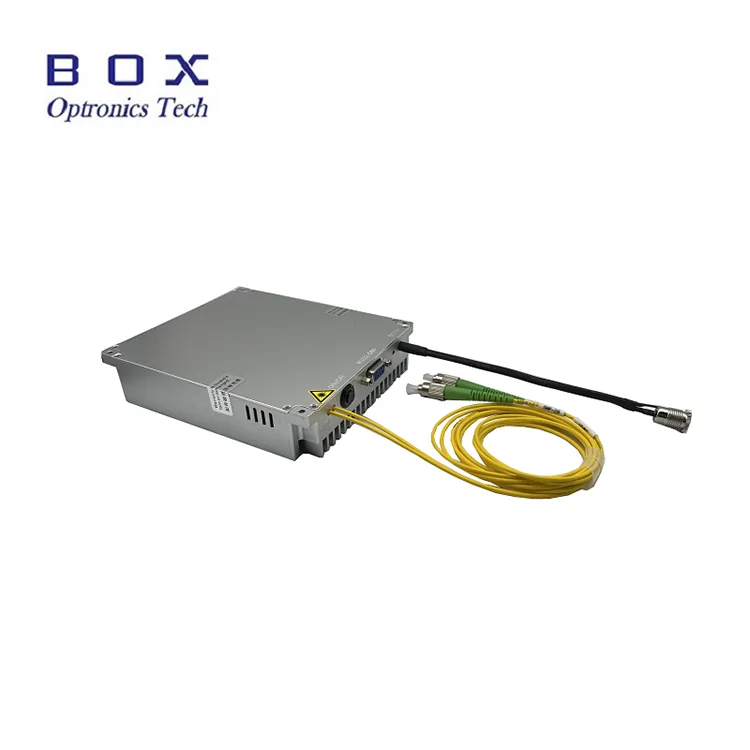

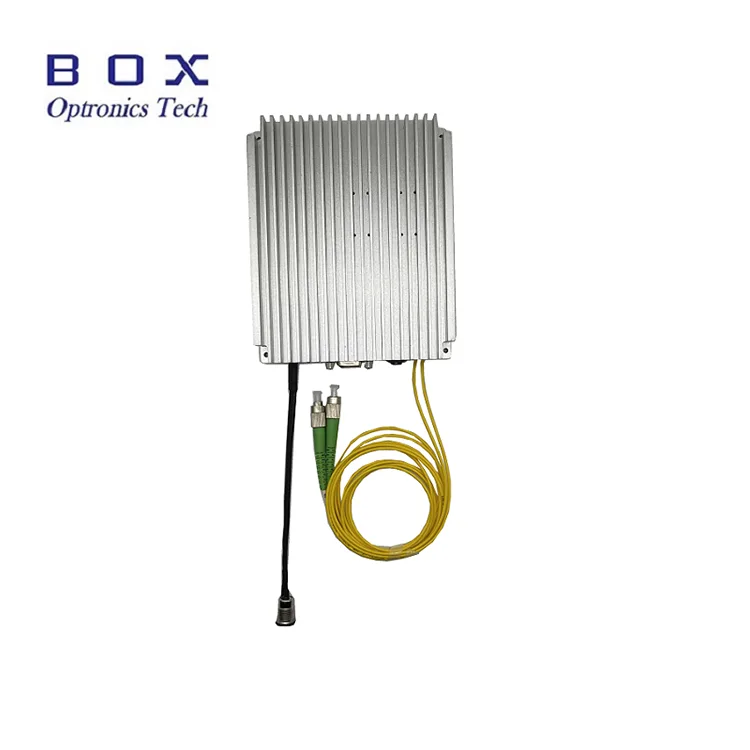

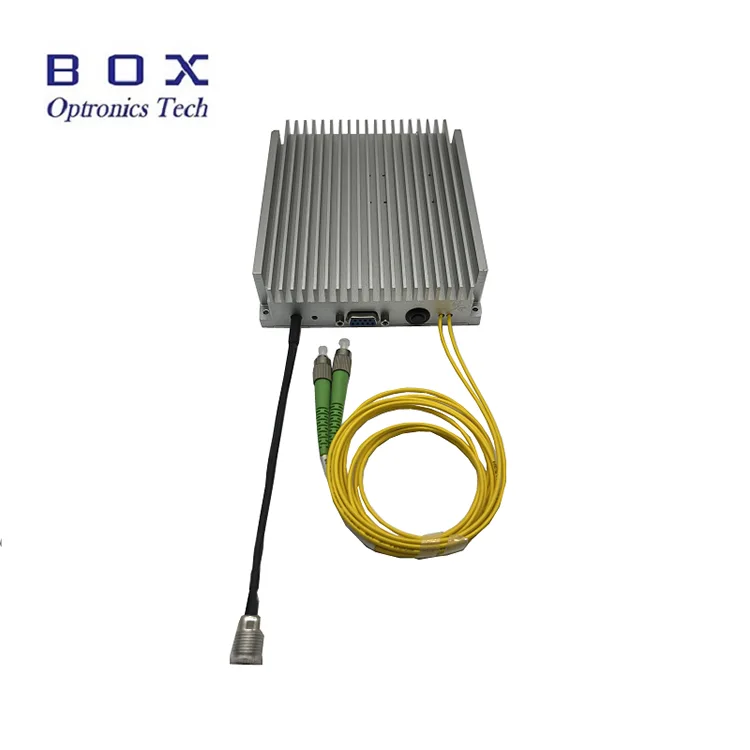

Introduzione al prodotto: amplificatore in fibra drogata con itterbio

L'amplificatore in fibra drogata con itterbio (YDFA) utilizza un laser a pompa a semiconduttore per eccitare la fibra di guadagno drogata con itterbio, fornendo un'amplificazione ottica efficiente nell'intervallo di lunghezze d'onda 1030-1080 nm. L'amplificatore offre una potenza di uscita satura opzionale e regolabile in modo continuo a 17/20/23/25/26/27/30/33/37/40 dBm, con guadagno elevato, basso rumore e prestazioni di uscita stabili.

Disponibile sia in configurazioni da banco che con moduli compatti, YDFA supporta il controllo del pannello frontale, la comunicazione seriale e il funzionamento del software per PC, rendendolo adatto per applicazioni come l'amplificazione laser a 1064 nm nella ricerca scientifica, sistemi laser industriali, applicazioni laser a fibra e sistemi di misurazione ottica di precisione.

Specifiche del prodotto: amplificatore in fibra drogata con itterbio

Caratteristiche del prodotto: amplificatore in fibra drogata con itterbio

● Ampio intervallo di lunghezze d'onda;

● Elevata potenza di uscita fino a 40 dBm;

● Bassa figura di rumore;

● Hi1060 o PM980 opzionale.

Applicazioni del prodotto: amplificatore in fibra drogata con itterbio

● Ottica non lineare; l

● Fotonica a microonde;

● Sistemi LiDAR coerenti.

Dettagli del prodotto: amplificatore in fibra drogata con itterbio

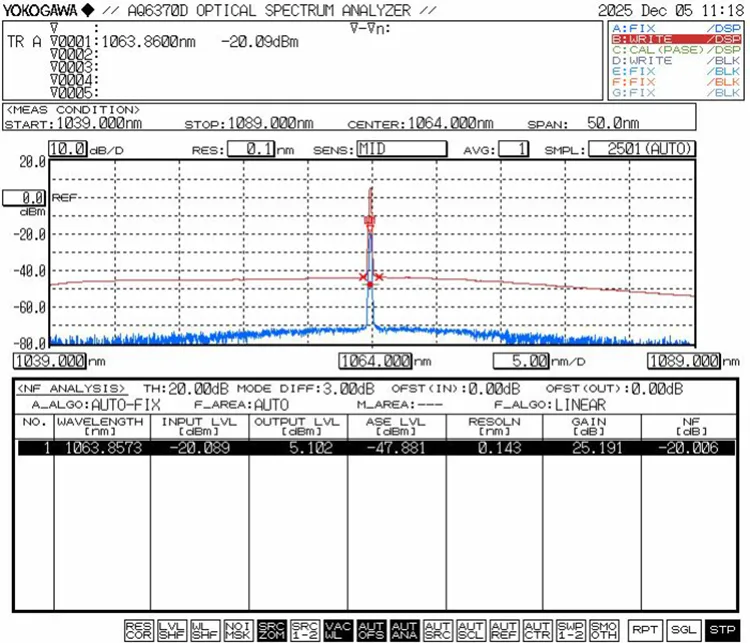

● Spettro ottico del segnale amplificato da 1064 nm, potenza in ingresso di 0 dBm, 3 A

● Instabilità di potenza a potenza in uscita 27 dBm, ingresso 0 dBm 1064 nm, modalità APC

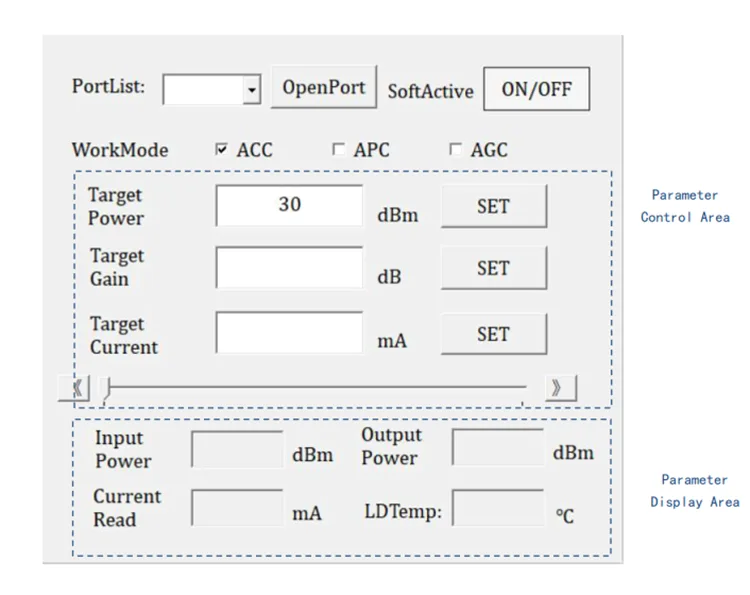

● Interfaccia software di controllo PC

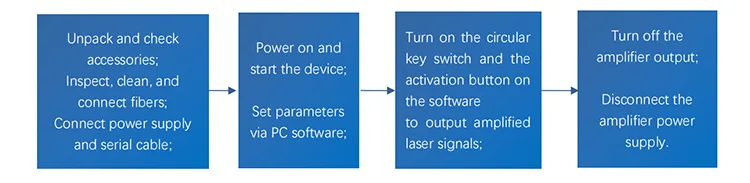

Fasi operative: amplificatore in fibra drogata con itterbio

Passaggio 1. Disimballaggio e assemblaggio: prima del montaggio, verificare che tutti gli accessori siano completi, inclusi cavo di alimentazione o adattatore di alimentazione, ponticelli in fibra, manuale operativo, rapporto di prova, ecc.

Collegare l'alimentazione: gli amplificatori da banco possono essere collegati direttamente all'alimentazione CA; gli amplificatori modulari devono essere collegati a un alimentatore a commutazione CC o a un alimentatore regolato che soddisfi i requisiti di alimentazione.

Utilizzare attrezzature e strumenti speciali (ispettore dell'estremità della fibra, kit di pulizia del connettore della fibra) per ispezionare e pulire la faccia dell'estremità del connettore della fibra. Solo quando è completamente pulito, utilizzare i ponticelli in fibra per collegare la sorgente luminosa del segnale alla porta di ingresso dell'amplificatore.

Passaggio 2. Accendere l'alimentatore dell'amplificatore, selezionare la modalità di funzionamento nel software per PC e impostare parametri quali potenza di uscita o corrente della pompa.

Nota: ogni volta che il modulo amplificatore viene acceso, la modalità di funzionamento (APC/ACC) e la corrente di lavoro o la potenza di uscita dell'amplificatore sono le impostazioni dei parametri dell'ultimo utilizzo. Se è necessaria una regolazione, è possibile modificarla tramite il software per PC. L'amplificatore è solitamente impostato in fabbrica sulla corrente di lavoro minima e sulla potenza di uscita minima.

Passaggio 3. Premere l'interruttore a chiave di attivazione (ACT) sul modulo e fare clic sull'interruttore di attivazione software (SOFTACTIVE) sul software del PC. A questo punto, il segnale laser inizia ad essere amplificato ed emesso. Durante l'esperimento, la modalità di lavoro e la potenza di uscita possono essere regolate tempestivamente secondo necessità.

Nota: quando l'amplificatore è nello stato di emissione di luce (l'interruttore di attivazione è acceso), è severamente vietato collegare, scollegare o collegare i connettori dei ponticelli in fibra; in caso contrario, è probabile che l'estremità del connettore del ponticello in fibra e l'amplificatore stesso vengano danneggiati, causando malfunzionamenti.

Setp4. Dopo l'uso, spegnere l'interruttore a chiave di attivazione (ACT) per interrompere l'uscita dell'amplificatore, spegnere l'alimentazione e scollegare la connessione in fibra.

Informazioni per l'ordinazione: amplificatore in fibra drogata con itterbio

ad esempio: YDFA-27-PM-M

(Informazioni per l'ordine: amplificatore in fibra drogata con itterbio, potenza di uscita 27 dBm, con fibra PM980, pacchetto moduli).

Scheda tecnica e scheda test: amplificatore in fibra drogata con itterbio

Scheda dati

Foglio di prova

Condizioni di preventivo e pagamento-Amplificatore in fibra drogata con itterbio

● Condizioni di preventivo

(1) EXW:

Se disponi di un account DHL/UPS/FedEx, Box Optronics suggerisce di utilizzare EXW. Spediamo tramite il tuo account; non addebitiamo il costo di spedizione.

(2) DAP:

Se non hai un account, paga in anticipo il costo di spedizione dei prodotti.

(3) Altro

● Termini di pagamento

PayPal e T/T sono disponibili.

Amplificatore in fibra drogata con itterbio

Produzione: 10-15 giorni lavorativi. (Se ce ne sono alcuni in stock, la spedizione verrà effettuata più velocemente.)

La logistica internazionale: 3-5 giorni lavorativi.

Note operative e manutenzione - Amplificatore in fibra drogata con itterbio

● L'amplificatore deve funzionare entro la lunghezza d'onda e l'intervallo di potenza nominali del segnale ottico. Non immettere segnali ottici oltre l'intervallo specificato. Fare riferimento al rapporto di prova del prodotto per i parametri specifici.

● Prima di iniziare, assicurarsi che l'interruttore di alimentazione e l'interruttore a chiave siano spenti, quindi collegare l'alimentazione. Quando si spegne, spegnere prima l'interruttore a chiave e scollegare l'alimentazione dopo che l'indicatore di uscita si è spento. Non interrompere direttamente l'alimentazione quando l'amplificatore è in funzione.

● Si sconsiglia di collegare/scollegare frequentemente i connettori in fibra di ingresso e uscita, poiché ciò potrebbe causare contaminazione da polvere, aumento della perdita di inserimento o bruciatura della superficie terminale del connettore in fibra.

● Il connettore FC/APC sulla porta di uscita principale serve solo per testare l'alimentazione; è severamente vietato collegarlo ad altri connettori in fibra. Se la fibra in uscita deve essere collegata ad altre fibre, si consiglia la giunzione a fusione con una giuntatrice a fusione per fibre.

● Tenere il dispositivo lontano da umidità, polvere e corrosione; conservarlo in un luogo asciutto.

Garanzia di qualità e servizio post-vendita: amplificatore in fibra drogata con itterbio

● Periodo di garanzia:

Riparazione o sostituzione gratuita per difetti non causati dall'uomo entro 1 anno dall'acquisto. Servizi di manutenzione a pagamento disponibili dopo 1 anno.

● Esclusioni dalla garanzia gratuita:

Durante il periodo di garanzia gratuita, verranno forniti servizi gratuiti di riparazione o sostituzione per guasti causati da problemi di qualità del prodotto. Tuttavia, Box Optronics si riserva il diritto di rifiutare i servizi di riparazione gratuiti nei seguenti casi entro il periodo di garanzia:

(1) Danni causati da fattori naturali (ad esempio fulmini, polvere) o influenze ambientali.

(2) Malfunzionamenti dovuti a utilizzo improprio da parte dell'utente.

(3) Danno fisico evidente causato da errore umano.

(4) Smontaggio, modifica o riparazione non autorizzati.

(5) Etichette di garanzia alterate o incomplete sull'alloggiamento.

(6) Danni o perdite durante il trasporto.
