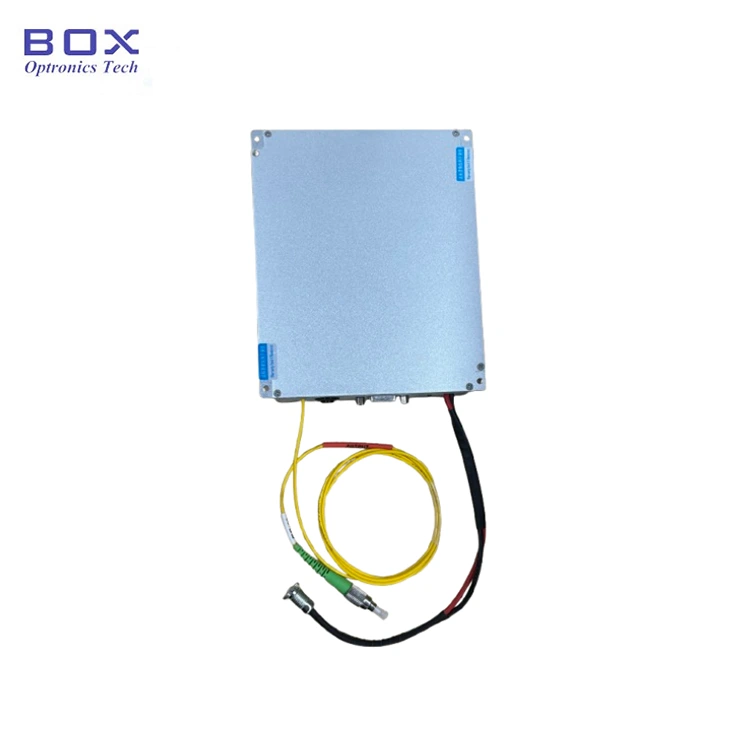

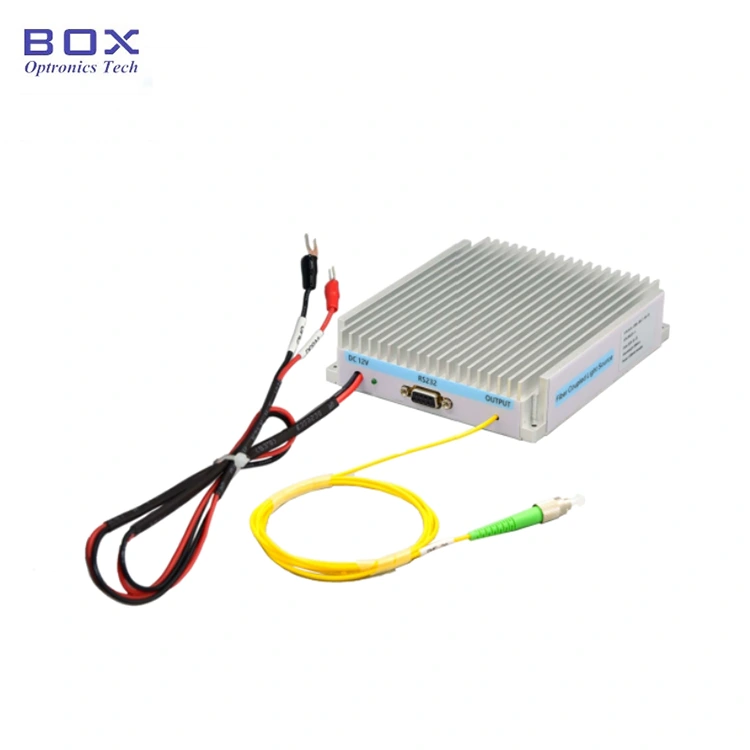

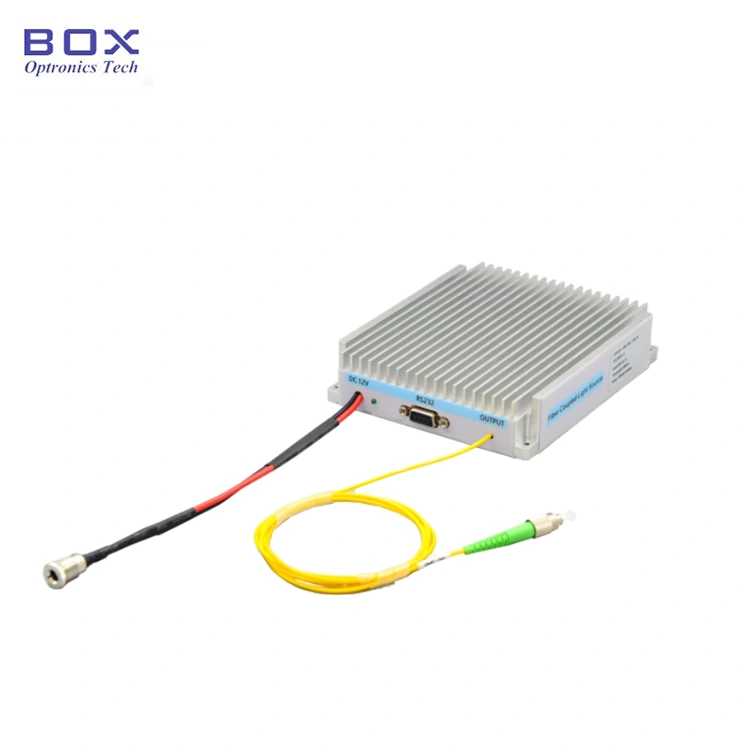

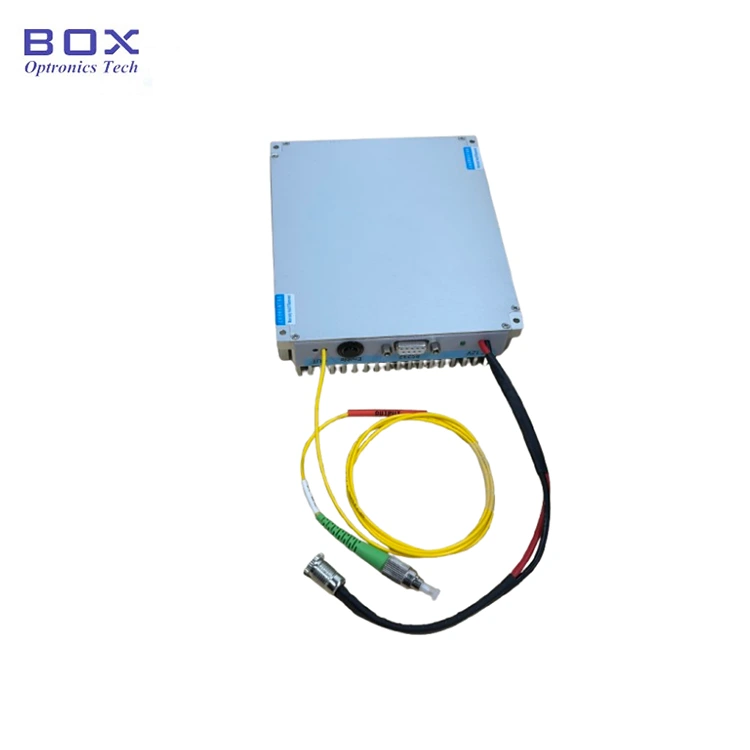

Sorgente con pompa ad alta potenza in fibra multimodale da 1064 nm

Sommario

1. Introduzione del Sorgente con pompa ad alta potenza in fibra multimodale da 1064 nm

2. Specifiche tecniche

3. Caratteristiche del prodotto

4. Applicazioni tipiche

5. Accessori standard

6. Guida operativa sicura

7. Informazioni sull'ordine

8. Scheda tecnica

9. Condizioni di preventivo e pagamento

10. Tempi di consegna

11. Note operative e Manutenzione

12. Garanzia di qualità e Servizio post-vendita

Introduzione al prodotto

La sorgente laser ad alta potenza da 1064 nm si basa su a chip laser a semiconduttore ad alte prestazioni, con uscita accoppiata a fibra da 105/125um, e un circuito di pilotaggio a corrente costante progettato per garantire sicurezza e stabilità funzionamento del laser. adatto per applicazioni nel pompaggio di laser a fibra, biomedicina e così via. Durante l'uso a lungo termine, è necessario prestare attenzione a dissipazione del calore della sorgente laser.

Prodotto Specifiche

Caratteristiche del prodotto

● Elevata stabilità;

● Alto potenza in uscita;

● Pacchetto moduli con monitoraggio della comunicazione per una facile integrazione;

● Fornire un connettore FC/UPC o SMA905.

Applicazioni del prodotto

● Pompaggio laser a fibra;

● Biomedicina;

● Lavorazione laser dei materiali.

Prodotto Dettagli

● Accessori standard

Operazione Passi

Passo 1.Disimballaggio: prima del montaggio, controllare se tutti gli accessori sono completi, incluso il modulo sorgente della pompa, i dati USB cavo, adattatore di alimentazione, rapporto di prova, ecc.

Step2.Alimentazione: collegata a una corrente continua un alimentatore switching o un alimentatore regolato che soddisfi la loro potenza requisiti di fornitura. Utilizzare solo l'adattatore di alimentazione originale (DC12V). Adattatori di alimentazione non corretti possono danneggiare la sorgente luminosa. (Adattatore di alimentazione in dotazione secondo gli standard di tensione locali.)

Step3.Collegamento della fibra di uscita: aprire il cappuccio antipolvere sul connettore o sulla flangia della fibra, controllare la superficie terminale della fibra e collegare la fibra o giuntare la fibra al dispositivo o al misuratore di potenza da testare dopo aver confermato che non vi è inquinamento e danni.

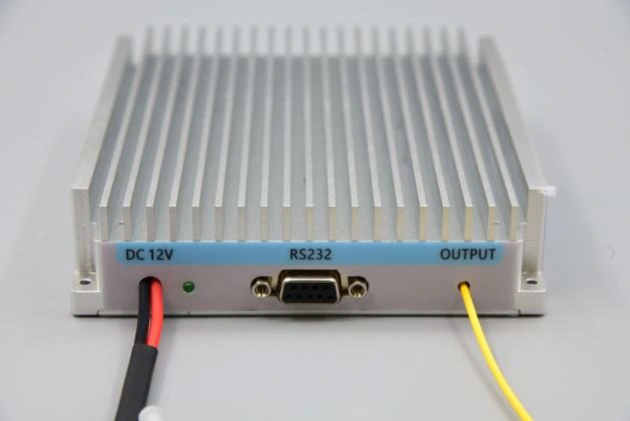

Setp4.Connetti al computer host: utilizzare il cavo dati USB-RS232 DB9 per collegare la fibra multimodale ad alta potenza da 1064 nm Pump Source e il computer; il computer deve prima installare un dedicato driver della porta seriale per identificare il cavo dati della porta seriale USB-RS232, altrimenti il software del computer host e il modulo della sorgente luminosa non possono essere installati correttamente connesso e comunicato. Si prega di chiedere a Box Optronics il driver.

Passo 5.Software di controllo: Box Optronics fornisce il comando seriale o il software per PC controllare la corrente LD e la temperatura LD della fibra multimodale 1064 nm Sorgente di pompa ad alta potenza. Scegli la porta corretta, imposta la corrente e temperatura, quindi fare clic sul pulsante Apri. (Per evitare danni, aumentare la velocità di guida corrente lentamente durante il funzionamento iniziale. Non applicare immediatamente la piena corrente.)

Passaggio 6.Dopo l'uso, fare clic sul pulsante di chiusura, spegnere l'alimentazione e scollegare il collegamento in fibra.

Ordinare informazioni

ad esempio: BFL-1064-20M1 -FU-M

(Informazioni per l'ordine: Sorgente pompa ad alta potenza in fibra multimodale da 1064 nm, 20 W potenza di uscita, con fibra 105/125um 0,22NA, connettore FC/UPC, pacchetto modulo).

Per altre esigenze personalizzate, contattare: sales06@boxoptronics.com

Scheda tecnica e Foglio di prova

Scheda dati

Termini di preventivo e pagamento

● Condizioni di preventivo

(1) EXW:

Se disponi di un account DHL/UPS/FedEx, Box Optronics consiglia di utilizzarlo l'EXW. Spediamo tramite il tuo account; non addebitiamo il costo di spedizione.

(2) DAP:

Se non hai un account, paga in anticipo il costo di spedizione i prodotti.

● Termini di pagamento

PayPal e T/T sono disponibili.

Tempi di consegna

Per la produzione occorrono circa 15 giorni lavorativi. (Se ce ne sono in stock, sarà spedito più velocemente.)

La logistica internazionale potrebbe richiedere 3-5 giorni lavorativi.

Note operative e Manutenzione

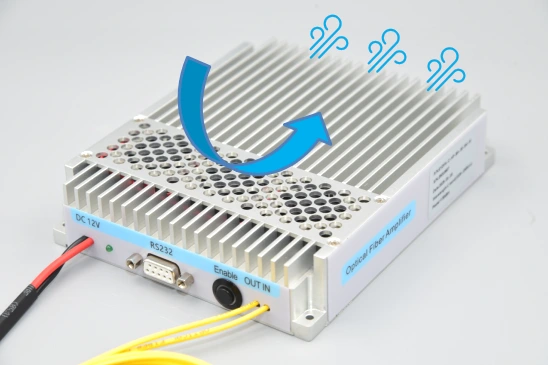

● Durante l'uso a lungo termine, è necessario prestare attenzione al calore dissipazione della sorgente laser. La sorgente laser deve essere fissata sul calore lavello e raffreddato da un ventilatore.

● Prima di utilizzare una sorgente laser con un connettore in fibra, è necessario per garantire che l'estremità del connettore in fibra ottica sia pulita per evitare bruciatura della spina in fibra ottica, che non è coperta dalla garanzia gratuita.

● Assicurarsi che tutti nell'area indossino protezioni laser adeguate occhiali per la protezione dalle radiazioni generate dal laser. Si presume che l'operatore abbia familiarità con i pericoli connessi al funzionamento del laser e pratiche di sicurezza laser.

● Quando il dispositivo è in uso, il dispositivo può emettere molti watt di luce ottica radiazione. Ciò rappresenta sia un pericolo per la sicurezza degli occhi che una potenziale fonte di calore per accendere combustibili.

● Installare un arresto del raggio adeguato per catturare la radiazione ottica proveniente da estremità della fibra. Assicurarsi che l'uscita sia diretta verso un arresto del raggio appropriato o l'obiettivo previsto.

● Aumentare sempre la corrente applicata al dispositivo da zero a livello desiderato. Invertire questa procedura quando si spegne il diodo.

● Il funzionamento a potenze e temperature superiori a quelle specificate lo farà accelerano l'invecchiamento del dispositivo e possono distruggerlo.

Garanzia di qualità e Servizio post-vendita

● Periodo di garanzia:

Riparazione o sostituzione gratuita per difetti non causati dall'uomo entro 1 anno dall'acquisto. Servizi di manutenzione a pagamento disponibili dopo 1 anno.

● Esclusioni dalla garanzia gratuita:

Durante il periodo di garanzia gratuito, servizi di riparazione o sostituzione gratuiti verrà fornito per guasti causati da problemi di qualità del prodotto. Tuttavia, Box Optronics si riserva il diritto di rifiutare i servizi di riparazione gratuiti nei seguenti casi casi entro il periodo di garanzia:

(1) Danni causati da fattori naturali (ad es. fulmini, polvere) o influenze ambientali.

(2) Malfunzionamenti dovuti a utilizzo improprio da parte dell'utente.

(3) Evidenti danni fisici causati da errore umano.

(4) Smontaggio, modifica o riparazione non autorizzati.

(5) Etichette di garanzia alterate o incomplete sull'alloggiamento.

(6) Danni o perdite durante il trasporto.
