1. Introduzione del Laser a fibra con larghezza di linea ultra stretta da 1064 nm 20 kHz
2. Tecnico Specifiche
3. Caratteristiche del prodotto
4. Applicazioni tipiche
5. Dettagli del prodotto
6. Guida operativa sicura
7. Informazioni sull'ordine
8. Scheda tecnica e foglio di prova
9. Condizioni di preventivo e pagamento
10. Tempi di consegna
11. Note operative e Manutenzione
12. Garanzia di qualità e Servizio post-vendita

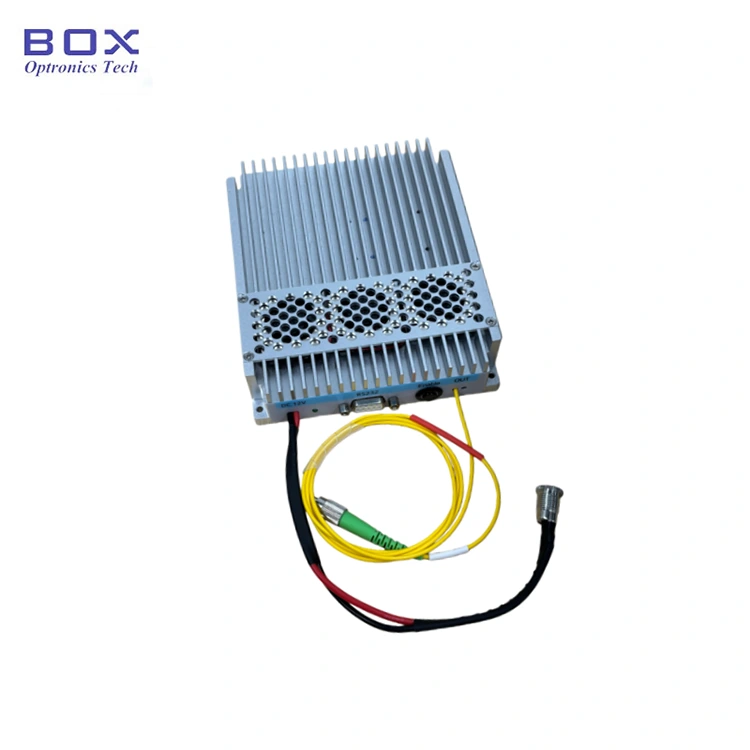

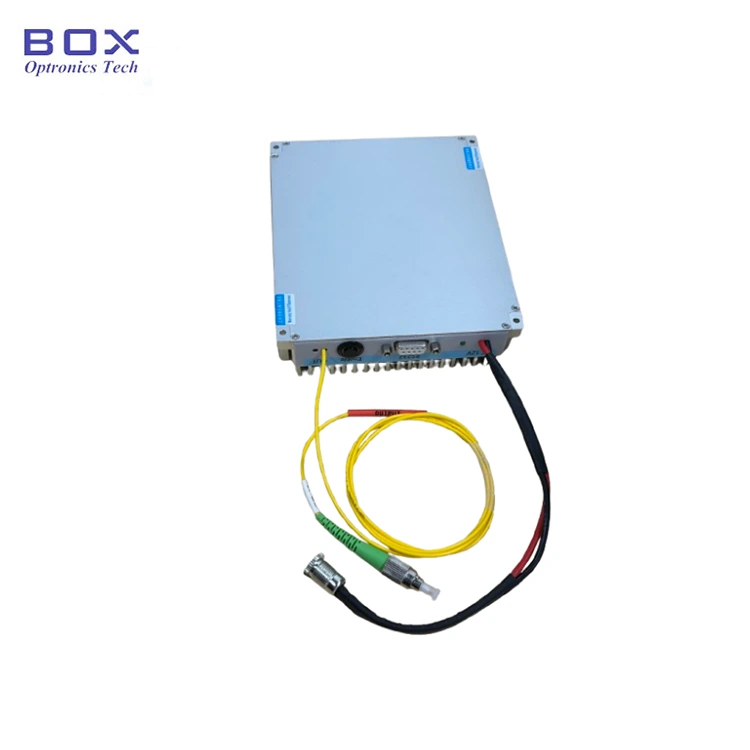

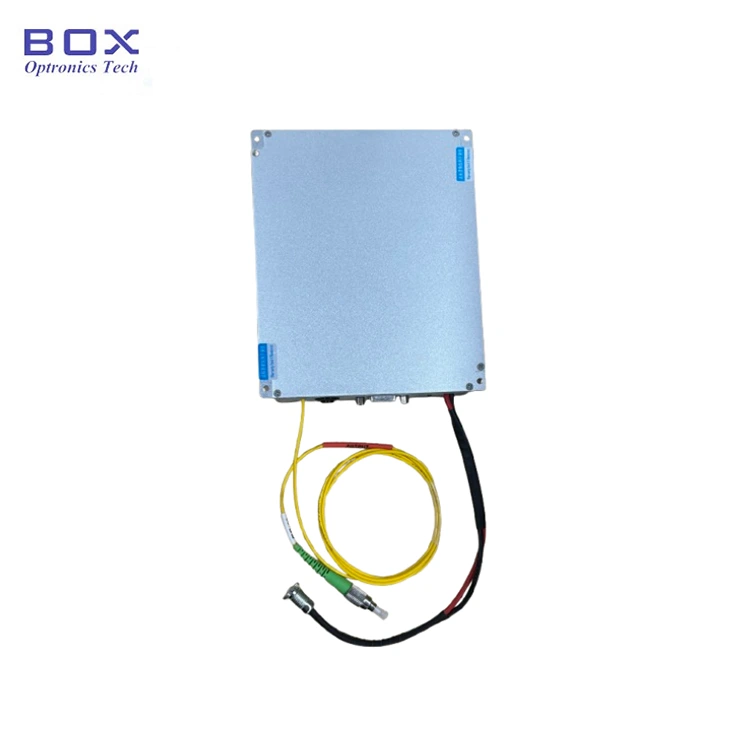

Si tratta di una fibra a larghezza di linea ultra stretta da 1064 nm 20 kHz Laser che utilizza una struttura di cavità laser DFB a fibra ottica, che emette a Laser a onda continua a larghezza di linea stretta in modalità longitudinale singola nel 1064 nm banda di lunghezze d'onda. La potenza di uscita 50/100/200/500/1000 mW è opzionale. Esso supporta configurazioni da banco e modulari con una comunicazione RS232 software di interfaccia e monitoraggio per l'integrazione del sistema. Adatto per LiDAR, idroacustica e rilevamento distribuito a fibre ottiche.
|
Parametro |
Unità |
Tipico |
Osservazione |
|
|
Lunghezza d'onda operativa |
nm |
1064±0,1 |
|
|
|
Regolazione lenta della temperatura gamma |
nm |
±0,1 |
|
|
|
Potenza in uscita |
mW |
50/100/200/500/1000 |
|
|
|
Larghezza di riga spettrale@3dB |
kHz |
<20 |
Larghezza di linea 20 dB / 20 |
|
|
Soppressione della modalità laterale Rapporto |
dB |
≥60 |
|
|
|
Instabilità della lunghezza d'onda |
MHz |
≤±25 |
|
|
|
Modalità di lavoro |
— |
CW |
Luce continua |
|
|
Instabilità di potere (Breve termine 15 minuti) |
dB |
≤±0,02 |
Equivalenza ≤ ±0,5% |
|
|
Instabilità di potere (A lungo termine 8 ore) |
dB |
≤±0,05 |
Equivalenza ≤ ±1,2% |
|
|
Tipo di fibra |
— |
Ciao1060 |
Polarizzazione casuale |
|
|
— |
PM980（PER>23dB） |
Polarizzazione lineare |
||
|
Tipo di connettore a spirale |
— |
FC/APC |
Personalizzabile |
|
|
Dimensione |
50/100/200 mW |
mm |
255(L)×285(P)×115(A) |
B1: da banco |
|
500/1000mW |
255(L)×322(P)×115(A) |
B2: da banco |
||
|
50/100/200 mW |
125(L)×150(P)×31,5(A) |
M31: Modulo |
||
|
500/1000mW |
139(L)×235(P)×70(A) |
M70: modulo |
||
|
Alimentazione elettrica |
V |
100~240 V CA, <30 W |
Da banco |
|
|
CC 12 V, 24 W |
Modulo |
|||
|
Interfaccia di comunicazione |
— |
DB9 Femmina(RS232) |
|
|
|
Temperatura operativa |
℃ |
-5~+35 |
|
|
|
Temperatura di conservazione |
℃ |
-40~+85 |
|
|
● Spettrale larghezza di linea ≤20KHz;
● Tutta fibra cavità risonante DFB;
● Lunghezza d'onda stabile senza salto di modalità.
● LiDAR;
● Acustico sensori,idrofoni;
● Fibra Rilevamento distribuito ottico.

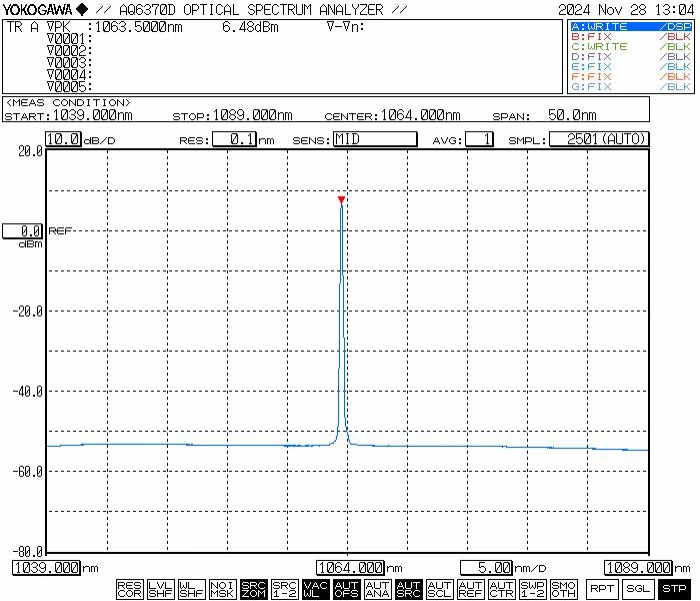

● Spettro tipico: 1064 nm

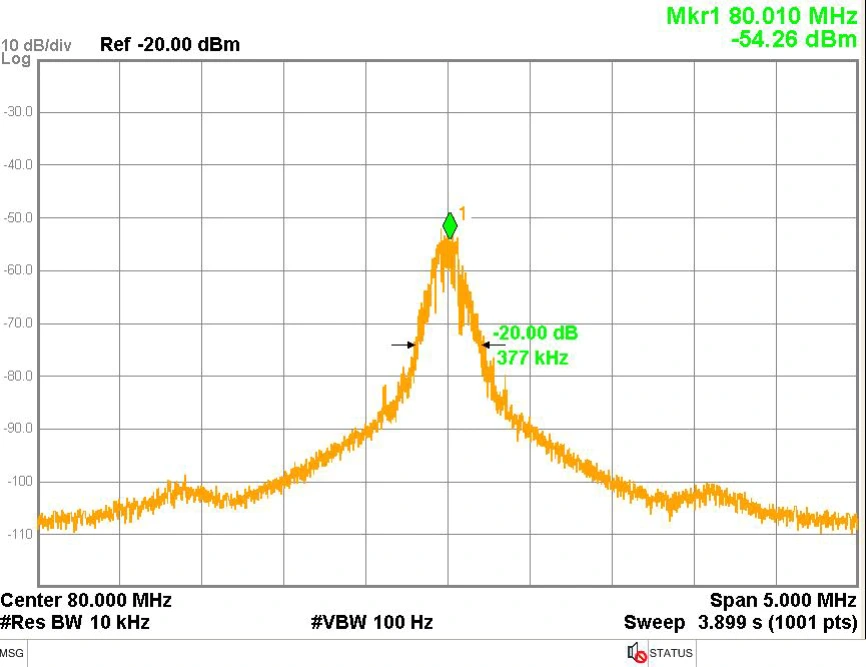

● Larghezza di linea tipica: larghezza di linea spettrale 3 dB ≤ 20 KHz (pari a larghezza di linea 20 dB / 20)

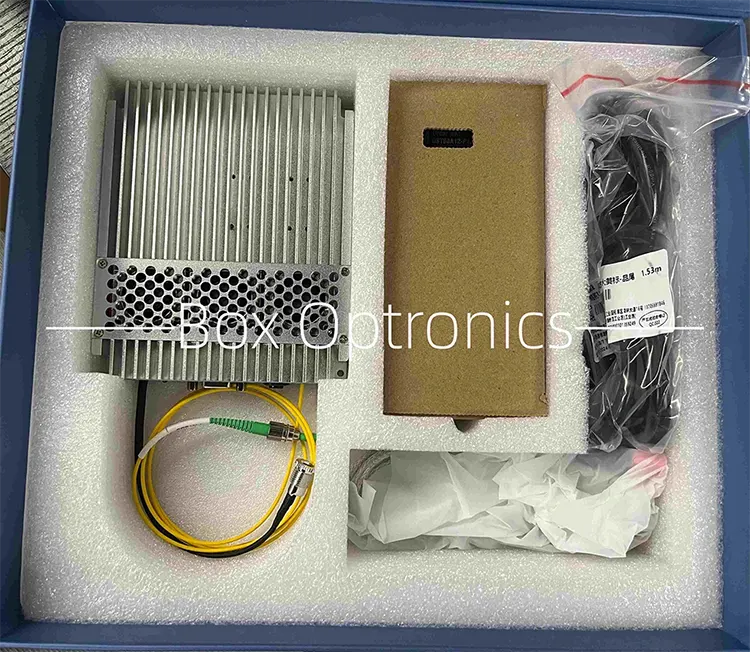

● Esempio di imballaggio

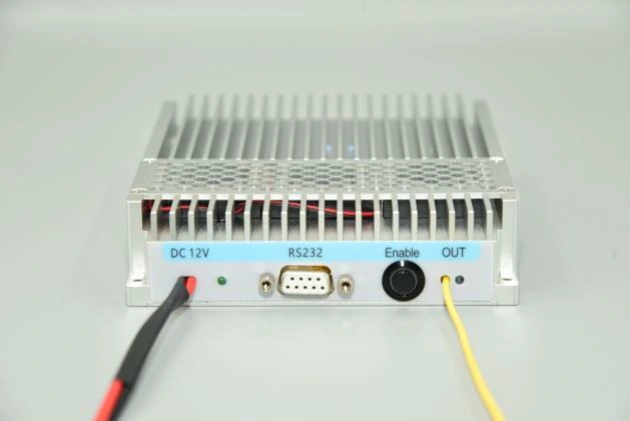

Step1.Appearance: il modulo include a connettore di alimentazione, indicatore di alimentazione, interfaccia di comunicazione RS232, uscita interruttore di attivazione e porta in fibra di uscita laser.
Step2.Alimentazione: utilizza la porta di alimentazione un DC5,5×2,1 mm standard interfaccia. Utilizzare solo l'adattatore di alimentazione originale abbinato (DC5V o DC12V). Adattatori di alimentazione non corretti possono danneggiare la sorgente luminosa. Un connettore di alimentazione a forma di U su richiesta è disponibile il cavo per il collegamento ad un alimentatore switch momento dell'acquisto.
Passaggio 3.Collegamento della fibra ottica Ponticello: rimuovere il cappuccio antipolvere dal connettore in fibra e ispezionarne l'estremità contaminazione o danni e assicurarsi della pulizia prima di collegarsi ad altri dispositivi in fibra o apparecchiature di prova. Per i modelli ad alta potenza, la giunzione a fusione è consigliato.
Setp4.Connessione del modulo a un host Computer: utilizzare il cavo dati seriale USB-RS232 incluso per collegare il modulo il computer. Installare il driver seriale dedicato (fornito da produttore) per consentire la comunicazione. Senza il driver, il software host non è possibile connettersi al modulo.
Passaggio 5.Software: il il software host consente di regolare la potenza di uscita e controllare l'uscita del laser tramite il pulsante "SoftActive" (vedere lo schema dell'interfaccia di seguito). Il software visualizza la corrente impostata della pompa, la potenza in uscita e lo stato di monitoraggio della temperatura.
Passaggio 6.Operazioni software specifiche: come mostrato nel diagramma, dopo aver avviato l'host software del computer, selezionare innanzitutto il numero di porta seriale corretto nel file Elenco delle porte seriali "PortList" e fare clic su "OpenPort" pulsante per aprire la porta seriale. Il "Power" e "LDTemp" Windows visualizzerà quindi la potenza di uscita attuale del modulo e la temperatura della pompa. Immettere il valore corrente dell'azionamento della pompa nel campo "Corrente" e fare clic il pulsante "IMPOSTA". Le impostazioni hanno effetto e la fonte di luce emette potenza ottica solo quando entrambi i pulsanti fisici accendono la luce modulo sorgente e il pulsante "SoftActive" nel software sono attivati su. Il numero di versione del software del computer host deve corrispondere al software versione specificata nel rapporto di prova del prodotto; è possibile trovare la versione del software nel rapporto di prova di ciascun prodotto.
Step7.Memoria parametri: le impostazioni e lo stato configurati tramite il software sono salvato automaticamente nel modulo memoria interna. Se i parametri non lo richiedono, non è necessaria alcuna connessione al computer host necessitano di modifiche.
|
Nome |
Lunghezza d'onda |
Potenza in uscita |
Potenza regolabile (opzionale) |
Tipo di fibra |
Dimensione |
|
NLFL |
-XXXX |
-XX |
-X |
-XX |
-X |
|
Laser a fibra a larghezza di linea stretta |
1064: 1064 nm |
50:50mW 100:100mW 200:200mW 500:500mW 1000:1000mW |
T: potere regolabile |
SM:Ciao1060 PM: PM980 |
B1/B2: Da banco M31/M70 :Modulo |
ad esempio: NLFL-1064-50-T-SM-M
(Informazioni sull'ordine: laser a fibra con larghezza di linea ultra stretta da 1064 nm 20 kHz, Potenza di uscita 50 mW, potenza regolabile, fibra SM, pacchetto moduli).
Per altre esigenze personalizzate, contattare: sales06@boxoptronics.com
● Condizioni di preventivo
(1) EXW:
Se disponi di un account DHL/UPS/FedEx, Box Optronics consiglia di utilizzarlo l'EXW. Spediamo tramite il tuo account; non addebitiamo il costo di spedizione.
(2) DAP:
Se non hai un account, paga in anticipo il costo di spedizione i prodotti.
(3)Altro
● Termini di pagamento
PayPal e T/T sono disponibili.
Sono necessari 10-15 giorni lavorativi per la produzione. (Se ce ne sono alcuni stock, sarà spedito più velocemente.)
La logistica internazionale potrebbe richiedere 3-5 giorni lavorativi.
● Non è consigliabile inserire e scollegare frequentemente l'uscita connettori in fibra per evitare la contaminazione da polvere, che potrebbe comportare un aumento perdita di inserzione o bruciatura della faccia terminale del connettore della fibra.
● Pulire i connettori in fibra con un panno privo di lanugine e ispezionarli con a rilevatore di estremità della fibra prima della connessione. Collegare/scollegare sempre le fibre senza alimentazione per evitare bruciature della parte finale. I connettori in fibra ottica devono essere coperto con tappi antipolvere.
● Se la fibra in uscita deve essere collegata a un'altra fibra, lo è si consiglia di utilizzare una giuntatrice a fusione.
● All'avvio, verificare innanzitutto che l'interruttore di alimentazione e l'interruttore a chiave sono spenti, quindi collegare l'alimentazione. Quando si spegne, prima spegnere l'interruttore a chiave, quindi scollegare l'alimentazione dopo l'uscita la spia si spegne. Non interrompere direttamente l'alimentazione quando il la fonte di luce funziona.
● Si prega di prestare attenzione alla protezione dall'umidità e dalla polvere anticorrosivo e conservarlo in un luogo asciutto.
● Periodo di garanzia:
Riparazione o sostituzione gratuita per difetti non causati dall'uomo entro 1 anno dall'acquisto. Servizi di manutenzione a pagamento disponibili dopo 1 anno.
● Esclusioni dalla garanzia gratuita:
Durante il periodo di garanzia gratuito, servizi di riparazione o sostituzione gratuiti verrà fornito per guasti causati da problemi di qualità del prodotto. Tuttavia, Box Optronics si riserva il diritto di rifiutare i servizi di riparazione gratuiti nei seguenti casi casi entro il periodo di garanzia:
(1) Danni causati da fattori naturali (ad es. fulmini, polvere) o influenze ambientali.
(2) Malfunzionamenti dovuti a utilizzo improprio da parte dell'utente.
(3) Evidenti danni fisici causati da errore umano.
(4) Smontaggio, modifica o riparazione non autorizzati.
(5) Etichette di garanzia alterate o incomplete sull'alloggiamento.
(6) Danni o perdite durante il trasporto.
