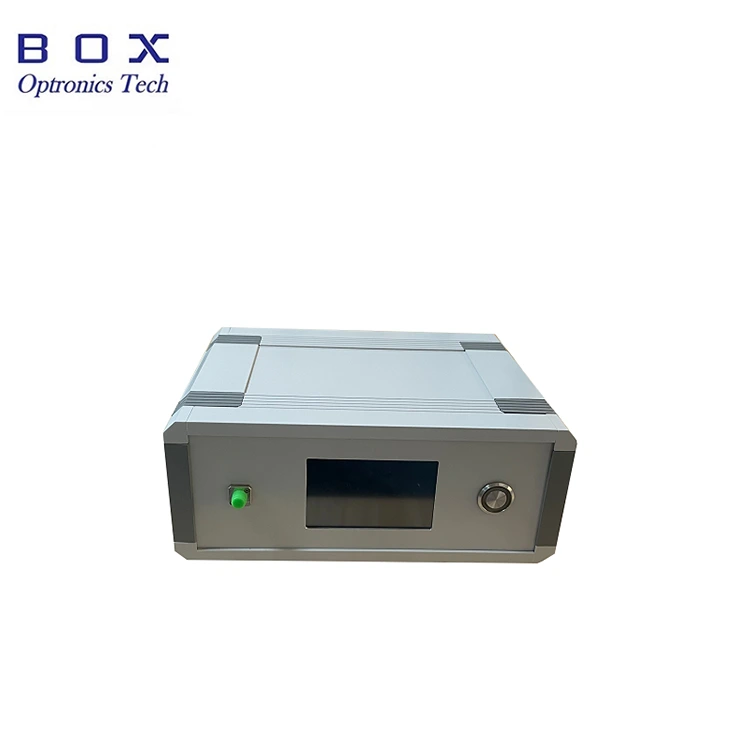

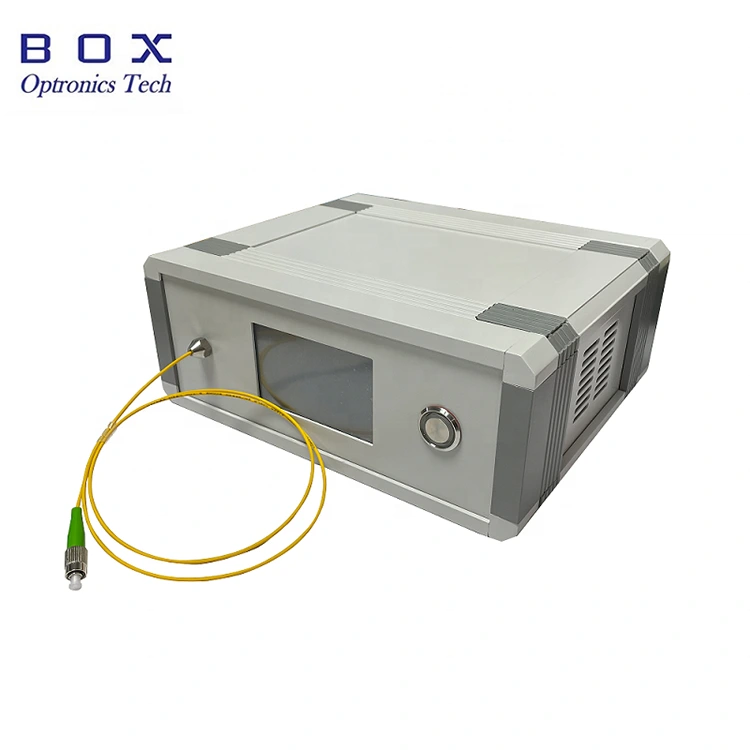

Introduzione al prodotto: sorgente luminosa ad alta potenza SLD da 1310 nm e 80 mW

La sorgente luminosa ad alta potenza SLD da 1310 nm 80 mW di Box Optronics utilizza chip laser a semiconduttore avanzati e circuiti integrati dedicati per fornire elevata potenza, stabilità eccezionale e basso consumo energetico. Questa sorgente luminosa fornisce una potenza di uscita di almeno 80 mW (con un valore tipico di 100 mW), accoppiata tramite fibra monomodale o a mantenimento della polarizzazione. È dotato di un'interfaccia touchscreen che consente la regolazione della corrente e della potenza erogata dalla sorgente luminosa.

Specifiche del prodotto: sorgente luminosa SLD ad alta potenza da 1310 nm e 80 mW

Caratteristiche del prodotto: sorgente luminosa SLD ad alta potenza da 1310 nm e 80 mW

● Alta potenza: min.80 mW, tipica 100 mW.

● Potenza e stabilità spettrale;

● Touchscreen LCD, facile da usare;

● Fibra SMF-28e/PM.

Applicazioni del prodotto: sorgente luminosa ad alta potenza SLD da 1310 nm e 80 mW

● rilevamento a fibra ottica;

● Test di perdita di inserzione dei componenti passivi;

● Imaging medico/biologico approfondito.

Dettagli prodotto: sorgente luminosa SLD ad alta potenza da 1310 nm e 80 mW

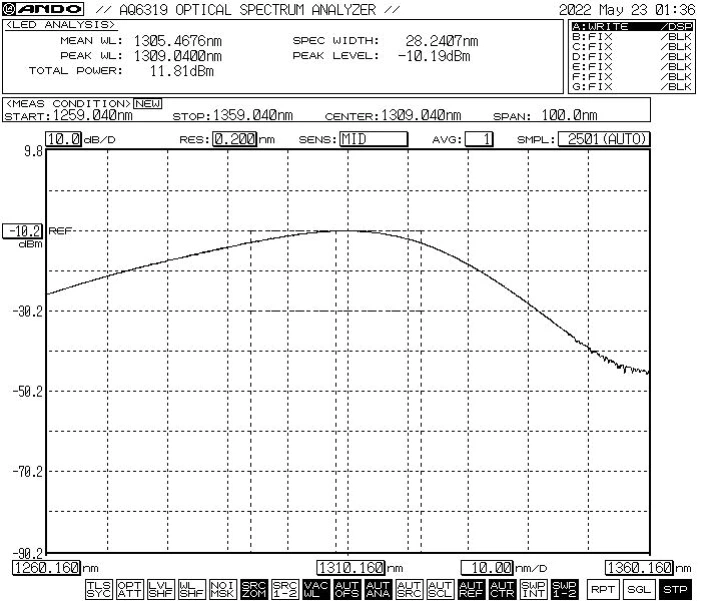

● Spettro tipico

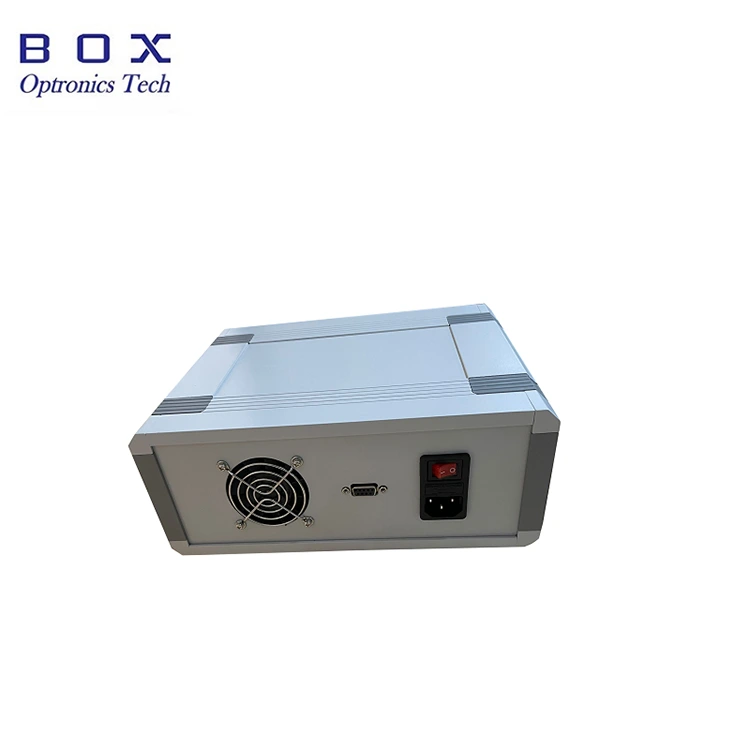

● Vista posteriore: con ventola di raffreddamento, interfaccia di comunicazione, interruttore di alimentazione, porta di alimentazione.

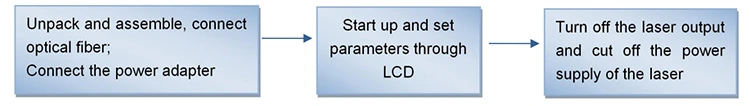

Passaggi operativi: sorgente luminosa ad alta potenza SLD da 1310 nm 80 mW

Passaggio 1. Apertura e montaggio:

Si prega di verificare se gli accessori sono completi prima del montaggio.

Passaggio 2. Collegare l'alimentazione:

Inserire il cavo di alimentazione nella presa del cavo di alimentazione del backplane dello chassis e collegare l'alimentatore.

Passaggio 3. Collegamento della fibra di uscita: aprire il cappuccio antipolvere sul connettore o sulla flangia della fibra, controllare l'estremità della fibra e collegare la fibra o giuntare la fibra al dispositivo o al misuratore di potenza da testare dopo aver confermato che non vi siano inquinamento e danni.

Setp4. Accendi la fonte di luce:

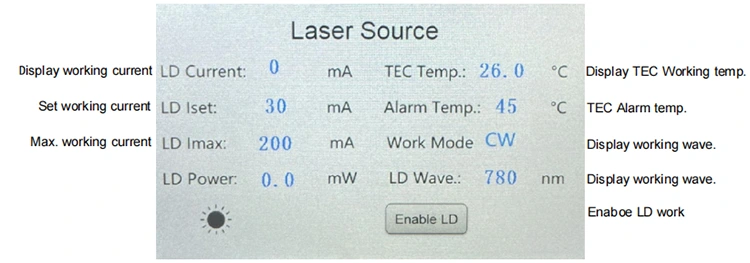

Accendere l'interruttore di alimentazione sul retro. Nota: al momento, i valori di corrente di lavoro e potenza sono i parametri impostati durante l'ultimo spegnimento. Se devi regolarli, puoi toccarli e modificarli tramite lo schermo LCD. Dopo aver impostato la corrente di lavoro appropriata, attiva l'uscita laser tramite l'interruttore "Abilita LD".

Passaggio 5. Fermare

Dopo l'uso, spegnere il pannello frontale "abilita LD" per disattivare l'uscita del laser e spegnere l'interruttore di alimentazione, scollegare il cavo di alimentazione.

Informazioni per l'ordine: sorgente luminosa SLD ad alta potenza da 1310 nm e 80 mW

ad esempio: BSLD-1310-1HSM-FA-B

(Informazioni sull'ordine: sorgente luminosa SLD ad alta potenza da 1310 nm 100 mW, con fibra SM, connettore FC/APC, pacchetto da banco).

Scheda tecnica e scheda test: sorgente luminosa ad alta potenza SLD da 1310 nm e 80 mW

Scheda dati

Foglio di prova

Termini di preventivo e pagamento-Sorgente luminosa ad alta potenza SLD da 1310 nm 80 mW

● Condizioni di preventivo

(1) EXW:

Se disponi di un account DHL/UPS/FedEx, Box Optronics suggerisce di utilizzare EXW. Spediamo tramite il tuo account; non addebitiamo il costo di spedizione.

(2) DAP:

Se non hai un account, paga in anticipo il costo di spedizione dei prodotti.

(3)Altro

● Termini di pagamento

PayPal e T/T sono disponibili.

Lead time: sorgente luminosa ad alta potenza SLD da 1310 nm e 80 mW

Sono necessari circa 10 giorni lavorativi per la produzione. (Se ce ne sono alcuni in stock, la spedizione verrà effettuata più velocemente.)

La logistica internazionale potrebbe richiedere 3-5 giorni lavorativi.

Note operative e manutenzione: sorgente luminosa ad alta potenza SLD da 1310 nm e 80 mW

● All'avvio, verificare innanzitutto che l'interruttore di alimentazione e l'interruttore a pulsante siano spenti, quindi collegare l'alimentazione. Quando si spegne, confermare innanzitutto la disattivazione dell'interruttore LD off, quindi spegnere l'interruttore a pulsante e quindi scollegare l'alimentazione. Non interrompere l'alimentazione direttamente quando l'apparecchiatura è in funzione.

● Prima di collegare il connettore della fibra ottica, pulirlo con carta specchiante priva di polvere e assicurarsi di collaborare con il rilevatore della faccia terminale della fibra ottica per osservare. Dopo aver confermato la pulizia, collegarlo tramite la flangia; l'estremità del connettore della fibra ottica potrebbe bruciarsi quando si collega il laser. Quando si collega la flangia è necessario assicurarsi che non vi sia alcun funzionamento leggero. Quando non in uso, coprire il cappuccio antipolvere del connettore della fibra ottica.

● Per evitare di bruciare con la polvere l'estremità del connettore in fibra ottica, non collegare e scollegare frequentemente il connettore in fibra ottica sul pannello anteriore.

● Prestare attenzione alla resistenza all'umidità e riporlo in un luogo asciutto.

Garanzia di qualità e servizio post-vendita: sorgente luminosa ad alta potenza SLD da 1310 nm 80 mW

● Periodo di garanzia:

Riparazione o sostituzione gratuita per difetti non causati dall'uomo entro 1 anno dall'acquisto. Servizi di manutenzione a pagamento disponibili dopo 1 anno.

● Esclusioni dalla garanzia gratuita:

Durante il periodo di garanzia gratuita, verranno forniti servizi gratuiti di riparazione o sostituzione per guasti causati da problemi di qualità del prodotto. Tuttavia, Box Optronics si riserva il diritto di rifiutare i servizi di riparazione gratuiti nei seguenti casi entro il periodo di garanzia:

(1) Il prodotto è danneggiato o danneggiato a causa di fattori naturali o effetti ambientali (shock elettrico, polvere);

(2) Il prodotto è danneggiato a causa del funzionamento non standard dell'utente;

(3) Il prodotto presenta evidenti danni causati dall'uomo;

(4) Il prodotto viene smontato, modificato o riparato senza l'autorizzazione dell'azienda;

(5) L'etichetta adesiva della garanzia dell'alloggiamento della sorgente luminosa è alterata o incompleta;

(6) Il prodotto è danneggiato o smarrito durante il trasporto.
