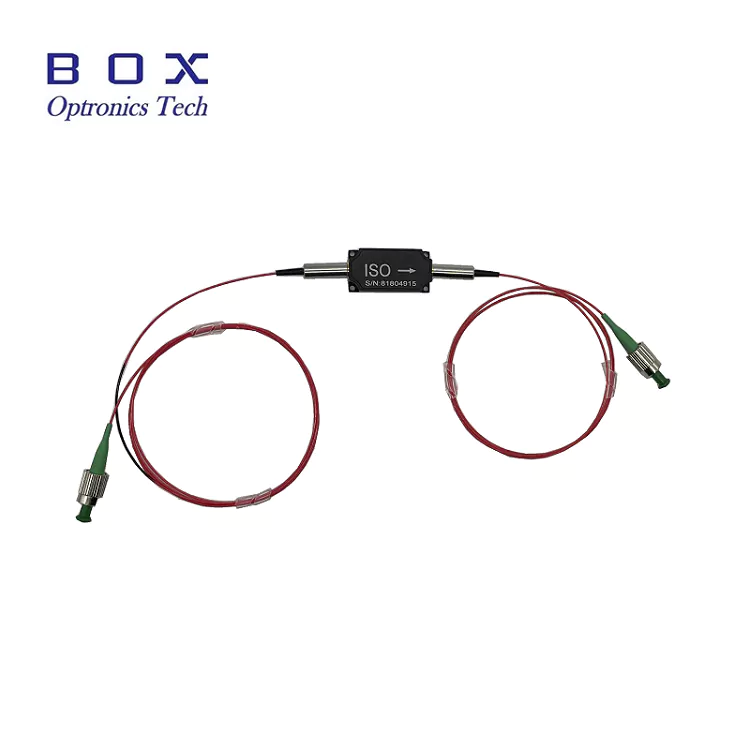

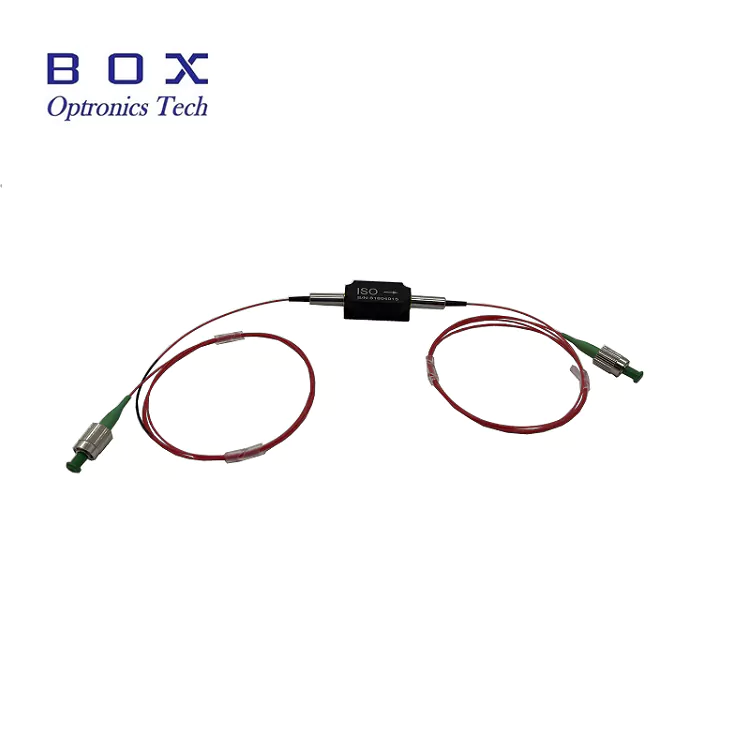

Circolatore ad alta potenza da 850 nm

Box Optronics fornisce il circolatore ad alta potenza da 850 nm, un componente ottico passivo ad alte prestazioni progettato per il controllo preciso della direzione della luce nei sistemi in fibra ottica. Questo circolatore a 3 porte consente la trasmissione non reciproca, instradando i segnali ottici da una porta all'altra in modo sequenziale mantenendo eccellenti prestazioni ottiche.

Caratterizzato da una perdita di inserzione tipica di soli 1,0 dB, un elevato isolamento tipico di 25 dB e un'elevata perdita di ritorno di almeno 45 dB, questo circolatore è ideale per applicazioni ad alta potenza da 850 nm. Supporta la gestione della potenza media totale fino a 500 mW/1 W/5 W/10 W tra le porte, rendendolo adatto per sistemi laser a fibra e amplificatori esigenti.

Alloggiato in un package compatto da 58×28×26 mm con pigtail in fibra da 780 HP, il circolatore ad alta potenza da 850 nm offre stabilità e prestazioni affidabili a lungo termine.

Caratteristiche principali

• Alto isolamento: isolamento di picco tipico di 25 dB, minimo 22 dB

• Bassa perdita di inserzione: 1,0 dB tipico, 1,5 dB massimo

• Elevata perdita di ritorno: minimo 45 dB (ingresso/uscita)

• Bassa perdita dipendente dalla polarizzazione (PDL): ≤0,15 dB

• Elevata gestione della potenza: fino a 500 mW, 1 W, 5 W, 10 W

• Capacità di potenza di picco elevata: <10kW per funzionamento a impulsi ns

• Elevata soppressione della diafonia: minimo 45 dB

• Design compatto e robusto della confezione: 58×28×26 mm

• Pigtail in fibra da 780 HP per applicazioni ad alta potenza

• Eccellente affidabilità e stabilità a lungo termine

• Trasmissione della luce non reciproca a 3 porte

• Ampio intervallo di temperature di funzionamento: da +10°C a +50°C

Applicazioni tipiche

• Sistemi di rilevamento in fibra ottica

• Strumentazione in fibra ottica e apparecchiature di prova

• Sistemi laser in fibra da 850 nm

• Imaging biomedico e sistemi OCT

• Laboratori di ricerca e sviluppo

• Protezione laser a feedback distribuito (DFB).

Specifiche tecniche

Specifiche ottiche (T=25°C)

Specifiche meccaniche e ambientali

*Nota: le specifiche sopra indicate si riferiscono a dispositivi senza connettori. Per i dispositivi con connettori, la potenza di gestione è limitata a 1 W, la perdita di inserzione è maggiore di 0,3 dB, la perdita di ritorno è inferiore di 5 dB e il rapporto di estinzione è inferiore di 2 dB.

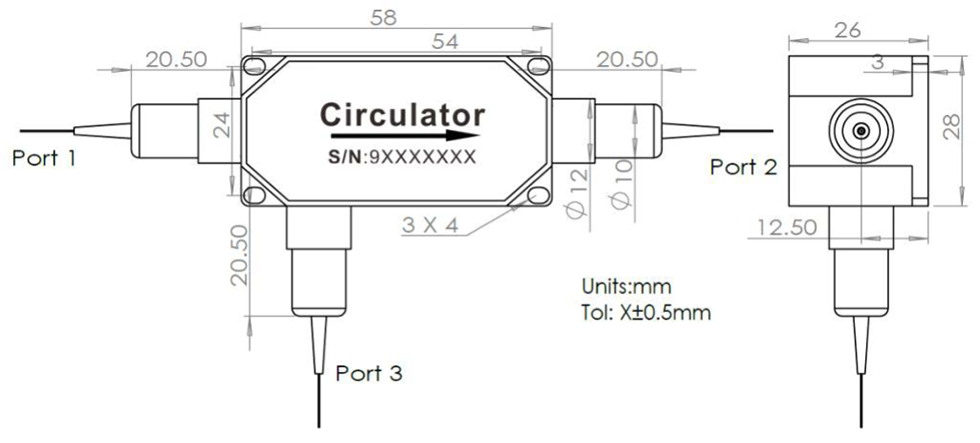

Dimensioni della confezione

Il circolatore ad alta potenza da 850 nm è confezionato in un alloggiamento compatto e robusto con le seguenti dimensioni (unità: mm):

• Dimensioni imballo: 58 × 28 × 26 mm

• Configurazione a 3 porte con pigtail in fibra

• 4 fori di montaggio per un'installazione sicura

• Tolleranza: ±0,5 mm

Configurazione della porta

Questo circolatore ottico a 3 porte consente l'instradamento unidirezionale del segnale ottico in una sequenza 1 → 2 → 3 → 1:

• Porta 1 → Porta 2: trasmissione in avanti con bassa perdita di inserzione

• Porta 2 → Porta 3: instradamento dei segnali retrodiffusi/riflessi

• Porta 3 → Porta 1: trasmissione in avanti che completa il circuito di circolazione, mantenendo un elevato isolamento nei percorsi inversi

Il dispositivo utilizza un design ottico non reciproco per garantire la propagazione direzionale del segnale e un isolamento efficace tra porte non adiacenti, rendendolo ideale per il rilevamento delle fibre, la protezione laser e i sistemi di misurazione ottica.

Principio di funzionamento

Un circolatore ottico ad alta potenza da 850 nm è un dispositivo passivo multiporta non reciproco che instrada i segnali ottici in una direzione sequenziale 1 → 2 → 3 → 1, consentendo la gestione direzionale del segnale nei sistemi in fibra ottica.

Il dispositivo si basa sull'effetto di rotazione di Faraday combinato con componenti di instradamento ottico dipendenti dalla polarizzazione.

Principio di funzionamento:

•Faraday Rotator: introduce una rotazione di polarizzazione fissa non reciproca (tipicamente 45°), indipendente dalla direzione di propagazione

•Ottica di polarizzazione: segnali ottici diretti in base allo stato di polarizzazione

•Trasmissione non reciproca: garantisce l'instradamento direzionale del segnale con elevato isolamento tra percorsi di propagazione inversa

Funzioni chiave:

•Separa i segnali ottici che si propagano in avanti e all'indietro

•Protegge le sorgenti laser dalle riflessioni posteriori

•Consente il funzionamento bidirezionale nei sistemi laser e di rilevamento in fibra ottica

•Supporta l'instradamento del segnale nelle architetture di misurazione e rilevamento

Perché scegliere Box Optronics?

•Controllo di qualità rigoroso con test al 100% prima della spedizione

•Prezzi competitivi con capacità di consegna stabile all'ingrosso

•Opzioni di personalizzazione flessibili per lunghezza d'onda, alimentazione, fibra e connettori

•Supporto tecnico 7×24 ore e risposta rapida

•Test campione disponibile per la valutazione

•Spedizione in tutto il mondo con DHL, UPS e consegna espressa FedEx

Informazioni sull'ordinazione

Nomenclatura dei modelli

HPCIR - XXX - X - X - X - X - XX - XX

Esempio: HPCIR - 850 - 1 - 1 - 1 - 0 - 10 - FA

Circolatore ad alta potenza da 850 nm, fibra da 780 HP, tubo sciolto da 900 μm, lunghezza fibra 1 m, contenitore 58x28x26 mm, potenza di gestione 10 W, connettore FC/APC

Opzioni di personalizzazione disponibili

•Lunghezza d'onda centrale: 830 nm, 850 nm, altre lunghezze d'onda disponibili su richiesta

•Potenza nominale: 500 mW, 1 W, 5 W, 10 W, potenza maggiore disponibile per progetti personalizzati

•Tipo di fibra: 780-HP, altre fibre speciali

•Lunghezza della fibra: 0,5 m, 0,8 m, 1 m, 1,5 m, 2 m (lunghezze personalizzate disponibili)

•Tipo a spirale: fibra nuda da 250μm, tubo sciolto da 900μm, tubo sciolto da 3,0 mm

•Tipo di connettore: FC/UPC, FC/APC, SC/APC, LC/APC o connettori personalizzati

• Dimensioni della confezione: dimensioni standard della confezione 58x28x26 mm o personalizzate

•Configurazioni circolatore a 4 porte disponibili su richiesta

Per requisiti personalizzati, contatta il nostro team di vendita.

Scheda tecnica e rapporto di prova

Ogni circolatore ad alta potenza da 850 nm viene spedito con un rapporto di test completo che documenta i parametri prestazionali misurati. Il file PDF della scheda tecnica contiene specifiche dettagliate e curve prestazionali.

•Rapporto di prova individuale incluso con ciascuna unità

Scheda dati

Condizioni di preventivo e pagamento

Termini di preventivo

•EXW (franco fabbrica): consigliato se disponi di un account DHL/UPS/FedEx. Spediamo utilizzando il tuo account; nessun costo di spedizione viene addebitato da noi.

•DAP (Delivered at Place): Se non disponi di un conto corriere, possiamo organizzare la spedizione con trasporto prepagato.

•Altri termini: contattateci per discutere.

Termini di pagamento

•PayPal: pagamento veloce e sicuro per campioni e piccoli ordini

•T/T (Bonifico Bancario): Metodo di pagamento standard per normali ordini di produzione

•Alibaba Trade Assurance: protezione sicura degli ordini per le transazioni online con garanzia dell'acquirente

•Termini di pagamento flessibili: negoziabili per partner strategici o a lungo termine

Tempi di consegna

•Produzione standard: ~10-15 giorni lavorativi

•Configurazioni personalizzate: 15-20 giorni lavorativi

•Ordini in grandi quantità: contattare per il programma di produzione

•Spedizione internazionale: ~3-5 giorni lavorativi (DHL/UPS/FedEx express)

•Servizio rapido: disponibile su richiesta

Note operative e gestione

Protezione ESD

Sebbene i circolatori ottici siano dispositivi passivi, è necessaria una corretta gestione per mantenere prestazioni e affidabilità.

•Lavorare su una superficie pulita e priva di polvere

•Evitare di toccare direttamente le estremità della fibra

•Tenere i cappucci antipolvere sui connettori quando non in uso

•Utilizzare un'adeguata protezione ESD durante la movimentazione e l'installazione

Gestione delle fibre

•Evitare un'eccessiva flessione della fibra

•Non tirare o torcere le trecce di fibra

•Pulire i connettori della fibra prima del collegamento

•Utilizzare sempre i cappucci antipolvere quando il connettore non è in uso

•Ispezionare l'estremità della fibra per eventuali danni prima dell'uso

Considerazioni sulla gestione della potenza

•Assicurarsi che la potenza totale in ingresso non superi il massimo nominale

•Utilizzare un adeguato monitoraggio dell'alimentazione per evitare sovraccarichi

•Consentire un'adeguata dissipazione del calore a livelli di potenza elevati

•Montare su un dissipatore di calore per un funzionamento continuo ad alta potenza

•Nota: i dispositivi dotati di connettore hanno una gestione della potenza ridotta (1 W max)

•Evitare picchi di potenza improvvisi che potrebbero superare i valori di potenza di picco

Installazione e montaggio

•Montare saldamente il circolatore utilizzando i 4 fori di montaggio

•Garantire il corretto allineamento per ridurre al minimo le perdite aggiuntive

•Lasciare spazio sufficiente per il raggio di curvatura della fibra

•Funzionare entro l'intervallo di temperature specificato per garantire affidabilità (da +10°C a +50°C)

•Evitare sollecitazioni meccaniche sui pigtail delle fibre

•Garantire il corretto orientamento della porta per il corretto instradamento del segnale
