Diodo laser coassiale a spirale FP

I diodi laser coassiali pigtail FP di Box Optronics sono disponibili in più lunghezze d'onda che vanno da 450 nm, 520 nm, 650 nm, 660 nm, 785 nm, 850 nm e 980 nm. Progettati per sistemi in fibra ottica, misurazioni ottiche, esperimenti di laboratorio, strumentazione biomedica e spettroscopia, questi diodi laser CW offrono uscita stabile, basso rumore e lunga durata. Supportiamo gli acquisti all'ingrosso e la consultazione dei campioni.

Invia richiesta

Descrizione del prodotto

Sommario

1. Introduzione del diodo laser coassiale pigtail FP

2. Specifiche tecniche

3. Caratteristiche del prodotto

4. Applicazioni

5. Disegno della confezione e definizione PIN-OUT (unità: mm)

6. Informazioni sull'ordine

7. Scheda tecnica

8. Condizioni di preventivo e pagamento

9. Tempi di consegna

10. Garanzia di qualità e servizio post-vendita

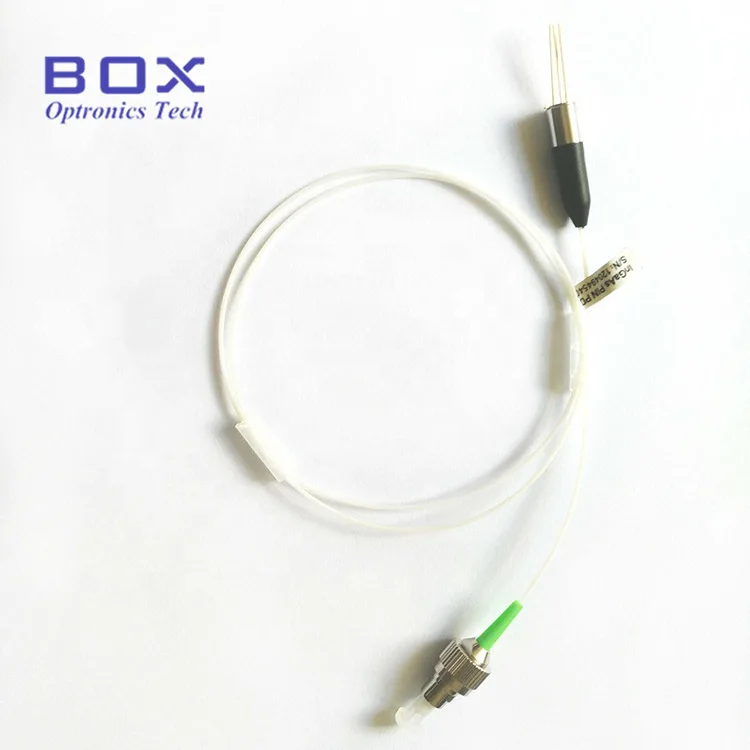

Introduzione al prodotto: diodo laser coassiale a spirale FP

Questo diodo laser coassiale a spirale FP è un diodo laser Fabry-Perot monomodale, sono disponibili lunghezze d'onda di 450 nm, 520 nm, 650 nm, 660 nm, 785 nm, 850 nm e 980 nm e la potenza di uscita è 5 mW o 10 mW. Il connettore è FC/APC o SC/APC. Alta affidabilità e lunga durata. Standard di test di affidabilità Telcordia GR-468. Questi diodi laser FP a lunghezza d'onda multipla forniscono soluzioni flessibili, affidabili e ad alte prestazioni per una varietà di applicazioni nel visibile e nel vicino infrarosso.

Specifiche del prodotto: diodo laser coassiale a spirale FP

Parametro	Simbolo	Condizione di prova	minimo	Tip	Massimo	Unità
Lunghezza d'onda centrale	λC	POP = PF	440	450	460	nm
Potenza di uscita ottica	PF	SE = 65mA	10	20	-	mW
Corrente di soglia	ITH	CW	-	22	40	mA
Tensione operativa	VF	CW	-	5.1	6.0	V
Corrente operativa	SE	CW	-	70	90	mA
Tipo di fibra	-	-	460 CV
Parametro	Simbolo	Condizione di prova	minimo	Tip	Massimo	Unità
Lunghezza d'onda centrale	λC	POP = PF	510	520	530	nm
Potenza di uscita ottica	PF	SE = 65mA	5.0	-	-	mW
Corrente di soglia	ITH	CW	-	22	40	mA
Tensione operativa	VF	CW	-	5.8	6.5	V
Corrente operativa	SE	CW	-	60	80	mA
Tipo di fibra	-	-	460 CV
Parametro	Simbolo	Condizione di prova	minimo	Tip	Massimo	Unità
Lunghezza d'onda centrale	λC	POP = PF	640	650	660	nm
Potenza di uscita ottica	PF	SE = 65mA	-	5	-	mW
Corrente di soglia	ITH	CW	-	55	-	mA
Tensione operativa	VF	CW	-	2.1	2.5	V
Corrente operativa	SE	CW	-	-	105	mA
Parametro	Simbolo	Condizione di prova	minimo	Tip	Massimo	Unità
Lunghezza d'onda centrale	λC	POP = PF	652	660	670	nm
Potenza di uscita ottica	PF	SE =70mA	10	-	-	mW
Corrente di soglia	ITH	CW	-	40	90	mA
Tensione operativa	VF	CW	-	2.4	3.0	V
Corrente operativa	SE	CW	-	70	120	mA
Tipo di fibra	-	-	630 CV
Parametro	Simbolo	Condizione di prova	minimo	Tip	Massimo	Unità
Lunghezza d'onda centrale	λC	POP = PF	780	790	800	nm
Potenza di uscita ottica	PF	SE =70mA	10	-	--	mW
Corrente di soglia	ITH	CW	-	30	45	mA
Tensione operativa	VF	CW	-	1.9	2.2	V
Corrente operativa	SE	CW	-	70	120	mA
Efficienza del pendio	SE	CW	1	1.1	1.2	W/A
Monitorare il PD	IO SONO	-	-	0.2	0.2	mA
Tipo di fibra	-	-	780 CV
Parametro	Simbolo	Condizione di prova	minimo	Tip	Massimo	Unità
Lunghezza d'onda centrale	λC	POP = PF	840	850	860	nm
Potenza di uscita ottica	PF	SE =60mA	10	-	-	mW
Corrente di soglia	ITH	CW	-	16	20	mA
Tensione operativa	VF	CW	-	2.1	2.3	V
Corrente operativa	SE	CW	-	45	60	mA
Efficienza del pendio	SE	CW	-	0.95	-	W/A
Monitorare il PD	IO SONO	-	0.05	0.13	0.5	mA
Tipo di fibra	-	-	780 CV
Parametro	Simbolo	Condizione di prova	minimo	Tip	Massimo	Unità
Lunghezza d'onda centrale	λC	POP = PF	965	980	990	nm
Potenza di uscita ottica	PF	SE =60mA	5	-	-	mW
Corrente di soglia	ITH	CW	-	12	20	mA
Tensione operativa	VF	CW	-	1.55	2.0	V
Corrente operativa	SE	CW	-	30	50	mA
Efficienza del pendio	SE	CW	0.64	0.8	-	W/A
Monitorare il PD	IO SONO	-	0.08	0.3	0.5	mA
Tipo di fibra	-	-	Ciao1060

Caratteristiche del prodotto: diodo laser coassiale a spirale FP

● Diodo laser Fabry-Perot(FP) monomodale;

● Opzioni di lunghezza d'onda: 450–980 nm;

● Uscita coassiale con accoppiamento in fibra, funzionamento CW;

● Alta affidabilità, lunga durata;

● Standard di test di affidabilità Telcordia GR-468.

Applicazioni del prodotto: diodo laser coassiale a spirale FP

● Indicazione;

● Penna luminosa;

● Stampanti;

● Laser da laboratorio e biomedico;

● Rilevamento ottico.

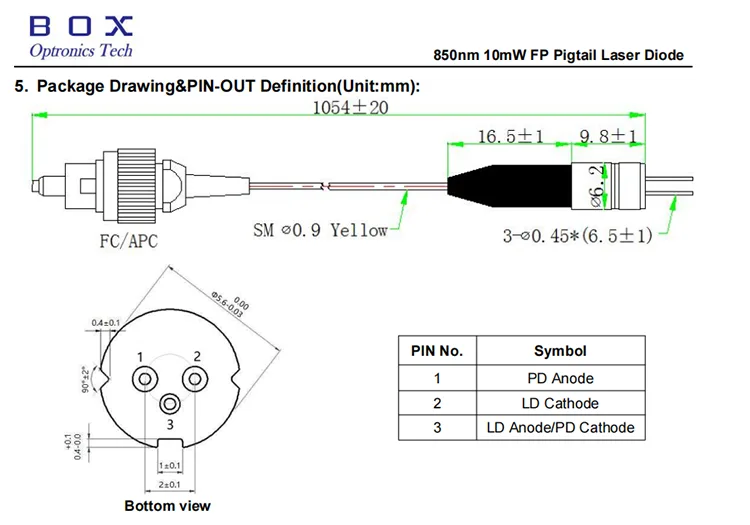

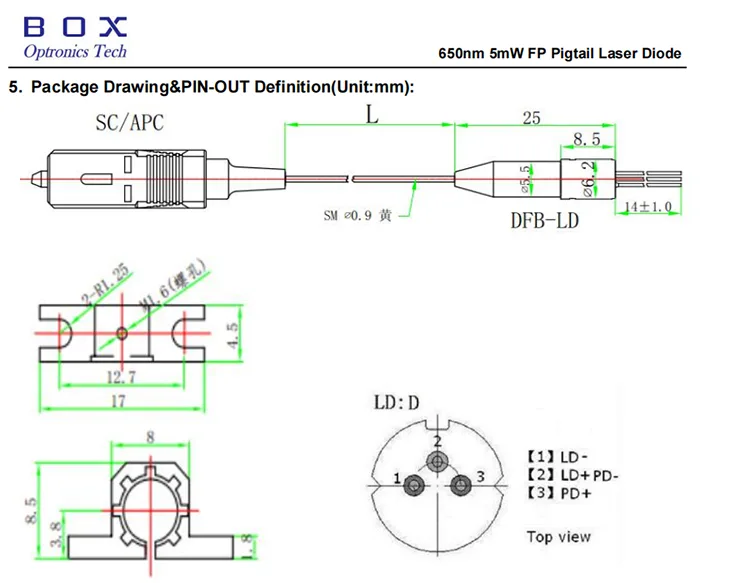

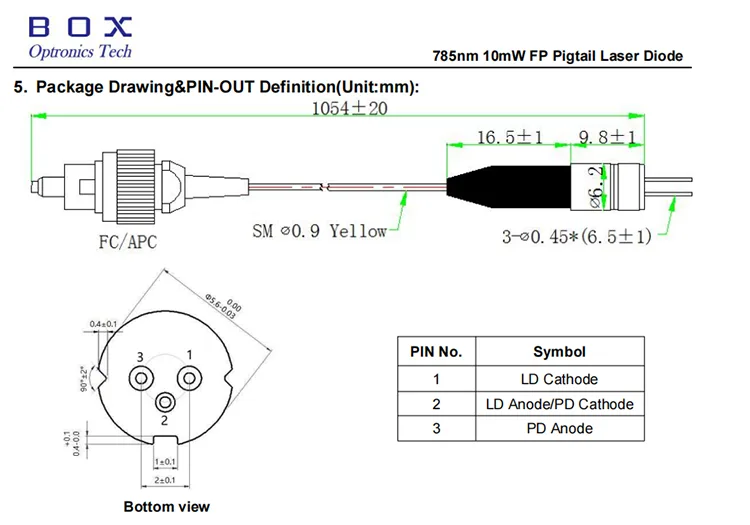

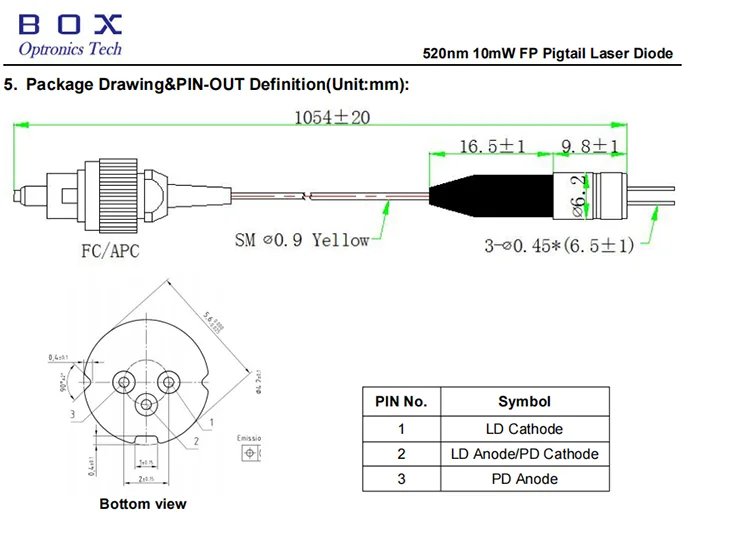

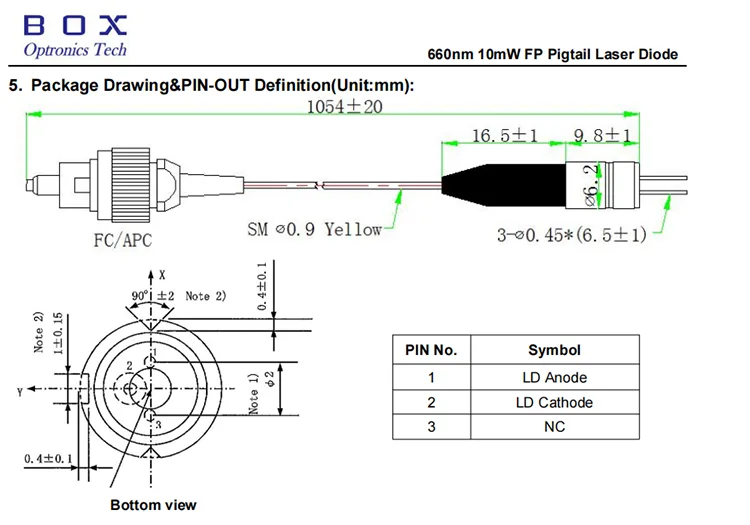

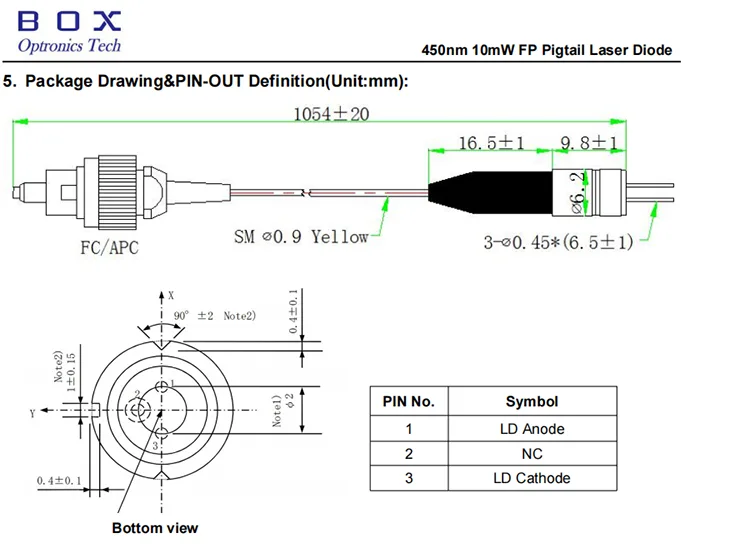

Disegno della confezione e definizione PIN-OUT (unità: mm) - Diodo laser coassiale a spirale FP

Informazioni per l'ordinazione: diodo laser coassiale pigtail FP

BLD	-X	XX	XX	X	-XX
LD	Tipo di chip	Lunghezza d'onda	Potenza in uscita	PIN-OUT	Connettore
Diodo laser	F: FP	450: 450 nm 520: 520 nm	10: 10 mW Altro	F: Digita F	FA: FC/APC
		650: 650 nm	02: 2mW 05: 5mW Altro	D: tipo D	FA: FC/APC SA: SC/APC Altro
		660: 660 nm 785: 785 nm 850: 850 nm	10: 10 mW Altro	D: tipo D	FA: FC/APC
		980: 980 nm	5: 5 mW Altro	D: tipo D	FA: FC/APC

ad esempio: BLD-F78510D-FA

(Informazioni per l'ordine: diodo laser coassiale pigtail FP, 785 nm 10 mW, piedinatura di tipo D, con connettore FC/APC).

Scheda tecnica-Diodo laser coassiale pigtail FP

Condizioni di preventivo e pagamento-Diodo laser coassiale pigtail FP

● Condizioni di preventivo

(1) EXW:

Se disponi di un account DHL/UPS/FedEx, Box Optronics suggerisce di utilizzare EXW. Spediamo tramite il tuo account; non addebitiamo il costo di spedizione.

(2) DAP:

Se non hai un account, paga in anticipo il costo di spedizione dei prodotti.

(3) Altro

● Termini di pagamento

PayPal e T/T sono disponibili.

Diodo laser coassiale a spirale con tempi di consegna FP

Produzione: circa 10 giorni lavorativi. (Se ce ne sono alcuni in stock, la spedizione verrà effettuata più velocemente.)

La logistica internazionale: 3-5 giorni lavorativi.

Diodo laser coassiale pigtail FP di garanzia della qualità e servizio post-vendita

● Periodo di garanzia:

Riparazione o sostituzione gratuita per difetti non causati dall'uomo entro 1 anno dall'acquisto. Servizi di manutenzione a pagamento disponibili dopo 1 anno.

● Esclusioni dalla garanzia gratuita:

Durante il periodo di garanzia gratuita, verranno forniti servizi gratuiti di riparazione o sostituzione per guasti causati da problemi di qualità del prodotto. Tuttavia, Box Optronics si riserva il diritto di rifiutare i servizi di riparazione gratuiti nei seguenti casi entro il periodo di garanzia:

(1) Danni causati da fattori naturali (ad esempio fulmini, polvere) o influenze ambientali.

(2) Malfunzionamenti dovuti a utilizzo improprio da parte dell'utente.

(3) Danno fisico evidente causato da errore umano.

(4) Smontaggio, modifica o riparazione non autorizzati.

(5) Etichette di garanzia alterate o incomplete sull'alloggiamento.

(6) Danni o perdite durante il trasporto.
