Modulo sorgente laser FP Fabry Perot

Sommario

1. Introduzione del modulo sorgente laser FP Fabry Perot

2. Specifiche tecniche

3. Caratteristiche del prodotto

4. Applicazioni tipiche

5. Dettagli del prodotto

6. Guida operativa sicura

7. Informazioni sull'ordine

8. Scheda tecnica e foglio di prova

9. Condizioni di preventivo e pagamento

10. Tempi di consegna

11. Note operative e manutenzione

12. Garanzia di qualità e servizio post-vendita

Introduzione al prodotto: modulo sorgente laser FP Fabry Perot

Il modulo sorgente laser FP Fabry Perot adotta un chip laser a semiconduttore, un circuito di azionamento progettato professionalmente e un controllo TEC per garantire il funzionamento sicuro del laser, una potenza di uscita stabile e lo spettro. 532 nm, 785 nm e 1064 nm sono opzionali. La potenza in uscita è superiore a 50 mW. Vengono forniti comandi e software host del PC per il funzionamento e l'integrazione. Adatto come sorgente laser a pompa per analisi biomediche e spettrali.

Specifiche del prodotto: modulo sorgente laser FP Fabry Perot

Caratteristiche del prodotto: modulo sorgente laser FP Fabry Perot

● elevata potenza in uscita di 50 mW;

● Potenza e spettro stabili;

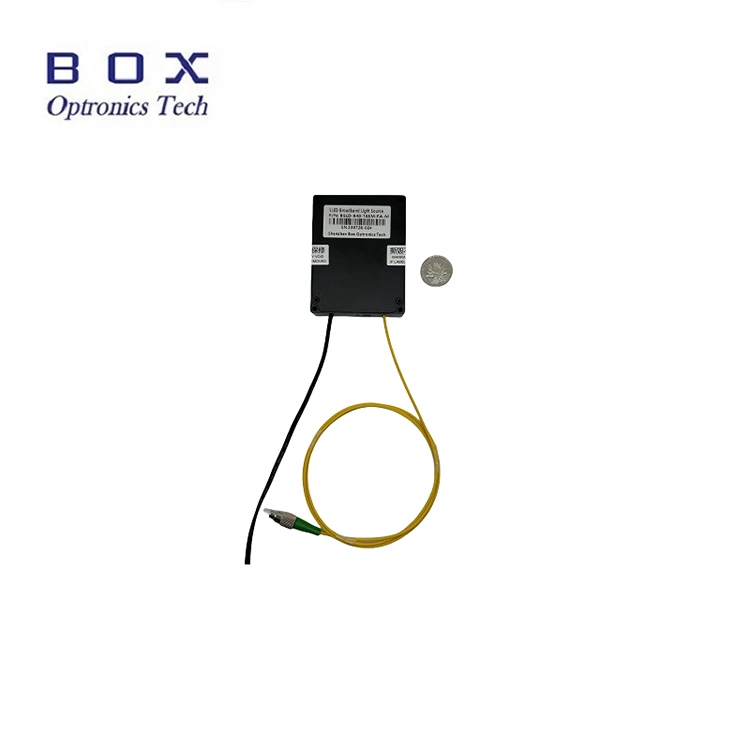

● Pacchetto modulo compatto 70x90x18mm.

Applicazioni del prodotto: modulo sorgente laser FP Fabry Perot

● Biomedico;

● Analisi spettrale;

● Sensore a fibra ottica.

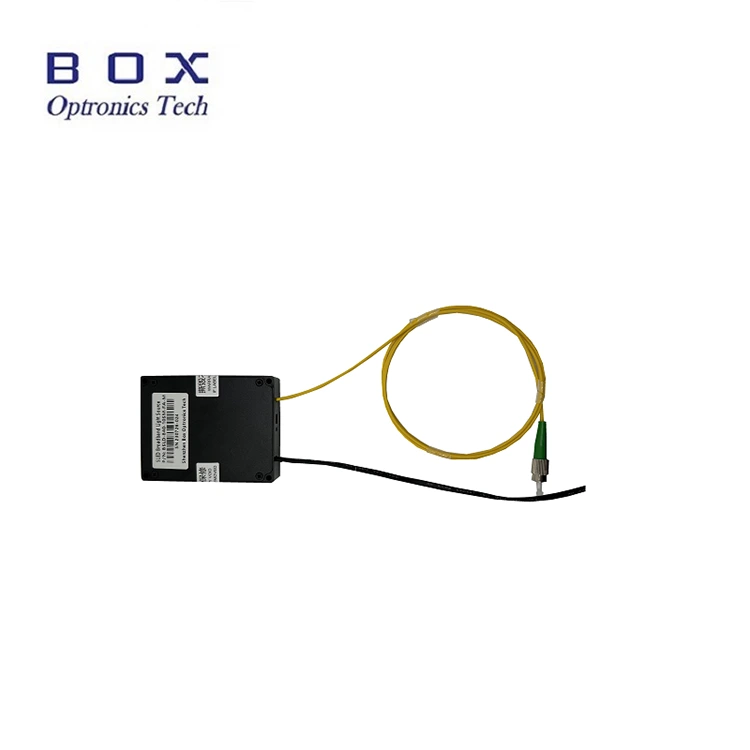

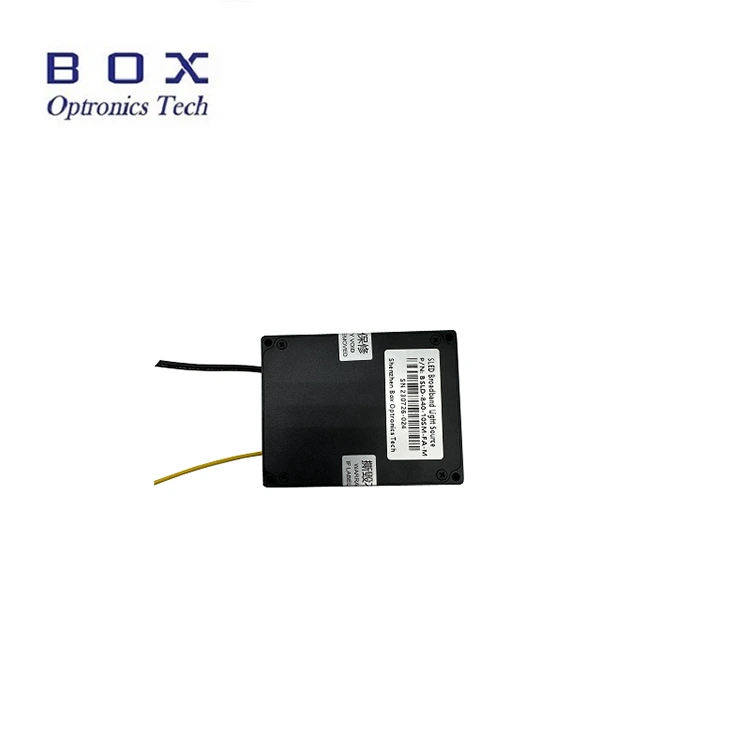

Dettagli prodotto: modulo sorgente laser FP Fabry Perot

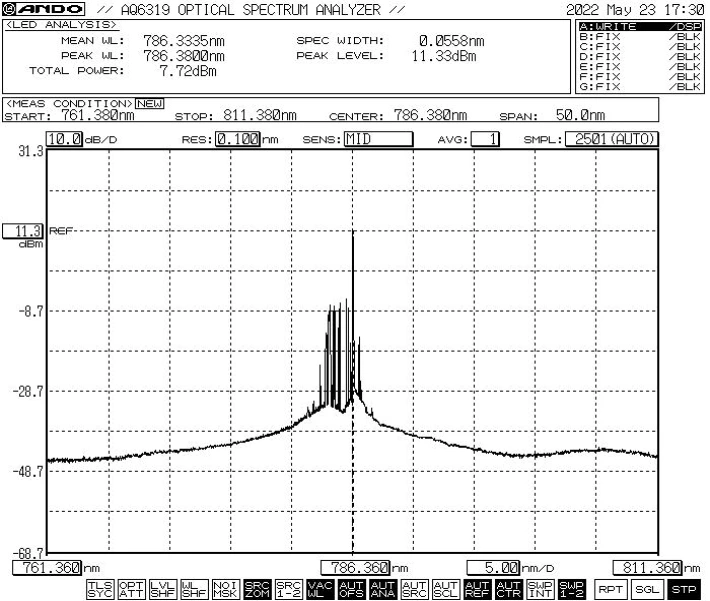

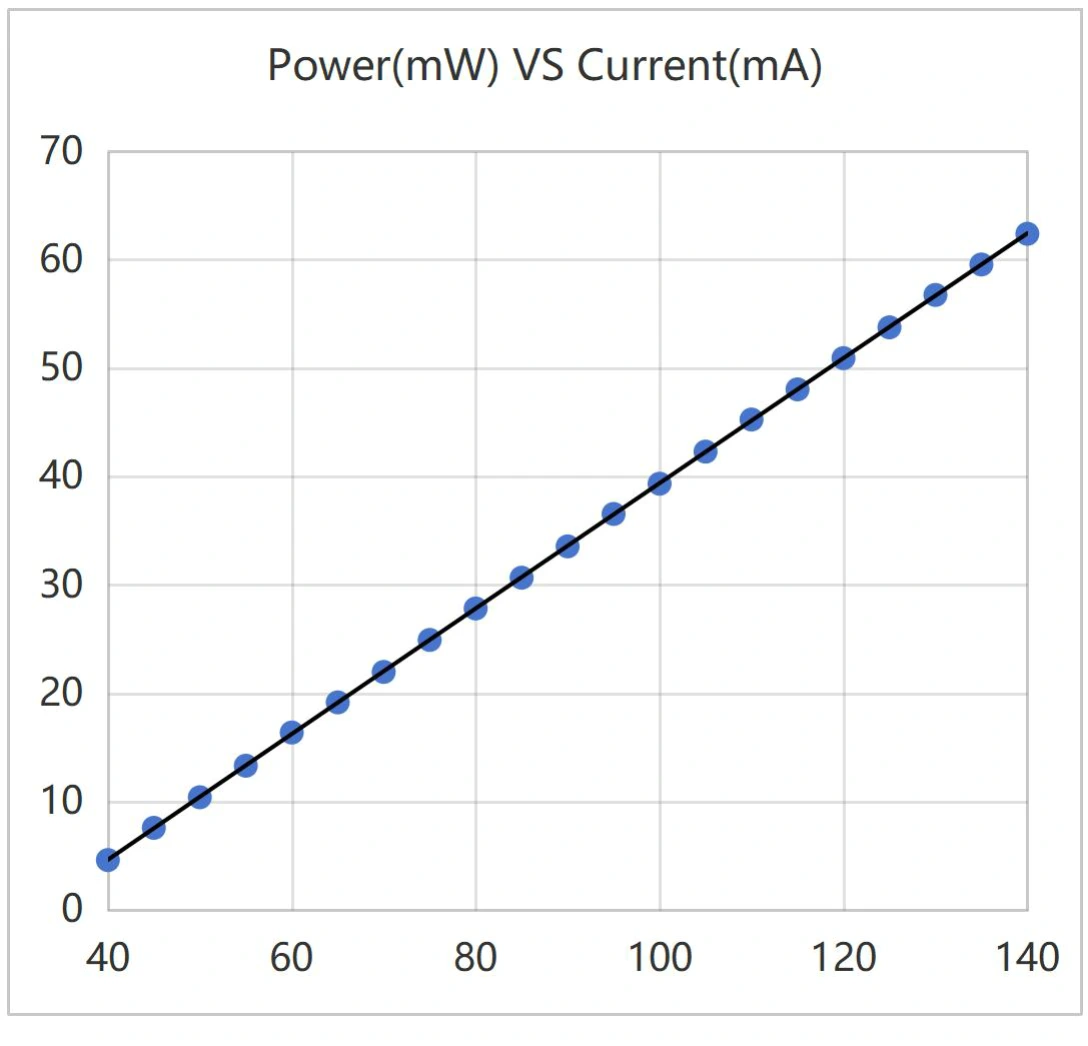

● Curva tipica: sorgente laser FP da 785 nm 50 mW

Fasi operative: modulo sorgente laser Fabry Perot FP

Passaggio 1. Disimballaggio: prima del montaggio verificare che tutti gli accessori siano completi.

Passaggio 2. Alimentazione: collegato a un alimentatore a commutazione CC o a un alimentatore regolato che soddisfi i requisiti di alimentazione. Utilizzare solo l'adattatore di alimentazione originale abbinato (DC5V o DC12V). Adattatori di alimentazione non corretti possono danneggiare la sorgente luminosa. (Adattatore di alimentazione fornito secondo gli standard di tensione locali.)

Passaggio 3. Collegamento della fibra di uscita: aprire il cappuccio antipolvere sul connettore o sulla flangia della fibra, controllare l'estremità della fibra e collegare la fibra o giuntare la fibra al dispositivo o al misuratore di potenza da testare dopo aver confermato che non vi siano inquinamento e danni.

Setp4. Connessione al computer host: utilizzare il cavo dati USB-RS485 DB9 per collegare il modulo sorgente laser FP Fabry Perot e il computer; il computer deve prima installare un driver della porta seriale dedicato per identificare il cavo dati della porta seriale USB-RS485, altrimenti il ​​software del computer host e il modulo della sorgente luminosa non possono essere collegati e comunicati correttamente. Si prega di chiedere a Box Optronics il driver.

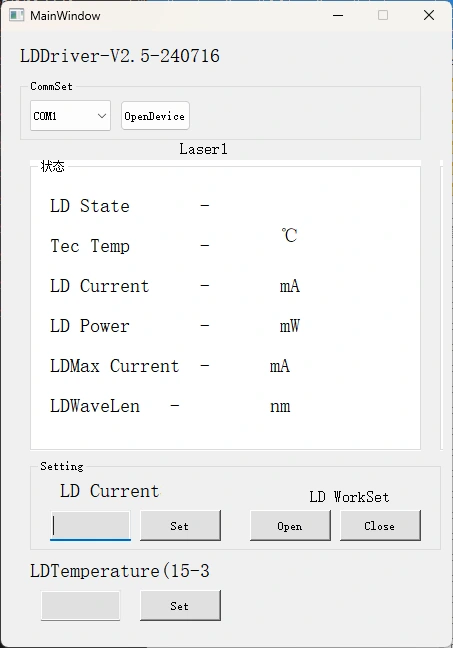

Passaggio 5. Software di controllo: Box Optronics fornisce il comando seriale o il software per PC per controllare la corrente LD del modulo sorgente laser FP Fabry Perot. Scegli la porta corretta, imposta la corrente e la temperatura, quindi fai clic sul pulsante Apri. (Per evitare danni, aumentare lentamente la corrente del convertitore durante il funzionamento iniziale. Non applicare immediatamente la corrente completa.)

Passaggio 6. Dopo l'uso, fare clic sul pulsante di chiusura, spegnere l'alimentazione e scollegare la connessione in fibra.

Informazioni per l'ordinazione: modulo sorgente laser FP Fabry Perot

ad esempio: BFL-F1064-50SM-FA-M

(Informazioni sull'ordine: modulo sorgente laser FP Fabry Perot, 1064 nm, potenza di uscita 50 mW, con fibra SM, connettore FC/APC, pacchetto moduli).

Per altri requisiti personalizzati, contattare: sales06@boxoptronics.com

Scheda tecnica e scheda di prova-Modulo sorgente laser Perot FP Fabry

Scheda dati

Foglio di prova

Condizioni di preventivo e pagamento-Modulo sorgente laser FP Fabry Perot

● Condizioni di preventivo

(1) EXW:

Se disponi di un account DHL/UPS/FedEx, Box Optronics suggerisce di utilizzare EXW. Spediamo tramite il tuo account; non addebitiamo il costo di spedizione.

(2) DAP:

Se non hai un account, paga in anticipo il costo di spedizione dei prodotti.

(3)Altro

● Termini di pagamento

PayPal e T/T sono disponibili.

Tempi di consegna: modulo sorgente laser Fabry Perot FP

Produzione: 10-15 giorni lavorativi. (Se ce ne sono alcuni in stock, la spedizione verrà effettuata più velocemente.)

La logistica internazionale: 3-5 giorni lavorativi.

Note di funzionamento e manutenzione: modulo sorgente laser Fabry Perot FP

● Si sconsiglia di inserire o rimuovere frequentemente i connettori in fibra ottica, per evitare la contaminazione da polvere, che può comportare un aumento della perdita di inserimento, o la bruciatura delle superfici terminali del connettore in fibra.

● Pulire i connettori in fibra con un panno privo di lanugine e ispezionarli con un rilevatore di estremità della fibra prima del collegamento. Collegare/scollegare sempre le fibre senza alimentazione per evitare bruciature delle estremità. I connettori in fibra ottica devono essere coperti con cappucci antipolvere.

● Se la fibra di uscita deve essere collegata a un'altra fibra, si consiglia di utilizzare una giuntatrice a fusione.

● Prendere precauzioni contro umidità, polvere e corrosione; conservare in un luogo asciutto.

Garanzia di qualità e servizio post-vendita: modulo sorgente laser Fabry Perot FP

● Periodo di garanzia:

Riparazione o sostituzione gratuita per difetti non causati dall'uomo entro 1 anno dall'acquisto. Servizi di manutenzione a pagamento disponibili dopo 1 anno.

● Esclusioni dalla garanzia gratuita:

Durante il periodo di garanzia gratuita, verranno forniti servizi gratuiti di riparazione o sostituzione per guasti causati da problemi di qualità del prodotto. Tuttavia, Box Optronics si riserva il diritto di rifiutare i servizi di riparazione gratuiti nei seguenti casi entro il periodo di garanzia:

(1) Danni causati da fattori naturali (ad esempio fulmini, polvere) o influenze ambientali.

(2) Malfunzionamenti dovuti a utilizzo improprio da parte dell'utente.

(3) Danno fisico evidente causato da errore umano.

(4) Smontaggio, modifica o riparazione non autorizzati.

(5) Etichette di garanzia alterate o incomplete sull'alloggiamento.

(6) Danni o perdite durante il trasporto.
