Panoramica del prodotto: misuratore di potenza ottica

Il misuratore di potenza ottica di Box Optronics è uno strumento di misurazione optoelettronico ad alte prestazioni progettato per il rilevamento e l'analisi precisi della potenza ottica. Costruiti attorno a rilevatori di fotodiodi di silicio (Si) e arseniuro di indio-gallio (InGaAs) di alta qualità, i nostri misuratori di potenza forniscono misurazioni accurate e affidabili nelle gamme spettrali dell'ultravioletto, del visibile, del vicino infrarosso e del medio infrarosso.

La serie comprende sia modelli multicanale da banco (PM-MC-4-B5) per test di laboratorio e di produzione, sia modelli portatili compatti a canale singolo (PM-SC-1-HD) per test sul campo e calibrazione in loco. Tutte le unità sono dotate di interfacce touch-screen intuitive, analisi statistica in tempo reale (corrente, minimo, massimo, media, picco-picco, deviazione standard) e connettività USB per l'acquisizione e l'analisi dei dati basata su PC. Grazie alle testine del rilevatore intercambiabili che supportano diverse bande di lunghezze d'onda e gamme di potenza, design sferici integrativi opzionali per una raccolta uniforme del fascio e accessori flessibili per l'accoppiamento della fibra (adattatore per fibra nuda e adattatore per fibra FC), i nostri misuratori di potenza ottica possono essere configurati per soddisfare requisiti specifici.

Caratteristiche principali: misuratore di potenza ottica

● Alta risoluzione di misurazione: 0,001 dB per letture precise della potenza

● Ampio intervallo di potenza: 1nW~10mW o 10uW~10W

● Ampia copertura della lunghezza d'onda: 400~1100 nm (Si), 900~1650 nm (InGaAs), 1100~2200 nm (InGaAs)

● Fattori di forma multipli: configurazioni da banco (4 canali) e portatili (1 canale) disponibili

● Analisi statistica della potenza integrata: valore corrente, minimo, massimo, media, picco-picco, deviazione standard

● Intervallo di campionamento dei dati configurabile: da 0,1 s a 1 s

● Interfaccia utente touch-screen intuitiva con visualizzazione in tempo reale

● Connettività USB con software host per la registrazione dei dati e l'analisi grafica

● Uscita di tensione analogica (0~2,5 V) tramite BNC/SMA

● Compatibile con gli accessori dell'adattatore in fibra nuda (BFA) e dell'adattatore in fibra FC (FCA).

● Design compatto e robusto adatto sia per ambienti di laboratorio che industriali

● Incertezza di misura: ±5%

Applicazioni tipiche: misuratore di potenza ottica

● Test e caratterizzazione di componenti ottici (diodi laser, fibre, amplificatori, isolatori)

● Verifica della potenza erogata dal laser e monitoraggio della stabilità

● Allineamento del sistema in fibra ottica e misurazione delle perdite

● Laboratori di ricerca e sviluppo nel campo della fotonica e dell'optoelettronica

● Controllo e test di qualità della linea di produzione laser industriale

● Calibrazione e validazione del sensore ottico

● Test di componenti per telecomunicazioni (CWDM, DWDM, ricetrasmettitori)

● Laboratori ottici didattici e universitari

● Assistenza sul campo e calibrazione delle apparecchiature in loco

Specifiche tecniche-Misuratore di potenza ottica

Specifiche del rilevatore (T=25°C)

Specifiche dell'unità host

Specifiche degli accessori

Dettagli prodotto: misuratore di potenza ottica

Cos'è un misuratore di potenza ottica?

Un misuratore di potenza ottica è uno strumento optoelettronico di precisione progettato per misurare la potenza dei segnali ottici, in genere provenienti da laser, diodi emettitori di luce (LED) o sistemi di trasmissione in fibra ottica.

È costituito da due componenti principali: una testa del sensore fotodiodo calibrato che converte la potenza ottica in ingresso in corrente elettrica e un'unità di visualizzazione/elaborazione che amplifica, digitalizza e visualizza il valore di potenza misurato in unità quali watt (W), milliwatt (mW) o decibel rispetto a 1 mW (dBm).

I misuratori di potenza ottica sono strumenti fondamentali nella ricerca sulla fotonica, nelle comunicazioni in fibra ottica, nella produzione laser e nel controllo qualità. Vengono utilizzati per la caratterizzazione dell'uscita laser, la misurazione della perdita di inserzione della fibra, la misurazione della potenza di uscita e del guadagno dell'amplificatore ottico e la verifica del budget di potenza a livello di sistema.

La scelta del materiale del rilevatore (silicio per visibile/NIR, InGaAs per NIR/SWIR) determina la gamma di lunghezze d'onda e la sensibilità dello strumento.

Panoramica della serie di prodotti

Box Optronics offre una piattaforma modulare di misuratori di potenza ottica con testine di rilevamento intercambiabili e due opzioni di unità host, consentendo ai clienti di configurare un sistema ottimizzato per i loro specifici requisiti di misurazione:

Teste del rilevatore

• PMS-4011-2040: rilevatore di fotodiodo al silicio con sfera integrata, che copre 400~1100 nm con un intervallo di potenza di -20~+40 dBm (10μW~10W). Ideale per misurazioni della potenza laser nel visibile e nel vicino infrarosso.

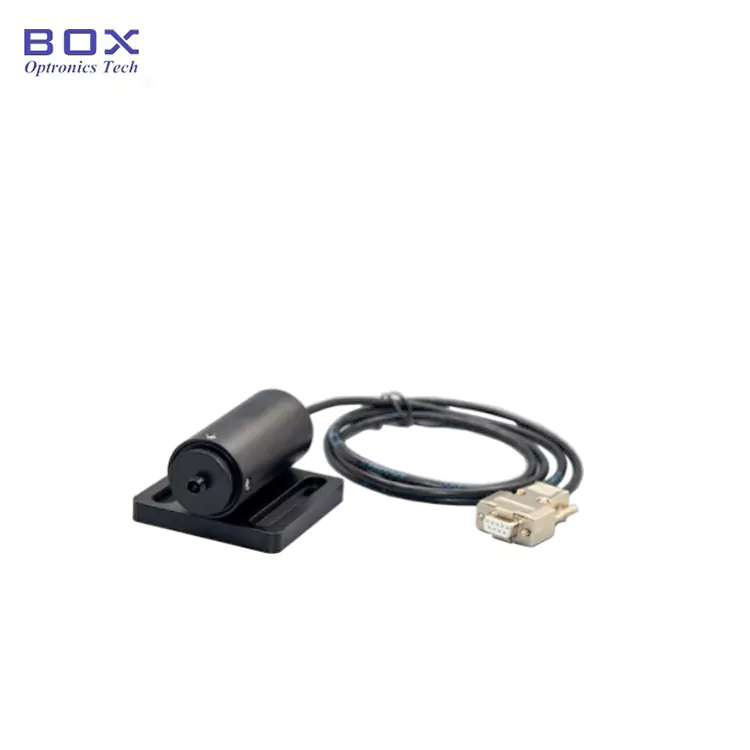

• PMS-9016-6010: rilevatore di fotodiodi InGaAs (senza sfera integrativa), che copre 900~1650 nm con un intervallo esteso a bassa potenza di -60~+10 dBm (1nW~10 mW). Ottimizzato per misurazioni di bande di telecomunicazioni ad alta sensibilità.

• PMS-9016-2043: rilevatore di fotodiodo InGaAs con sfera integrata, che copre 900~1650 nm con un ampio intervallo di potenza di -20~+43 dBm (10μW~20W). Adatto per test generici di telecomunicazioni e comunicazioni dati.

• PMS-1122-2040: rilevatore di fotodiodo InGaAs a lunghezza d'onda estesa con sfera integrata, che copre 1100~2200 nm con un intervallo di potenza di -20~+40 dBm (10μW~10W). Progettato per applicazioni a infrarossi a onde corte (SWIR).

Unità ospitanti

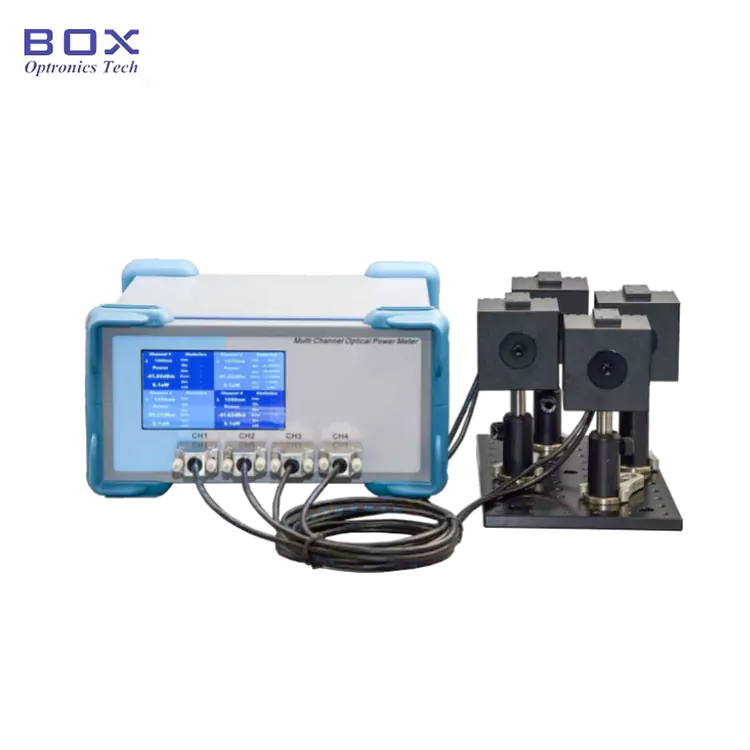

• PM-MC-4-B5 (multicanale da banco): unità da banco a quattro canali con ampio display touch-screen, che supporta la misurazione simultanea di un massimo di quattro canali del rilevatore. Ideale per allestimenti di laboratorio, stazioni di test di produzione e applicazioni che richiedono il monitoraggio multipunto.

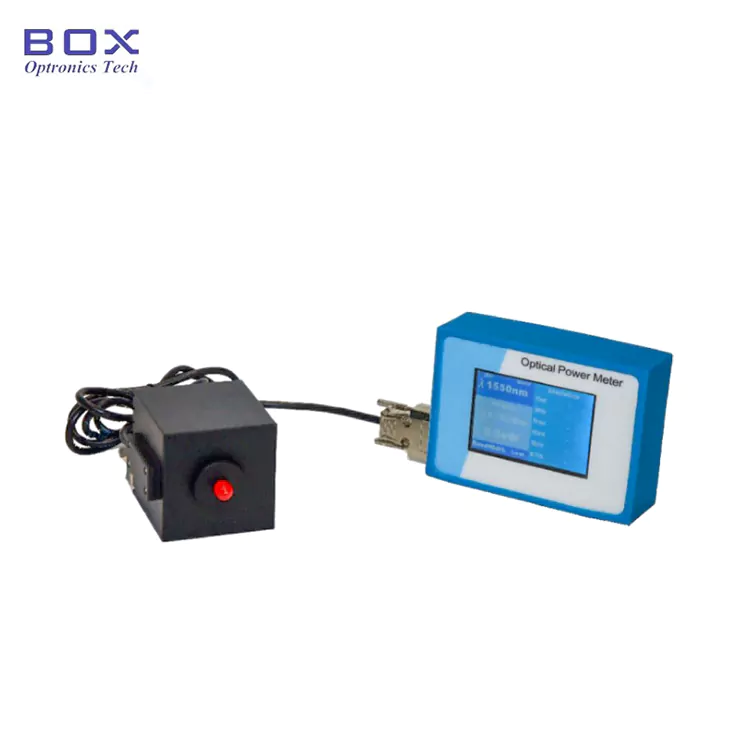

• PM-SC-1-HD (portatile a canale singolo): unità portatile compatta a canale singolo con interfaccia touch-screen, progettata per la portabilità e l'uso sul campo. Perfetto per la calibrazione in loco, l'assistenza sul campo e le applicazioni di test mobili.

Informazioni per l'ordinazione: misuratore di potenza ottica

Nomenclatura dei modelli

Convenzione di denominazione delle unità ospitanti

PM - XX - X - XX

Esempio: PM-MC-4-B5

Convenzione di denominazione dei rilevatori

POM - XXXX - XXXX - XX

Esempio: PMS-9016-2040-FC

Scheda tecnica e software-misuratore di potenza ottica

Scheda dati

· Controllo remoto tramite interfaccia USB. Link per il download del software per PC incluso con l'acquisto.

Condizioni di preventivo e pagamento

Termini di preventivo

· EXW

· DAP

· FOB

· Altri termini: contattaci per discuterne.

Termini di pagamento

· PayPal: pagamento rapido e sicuro per campioni e piccoli ordini

· T/T (bonifico bancario): metodo di pagamento standard per normali ordini di produzione

· Alibaba Trade Assurance: protezione sicura degli ordini per le transazioni online con garanzia dell'acquirente

· Carta di credito: disponibile tramite le piattaforme PayPal e Alibaba

· Termini di pagamento flessibili: negoziabili

Tempi di consegna

· Unità standard (modelli in stock): 3~5 giorni lavorativi

· Produzione standard: 10~15 giorni lavorativi

· Ordini in grandi quantità: contattare per il programma di produzione

· Spedizione internazionale: ~5 giorni lavorativi (DHL/UPS/FedEx Express)

· Servizio rapido: disponibile su richiesta

Note operative e utilizzo del misuratore di potenza ottica

Precauzioni di sicurezza

· Non guardare mai direttamente un raggio laser attivo o una porta di uscita ottica

· Segui sempre i protocolli di sicurezza laser appropriati e indossa occhiali di sicurezza laser adeguati

· Non superare la potenza nominale massima per il modello di rilevatore in uso

· Scollegare l'alimentazione prima di pulire o sottoporre a manutenzione l'unità

· Utilizzare solo l'alimentatore specificato per evitare danni allo strumento

Cura e manutenzione del rilevatore

· Mantieni l'apertura del rilevatore pulita e priva di polvere, olio e detriti

· Utilizzare salviette pulite e prive di pelucchi e una soluzione detergente ottica adeguata quando si pulisce la superficie del rilevatore

· Sostituisci sempre i cappucci protettivi sul rilevatore quando non è in uso

· Evita di toccare la superficie attiva del rilevatore con le dita o strumenti

· Pulire i connettori in fibra prima dell'inserimento utilizzando strumenti di pulizia adeguati

· Evitare di far cadere o sottoporre il rilevatore a shock meccanici

· Conservare in un ambiente pulito e asciutto quando non in uso

· Ricalibrazione periodica consigliata ogni anno

Garanzia di qualità

Box Optronics si impegna a fornire strumenti di misurazione e test ottici di alta qualità con prestazioni affidabili e costanti. Tutti i nostri misuratori di potenza ottica sono sottoposti a rigorosi test, calibrazione e procedure di controllo qualità prima della spedizione.

Garanzia

· Garanzia limitata di 12 mesi dalla data di consegna

· La garanzia copre i difetti di materiali e lavorazione

· Riparazione o sostituzione gratuita per le unità difettose in garanzia

· La garanzia non copre i danni derivanti da uso improprio, cattiva gestione, modifiche non autorizzate o normale usura delle parti consumabili
