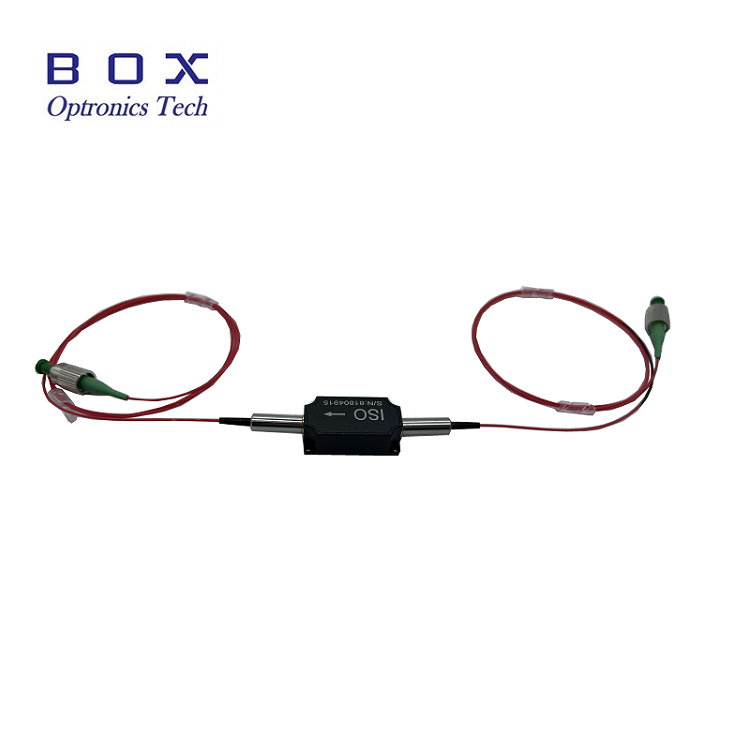

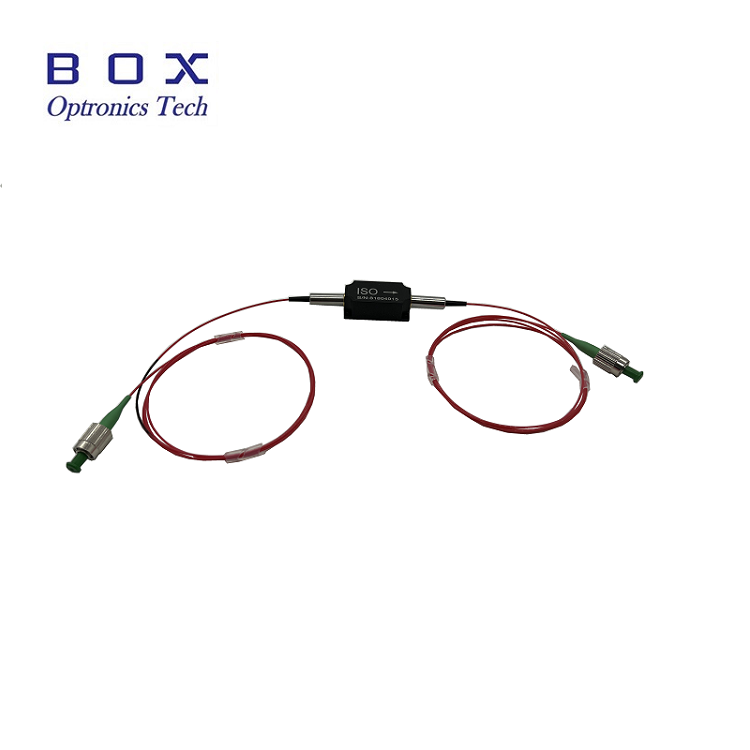

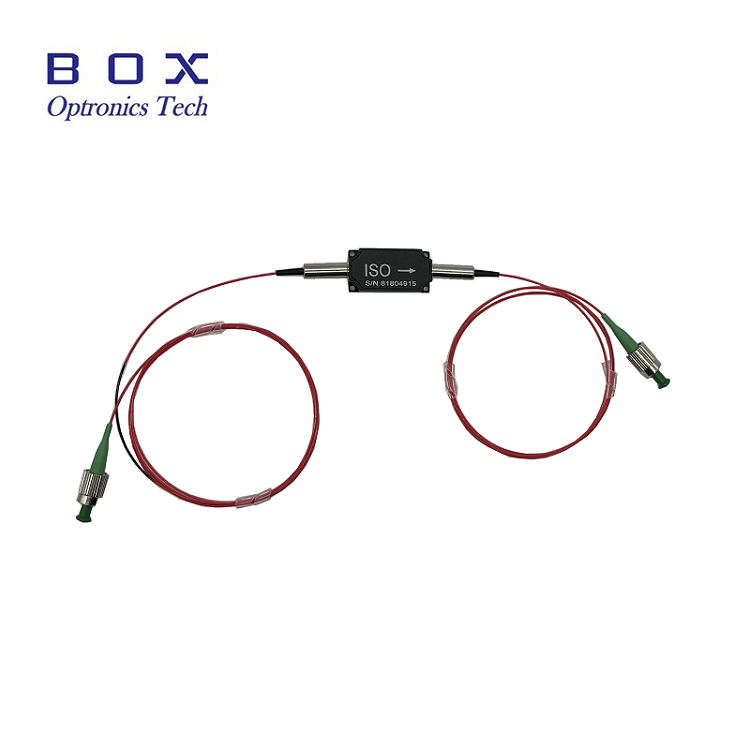

Isolatore ottico ad alta potenza da 1064 nm

Panoramica del prodotto: isolatore ottico ad alta potenza da 1064 nm

Box Optronics fornisce l'isolatore ottico ad alta potenza da 1064 nm, un componente ottico passivo ad alte prestazioni progettato per proteggere sorgenti laser, laser seed e amplificatori ottici dal feedback ottico dannoso causato dalla luce riflessa e retrodiffusa. Basato sull'effetto di rotazione di Faraday, questo isolatore consente una trasmissione della luce non reciproca, consentendo alla luce di passare nella direzione in avanti con bassa perdita mentre blocca la luce nella direzione inversa con un elevato isolamento.

Caratterizzato dalla tipica perdita di inserzione, elevato isolamento ed elevato rapporto di estinzione, questo isolatore da 1064 nm è ottimizzato per sistemi laser e amplificatori in fibra ad alta potenza. Supporta la gestione della potenza media fino a 10 W e una potenza di picco fino a 10 kW per il funzionamento a impulsi ns, rendendolo adatto per applicazioni industriali e scientifiche esigenti.

Caratteristiche principali: isolatore ottico ad alta potenza da 1064 nm

• Isolamento elevato: isolamento di picco tipico di 30 dB, minimo 25 dB

• Bassa perdita di inserzione

• Elevata perdita di rendimento

• Bassa perdita dipendente dalla polarizzazione (PDL)

• Elevata gestione della potenza: fino a 10 W di potenza media

• Design compatto e robusto della confezione: 58×28×26 mm

• Disponibile nelle versioni PM (Polarizzazione Mantenimento) e non PM

• Opzioni multiple di lunghezza d'onda: 980 nm, 1030 nm, 1064 nm

Applicazioni tipiche: isolatore ottico ad alta potenza da 1064 nm

• Sistemi laser a fibra e laser a fibra MOPA

• Amplificatori in fibra

• Strumenti di misura e test ottici

• Sistemi di rilevamento in fibra ottica

• Protezione laser seminata nelle catene di amplificatori

• Sistemi laser a fibra ad alta potenza

• Laboratori di ricerca e sviluppo

• Sistemi di lavorazione laser industriali

Specifiche tecniche: isolatore ottico ad alta potenza 1064 nm

Specifiche ottiche (T=25°C)

Specifiche meccaniche e ambientali

Dettagli prodotto: isolatore ottico ad alta potenza da 1064 nm

Cos'è un isolatore ottico?

Un isolatore ottico, noto anche come isolatore di Faraday, è un dispositivo ottico passivo a due porte che consente la trasmissione preferenziale in una direzione fornendo allo stesso tempo un elevato isolamento nella direzione opposta. È un componente essenziale nei sistemi laser e in fibra ottica per proteggere le sorgenti laser e gli amplificatori ottici dal feedback ottico causato dalla luce riflessa e retrodiffusa.

Gli isolatori ottici si basano sull'effetto Faraday, che utilizza un materiale magneto-ottico che ruota la polarizzazione della luce che lo attraversa quando sottoposto a un campo magnetico. Combinata con i polarizzatori, questa rotazione di polarizzazione consente la trasmissione ottica in avanti e un elevato isolamento della luce a propagazione inversa.

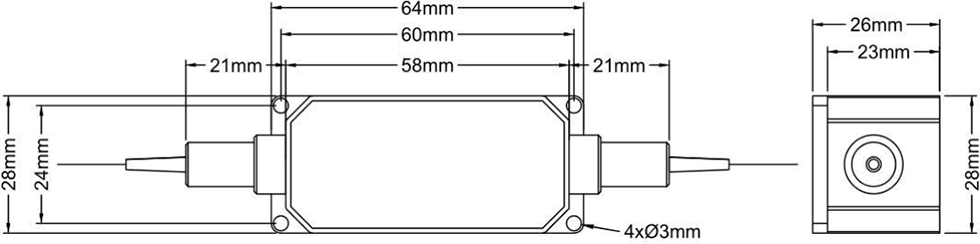

Dimensioni della confezione

L'isolatore ottico ad alta potenza da 1064 nm è confezionato in un alloggiamento compatto e robusto con le seguenti dimensioni (unità: mm):

• Dimensioni imballo: 58 × 28 × 26 mm (L×L×A)

• Configurazione a 2 porte con pigtail in fibra

• 4 fori di montaggio (Ø3mm) per un'installazione sicura

• Progettato per elevata affidabilità e stabilità termica

Perché scegliere Box Optronics?

• Controllo di qualità rigoroso con test al 100% prima della spedizione

• Prezzi competitivi con capacità di consegna in blocco stabile

• Opzioni di personalizzazione flessibili per lunghezza d'onda, alimentazione, fibra e connettori

• Test di esempio disponibili per la valutazione

• Spedizione in tutto il mondo con consegna espressa DHL, UPS e FedEx

• Disponibili sia la versione PM che quella non PM

• Diverse opzioni di potenza nominale: da 500 mW a 10 W

• Ampia copertura della lunghezza d'onda: 980 nm, 1030 nm, 1064 nm

• Fornitura affidabile a lungo termine per quantità di produzione

Informazioni per l'ordinazione: isolatore ottico ad alta potenza da 1064 nm

Nomenclatura dei modelli

HPMIS - XXXX - X - X - X - X - X - XX

Esempio: HPMIS - 1064 - F - 1 - 1 - 1 - 0 - 10

Isolatore PM ad alta potenza da 1064 nm, funzionamento ad asse lento, asse veloce bloccato, fibra PM Panda, tubo sciolto da 900 μm, lunghezza fibra 1 m, contenitore 58x28x26 mm, potenza di gestione 10 W

Esempio: HPIS - 1064 - N - 0 - 1 - 1 - 0 - 05

Isolatore ad alta potenza da 1064 nm (non PM), fibra Hi1060, tubo sciolto da 900 μm, lunghezza fibra 1 m, contenitore 58x28x26 mm, potenza di gestione 5 W

Opzioni di personalizzazione disponibili

• Lunghezza d'onda centrale: 980 nm, 1030 nm, 1064 nm, altre lunghezze d'onda disponibili su richiesta

• Potenza nominale: 500 mW, 1 W, 2 W, 5 W, 10 W, potenza maggiore disponibile per progetti personalizzati

• Tipo di polarizzazione: PM (mantenimento della polarizzazione) o non PM (modalità singola standard)

• Configurazione dell'asse PM: funzionamento lento dell'asse, funzionamento di entrambi gli assi

• Tipo di fibra: fibra PM Panda, Hi1060, altre fibre speciali

• Lunghezza della fibra: 0,5 m, 0,8 m, 1 m, 1,5 m, 2 m (lunghezze personalizzate disponibili)

• Tipo a spirale: fibra nuda da 250 μm, tubo sciolto da 900 μm, tubo sciolto da 3,0 mm

• Dimensioni della confezione: dimensioni standard della confezione 58x28x26 mm o personalizzate

• Versioni con isolamento più elevato disponibili per applicazioni impegnative

Per requisiti personalizzati, contatta il nostro team di vendita con le tue specifiche.

Scheda tecnica e rapporto di prova: isolatore ottico ad alta potenza da 1064 nm

Ogni unità viene spedita con un rapporto di test completo che documenta i parametri prestazionali misurati. Il file PDF della scheda tecnica contiene specifiche dettagliate.

• Rapporto di test individuale incluso in ciascuna unità

Scheda dati

Condizioni di preventivo e pagamento

Termini di preventivo

• EXW

• DAP

• FOB

• Altri termini: contattaci per discuterne.

Termini di pagamento

• PayPal: pagamento rapido e sicuro per campioni e piccoli ordini

• T/T (bonifico bancario): metodo di pagamento standard per normali ordini di produzione

• Alibaba Trade Assurance: protezione sicura degli ordini per le transazioni online con garanzia dell'acquirente

• Carta di credito: sono disponibili PayPal e Alibaba

• Termini di pagamento flessibili: negoziabili

Tempi di consegna

• Produzione standard: ~10-15 giorni lavorativi

• Configurazioni personalizzate: 15-20 giorni lavorativi

• Ordini in grandi quantità: contattare per il programma di produzione

• Spedizione internazionale: ~3-5 giorni lavorativi (DHL/UPS/FedEx express)

• Servizio rapido: disponibile su richiesta

Note operative e utilizzo: isolatore ottico ad alta potenza da 1064 nm

Protezione ESD

Sebbene gli isolatori ottici siano dispositivi passivi, è necessaria una corretta gestione per mantenere prestazioni e affidabilità.

• Lavora su una superficie pulita e priva di polvere

• Evita di toccare direttamente le estremità della fibra

• Mantieni i cappucci antipolvere sui connettori quando non sono in uso

• Utilizzare un'adeguata protezione ESD durante la movimentazione e l'installazione

• Maneggiare con cura per evitare di danneggiare le trecce di fibra

Gestione delle fibre

• Evitare un'eccessiva flessione della fibra

• Non tirare o torcere le trecce di fibra

• Pulisci i connettori in fibra prima della connessione utilizzando strumenti di pulizia adeguati

• Utilizza sempre i cappucci antipolvere quando il connettore non è in uso

• Ispezionare l'estremità della fibra per eventuali danni prima dell'uso

• Non superare il carico di trazione massimo (5 N)

Considerazioni sulla gestione della potenza

• Assicurarsi che la potenza in ingresso non superi il massimo nominale

• Utilizzare un adeguato monitoraggio della potenza per evitare il sovraccarico

• Consentire un'adeguata dissipazione del calore a livelli di potenza elevati

• Montare su un dissipatore di calore per un funzionamento continuo ad alta potenza

Installazione e montaggio

• Montare saldamente l'isolatore utilizzando i 4 fori di montaggio

• Garantire un corretto allineamento per ridurre al minimo ulteriori perdite

• Lasciare spazio sufficiente per il raggio di curvatura della fibra

• Funziona entro l'intervallo di temperature specificato per garantire affidabilità

• Evitare sollecitazioni meccaniche sui pigtail delle fibre

• Garantire il corretto orientamento della porta per la corretta direzione del segnale

• Verificare la direzione avanti/indietro prima dell'installazione

Garanzia di qualità

Box Optronics si impegna a fornire componenti ottici di alta qualità con prestazioni affidabili. Tutti i nostri isolatori ottici ad alta potenza sono sottoposti a test rigorosi e controlli di qualità prima della spedizione.

Garanzia

• Garanzia limitata di 12 mesi dalla data di spedizione

• La garanzia copre i difetti nei materiali e nella lavorazione

• Riparazione o sostituzione gratuita per le unità difettose in garanzia

• La garanzia non copre i danni derivanti da uso improprio, cattiva gestione o modifiche non autorizzate
