Modulo laser sintonizzabile in banda C

Panoramica del prodotto: modulo laser sintonizzabile in banda C

Il modulo laser sintonizzabile in banda C (serie ATLS4 / HTLS4) di Box Optronics è un modulo laser sintonizzabile compatto e integrato che copre l'intera gamma di lunghezze d'onda della banda C e l'uscita accoppiata a fibra.

Il modello ATLS4 è ottimizzato per la regolazione precisa della lunghezza d'onda, fornendo una dimensione tipica del passo della lunghezza d'onda di 22:00, un tempo di commutazione della lunghezza d'onda ≤100 µs e prestazioni di larghezza di linea ridotta inferiore a 5 MHz. È ideale per applicazioni che richiedono un'elevata precisione spettrale, tra cui interrogazioni FBG, caratterizzazione di filtri ottici a banda stretta, test di componenti DWDM e misurazioni fotoniche di precisione.

Il modello HTLS4 è progettato per applicazioni di scansione rapida della lunghezza d'onda, con risposta rapida di sintonizzazione della lunghezza d'onda fino a 1 µs, capacità di scansione ad alta velocità superiore a 1000 nm/s e larghezza di linea di circa 1 MHz. È ottimizzato per il rilevamento FBG dinamico, test di componenti ottici ad alto rendimento e applicazioni di acquisizione spettrale rapida.

Entrambi i modelli condividono lo stesso pacchetto meccanico, interfaccia elettrica e configurazione di uscita in fibra, consentendo ai progettisti di sistema di selezionare il grado di prestazione appropriato in base ai requisiti dell'applicazione senza modificare il progetto di integrazione meccanica o elettrica.

Caratteristiche principali: modulo laser sintonizzabile in banda C

• Ampio intervallo di sintonizzazione della lunghezza d'onda della banda C: 1525–1568 nm (ATLS4)/1525–1569 nm (HTLS4)

• Elevata precisione della lunghezza d'onda: ±10pm assoluto, ±14:00 stabilità, <15:00 ripetibilità

• Velocità di sintonizzazione rapida: ≤100μs (ATLS4)/≤1μs (HTLS4) per passaggio

• Elevata velocità di scansione: >40 nm/s con incrementi delle 22:00 (ATLS4) / >1000 nm/s con incrementi delle 20:00 (HTLS4)

• Passo di lunghezza d'onda fine: 22:00 tipico (ATLS4)/20:00 tipico (HTLS4)

• Elevata potenza di uscita: >10 dBm(10 mW) sull'intera gamma di sintonizzazione

• Eccellente stabilità della potenza: ±0,05 dBm

• Buona planarità di potenza: ≤±0,3 dB

• Rapporto di soppressione della modalità laterale elevato: >35 dB (ATLS4) / >40 dB (HTLS4)

• Rumore a bassa intensità relativa: <-135 dB/Hz

• Larghezza di linea ridotta: <5 MHz (ATLS4)/~1 MHz tipico (HTLS4), statica

• Uscita connettore in fibra FC/APC standard

• Fattore di forma del modulo compatto: 134x104x21 mm

• Alimentazione CC da 5 V, consumo energetico tipico <5 W

• Ampio intervallo di temperature operative: da -20°C a +65°C

Applicazioni tipiche: modulo laser sintonizzabile in banda C

• Sistemi di demodulazione e interrogazione con reticolo in fibra di Bragg (FBG).

• Test e caratterizzazione dei dispositivi ottici passivi (perdita di inserzione, perdita di ritorno, risposta del filtro)

• Test dei componenti DWDM e del multiplexer a divisione di lunghezza d'onda

• Sistemi di rilevamento in fibra ottica per la misurazione di temperatura, deformazione e vibrazioni

• Monitoraggio dello stato strutturale di ponti, tunnel, condutture e pale di turbine eoliche

• Sorgenti laser sintonizzabili per la misurazione e l'analisi dello spettro ottico

• Ricerca e sviluppo nei laboratori di fotonica e comunicazione ottica

• Integrazione OEM in apparecchiature di misurazione e test ottici

Specifiche del prodotto-Modulo laser sintonizzabile in banda C

Specifiche ottiche e di lunghezza d'onda

Specifiche meccaniche ed elettriche

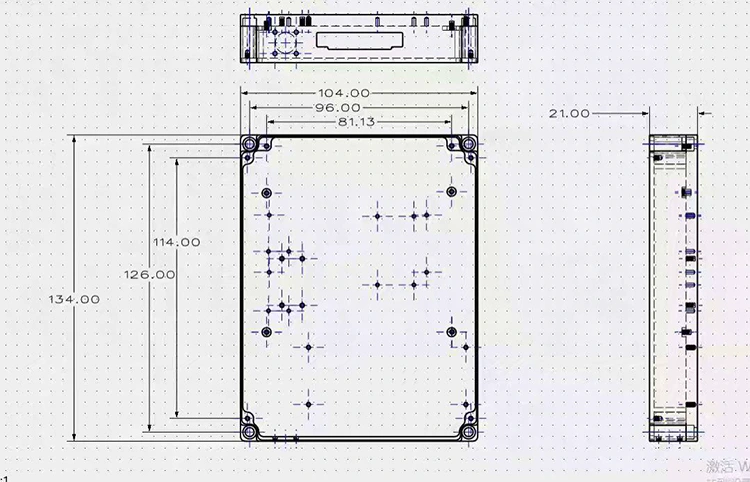

Dimensioni della confezione: modulo laser sintonizzabile in banda C

Dimensioni del modulo: 134 mm (L) × 104 mm (L) × 21 mm (A)

Informazioni per l'ordinazione Modulo laser sintonizzabile in banda C

Nomenclatura dei modelli

Banda XTLS4-C

Esempi: ATLS4-C-Band, HTLS4-C-Band

Domande frequenti (FAQ) - Modulo laser sintonizzabile in banda C

D: Qual è la differenza tra i modelli ATLS4 e HTLS4?

R: ATLS4 e HTLS4 condividono lo stesso pacchetto meccanico, interfaccia elettrica e uscita in fibra, ma differiscono per velocità di sintonizzazione, dimensione del passo e prestazioni della larghezza di linea.

La versione standard ATLS4 fornisce un passo di lunghezza d'onda di 10 pm, un tempo di commutazione della lunghezza d'onda a passo singolo ≤100 µs, una velocità di scansione >40 nm/s (passo di 10 pm) e una larghezza di linea ridotta di <5 MHz, che lo rendono ideale per misurazioni spettrali ad alta risoluzione e caratterizzazione ottica di precisione.

La versione ad alta velocitàHTLS4 fornisce un tempo di commutazione della lunghezza d'onda a passo singolo ≤1 µs e una velocità di scansione >1000 nm/s con risoluzione del passo della lunghezza d'onda di 20 µs, rendendolo ideale per interrogazioni rapide FBG, rilevamento dinamico di fibre e test di componenti ottici ad alta produttività.

Seleziona il modello in base ai requisiti dell'applicazione in termini di velocità di scansione, risoluzione della lunghezza d'onda e rapporto segnale-rumore.

D: Questa sorgente laser sintonizzabile può essere utilizzata per i sistemi di interrogazione FBG?

R: Sì. I moduli laser sintonizzabili ATLS4 e HTLS4 sono ampiamente adatti per i sistemi di interrogazione FBG. La loro precisa capacità di sintonizzazione della lunghezza d'onda, l'elevata risoluzione della lunghezza d'onda e l'uscita ottica stabile consentono il tracciamento accurato degli spostamenti della lunghezza d'onda dell'FBG causati da cambiamenti di temperatura, deformazione e vibrazione. L'ATLS4 è ottimizzato per l'analisi spettrale ad alta risoluzione, mentre l'HTLS4 offre funzionalità di scansione ad alta velocità per il rilevamento dinamico dell'FBG e misurazioni ad alta produttività.

D: Qual è la potenza di uscita e la planarità della potenza?

R: Entrambi i modelli forniscono una potenza di uscita >10dBm su tutta la gamma di accordatura, con stabilità di potenza di ±0,05dBm e appiattimento di potenza di ≤±0,3dB. Il circuito di controllo della potenza integrato mantiene una potenza di uscita costante man mano che la lunghezza d'onda viene sintonizzata, riducendo gli errori di misurazione causati dalla variazione di potenza.

D: Qual è la quantità minima dell'ordine (MOQ)?

R: Il MOQ è 1 unità. Supportiamo quantità di ordini flessibili, da singole unità per ricerca e sviluppo e prototipazione alla produzione in volumi per l'integrazione OEM. Contatta il nostro team di vendita per prezzi specifici per la quantità richiesta.

Scheda tecnica: modulo laser sintonizzabile in banda C

Modulo laser sintonizzabile ATLS4-Band

Modulo laser sintonizzabile in banda HTLS4-C

Modulo laser sintonizzabile Lead Time in banda C

• Produzione standard: 1~2 settimane

• Ordini in grandi quantità: contattaci per un programma di produzione

• Ordini personalizzati: 3~4 settimane

• Spedizione internazionale: ~5 giorni lavorativi (DHL/UPS/FedEx Express)

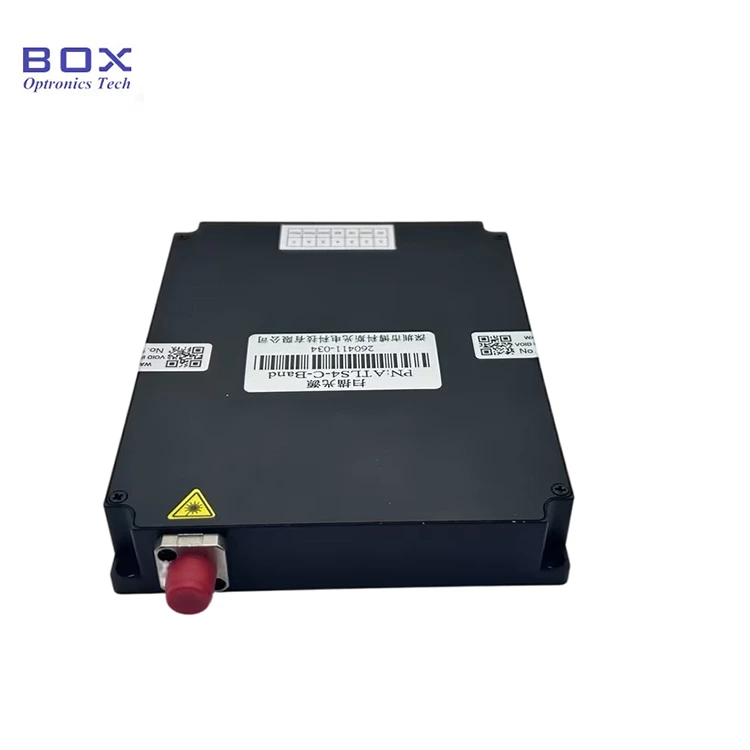

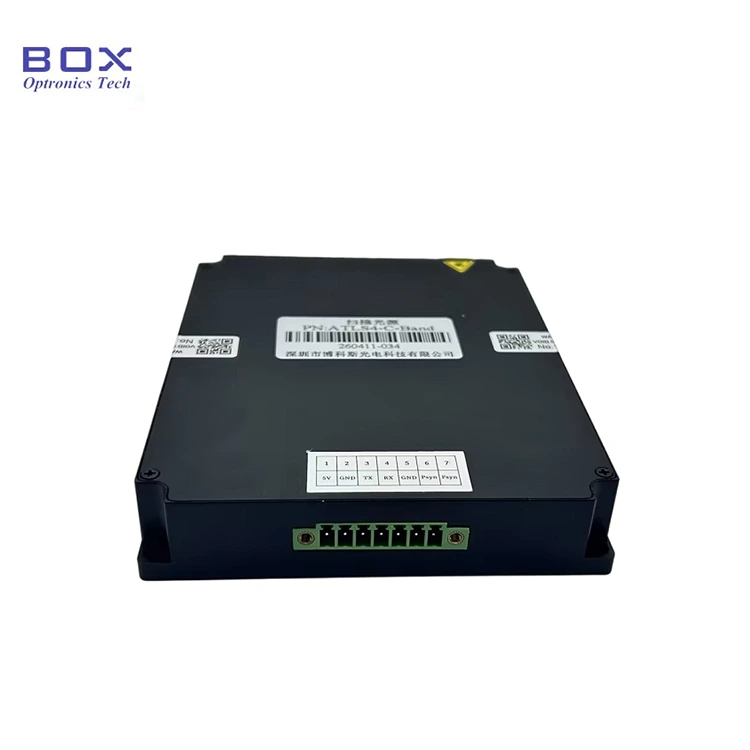

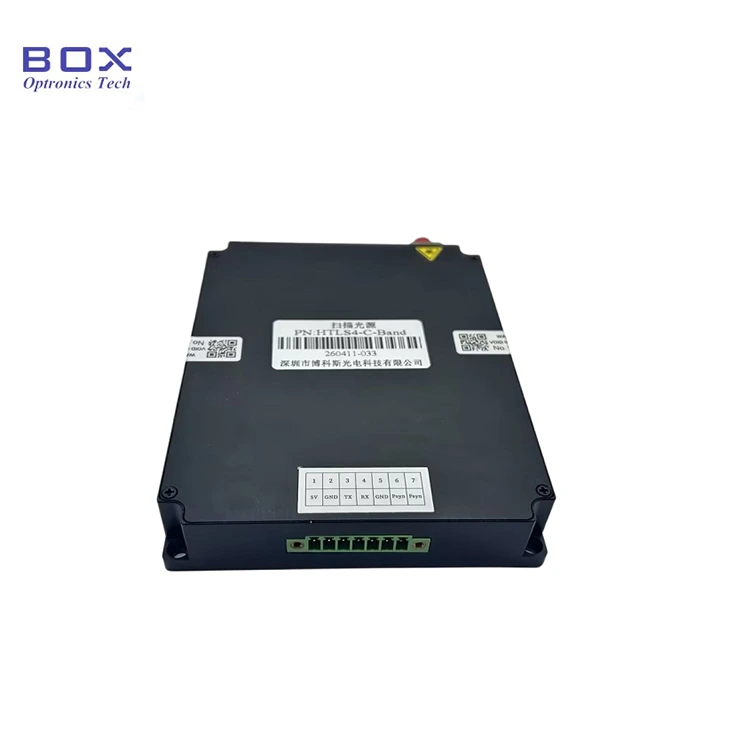

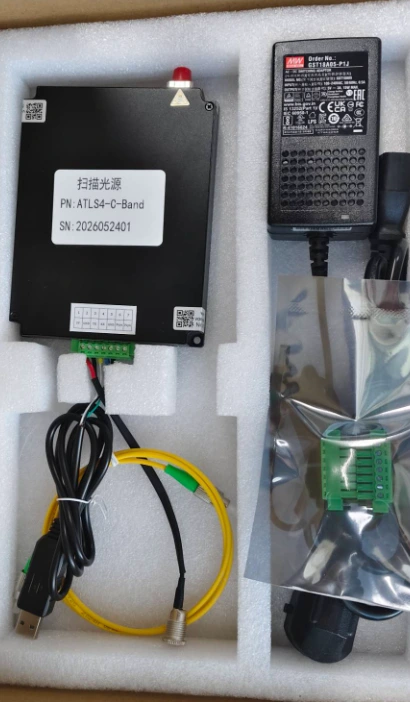

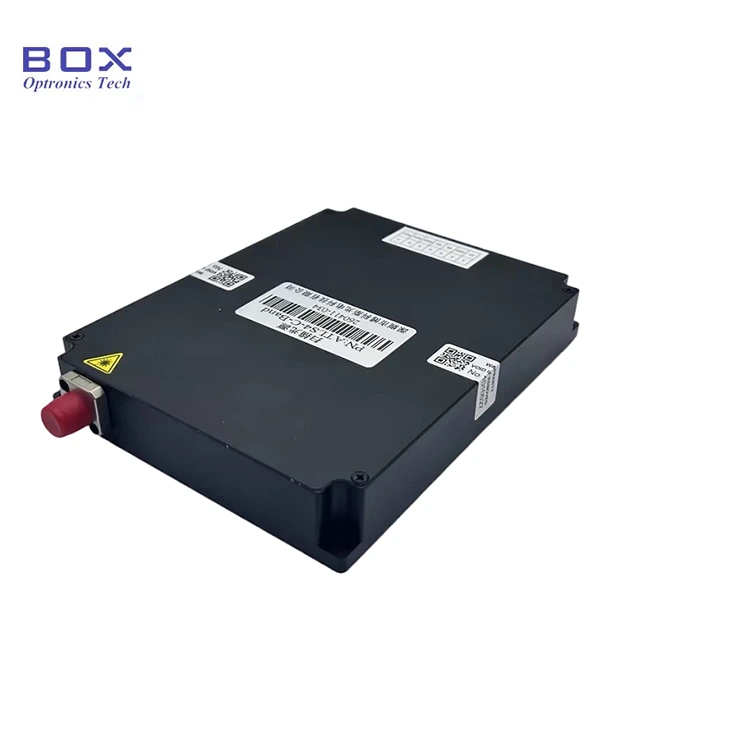

Foto del prodotto reale: modulo laser sintonizzabile in banda C
