Diodo laser a farfalla FP da 520 nm

Sommario

1. Introduzione del 520nm Diodo laser a farfalla FP

2. Specifiche tecniche

3. Caratteristiche del prodotto

4. Applicazioni tipiche

5. Dettagli del prodotto

6. Informazioni sull'ordinazione

7. Scheda tecnica e scheda di prova

8. Condizioni di preventivo e pagamento

9. Tempo di consegna

10. Note operative

11. Garanzia di qualità e Servizio post-vendita

Introduzione al prodotto

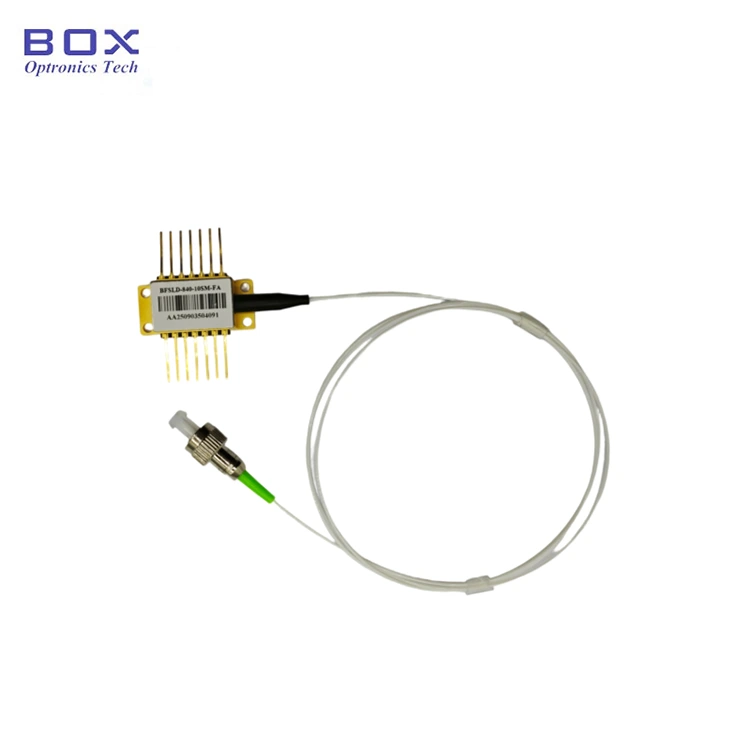

Questo è un diodo laser a farfalla FP da 520 nm con a Pacchetto farfalla a 14 pin. È un diodo laser Fabry-Perot. È dotato di fino a 30 mW potenza di uscita, TEC e termistore integrati. Il tipo di fibra può essere SM-460HP o Fibra PM-S460-HP. Adatto per strumenti ottici. Se i perni lo richiedono saldatura, la temperatura di saldatura non deve superare i 260°C e il tempo di saldatura non deve superare i 10 secondi.

Prodotto Specifiche

Caratteristiche del prodotto

● SM-460HP o fibra PM-S460-HP;

● Accensione dell'uscita a 30 mW;

● 14 pin Pacchetto BTF con TEC e Monitor PD;

● Diodo laser accoppiato a fibra a luce verde visibile.

Applicazioni del prodotto

● Strumenti ottici;

● Trasmissione in fibra ottica sistema;

● Indicazione laser.

Dettagli del prodotto

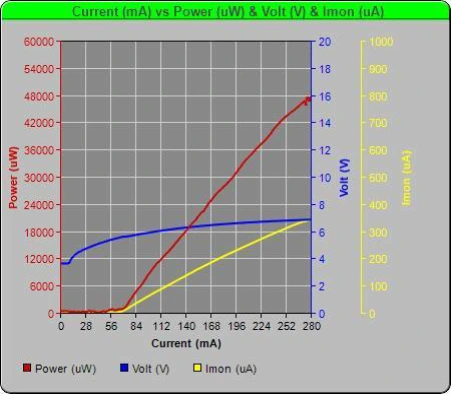

● Spettro tipico: PIV

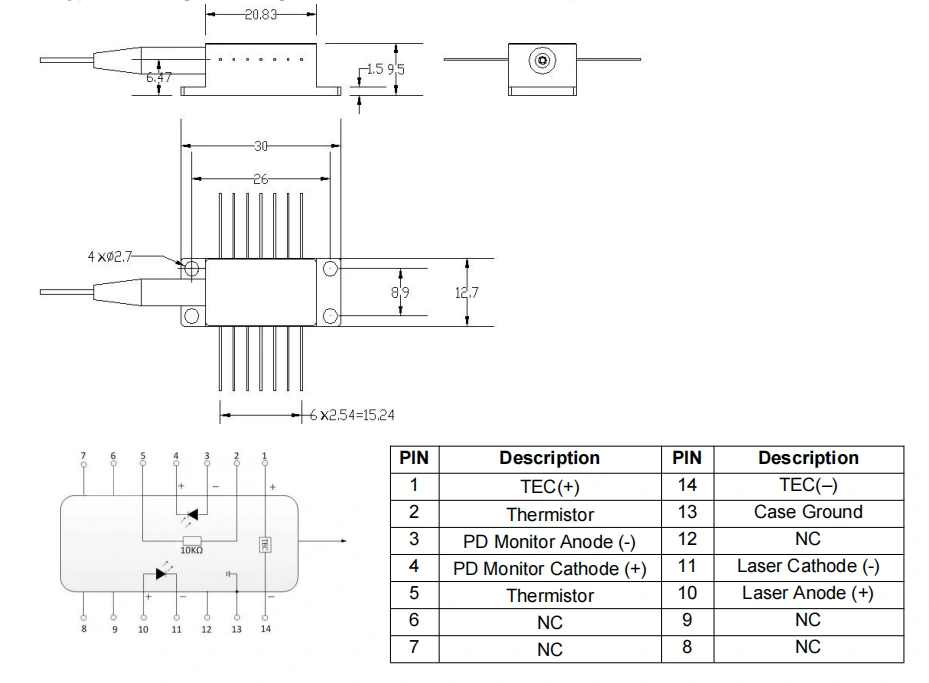

● Disegno della confezione e definizione PIN-OUT (unità: mm) - Farfalla FP da 520 nm Diodo laser

● Esempio di imballaggio

*Dispositivo autonomo; nessun driver integrato (pacchetto modulo con driver il circuito è opzionale).

Ordinare informazioni

ad esempio: BFLD-F520-30SM-FA

(Informazioni sull'ordine: diodo laser a farfalla FP da 520 nm, farfalla a 14 pin pacchetto, potenza in uscita 30 mW, con fibra SM 460 HP, connettore FC/APC)

Per altre esigenze personalizzate, contattare: sales06@boxoptronics.com

Scheda tecnica e Foglio di prova

Scheda dati

Foglio di prova

Termini di preventivo e pagamento

● Condizioni di preventivo

(1) EXW:

Se disponi di un account DHL/UPS/FedEx, Box Optronics consiglia di utilizzarlo l'EXW. Spediamo tramite il tuo account; non addebitiamo il costo di spedizione.

(2) DAP:

Se non hai un account, paga in anticipo il costo di spedizione i prodotti.

● Termini di pagamento

PayPal e T/T sono disponibili.

Tempi di consegna

Per la produzione occorrono circa 10 giorni lavorativi. (Se ce ne sono in stock, sarà spedito più velocemente.)

La logistica internazionale potrebbe richiedere 3-5 giorni lavorativi.

Note operative

● Durante il funzionamento, questo dispositivo emette un raggio laser ad alta intensità; fare non guardare direttamente l'estremità della fibra, poiché ciò potrebbe causare lesioni agli occhi.

● Questo dispositivo è sensibile all'elettricità statica; quindi, rigorosa aderenza sono necessarie misure di protezione antistatica durante l'imballaggio, trasporto e utilizzo. Inoltre, è necessario prendere precauzioni per prevenire sbalzi di tensione, poiché la mancata osservanza di tali precauzioni potrebbe causare danni permanenti al dispositivo (ad esempio, garantendo un'adeguata messa a terra dell'apparecchiatura e indossando un dispositivo antistatico cinturino da polso).

● Le fibre ottiche sono fragili; non utilizzare la fibra per tirare il dispositivo. Quando si inserisce o si rimuove un dispositivo dalla presa, non esercitare pressione oppure tirare la manica situata sul retro dell'alloggiamento dell'apparecchio. Per i dispositivi dotato di connettori, assicurarsi che sia il dispositivo che il connettore della fibra vengono sollevati contemporaneamente durante l'installazione o la rimozione.

● Se i pin richiedono saldatura, la temperatura di saldatura non deve farlo superare i 260°C e il tempo di saldatura non deve superare i 10 secondi. Particolare occorre prestare attenzione a quanto segue: durante il processo di saldatura, il il dispositivo deve essere privo di alimentazione e il saldatore deve essere correttamente messo a terra.

● Durante il processo di accensione, non applicare mai direttamente una corrente elevata, come questo rischia di danneggiare il chip. Accendi invece il dispositivo al livello attuale vicino alla soglia del chip, quindi aumentare gradualmente la corrente in piccolo aumenta fino al raggiungimento del livello desiderato.

● Prima di accendere tutti i componenti, attivare innanzitutto il dispositivo di raffreddamento e quindi procedere con passaggi di accensione incrementali per evitare il surriscaldamento del chip e sovraccarico.

Garanzia di qualità e Servizio post-vendita

● Periodo di garanzia:

Riparazione o sostituzione gratuita per difetti non causati dall'uomo entro 1 anno dall'acquisto. Servizi di manutenzione a pagamento disponibili dopo 1 anno.

● Esclusioni dalla garanzia gratuita:

Durante il periodo di garanzia gratuito, servizi di riparazione o sostituzione gratuiti verrà fornito per guasti causati da problemi di qualità del prodotto. Tuttavia, Box Optronics si riserva il diritto di rifiutare i servizi di riparazione gratuiti nei seguenti casi casi entro il periodo di garanzia:

(1) Danni causati da fattori naturali (ad es. fulmini, polvere) o influenze ambientali.

(2) Malfunzionamenti dovuti a utilizzo improprio da parte dell'utente.

(3) Evidenti danni fisici causati da errore umano.

(4) Smontaggio, modifica o riparazione non autorizzati.

(5) Etichette di garanzia alterate o incomplete sull'alloggiamento.

(6) Danni o perdite durante il trasporto.

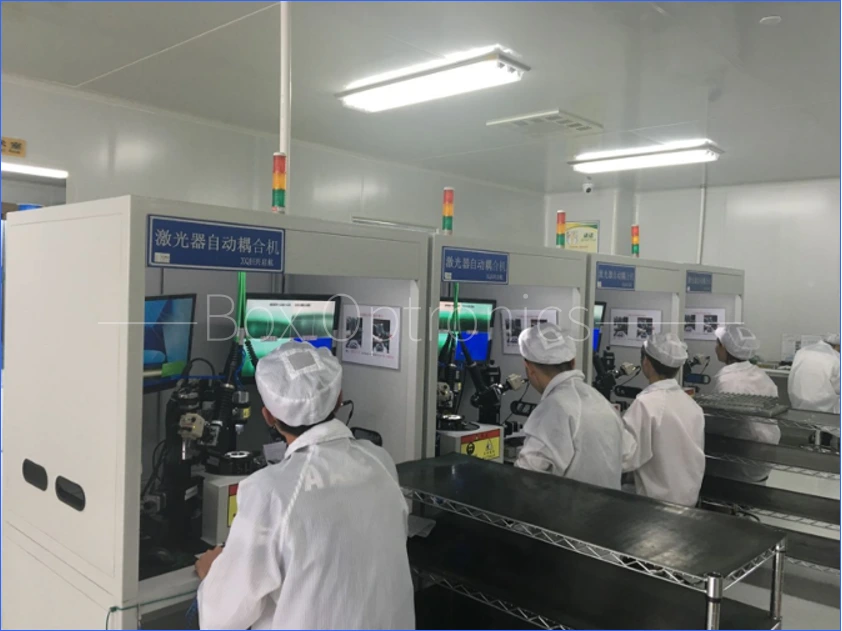

Produzione reale linea
