Diodo laser a farfalla FP da 785 nm

Sommario

1. Introduzione del 785nm Diodo laser a farfalla FP

2. Specifiche tecniche

3. Caratteristiche del prodotto

4. Applicazioni tipiche

5. Dettagli del prodotto

6. Informazioni sull'ordinazione

7. Scheda tecnica e scheda di prova

8. Condizioni di preventivo e pagamento

9. Tempo di consegna

10. Note operative

11. Garanzia di qualità e Servizio post-vendita

Introduzione al prodotto

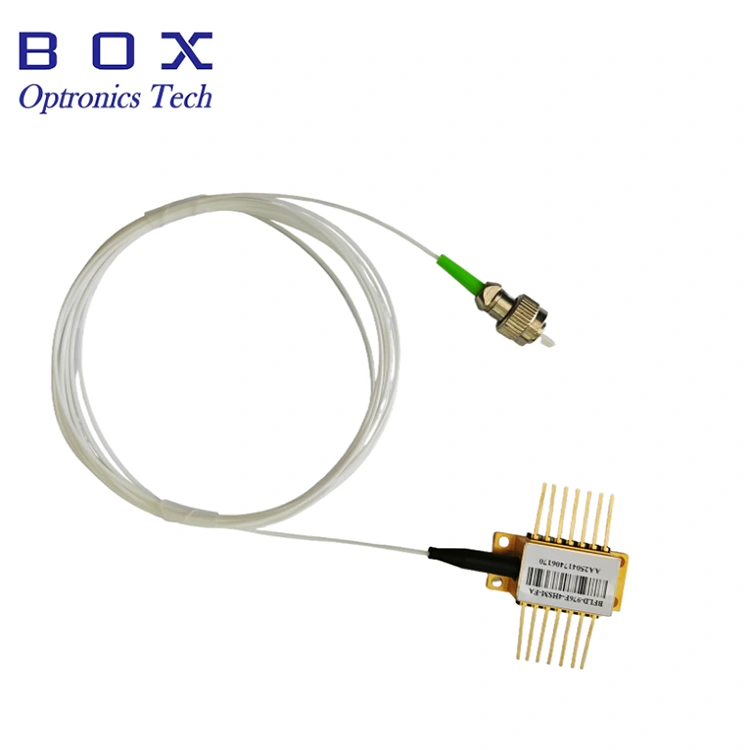

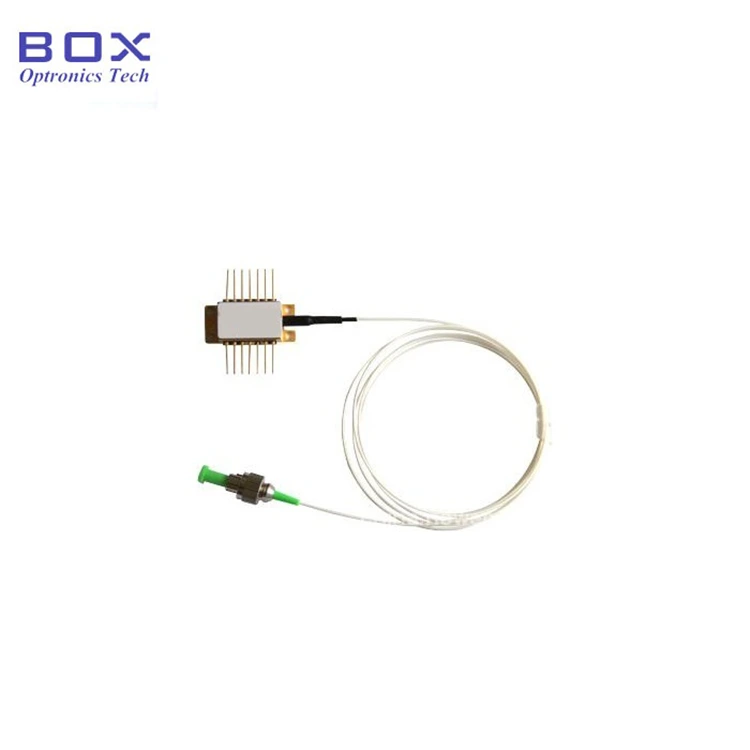

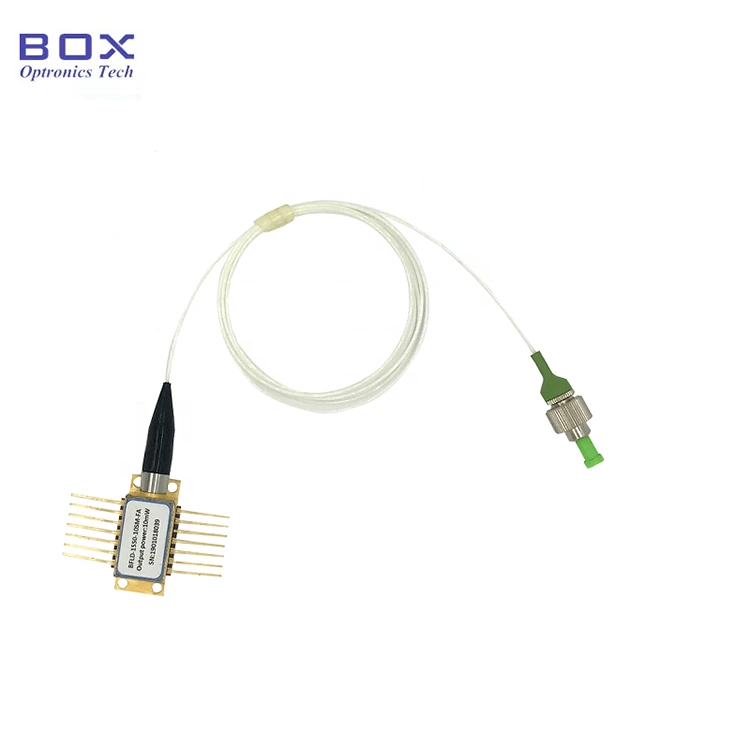

Questo è un diodo laser a farfalla FP da 785 nm, caratterizzato da fino a 30 mW di potenza in uscita. Il tipo di fibra può essere SM785-HP o PM780-HP e integra TEC, fotodiodo di monitoraggio e termistore. Il Il tubo protettivo da 900um e il connettore FC/APC sono opzionali. Se i perni lo richiedono saldatura, la temperatura di saldatura non deve superare i 260°C e il tempo di saldatura non deve superare i 10 secondi. Un pacchetto modulo/banco con un circuito driver, È disponibile una potenza di uscita di 50 mW.

Prodotto Specifiche

Caratteristiche del prodotto

● SM785-HP o fibra PM780-HP;

● Accensione dell'uscita a 30 mW;

● 14 pin Pacchetto BTF con TEC, termistore e Monitorare il PD.

Applicazioni del prodotto

● Sorgente luminosa;

● Rilevamento in fibra ottica sistema;

● Lavorazione dei materiali.

Dettagli del prodotto

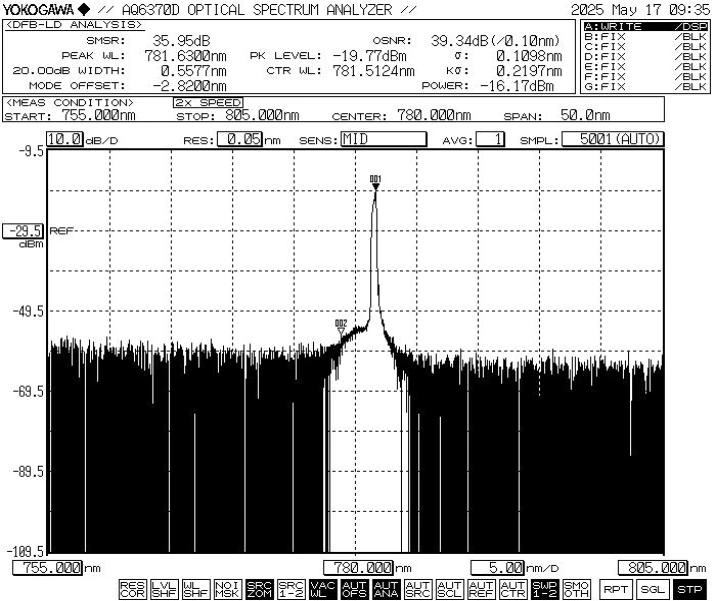

● Spettro tipico: 785 nm, tolleranza WL +/-10 nm.

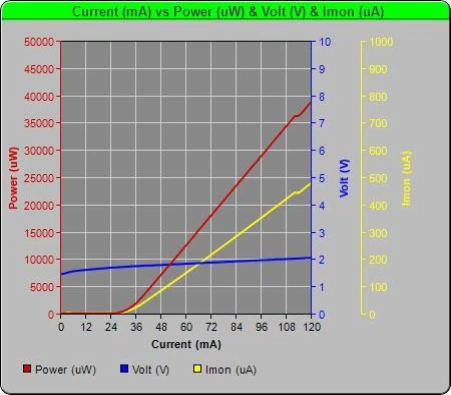

● Diodo laser a farfalla FP PIV-785nm da 30 mW

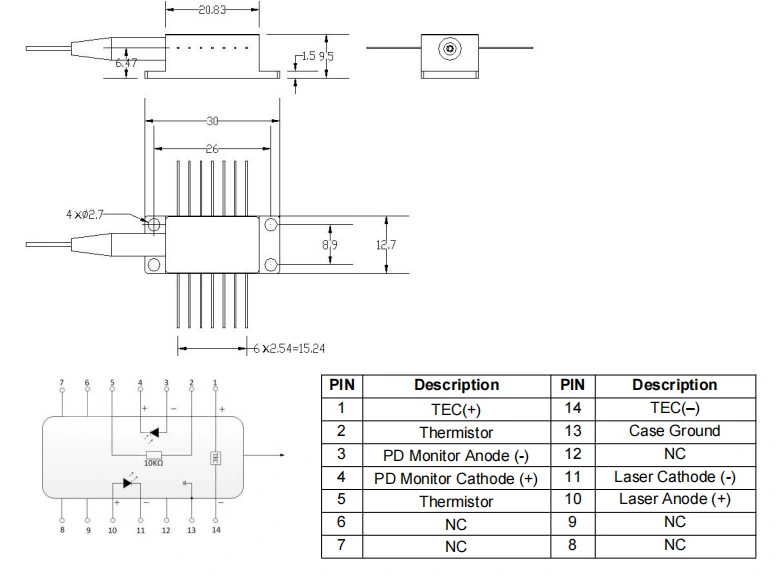

● Disegno della confezione e definizione PIN-OUT (unità: mm) -785nm FP Butterfly Diodo laser

● Accessori standard

*Dispositivo autonomo; nessun driver integrato (pacchetto modulo con driver il circuito è opzionale).

Ordinare informazioni

ad esempio: BFLD-F785-30SM-FA

(Informazioni sull'ordine: diodo laser a farfalla FP da 785 nm, uscita 30 mW alimentazione, fibra SM Hi780, connettore FC/APC, pin della pompa).

Per altre esigenze personalizzate, contattare: sales06@boxoptronics.com

Scheda tecnica e Foglio di prova

Scheda dati

Foglio di prova

Condizioni di preventivo e pagamento

● Condizioni di preventivo

(1) EXW:

Se disponi di un account DHL/UPS/FedEx, Box Optronics consiglia di utilizzarlo l'EXW. Spediamo tramite il tuo account; non addebitiamo il costo di spedizione.

(2) DAP:

Se non hai un account, paga in anticipo il costo di spedizione i prodotti.

● Termini di pagamento

PayPal e T/T sono disponibili.

Tempi di consegna

Per la produzione occorrono circa 10 giorni lavorativi. (Se ce ne sono in stock, sarà spedito più velocemente.)

La logistica internazionale potrebbe richiedere 3-5 giorni lavorativi.

Note operative

● Pericolo di radiazioni laser: quando il dispositivo è in funzione, emette un raggio laser ad alta intensità. Non guardare direttamente l'estremità della fibra, poiché ciò potrebbe causare lesioni agli occhi.

● Protezione ESD: questo dispositivo è sensibile alle cariche elettrostatiche. Pertanto, devono essere adottate rigorose misure di protezione antistatica essere rispettate durante l'imballaggio, il trasporto e l'uso. Inoltre, dovrebbero essere prese precauzioni per prevenire sovratensioni di alimentazione, in caso di mancata osservanza di tali precauzioni potrebbe causare danni permanenti al dispositivo (ad esempio, assicurarsi che l'attrezzatura sia adeguata messa a terra e indossare un braccialetto antistatico).

● Gestione di fibre e dispositivi: ottica le fibre sono fragili. Non tirare il dispositivo utilizzando la fibra. Quando si inserisce o rimuovendo il dispositivo dalla presa, non applicare pressione o tirare il manicotto sul retro dell'alloggiamento del dispositivo. Per i dispositivi dotati di connettori, assicurarsi che sia il dispositivo che il connettore della fibra vengano sollevati contemporaneamente durante l'installazione o la rimozione.

● Requisiti di saldatura dei pin: se i pin devono essere saldati, la temperatura di saldatura non deve superare i 260°C e il il tempo di saldatura non deve superare i 10 secondi. Prestare particolare attenzione a seguente: durante il processo di saldatura, il dispositivo deve essere privo di alimentazione stato e il saldatore deve essere adeguatamente messo a terra.

● Operazione di accensione: durante l'accensione processo, non applicare mai direttamente una corrente elevata, poiché ciò potrebbe danneggiare il chip. Accendi invece il dispositivo a un livello di corrente vicino alla soglia del chip e quindi aumentare gradualmente la corrente con piccoli incrementi fino al livello desiderato è raggiunto.

● Sequenza di raffreddamento e accensione: Prima accendere tutti i componenti, attivare prima il dispositivo di raffreddamento, quindi procedere fasi di accensione incrementali per prevenire il surriscaldamento e il sovraccarico del chip.

Garanzia di qualità e Servizio post-vendita

● Periodo di garanzia:

Riparazione o sostituzione gratuita per difetti non causati dall'uomo entro 1 anno dall'acquisto. Servizi di manutenzione a pagamento disponibili dopo 1 anno.

● Esclusioni dalla garanzia gratuita:

Durante il periodo di garanzia gratuito, servizi di riparazione o sostituzione gratuiti verrà fornito per guasti causati da problemi di qualità del prodotto. Tuttavia, Box Optronics si riserva il diritto di rifiutare i servizi di riparazione gratuiti nei seguenti casi casi entro il periodo di garanzia:

(1) Danni causati da fattori naturali (ad es. fulmini, polvere) o influenze ambientali.

(2) Malfunzionamenti dovuti a utilizzo improprio da parte dell'utente.

(3) Evidenti danni fisici causati da errore umano.

(4) Smontaggio, modifica o riparazione non autorizzati.

(5) Etichette di garanzia alterate o incomplete sull'alloggiamento.

(6) Danni o perdite durante il trasporto.
