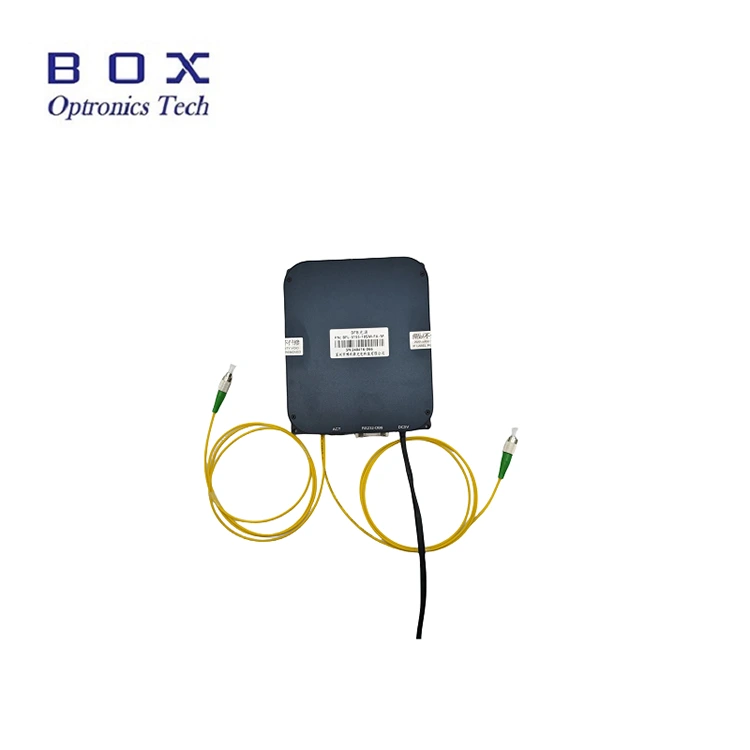

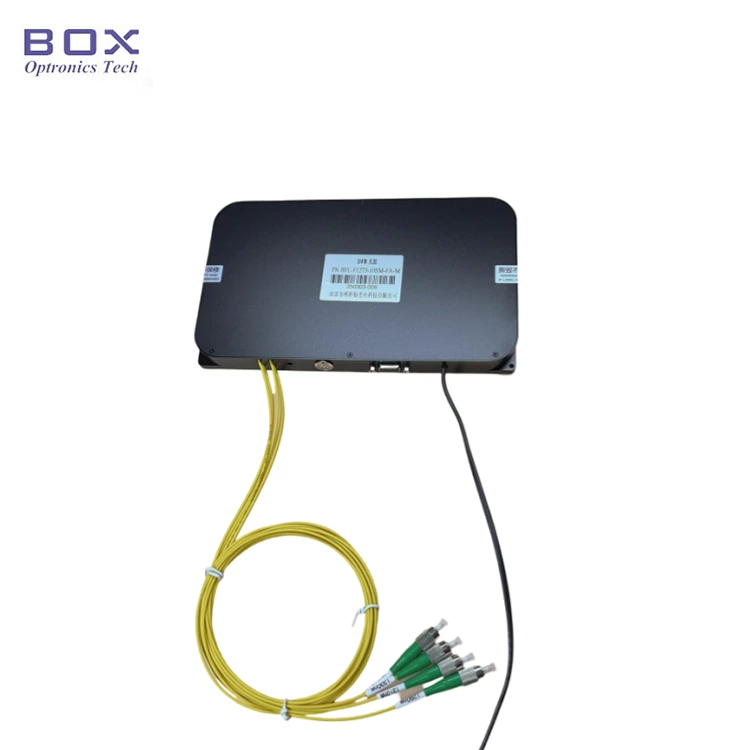

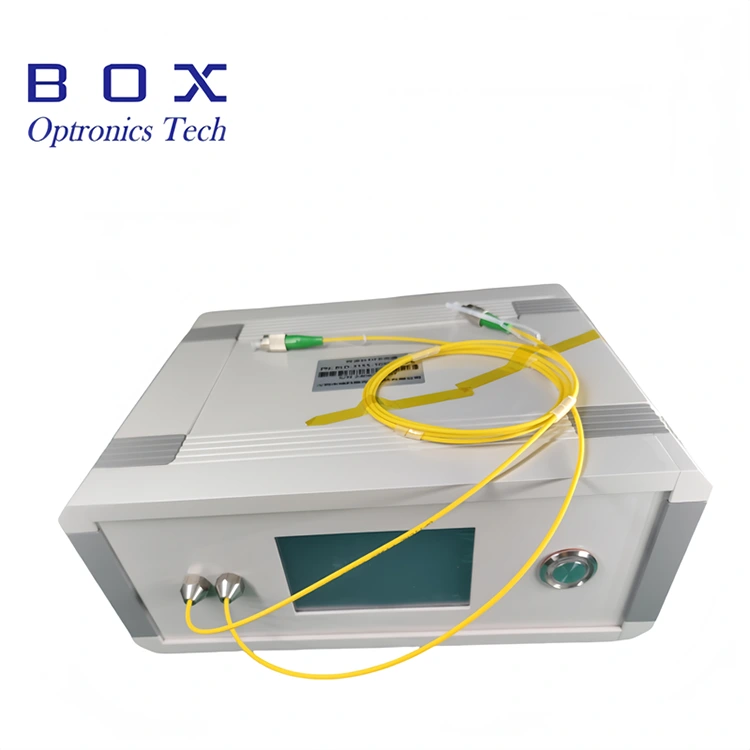

Si tratta di una sorgente laser DFB multicanale con lunghezze d'onda liberamente configurabili e funzionamento a onda continua (CW). Le opzioni di lunghezza d'onda disponibili includono CWDM (1270~1650 nm), canali DWDM ITU 18~64, lunghezze d'onda LAN-WDM, nonché lunghezze d'onda specifiche come 1030 nm e 1064 nm. Il prodotto è disponibile in due configurazioni: un'unità desktop autonoma o un'opzione modulare integrabile; dotato di interfacce di comunicazione e software di monitoraggio. Gli utenti possono scegliere tra una potenza di uscita fissa o una configurazione con potenza regolabile. Questa sorgente laser DFB multicanale supporta il funzionamento come sorgente luminosa a canale singolo o uscita simultanea su più canali.
|
Parametro |
Unità |
Doppi canali |
Quattro canali |
Nota |
|
Lunghezza d'onda di lavoro |
nm |
1310/1550 |
1270/1290/1310/1330 |
personalizzabile |
|
Lunghezza d'onda opzionale |
nm |
1030 1064 1270 1290 1310 1330 1350 1370 1390 1410 1450 1470 1490 1510 1530 1550 1570 1590 1610 1625 nm 1650 nm 1683 nm |
Tipo DFB |
|
|
Potenza in uscita |
mW |
20/10/Altro |
personalizzabile |
|
|
Modalità laterale Rapporto di soppressione |
dB |
>30 |
|
|
|
Modalità di lavoro |
- |
CW |
|
|
|
Gamma di regolazione della potenza |
- |
10~100% |
|
|
|
Stabilità a breve termine (15 minuti) |
dB |
≤±0,02 Equivalente ≤±0,5% |
|
|
|
Stabilità a lungo termine (8 ore) |
dB |
≤±0,05 Equivalente ≤±1,2% |
|
|
|
Connettore |
- |
FC/APC |
personalizzabile |
|
|
Tipo di fibra |
- |
Hi1060/SMF-28/PM1550 |
personalizzabile |
|
|
Pacchetto |
mm |
195(L)×220(P)×120(A) |
Da banco |
|
|
150(L)×125 (P)×20 (A) |
Modulo |
|||
|
Alimentazione elettrica |
V |
CA 110~240 V, <20 W |
Da banco |
|
|
CC 5 V/4 A, <15 W |
Modulo |
|||
|
Consumo energetico |
W |
≤60 |
|
|
|
Intervallo di temperatura operativa |
℃ |
-5~+55 |
|
|
|
Intervallo di temperatura di conservazione |
℃ |
-40~+85 |
|
|
● Lunghezze d'onda e potenze di uscita personalizzabili;
● 2~16 canali disponibili;
● Potenza di uscita fissa o regolabile;
● Elevata stabilità dell'output, dimensioni ridotte e avvio rapido.
● WDM, AWG, perdita differenziale del dispositivo PLC, rilevamento della perdita di ritorno;
● OCT oftalmico;
● Calibrazione dei dispositivi in fibra e sistemi di test dei componenti passivi.
● Lunghezze d'onda disponibili (nm):
|
1030 |
1064 |
1270 |
1290 |
1310 |
1330 |
|
1350 |
1370 |
1390 |
1410 |
1450 |
1470 |
|
1490 |
1510 |
1530 |
1550 |
1570 |
1590 |
|
1610 |
1625 |
1650 |
1683 |
|
|

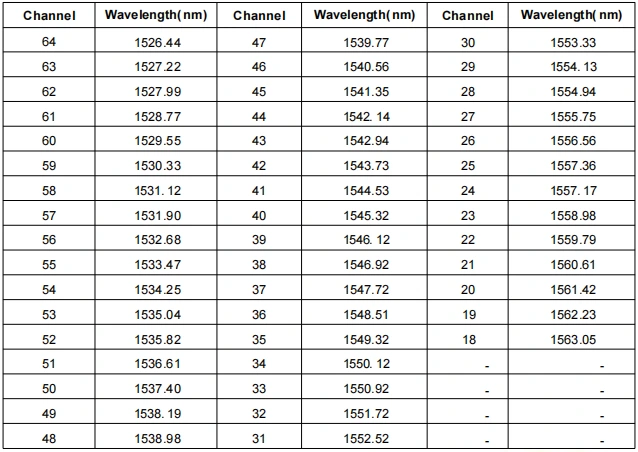

● Canale ITU 18~64 lunghezze d'onda (mm):

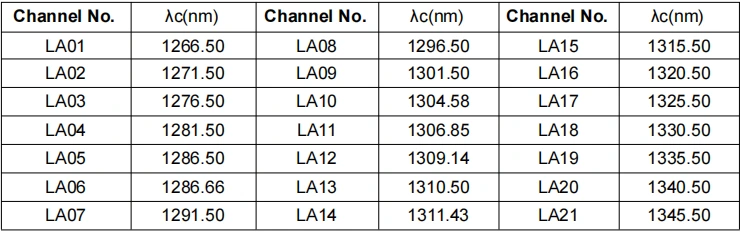

● Lunghezze d'onda LAN-WDM (mm):
Passaggio 1. Disimballaggio: prima del montaggio verificare che tutti gli accessori siano completi.
Passaggio 2. Alimentazione: collegato a un alimentatore a commutazione CC o a un alimentatore regolato che soddisfi i requisiti di alimentazione. Utilizzare solo l'adattatore di alimentazione originale abbinato (DC5V o DC12V). Adattatori di alimentazione non corretti possono danneggiare la sorgente luminosa. (Adattatore di alimentazione fornito secondo gli standard di tensione locali.)
Passaggio 3. Collegamento della fibra di uscita: aprire il cappuccio antipolvere sul connettore o sulla flangia della fibra, controllare l'estremità della fibra e collegare la fibra o giuntare la fibra al dispositivo o al misuratore di potenza da testare dopo aver confermato che non vi siano inquinamento e danni.
Setp4. Connessione al computer host: utilizzare il cavo dati USB-RS485 DB9 per collegare la sorgente laser DFB multicanale e il computer; il computer deve prima installare un driver della porta seriale dedicato per identificare il cavo dati della porta seriale, altrimenti il software del computer host e il modulo della sorgente luminosa non possono essere collegati e comunicati correttamente. Si prega di chiedere a Box Optronics il driver.

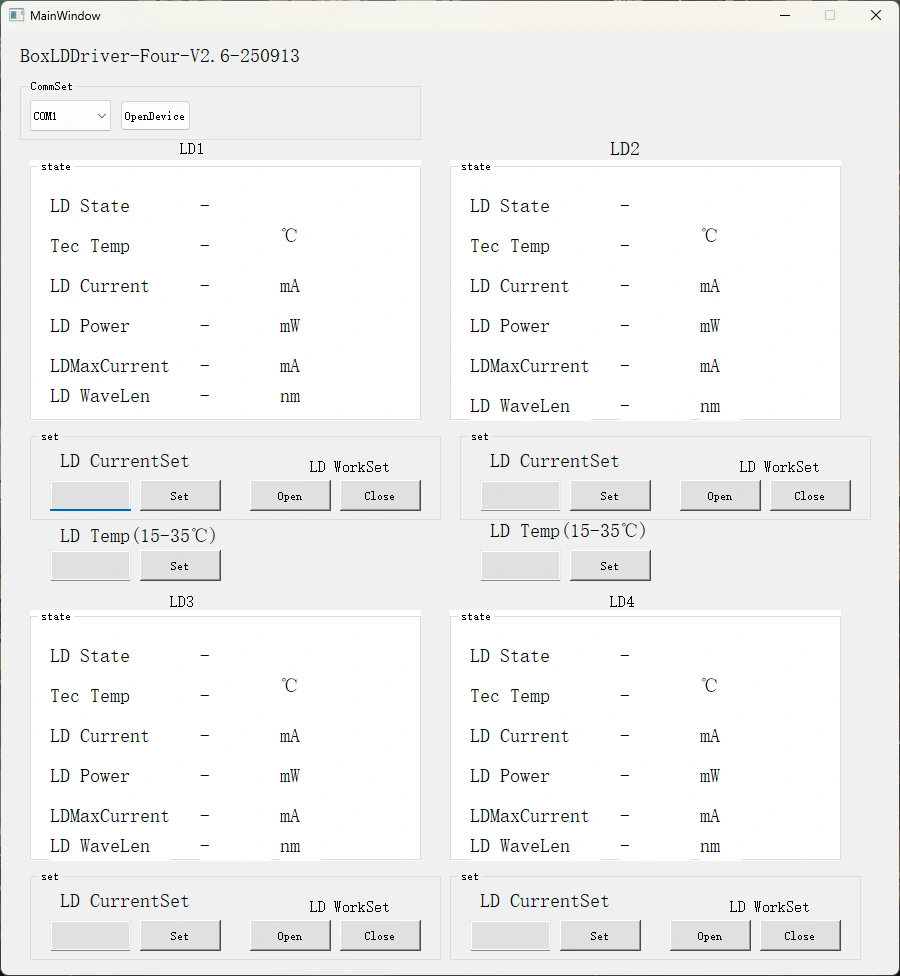

Passaggio 5. Software di controllo: Box Optronics fornisce il comando seriale o il software per PC per controllare la corrente LD e la temperatura LD della sorgente laser DFB multicanale. Scegli la porta corretta, imposta la corrente e la temperatura, quindi fai clic sul pulsante Apri. (Per evitare danni, aumentare lentamente la corrente del convertitore durante il funzionamento iniziale. Non applicare immediatamente la corrente completa.)
