Diodo laser DFB da 1392 nm TO-CAN

Panoramica del prodotto - Diodo laser DFB da 1392 nm TO-CAN

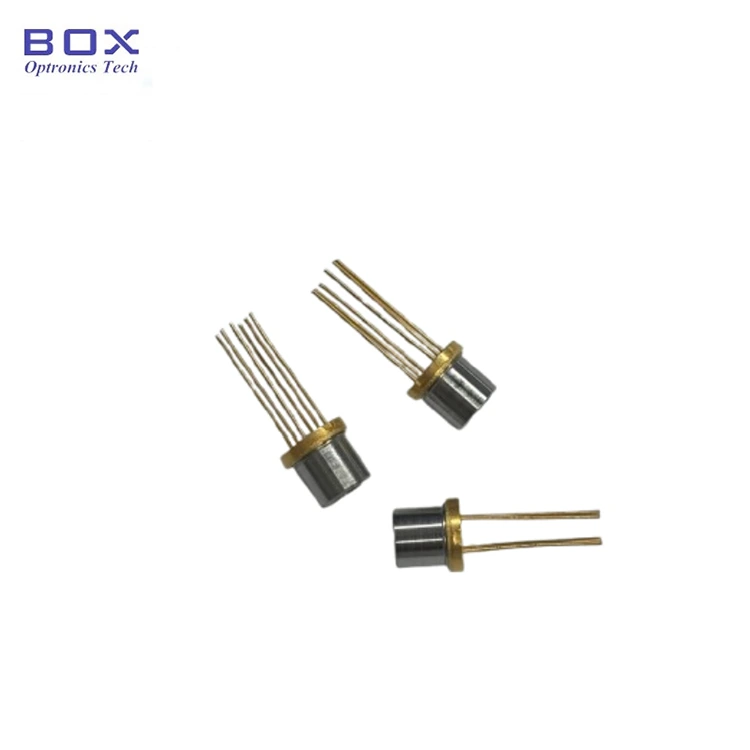

Il diodo laser DFB TO-CAN da 1392 nm (modello: BLD-D1392.5TO60-AL) di Box Optronics presenta una lunghezza d'onda centrale di 1392,5 nm (1391,5–1393,5 nm) e un'uscita ottica di 5 mW attraverso una lente asferica con una lunghezza focale di 7,5 mm. Progettato per l'accoppiamento ottico nello spazio libero, questo diodo laser DFB da 1392 nm è adatto per l'accoppiamento di celle a gas, l'analisi del gas e l'integrazione del sistema di rilevamento ottico.

Il TEC integrato e il termistore supportano il controllo della temperatura per la stabilizzazione della lunghezza d'onda. Un contenitore metallico ermetico TO60 con una configurazione a 6 pin fornisce un fattore di forma compatto e robusto per analizzatori di gas e strumenti di rilevamento ottico industriale.

Caratteristiche principali - Diodo laser DFB da 1392 nm TO-CAN

· Lunghezza d'onda centrale: 1392,5 nm (intervallo 1391,5–1393,5 nm), elevata precisione della lunghezza d'onda +/- 1 nm

· Elevata potenza di uscita ottica: minimo 5 mW

· Corrente di soglia bassa

· Raffreddatore termoelettrico integrato (TEC), termistore

· Pacchetto ermetico compatto TO60 con uscita lente asferica

Applicazioni tipiche: diodo laser DFB da 1392 nm TO-CAN

· Rilevamento del vapore acqueo (H₂O) tramite TDLAS

· Spettroscopia con celle a gas nello spazio libero

· Sorgenti laser DFB da 1392 nm per analizzatori di gas

· Monitoraggio dell'umidità dei processi industriali

· Strumenti ottici di rilevamento gas e spettroscopia

· Ricerca fotonica e sistemi di analisi dei gas OEM

Specifiche del prodotto - Diodo laser DFB da 1392 nm TO-CAN

Valutazioni massime assolute

Caratteristiche Elettro-ottiche (T = 25°C)

Caratteristiche TECNICHE

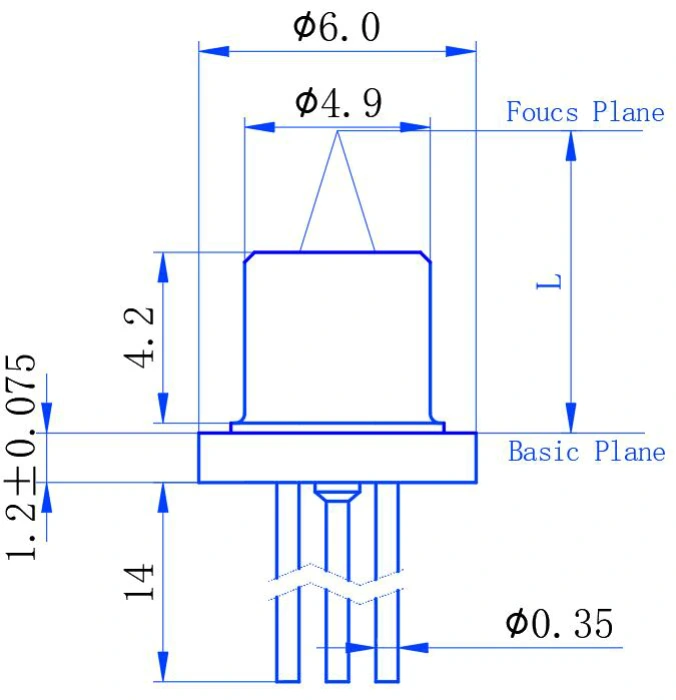

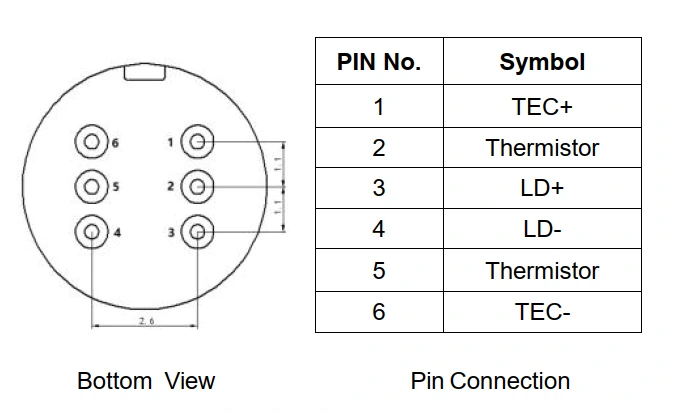

Definizione di pacchetto e pin

Informazioni per l'ordinazione - Diodo laser DFB da 1392 nm TO-CAN

Nomenclatura dei modelli

BLD - D XXXX A XX - X

Esempio: BLD-D1392.5TO60-AL

Scheda tecnica - Diodo laser DFB da 1392 nm TO-CAN

Scheda dati

Domande frequenti (FAQ)

D: Quale gas può essere rilevato con il laser DFB da 1392 nm?

R: La lunghezza d'onda di 1392 nm è comunemente utilizzata per la spettroscopia di assorbimento del vapore acqueo (H₂O) e può essere applicata al rilevamento di umidità e vapore acqueo basato su TDLAS. La linea di assorbimento specifica e le condizioni operative devono essere valutate in base alla concentrazione del gas, alla lunghezza del percorso ottico e alla progettazione del sistema. Box Optronics offre anche diodi laser DFB ad altre lunghezze d'onda per diversi requisiti di rilevamento del gas.

D: Qual è la differenza tra questo laser DFB TO60 e un laser DFB con confezione a farfalla?

R: Le differenze principali sono il formato del pacchetto, l'interfaccia ottica e il costo.

La versione TO60 è dotata di un contenitore metallico ermetico compatto con TEC integrato, termistore e lente asferica per l'accoppiamento ottico nello spazio libero.

I laser Butterfly DFB sono generalmente disponibili con uscita in fibra pigtail e possono integrare funzioni aggiuntive come un isolatore ottico e un fotodiodo di monitoraggio, a seconda della configurazione.

Grazie al pacchetto più semplice e all'uscita ottica con spazio libero, la versione TO60 offre un'opzione più conveniente per il rilevamento di gas e altre applicazioni in cui non sono richiesti l'accoppiamento in fibra e funzioni integrate aggiuntive. La scelta dipende dal metodo di accoppiamento ottico richiesto, dalle dimensioni del contenitore e dall'architettura del sistema.

D: In che modo il TEC integrato migliora le prestazioni di rilevamento dei gas?

R: Il TEC integrato e il termistore da 10 kΩ forniscono il controllo della temperatura per il laser DFB, aiutando a mantenere condizioni operative stabili e a ridurre la deriva della lunghezza d'onda causata dalle variazioni di temperatura. Il controllo della temperatura è importante nei sistemi TDLAS perché la lunghezza d'onda del laser deve rimanere allineata con la caratteristica di assorbimento del target. Le specifiche TEC devono essere considerate insieme all'intervallo di temperatura operativa del laser e ai requisiti del sistema di rilevamento del gas completo.

Prodotti correlati

· Diodo laser a farfalla DFB da 1392 nm 10 mW

· Diodo laser a farfalla DFB da 760 nm 10 mW

· Laser a farfalla DFB a 14 PIN da 1512 nm e 10 mW

· Diodo laser DFB da 1574 nm per il rilevamento di CO2

· Fotodiodo PIN InGaAs con area attiva da 1 mm

Note operative e gestione

· I diodi laser sono dispositivi sensibili alle scariche elettrostatiche (ESD). Durante la movimentazione è necessario seguire sempre le corrette procedure di protezione ESD.

· I moduli devono essere maneggiati come i normali dispositivi a semiconduttore per evitare danni elettrostatici. Per una conservazione e un trasporto sicuri, i moduli devono essere imballati con materiale a prova di ESD.

· Per assemblare i moduli su un PCB, il banco di lavoro, il saldatore e il corpo umano devono essere messi a terra.

· Conserva i dispositivi non utilizzati alla temperatura di conservazione consigliata (da -40 °C a +85 °C) in imballaggi antistatici.

· Non superare i valori nominali massimi assoluti specificati nella scheda tecnica, inclusi 100 mA di corrente diretta massima e 2 V di tensione diretta massima.

· Utilizza sempre un driver per diodi laser con limitazione di corrente e protezione da sovratensione.

· Abilita la stabilizzazione della temperatura TEC prima di applicare la corrente di azionamento del laser per prestazioni ottimali e stabilità della lunghezza d'onda.

· Evita di toccare la superficie asferica della lente a dita nude per evitare contaminazioni. Se è necessaria la pulizia, utilizzare alcool isopropilico (IPA) e un tampone privo di lanugine.

· Temperatura di riflusso della saldatura: massimo 260°C per 10 secondi. Evitare tempi o temperature di saldatura eccessivi.
