Laser DFB da 1582 nm per il rilevamento del gas H2S

Panoramica del prodotto   - Laser DFB da 1582 nm per il rilevamento di gas H2S

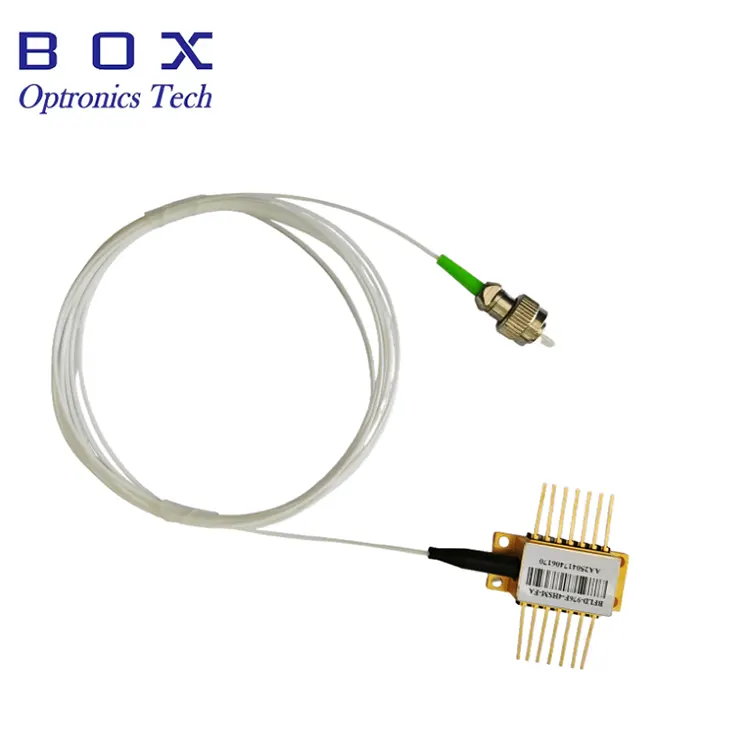

Il laser DFB da 1582 nm per il rilevamento di gas H2S di Box Optronics è un laser a feedback distribuito MQW ad alte prestazioni progettato per il rilevamento di idrogeno solforato (H₂S) e il rilevamento in fibra ottica. La precisione della lunghezza d'onda è di +/- 1 nm, l'intervallo di lunghezze d'onda è 1581–1583 nm e fornisce una potenza di uscita ottica minima di 10 mW tramite fibra SM o PM. Il TEC integrato e il termistore da 10 kΩ supportano la stabilizzazione della lunghezza d'onda, mentre il coefficiente di corrente della lunghezza d'onda da 0,01 nm/mA consente la regolazione precisa della lunghezza d'onda. Un isolatore ottico ≥30 dB riduce le riflessioni posteriori e il pacchetto a farfalla a 14 pin con due opzioni di piedinatura fornisce un'integrazione flessibile del sistema.

Caratteristiche principali   - Laser DFB da 1582 nm per il rilevamento del gas H2S

· Lunghezza d'onda centrale: 1582 nm, tolleranza WL di +/- 1 nm (intervallo 1581–1583 nm)

· Elevata potenza di uscita ottica: 10 mW/20 mW

· Rapporto di soppressione in modalità laterale elevato: ≥ 35 dB minimo, 40 dB tipico (CW)

· Isolatore ottico integrato: isolamento ≥30 dB

· Raffreddatore termoelettrico (TEC) integrato e termistore da 10 kΩ per la stabilizzazione della lunghezza d'onda

· Pacchetto a farfalla a 14 pin standard del settore, opzioni di piedinatura di Tipo 1 e Tipo 2

· Codino in fibra SM o fibra PM

Applicazioni tipiche - Laser DFB da 1582 nm per il rilevamento di gas H2S

· Rilevamento e monitoraggio di gas di idrogeno solforato (H2S) tramite TDLAS

· Spettroscopia a modulazione di lunghezza d'onda (WMS) per il rilevamento di H2S

· Sicurezza H₂S industriale e monitoraggio ambientale

· Analisi di petrolio e gas, sostanze chimiche e gas delle acque reflue

· Monitoraggio dei gas di processo e analisi delle emissioni

· Spettroscopia NIR e strumenti per l'analisi dei gas

· Integrazione OEM negli analizzatori di gas H₂S e nei sistemi di sicurezza industriale

Specifiche del prodotto   - Laser DFB da 1582 nm per rilevamento gas H2S

Valutazioni massime assolute

Caratteristiche elettro-ottiche (T = temperatura laser 25°C)

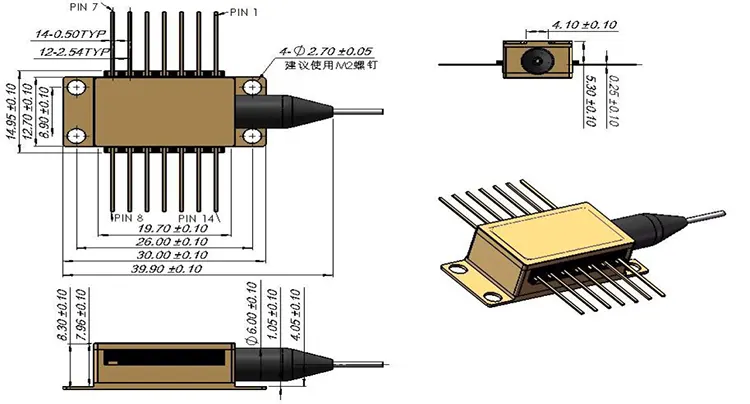

Definizione di pacchetto e pin: laser DFB da 1582 nm per rilevamento di gas H2S

Configurazione di tipo 1 pin

Configurazione di tipo 2 pin

Informazioni per l'ordinazione   - Laser DFB da 1582 nm per rilevamento gas H2S

Nomenclatura dei modelli

BFLD - XXXX - XX - XX - XX (-X)

Esempio: BFLD-1582-10SM-FA

Scheda tecnica e foglio di prova   - Laser DFB da 1582 nm per rilevamento di gas H2S

scheda dati

foglio di prova

Domande frequenti (FAQ)

D: Perché 1582 nm è adatto al rilevamento di gas H₂S?

R: La regione con lunghezza d'onda di 1582 nm contiene caratteristiche di assorbimento di H₂S ed è stata dimostrata per il rilevamento di tracce di H₂S utilizzando laser DFB e tecniche TDLAS/QEPAS. In TDLAS, la lunghezza d'onda del laser viene scansionata attraverso la linea di assorbimento del bersaglio e l'assorbimento risultante viene analizzato per determinare la concentrazione di H₂S. La regione da 1582 nm è compatibile anche con i componenti in fibra ottica standard e con la matura tecnologia laser DFB. Una larghezza di linea ridotta e un SMSR elevato consentono un controllo preciso della lunghezza d'onda per il rilevamento spettroscopico.

D: Perché è importante un isolatore ottico integrato per i sistemi di rilevamento del gas?

R: Le riflessioni posteriori provenienti da connettori in fibra, celle a gas, divisori di fascio e altri componenti ottici possono causare feedback ottico, portando a fluttuazioni della potenza di uscita, instabilità della modalità e instabilità della lunghezza d'onda. Un isolatore ottico integrato con isolamento ≥ 30 dB sopprime il feedback ottico e aiuta a mantenere stabili il funzionamento del laser e le linee di base di misurazione. La sua efficacia è particolarmente preziosa nei sistemi TDLAS basati su fibra con riflessioni ottiche significative.

D: Qual è la quantità minima dell'ordine (MOQ)?

R: Il MOQ è 1 pz. Sono disponibili piccole quantità per ricerca e sviluppo, prototipazione e valutazione iniziale, mentre è possibile supportare volumi maggiori per la produzione di analizzatori di gas e programmi OEM. Contatta il nostro team di vendita per conoscere i prezzi in base alla quantità richiesta.

D: Posso ottenere una lunghezza d'onda personalizzata per una specie di gas diversa?

R: Sì. Box Optronics offre laser DFB a varie lunghezze d'onda abbinati alle caratteristiche di assorbimento del gas per TDLAS e altre applicazioni spettroscopiche. Le lunghezze d'onda disponibili includono soluzioni per H₂S, CO₂, CH₄, H₂O, CO, NH₃, O₂ e altri gas. Contattaci con i requisiti relativi al gas target e alla lunghezza d'onda per una verifica di fattibilità e un preventivo.
