Sorgente luminosa a banda larga SLD 1310 nm

Sommario

1. Introduzione della sorgente luminosa a banda larga SLD 1310 nm

2. Specifiche del prodotto

3. Caratteristiche del prodotto

4. Applicazioni tipiche

5. Dettagli del prodotto

6. Informazioni sull'ordine

7. Scheda tecnica e foglio di prova

8. Condizioni di preventivo e pagamento

9. Guida operativa

10. Note operative e manutenzione

11. Garanzia di qualità e servizio post-vendita

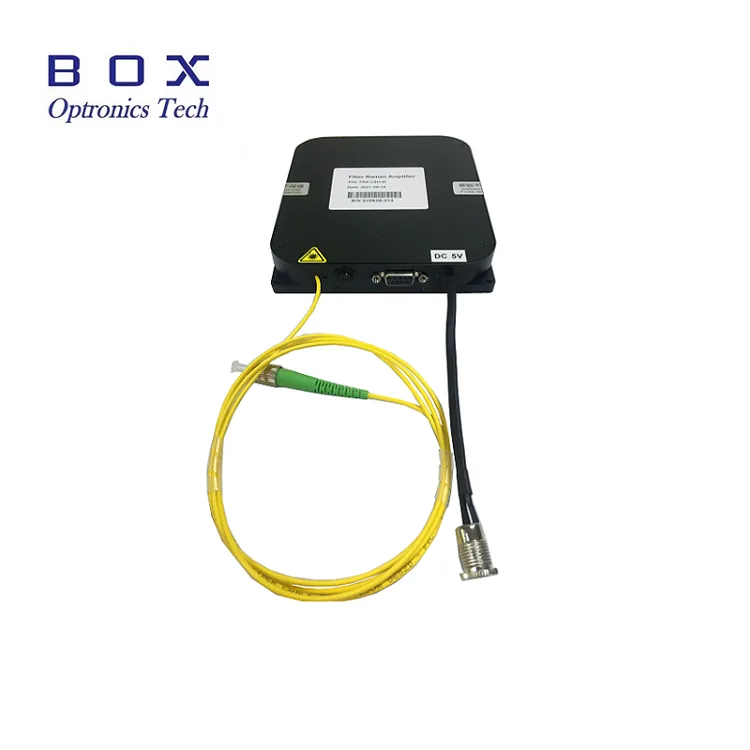

Introduzione al prodotto: sorgente luminosa a banda larga SLD 1310 nm

La sorgente luminosa a banda larga SLD da 1310 nm fornisce un'emissione a banda larga stabile e a bassa coerenza con un'ampiezza spettrale tipicamente > 30 nm e una potenza di uscita disponibile a 1/3/10/15 mW. L'accoppiamento in fibra SMF-28e o PM, la bassa ondulazione spettrale e il pacchetto compatto lo rendono ideale per il rilevamento in fibra ottica, l'imaging OCT e le misurazioni ottiche di precisione. Questa sorgente luminosa a banda larga SLD è ottimizzata per applicazioni di comunicazione ottica, imaging biomedico e test di dispositivi in ​​fibra ottica.

Specifiche del prodotto: sorgente luminosa a banda larga SLD 1310 nm

Caratteristiche del prodotto: sorgente luminosa a banda larga SLD 1310 nm

● 1/3/10/15 mW Diversi livelli di potenza disponibili per soddisfare le diverse esigenze;l

● Ampio spettro;

● Bassa ondulazione spettrale;

● Pacchetto e dimensioni personalizzati.

Applicazioni del prodotto: sorgente luminosa a banda larga SLD 1310 nm

● Rilevamento in fibra ottica;

● Imaging medico;

● Misurazione di precisione;

● Test del dispositivo in fibra ottica.

Dettagli prodotto-Sorgente luminosa a banda larga SLD 1310 nm

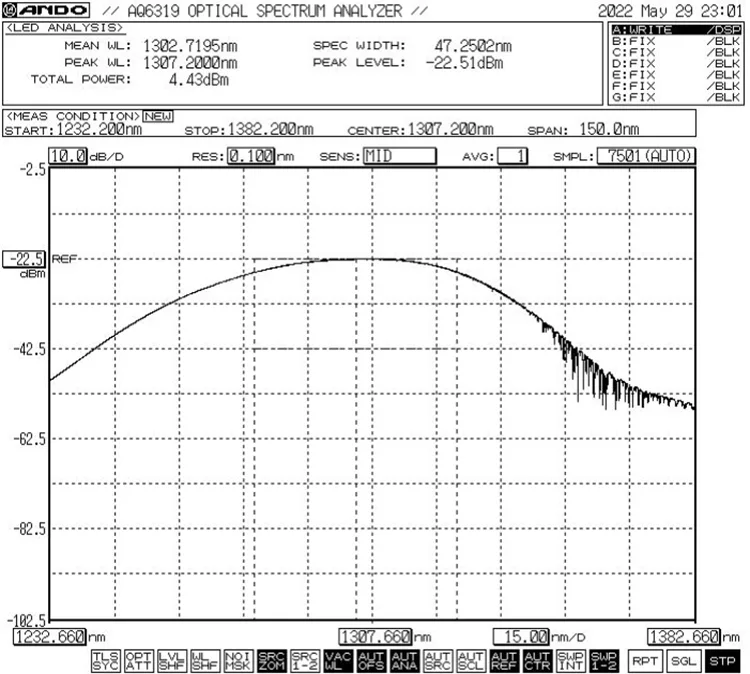

● Riferimento spettrale: larghezza di banda -3 dB min. 30 nm

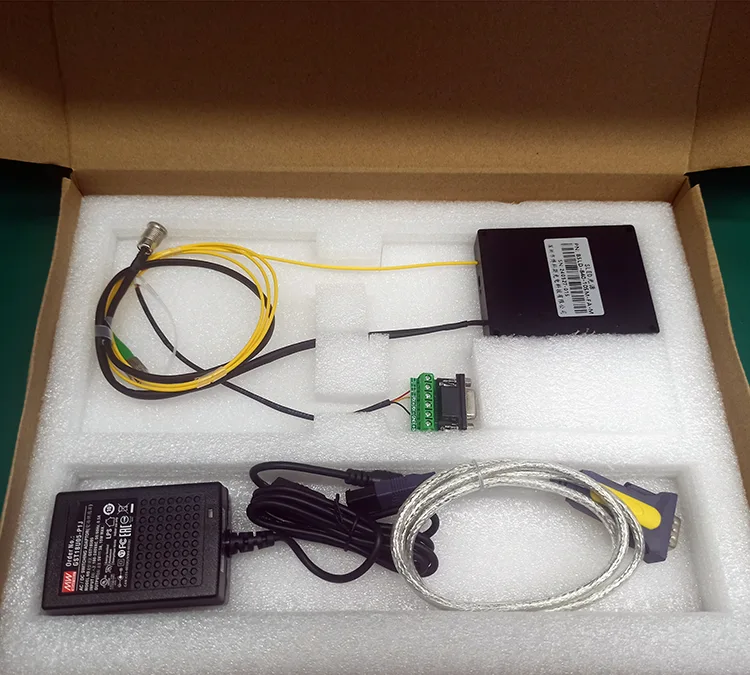

● Accessori standard

Informazioni per l'ordinazione: sorgente luminosa a banda larga SLD 1310 nm

ad esempio: BSLD-1310-10SM-FA-M

(Informazioni sull'ordine: sorgente luminosa a banda larga SLD 1310 nm, potenza in uscita 10 mW, fibra SM, con connettore FC/APC, pacchetto moduli).

Scheda tecnica e foglio test: sorgente luminosa a banda larga SLD 1310 nm

Scheda dati

Foglio di prova

Condizioni di preventivo e pagamento-Sorgente luminosa a banda larga SLD 1310 nm

● Condizioni di preventivo

(1) EXW

(2) DAP

(3) Altro

● Termini di pagamento

PayPal e T/T sono disponibili.

Passaggi operativi: sorgente luminosa a banda larga SLD 1310 nm

Passaggio 1. Disimballaggio: prima del montaggio verificare che tutti gli accessori siano completi.

Passaggio 2. Alimentazione: collegato a un alimentatore a commutazione CC o a un alimentatore regolato che soddisfi i requisiti di alimentazione. Utilizzare solo l'adattatore di alimentazione originale abbinato (DC5V o DC12V). Adattatori di alimentazione non corretti possono danneggiare la sorgente luminosa. (Adattatore di alimentazione fornito secondo gli standard di tensione locali.)

Passaggio 3. Collegamento della fibra di uscita: aprire il cappuccio antipolvere sul connettore o sulla flangia della fibra, controllare l'estremità della fibra e collegare la fibra o giuntare la fibra al dispositivo o al misuratore di potenza da testare dopo aver confermato che non vi siano inquinamento e danni.

Setp4. Collegamento al computer host: utilizzare il cavo della porta verde e il cavo dati USB-RS485 DB9 per collegare la sorgente luminosa a banda larga SLD 1310 nm e il computer; il computer deve prima installare un driver della porta seriale dedicato per identificare il cavo dati della porta seriale USB-RS485, altrimenti il ​​software del computer host e il modulo della sorgente luminosa non possono essere collegati e comunicati correttamente. Si prega di chiedere a Box Optronics il driver.

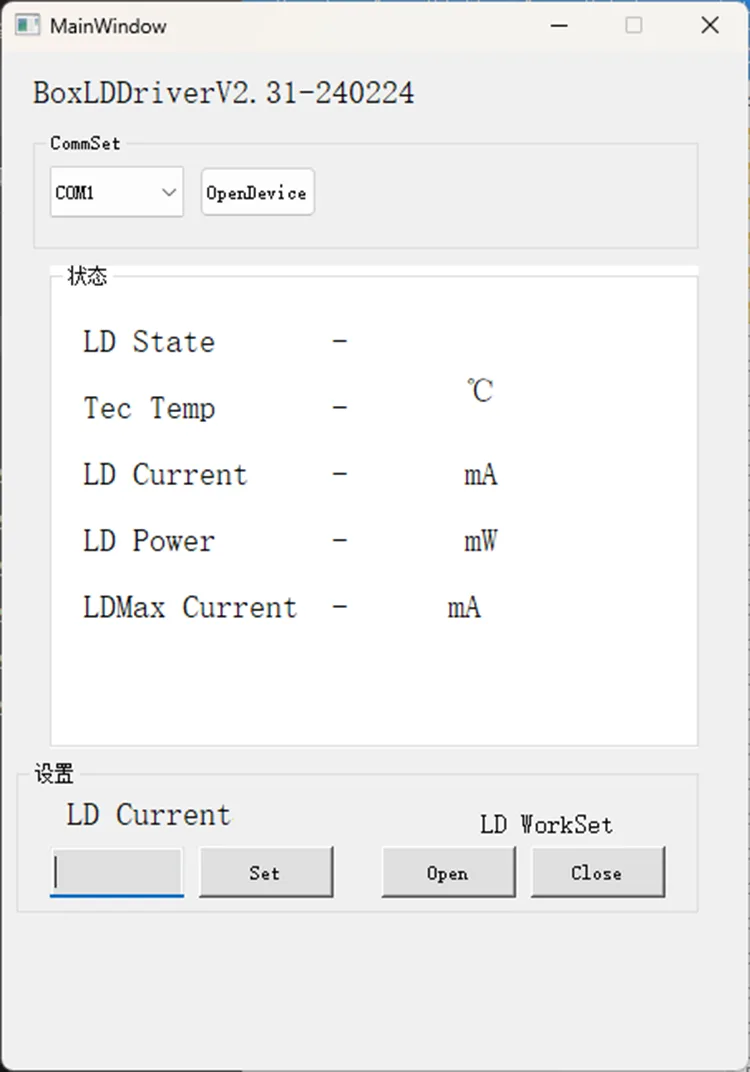

Passaggio 5. Software di controllo: Box Optronics fornisce il comando seriale o il software per PC per controllare la corrente LD della sorgente luminosa a banda larga SLD da 1310 nm. Scegli la porta corretta, imposta la corrente, quindi fai clic sul pulsante Apri. (Per evitare danni, aumentare lentamente la corrente del convertitore durante il funzionamento iniziale. Non applicare immediatamente la corrente completa.)

Passaggio 6. Dopo l'uso, fare clic sul pulsante di chiusura, spegnere l'alimentazione e scollegare la connessione in fibra.

Note di funzionamento e manutenzione: sorgente luminosa a banda larga SLD 1310 nm

● Pulire i connettori in fibra con un panno privo di lanugine e ispezionarli con un rilevatore di estremità della fibra prima del collegamento. Collegare/scollegare sempre le fibre senza alimentazione per evitare bruciature alle estremità. I connettori in fibra ottica devono essere coperti con cappucci antipolvere.

● Evitare frequenti collegamenti/scollegamenti dei connettori in fibra per evitare l'accumulo di polvere e danni alle superfici terminali.

● Prendere precauzioni contro umidità, polvere e corrosione; conservare in un luogo asciutto.

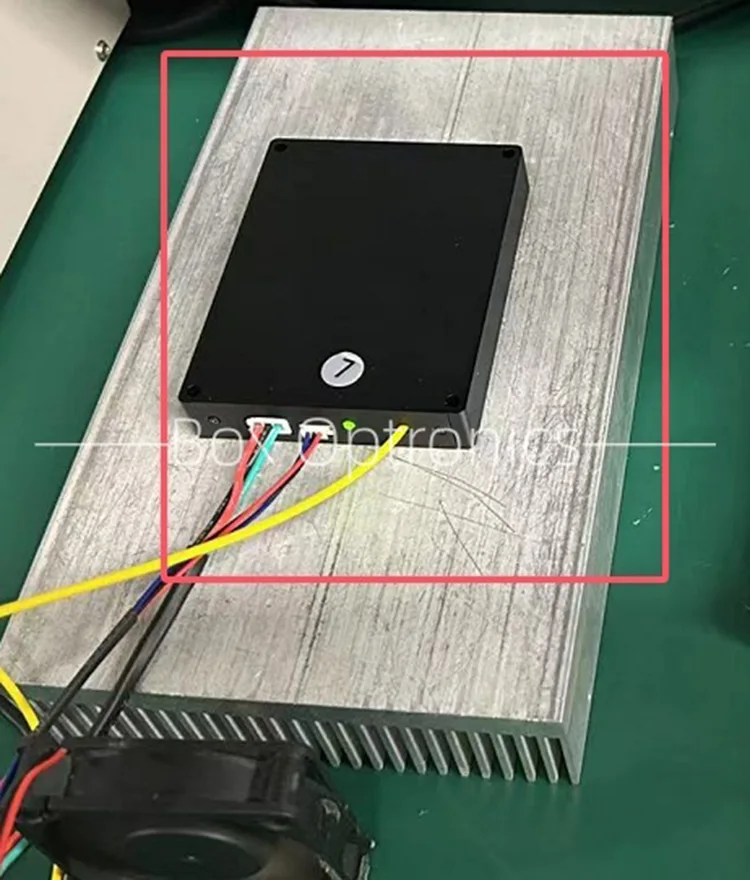

● In caso di utilizzo a lungo termine, posizionarlo su un dissipatore di calore.

Garanzia di qualità e servizio post-vendita: sorgente luminosa a banda larga SLD 1310 nm

● Periodo di garanzia:

Riparazione o sostituzione gratuita per difetti non causati dall'uomo entro 1 anno dall'acquisto. Servizi di manutenzione a pagamento disponibili dopo 1 anno.

● Esclusioni dalla garanzia gratuita:

Durante il periodo di garanzia gratuita, verranno forniti servizi gratuiti di riparazione o sostituzione per guasti causati da problemi di qualità del prodotto. Tuttavia, Box Optronics si riserva il diritto di rifiutare i servizi di riparazione gratuiti nei seguenti casi entro il periodo di garanzia:

(1) Danni causati da fattori naturali (ad es. fulmini, polvere) o da influssi ambientali.

(2) Malfunzionamenti dovuti a utilizzo improprio da parte dell'utente.

(3) Evidenti danni fisici causati da errore umano.

(4) Smontaggio, modifica o riparazione non autorizzati.

(5) Etichette di garanzia alterate o incomplete sull'alloggiamento.

(6) Danni o perdite durante il trasporto.
