Sorgente luminosa SLD da 1060 nm 1064 nm

Sommario

1. Introduzione della sorgente luminosa SLD da 1060 nm 1064 nm

2. Specifiche tecniche

3. Caratteristiche del prodotto

4. Applicazioni tipiche

5. Accessori standard

6. Guida operativa sicura

7. Informazioni sull'ordine

8. Scheda tecnica e foglio di prova

9. Condizioni di preventivo e pagamento

10. Tempi di consegna

11. Note operative e manutenzione

12. Garanzia di qualità e servizio post-vendita

Introduzione al prodotto

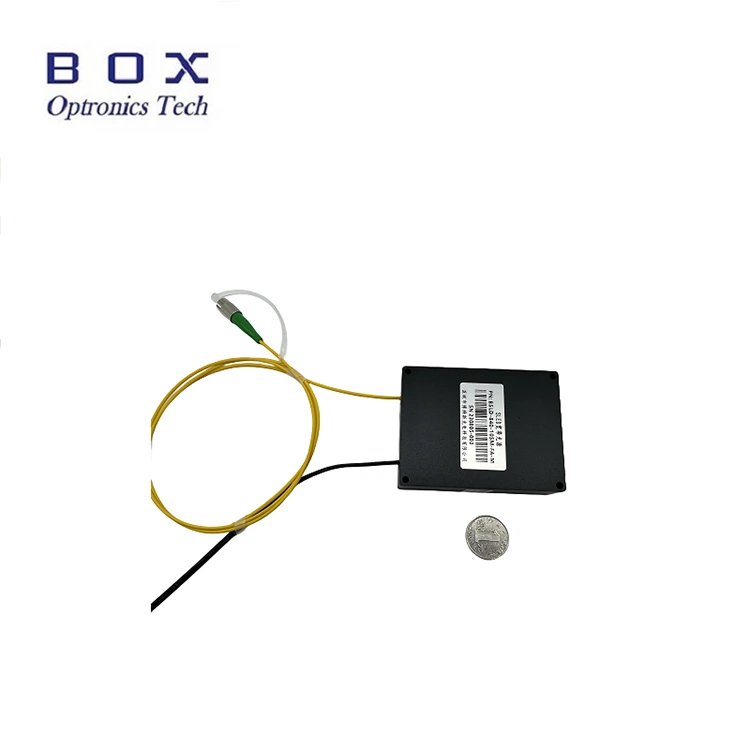

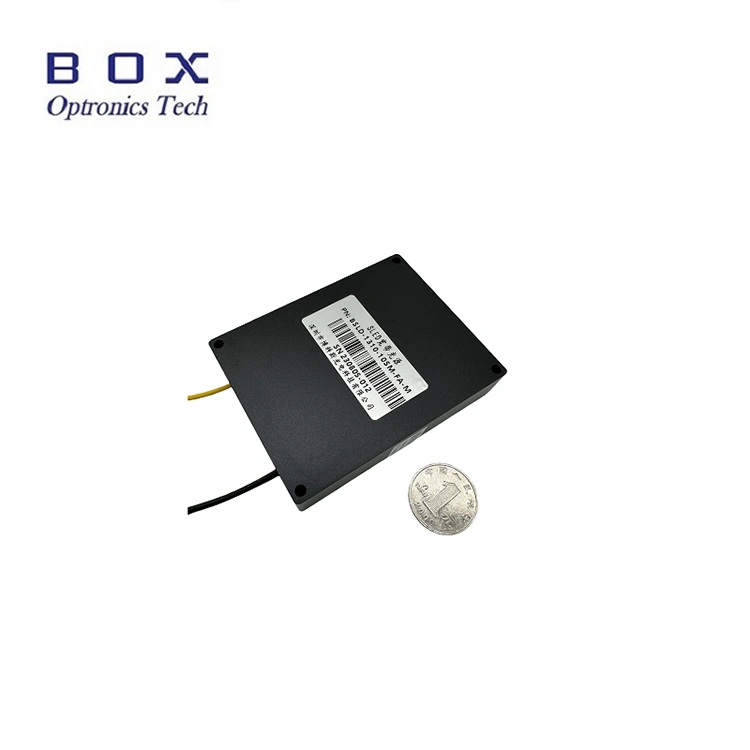

Si tratta di una sorgente luminosa SLD da 1060 nm 1064 nm che adotta la tecnologia dei diodi superluminescenti, con potenza di uscita di 5 mW e 15 mW opzionali, larghezza di banda di -3 dB su 15 nm, spettro piatto, bassa ondulazione ed eccellente stabilità a lungo termine. Supporta configurazioni da banco e modulari con interfaccia di comunicazione RS485 e software di monitoraggio per l'integrazione del sistema. Adatto per il rilevamento di fibre e l'imaging medico. Si prega di utilizzare con tensione nominale, controllare la temperatura e l'umidità, garantire una buona dissipazione del calore, evitare sovraccarico e contaminazione dell'uscita.

Specifiche del prodotto

Caratteristiche del prodotto

● Bassa ondulazione spettrale;

● Spettro piatto;

● Comunicazioni DB9 Femmina (RS485) per una facile integrazione.

Applicazioni del prodotto

● Rilevamento in fibra ottica;

● Imaging medico;

● Giroscopio a fibra ottica (FOG).

Dettagli del prodotto

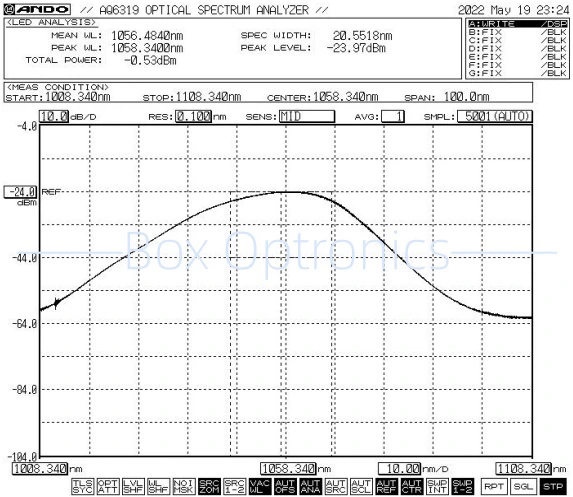

● Spettro tipico: -3dB Larghezza di banda Min.15nm / Tip.20nm

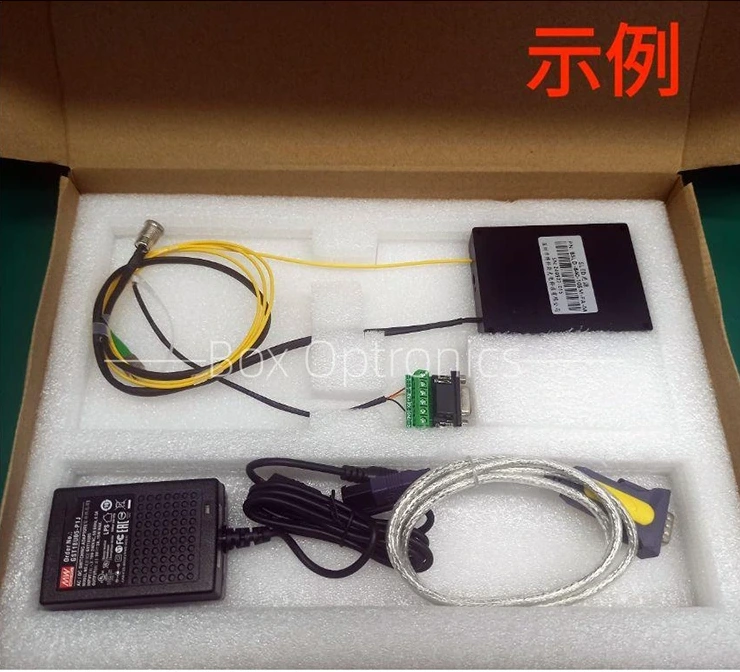

● Accessori standard

Passaggi operativi

Passaggio 1.Disimballaggio: prima del montaggio, controllare se tutti gli accessori sono completi, incluso il modulo della sorgente luminosa SLED, il cavo dati USB, il cavo della porta verde, l'alimentatore, il rapporto di prova, ecc.

Passaggio 2.Alimentazione: collegato a un alimentatore a commutazione CC o a un alimentatore regolato che soddisfi i requisiti di alimentazione. Utilizzare solo l'adattatore di alimentazione originale abbinato (DC5V o DC12V). Adattatori di alimentazione non corretti possono danneggiare la sorgente luminosa. (Adattatore di alimentazione fornito secondo gli standard di tensione locali.)

Passaggio 3.Collegamento della fibra di uscita: aprire il cappuccio antipolvere sul connettore o sulla flangia della fibra, controllare l'estremità della fibra e collegare la fibra o giuntare la fibra al dispositivo o al misuratore di potenza da testare dopo aver confermato che non vi siano inquinamento e danni.

Setp4.Collegamento al computer host: utilizzare il cavo della porta verde e il cavo dati USB-RS485 DB9 per collegare la sorgente luminosa SLD da 1060 nm 1064 nm e il computer; il computer deve prima installare un driver della porta seriale dedicato per identificare il cavo dati della porta seriale USB-RS485, altrimenti il ​​software del computer host e il modulo della sorgente luminosa non possono essere collegati e comunicati correttamente. Si prega di chiedere a Box Optronics il driver.

Passaggio 5.Software di controllo: Box Optronics fornisce il comando seriale o il software per PC per controllare la corrente LD e la temperatura LD della sorgente luminosa SLD da 1060 nm 1064 nm. Scegli la porta corretta, imposta la corrente e la temperatura, quindi fai clic sul pulsante Apri. (Per evitare danni, aumentare lentamente la corrente del convertitore durante il funzionamento iniziale. Non applicare immediatamente la corrente completa.)

Passaggio 6.Dopo l'uso, fare clic sul pulsante di chiusura, spegnere l'alimentazione e scollegare la connessione in fibra.

Informazioni sull'ordinazione

ad esempio: BSLD-1060-5SM-FA-M

(Informazioni sull'ordine: sorgente luminosa SLD da 1060 nm 1064 nm, potenza di uscita 5 mW, con fibra SM Hi1060, connettore FC/APC, pacchetto modulo).

Per altri requisiti personalizzati, contattare: sales06@boxoptronics.com

Scheda tecnica e scheda di prova

Scheda dati

Foglio di prova

Condizioni di preventivo e pagamento

● Condizioni di preventivo

(1) EXW:

Se disponi di un account DHL/UPS/FedEx, Box Optronics suggerisce di utilizzare EXW. Spediamo tramite il tuo account; non addebitiamo il costo di spedizione.

(2) DAP:

Se non hai un account, paga in anticipo il costo di spedizione dei prodotti.

● Termini di pagamento

PayPal e T/T sono disponibili.

Tempi di consegna

Per la produzione occorrono circa 10 giorni lavorativi. (Se ce ne sono alcuni in stock, la spedizione verrà effettuata più velocemente.)

La logistica internazionale potrebbe richiedere 3-5 giorni lavorativi.

Nota di funzionamento e manutenzione

● Si sconsiglia di inserire o rimuovere frequentemente i connettori in fibra ottica sia alle estremità di ingresso che di uscita, per evitare la contaminazione da polvere, che può portare a una maggiore perdita di inserimento, o la bruciatura delle superfici terminali del connettore in fibra.

● Pulire i connettori in fibra con un panno privo di lanugine e ispezionarli con un rilevatore di estremità della fibra prima del collegamento. Collegare/scollegare sempre le fibre senza alimentazione per evitare bruciature delle estremità. I connettori in fibra ottica devono essere coperti con cappucci antipolvere.

● Se la fibra di uscita deve essere collegata a un'altra fibra, si consiglia di utilizzare una giuntatrice a fusione.

● Prendere precauzioni contro umidità, polvere e corrosione; conservare in un luogo asciutto.

Garanzia di qualità e servizio post-vendita

● Periodo di garanzia:

Riparazione o sostituzione gratuita per difetti non causati dall'uomo entro 1 anno dall'acquisto. Servizi di manutenzione a pagamento disponibili dopo 1 anno.

● Esclusioni dalla garanzia gratuita:

Durante il periodo di garanzia gratuita, verranno forniti servizi gratuiti di riparazione o sostituzione per guasti causati da problemi di qualità del prodotto. Tuttavia, Box Optronics si riserva il diritto di rifiutare i servizi di riparazione gratuiti nei seguenti casi entro il periodo di garanzia:

(1) Danni causati da fattori naturali (ad es. fulmini, polvere) o da influssi ambientali.

(2) Malfunzionamenti dovuti a utilizzo improprio da parte dell'utente.

(3) Evidenti danni fisici causati da errore umano.

(4) Smontaggio, modifica o riparazione non autorizzati.

(5) Etichette di garanzia alterate o incomplete sull'alloggiamento.

(6) Danni o perdite durante il trasporto.
