Diodo laser SLED da 1060 nm 5 mW

Sommario

1. Introduzione del diodo laser SLED da 1060 nm 5 mW

2. Specifiche tecniche

3. Caratteristiche del prodotto

4. Applicazioni tipiche

5. Esempio di imballaggio

6. Informazioni sull'ordine

7. Scheda tecnica

8. Condizioni di preventivo e pagamento

9. Tempi di consegna

10. Note operative

11. Garanzia di qualità e servizio post-vendita

Introduzione al prodotto

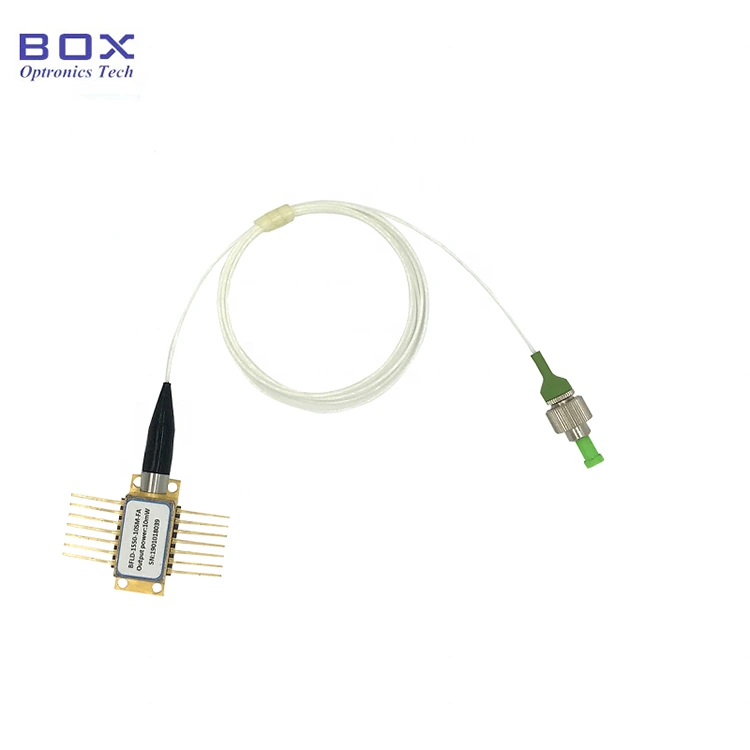

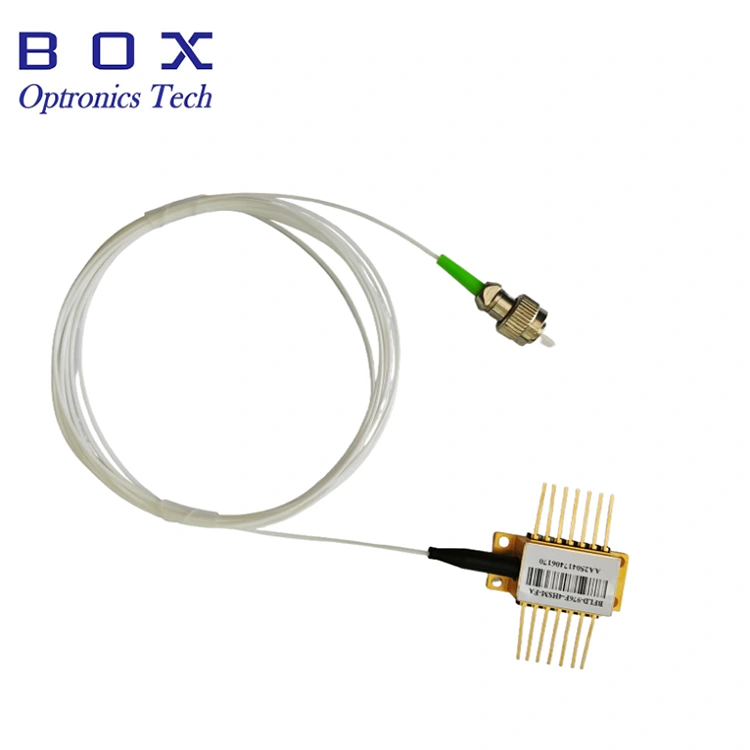

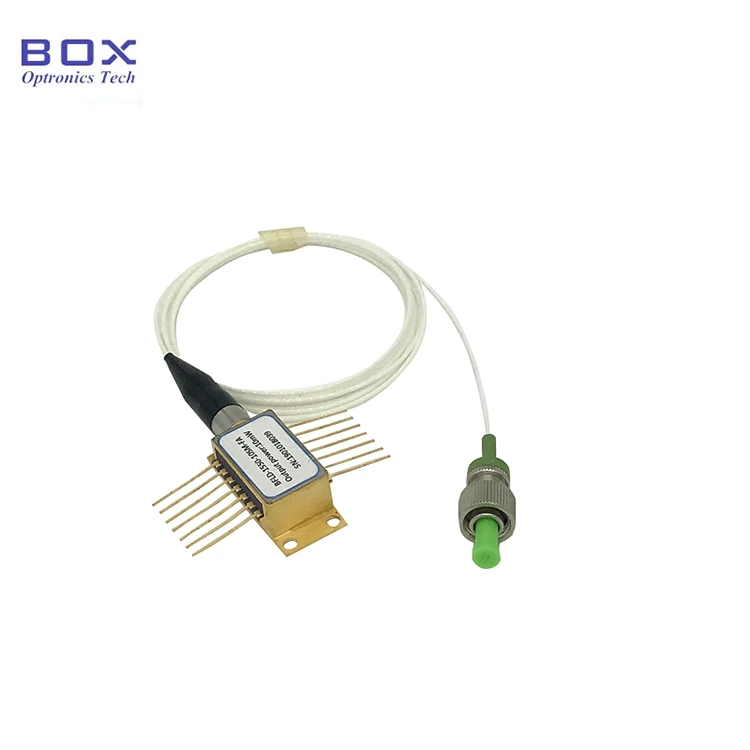

Si tratta di un diodo laser SLED da 1060 nm 5 mW con un pacchetto a farfalla a 14 pin. Presenta una potenza di uscita fino a 5 mW, una larghezza di banda di oltre 15 nm 3 dB e integra TEC e termistore per uno spettro stabile e uniforme. Adatto per la tomografia a coerenza ottica (OCT). Se i pin richiedono saldatura, la temperatura di saldatura non deve superare i 260°C e il tempo di saldatura non deve superare i 10 secondi.

Specifiche del prodotto

Caratteristiche del prodotto

● codino SM Hi1060 o PM980;

● Potenza in uscita fino a 5 mW;

● Pacchetto BTF a 14 pin con TEC e Monitor PD.

Applicazioni del prodotto

● Giroscopi a fibra ottica;

● Sistema di rilevamento in fibra ottica;

● Sistema di apparecchiature ottiche.

Dettagli del prodotto

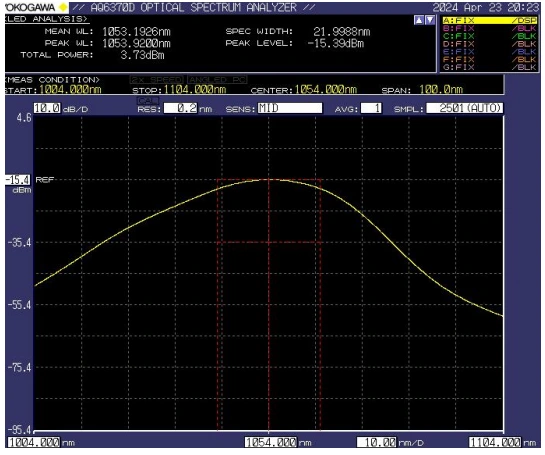

● Spettro tipico: -3dB Larghezza di banda Min.15nm / Tip.20nm

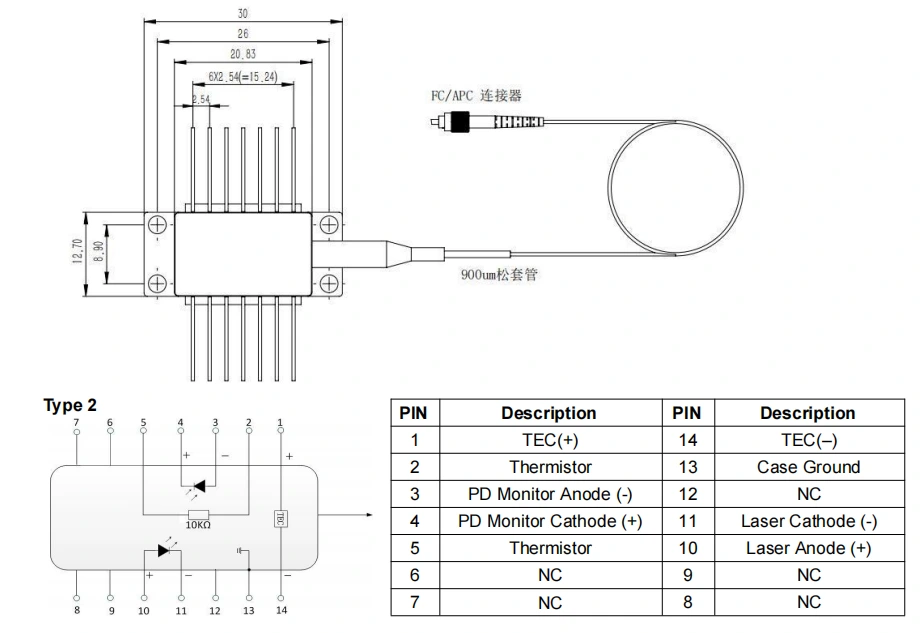

● Disegno della confezione e definizione PIN-OUT (unità: mm) - Diodo laser SLED da 1060 nm 5 mW

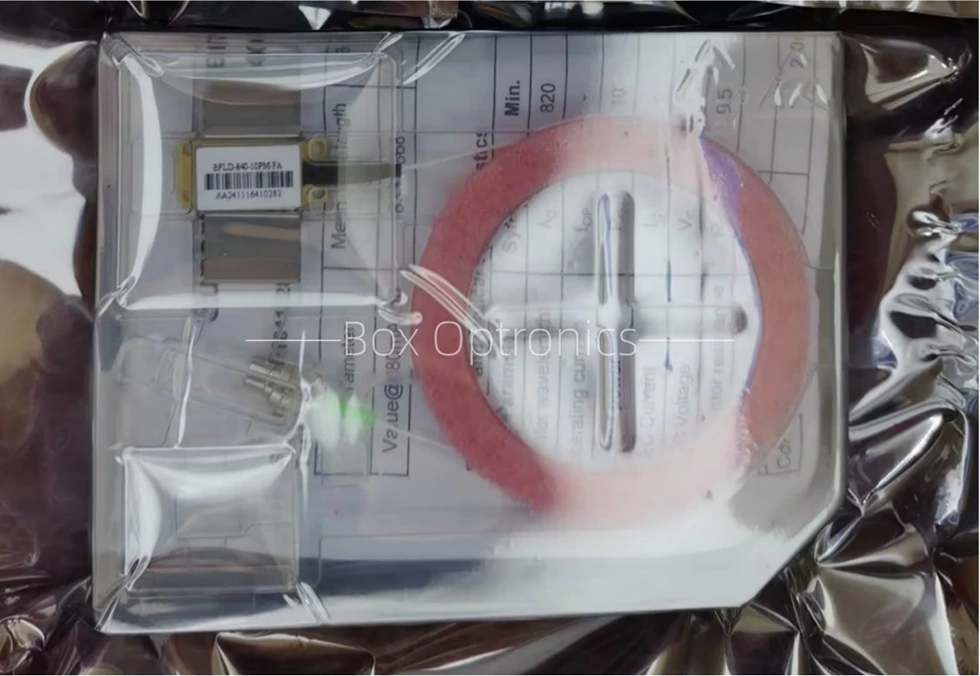

● Esempio di imballaggio

*Dispositivo autonomo; nessun driver integrato (driver esterno opzionale).

Informazioni sull'ordinazione

ad esempio: BFSLD-1060-5SM-FA

(Informazioni sull'ordine: diodo laser SLED da 1060 nm 5 mW, pacchetto a farfalla, con fibra SM  Hi1060, connettore FC/APC).

Per altri requisiti personalizzati, contattare: sales06@boxoptronics.com

Scheda dati

Scheda dati

Condizioni di preventivo e pagamento

● Condizioni di preventivo

(1) EXW:

Se disponi di un account DHL/UPS/FedEx, Box Optronics suggerisce di utilizzare EXW. Spediamo tramite il tuo account; non addebitiamo il costo di spedizione.

(2) DAP:

Se non hai un account, paga in anticipo il costo di spedizione dei prodotti.

● Termini di pagamento

PayPal e T/T sono disponibili.

Tempi di consegna

Per la produzione occorrono circa 10 giorni lavorativi. (Se ce ne sono alcuni in stock, la spedizione verrà effettuata più velocemente.)

La logistica internazionale potrebbe richiedere 3-5 giorni lavorativi.

Note operative

● Durante il funzionamento, questo dispositivo emette un raggio laser ad alta intensità; non guardare direttamente l'estremità della fibra, poiché ciò potrebbe causare lesioni agli occhi.

● Questo dispositivo è sensibile all'elettricità statica; pertanto, è necessaria una rigorosa aderenza alle misure di protezione antistatica durante l'imballaggio, il trasporto e l'utilizzo. Inoltre, è necessario adottare precauzioni per evitare sovratensioni dell'alimentazione, poiché in caso contrario si potrebbero causare danni permanenti al dispositivo (ad esempio, garantire un'adeguata messa a terra dell'apparecchiatura e indossare un braccialetto antistatico).

● Le fibre ottiche sono fragili; non utilizzare la fibra per tirare il dispositivo. Quando si inserisce o si rimuove un dispositivo dalla presa, non applicare pressione o tirare il manicotto situato nella parte posteriore dell'alloggiamento del dispositivo. Per i dispositivi dotati di connettori, assicurarsi che sia il dispositivo che il connettore in fibra vengano sollevati contemporaneamente durante l'installazione o la rimozione.

● Se i pin richiedono saldatura, la temperatura di saldatura non deve superare i 260°C e il tempo di saldatura non deve superare i 10 secondi. Particolare attenzione deve essere prestata a quanto segue: durante il processo di saldatura, il dispositivo deve essere privo di alimentazione e il saldatore deve essere adeguatamente messo a terra.

● Durante il processo di accensione, non applicare mai direttamente una corrente elevata, poiché ciò potrebbe danneggiare il chip. Accendere invece il dispositivo a un livello di corrente vicino alla soglia del chip, quindi aumentare gradualmente la corrente con piccoli incrementi fino a raggiungere il livello desiderato.

● Prima di accendere tutti i componenti, attivare innanzitutto il dispositivo di raffreddamento, quindi procedere con passaggi di accensione incrementali per evitare il surriscaldamento e il sovraccarico del chip.

Garanzia di qualità e servizio post-vendita

● Periodo di garanzia:

Riparazione o sostituzione gratuita per difetti non causati dall'uomo entro 1 anno dall'acquisto. Servizi di manutenzione a pagamento disponibili dopo 1 anno.

● Esclusioni dalla garanzia gratuita:

Durante il periodo di garanzia gratuita, verranno forniti servizi gratuiti di riparazione o sostituzione per guasti causati da problemi di qualità del prodotto. Tuttavia, Box Optronics si riserva il diritto di rifiutare i servizi di riparazione gratuiti nei seguenti casi entro il periodo di garanzia:

(1) Danni causati da fattori naturali (ad es. fulmini, polvere) o da influssi ambientali.

(2) Malfunzionamenti dovuti a utilizzo improprio da parte dell'utente.

(3) Evidenti danni fisici causati da errore umano.

(4) Smontaggio, modifica o riparazione non autorizzati.

(5) Etichette di garanzia alterate o incomplete sull'alloggiamento.

(6) Danni o perdite durante il trasporto.
