Diodo SLD BW da 840 nm 10 mW 35 nm

Sommario

1. Introduzione del diodo SLD BW da 840 nm 10 mW 35 nm

2. Specifiche tecniche

3. Caratteristiche del prodotto

4. Applicazioni tipiche

5. Esempio di imballaggio

6. Informazioni sull'ordine

7. Scheda tecnica e foglio di prova

8. Condizioni di preventivo e pagamento

9. Tempi di consegna

10. Note operative

11. Garanzia di qualità e servizio post-vendita

Introduzione al prodotto

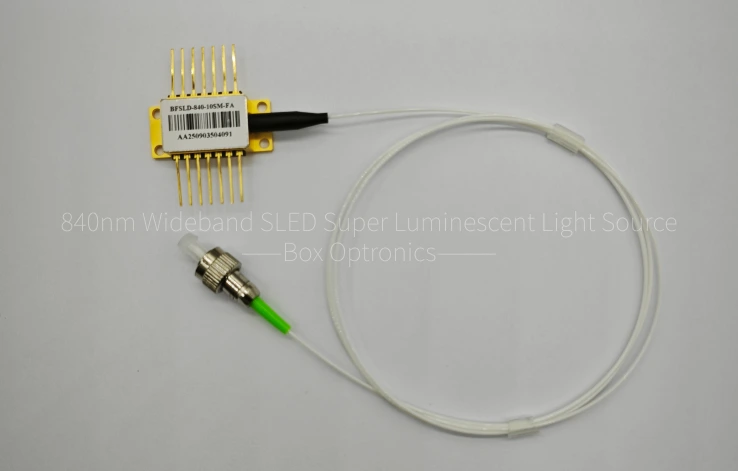

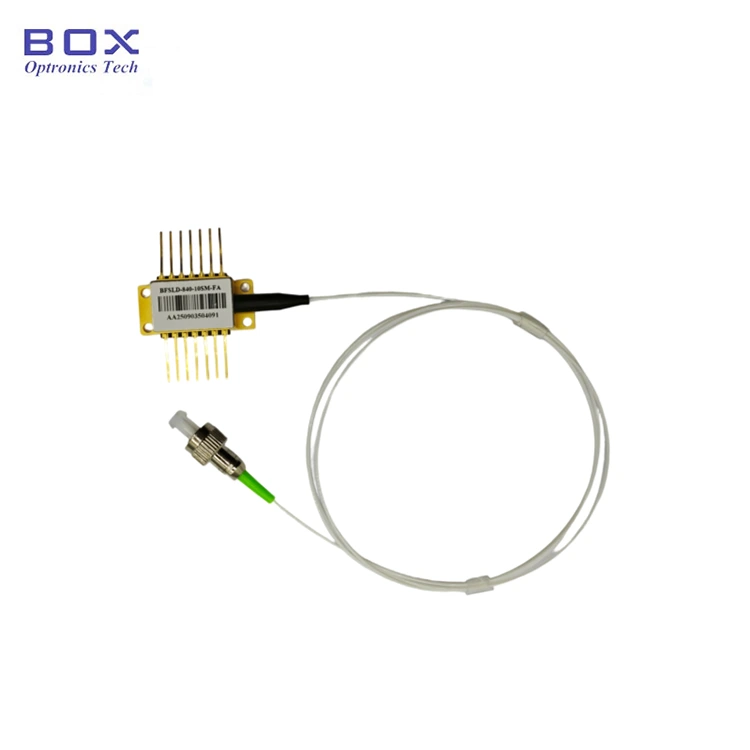

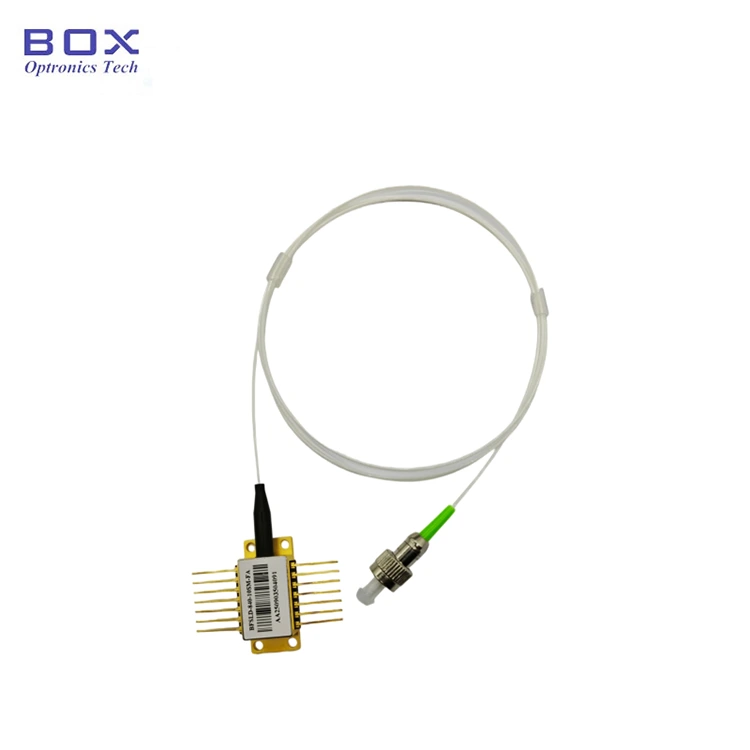

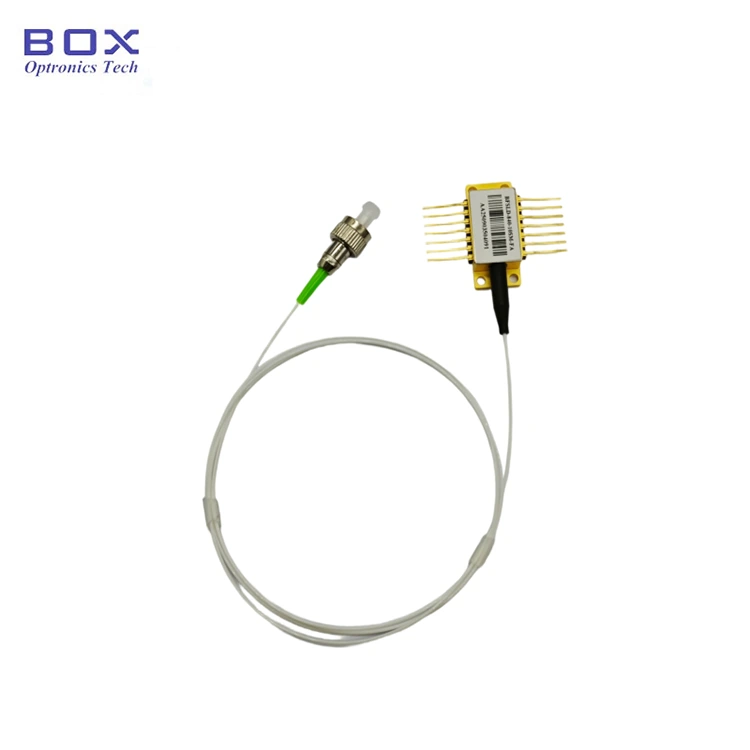

Si tratta di un diodo SLED super luminescente a banda larga da 840 nm con un pacchetto a farfalla a 14 pin. Presenta una potenza di uscita fino a 10 mW, una larghezza di banda di oltre 35 nm 3 dB e integra TEC e termistore per uno spettro stabile e uniforme. Adatto per la tomografia a coerenza ottica (OCT). Se i pin richiedono saldatura, la temperatura di saldatura non deve superare i 260°C e il tempo di saldatura non deve superare i 10 secondi.

Specifiche del prodotto

Caratteristiche del prodotto

● Treccia in fibra SM o fibra PM;

● Elevata potenza in uscita fino a 10 mW;

● Pacchetto BTF a 14 pin con TEC.

Applicazioni del prodotto

● Giroscopi a fibra ottica;

● Sorgenti luminose a banda larga da laboratorio e test ottici;

● Tomografia a coerenza ottica (OCT) e apparecchiature per l'imaging medico.

Dettagli del prodotto

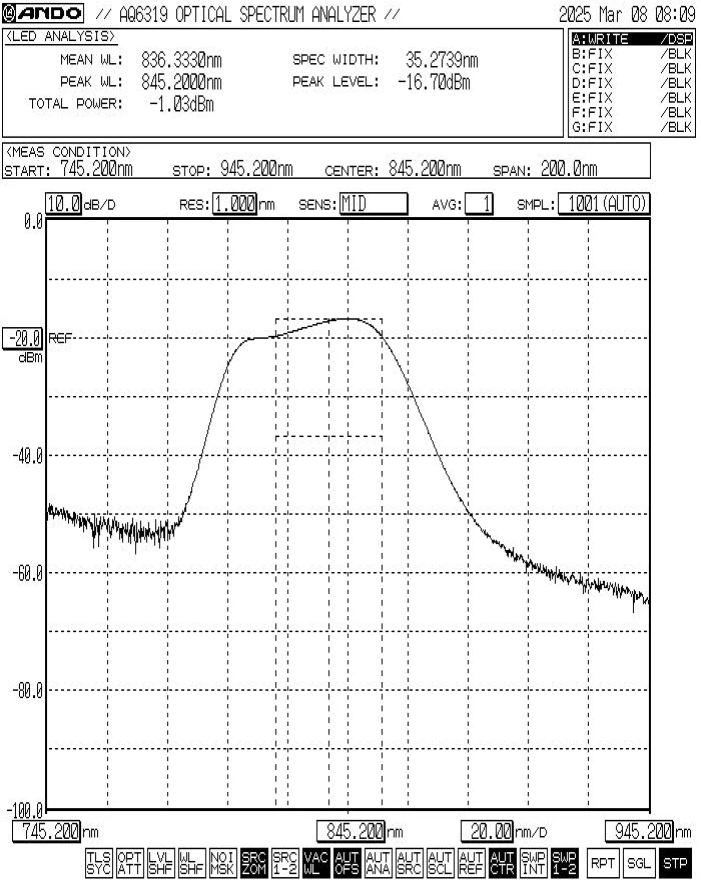

● Spettro tipico: -3dB Larghezza di banda Min. 30 nm / Tip. 35 nm

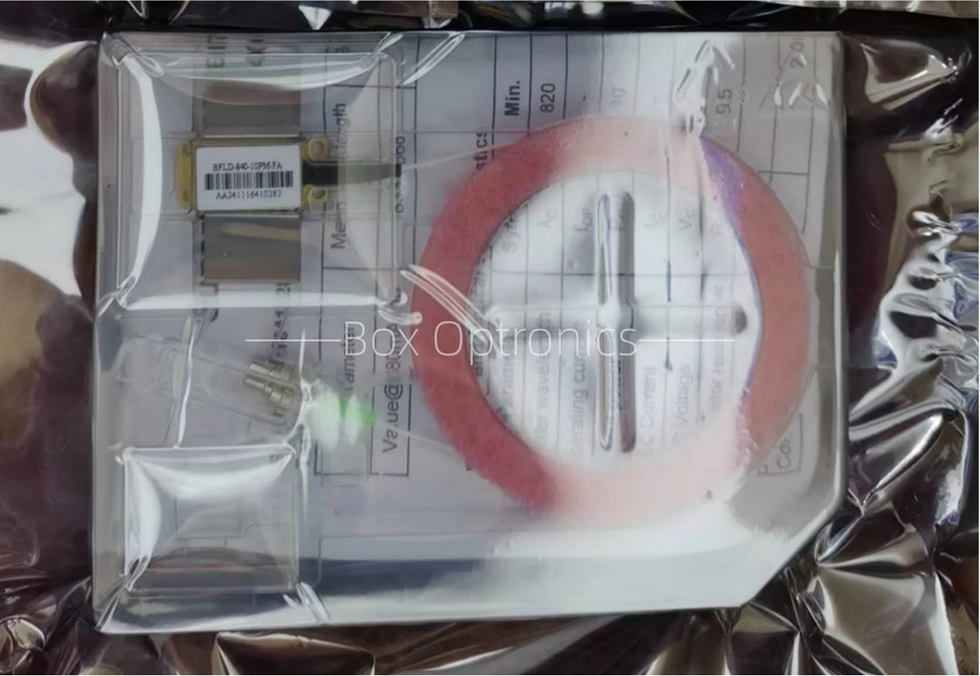

● Esempio di imballaggio

Dispositivo autonomo; nessun driver integrato (driver esterno opzionale).

Informazioni sull'ordinazione

ad esempio: BFSLD-840-103SM-FA

(Informazioni sull'ordine: diodo SLD BW da 840 nm 10 mW 35 nm, pacchetto a farfalla, larghezza di banda tipica -3 dB 35 nm, con fibra SM, connettore FC/APC).

Per altri requisiti personalizzati, contattare: sales06@boxoptronics.com

Scheda tecnica e scheda di prova

Scheda dati

Foglio di prova

Condizioni di preventivo e pagamento

● Condizioni di preventivo

(1) EXW:

Se disponi di un account DHL/UPS/FedEx, Box Optronics suggerisce di utilizzare EXW. Spediamo tramite il tuo account; non addebitiamo il costo di spedizione.

(2) DAP:

Se non hai un account, paga in anticipo il costo di spedizione dei prodotti.

● Termini di pagamento

PayPal e T/T sono disponibili.

Tempi di consegna

Per la produzione occorrono circa 10 giorni lavorativi. (Se ce ne sono alcuni in stock, la spedizione verrà effettuata più velocemente.)

La logistica internazionale potrebbe richiedere 3-5 giorni lavorativi.

Note operative

● Durante il funzionamento, questo dispositivo emette un raggio laser ad alta intensità; non guardare direttamente l'estremità della fibra, poiché ciò potrebbe causare lesioni agli occhi.

● Questo dispositivo è sensibile all'elettricità statica; pertanto, è necessaria una rigorosa aderenza alle misure di protezione antistatica durante l'imballaggio, il trasporto e l'utilizzo. Inoltre, è necessario adottare precauzioni per evitare sovratensioni dell'alimentazione, poiché in caso contrario si potrebbero causare danni permanenti al dispositivo (ad esempio, garantire un'adeguata messa a terra dell'apparecchiatura e indossare un braccialetto antistatico).

● Verificare la stabilità del circuito operativo del prodotto per evitare danni causati da correnti impulsive.

● Le fibre ottiche sono fragili; non utilizzare la fibra per tirare il dispositivo. Quando si inserisce o si rimuove un dispositivo dalla presa, non applicare pressione o tirare il manicotto situato nella parte posteriore dell'alloggiamento del dispositivo. Per i dispositivi dotati di connettori, assicurarsi che sia il dispositivo che il connettore in fibra vengano sollevati contemporaneamente durante l'installazione o la rimozione.

● Se i pin richiedono saldatura, la temperatura di saldatura non deve superare i 260°C e il tempo di saldatura non deve superare i 10 secondi. Particolare attenzione deve essere prestata a quanto segue: durante il processo di saldatura, il dispositivo deve essere privo di alimentazione e il saldatore deve essere adeguatamente messo a terra.

● Quando si utilizza il dispositivo, attenersi rigorosamente alla tensione operativa e agli intervalli di corrente specificati nella scheda tecnica. I parametri chiave, tra cui Ith (corrente di soglia), Iop max (corrente operativa massima), Vop max (tensione operativa massima) e λc (lunghezza d'onda centrale), devono essere specificatamente indicati nel rapporto di prova fornito al momento della spedizione. Nota: il funzionamento oltre i valori massimi assoluti può causare danni permanenti al dispositivo.

Garanzia di qualità e servizio post-vendita

● Periodo di garanzia:

Riparazione o sostituzione gratuita per difetti non causati dall'uomo entro 1 anno dall'acquisto. Servizi di manutenzione a pagamento disponibili dopo 1 anno.

● Esclusioni dalla garanzia gratuita:

Durante il periodo di garanzia gratuita, verranno forniti servizi gratuiti di riparazione o sostituzione per guasti causati da problemi di qualità del prodotto. Tuttavia, Box Optronics si riserva il diritto di rifiutare i servizi di riparazione gratuiti nei seguenti casi entro il periodo di garanzia:

(1) Danni causati da fattori naturali (ad es. fulmini, polvere) o da influssi ambientali.

(2) Malfunzionamenti dovuti a utilizzo improprio da parte dell'utente.

(3) Evidenti danni fisici causati da errore umano.

(4) Smontaggio, modifica o riparazione non autorizzati.

(5) Etichette di garanzia alterate o incomplete sull'alloggiamento.

(6) Danni o perdite durante il trasporto.
