Micromodulo per sorgente luminosa a banda larga SLD da 1550 nm

Sommario

1. Introduzione del micromodulo per sorgente luminosa a banda larga SLD da 1550 nm

2. Specifiche tecniche

3. Caratteristiche del prodotto

4. Applicazioni tipiche

5. Dettagli del prodotto

6. Guida operativa sicura

7. Informazioni sull'ordine

8. Scheda tecnica e foglio di prova

9. Condizioni di preventivo e pagamento

10. Tempi di consegna

11. Note operative e manutenzione

12. Garanzia di qualità e servizio post-vendita

Introduzione al prodotto: micromodulo per sorgente luminosa a banda larga SLD da 1550 nm

Si tratta di un micromodulo con sorgente luminosa a banda larga SLD da 1550 nm che adotta la tecnologia dei diodi superluminescenti, con potenza di uscita di 3 mW e 10 mW opzionali, larghezza di banda di -3 dB su 30 nm, spettro piatto, bassa ondulazione ed eccellente stabilità a lungo termine. Sono disponibili fibra SM e fibra PM. Supporta l'interfaccia di comunicazione RS485 e il software di monitoraggio per l'integrazione del sistema. La dimensione compatta è di soli 46,6x51,6x15 mm.

Specifiche del prodotto: micromodulo per sorgente luminosa a banda larga SLD da 1550 nm

Caratteristiche del prodotto: micromodulo per sorgente luminosa a banda larga SLD da 1550 nm

● Piccole dimensioni; l

● Ampio spettro;

● Bassa ondulazione spettrale;

● Comunicazioni DB9 femmina (RS485) per una facile integrazione.

Applicazioni del prodotto: micromodulo per sorgente luminosa a banda larga SLD da 1550 nm

● Tomografia a coerenza ottica (OCT);

● Imaging medico;

● Giroscopio a fibra ottica (FOG).

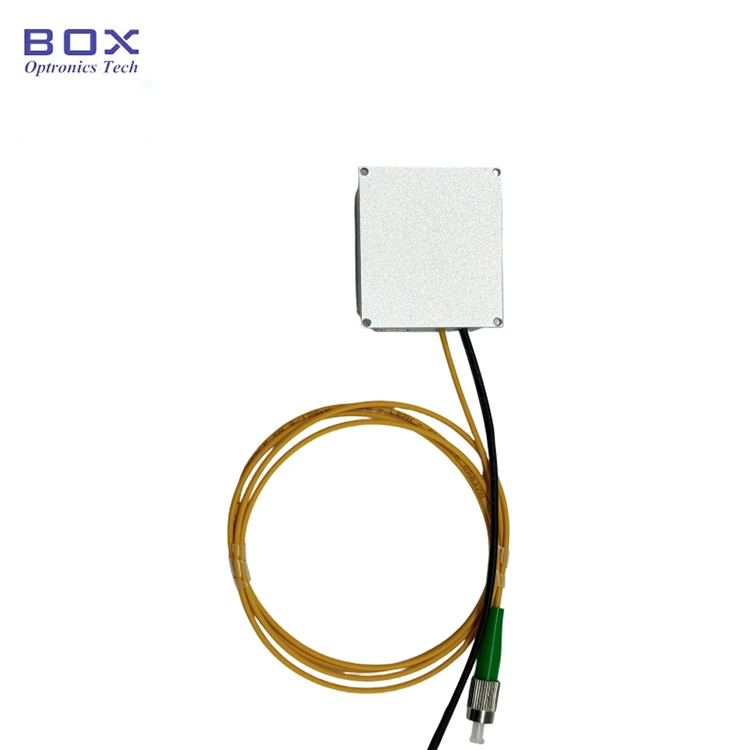

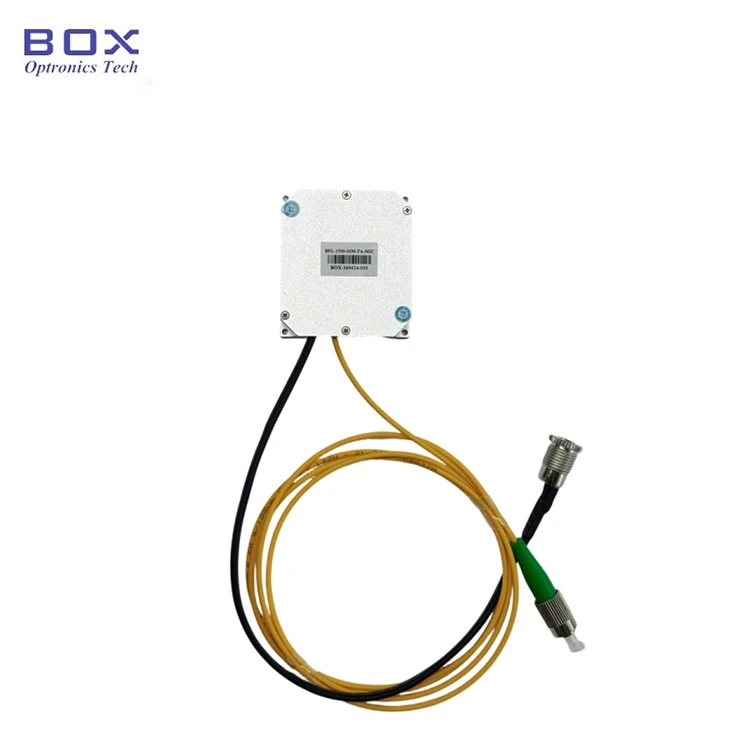

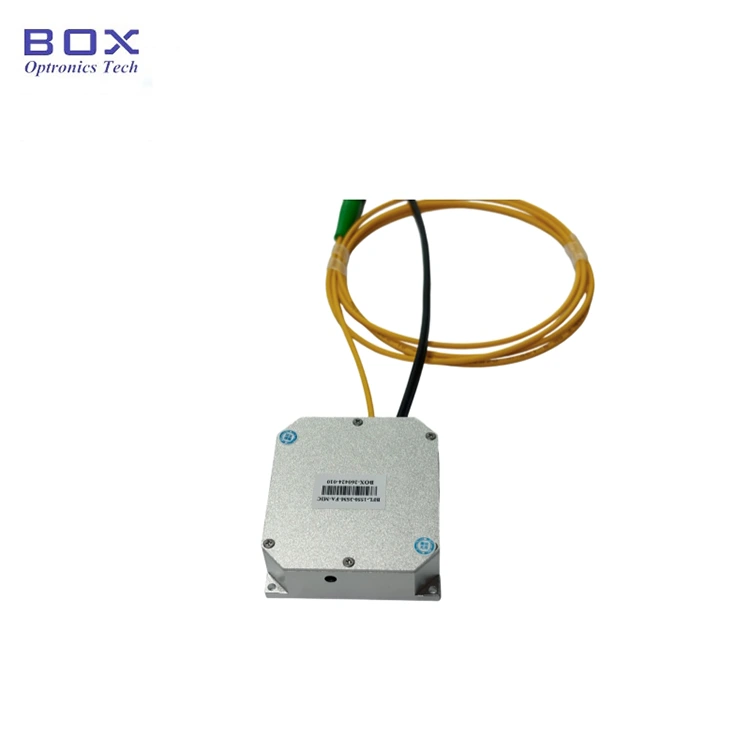

Dettagli prodotto: micromodulo per sorgente luminosa a banda larga SLD da 1550 nm

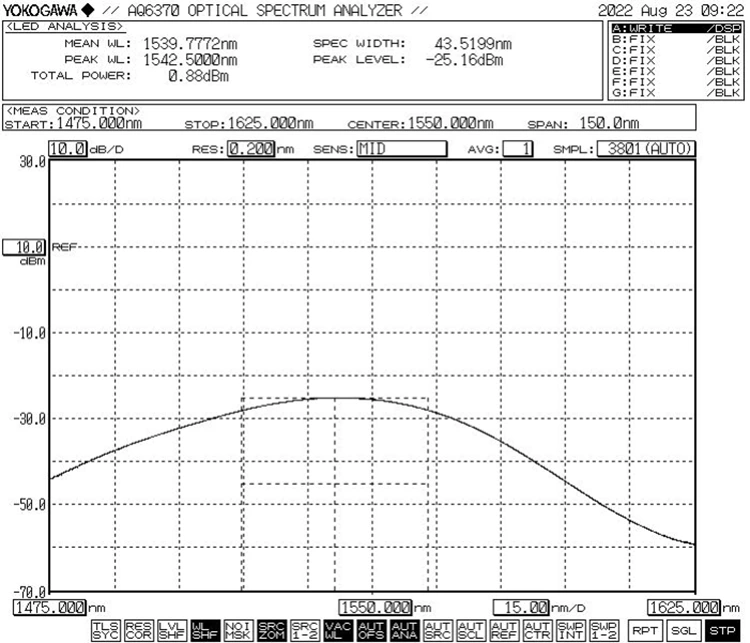

● Spettro tipico: -3dB Larghezza di banda min.30nm

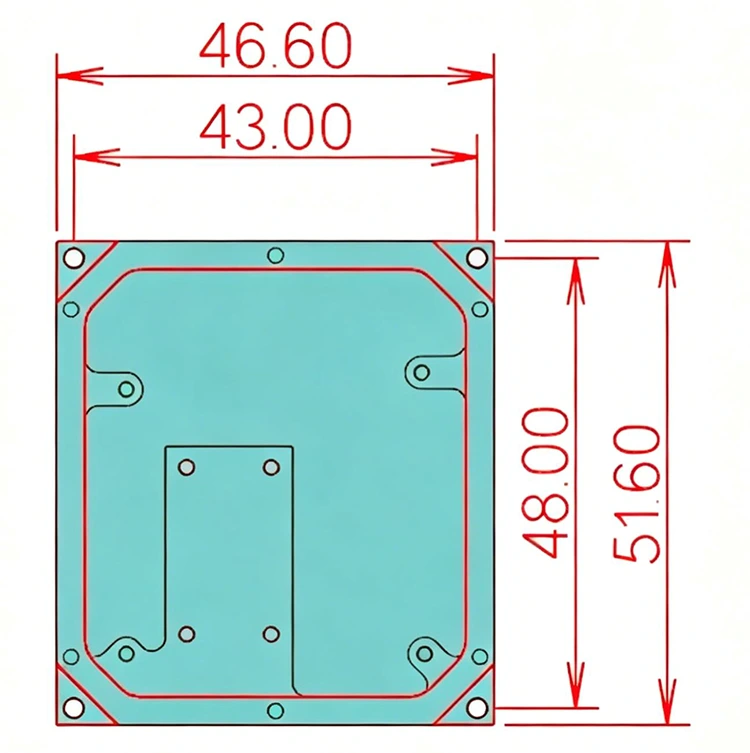

● Dimensioni (mm): 46,6(L)×51,6(P)×15(A)

Passaggi operativi: micromodulo per sorgente luminosa a banda larga SLD da 1550 nm

Passaggio 1. Disimballaggio: prima del montaggio verificare che tutti gli accessori siano completi.

Passaggio 2. Alimentazione: collegato a un alimentatore a commutazione CC o a un alimentatore regolato che soddisfi i requisiti di alimentazione. Utilizzare solo l'adattatore di alimentazione originale abbinato (DC5V o DC12V). Adattatori di alimentazione non corretti possono danneggiare la sorgente luminosa. (Adattatore di alimentazione fornito secondo gli standard di tensione locali.)

Passaggio 3. Collegamento della fibra di uscita: aprire il cappuccio antipolvere sul connettore o sulla flangia della fibra, controllare l'estremità della fibra e collegare la fibra o giuntare la fibra al dispositivo o al misuratore di potenza da testare dopo aver confermato che non vi siano inquinamento e danni.

Setp4. Connettiti al computer host: utilizza il cavo della porta verde e il cavo dati USB-RS485 DB9 per collegare il micromodulo della sorgente luminosa a banda larga SLD da 1550 nm e il computer; il computer deve prima installare un driver della porta seriale dedicato per identificare il cavo dati della porta seriale USB-RS485, altrimenti il ​​software del computer host e il modulo della sorgente luminosa non possono essere collegati e comunicati correttamente. Si prega di chiedere a Box Optronics il driver.

Passaggio 5. Software di controllo: Box Optronics fornisce il comando seriale o il software per PC per controllare la corrente LD e la temperatura LD del micromodulo della sorgente luminosa a banda larga SLD da 1550 nm. Scegli la porta corretta, imposta la corrente e la temperatura, quindi fai clic sul pulsante Apri. (Per evitare danni, aumentare lentamente la corrente del convertitore durante il funzionamento iniziale. Non applicare immediatamente la corrente completa.)

Passaggio 6. Dopo l'uso, fare clic sul pulsante di chiusura, spegnere l'alimentazione e scollegare la connessione in fibra.

Informazioni per l'ordine: micromodulo per sorgente luminosa a banda larga SLD da 1550 nm

ad esempio: BSLD-1550-10SM-FA-MIC

(Informazioni sull'ordine: micromodulo con sorgente luminosa a banda larga SLD da 1550 nm, potenza di uscita di 10 mW, con fibra SMF-28e, connettore FC/APC).

Per altri requisiti personalizzati, contattare: sales06@boxoptronics.com

Scheda tecnica e scheda di prova: micromodulo per sorgente luminosa a banda larga SLD da 1550 nm

Scheda dati

Termini di preventivo e pagamento-Micromodulo sorgente luminosa a banda larga SLD da 1550 nm

● Condizioni di preventivo

(1) EXW:

Se disponi di un account DHL/UPS/FedEx, Box Optronics suggerisce di utilizzare EXW. Spediamo tramite il tuo account; non addebitiamo il costo di spedizione.

(2) DAP:

Se non hai un account, paga in anticipo il costo di spedizione dei prodotti.

(3)Altro

● Termini di pagamento

PayPal e T/T sono disponibili.

Micromodulo per sorgente luminosa a banda larga SLD da 1550 nm

Produzione: 10-15 giorni lavorativi. (Se ce ne sono alcuni in stock, la spedizione verrà effettuata più velocemente.)

La logistica internazionale: 3-5 giorni lavorativi.

Note di funzionamento e manutenzione: micromodulo per sorgente luminosa a banda larga SLD da 1550 nm

● Pulire i connettori in fibra con un panno privo di lanugine e ispezionarli con un rilevatore di estremità della fibra prima del collegamento. Collegare/scollegare sempre le fibre senza alimentazione per evitare bruciature delle estremità. I connettori in fibra ottica devono essere coperti con cappucci antipolvere.

● Se la fibra di uscita deve essere collegata a un'altra fibra, si consiglia di utilizzare una giuntatrice a fusione.

● Prendere precauzioni contro umidità, polvere e corrosione; conservare in un luogo asciutto.

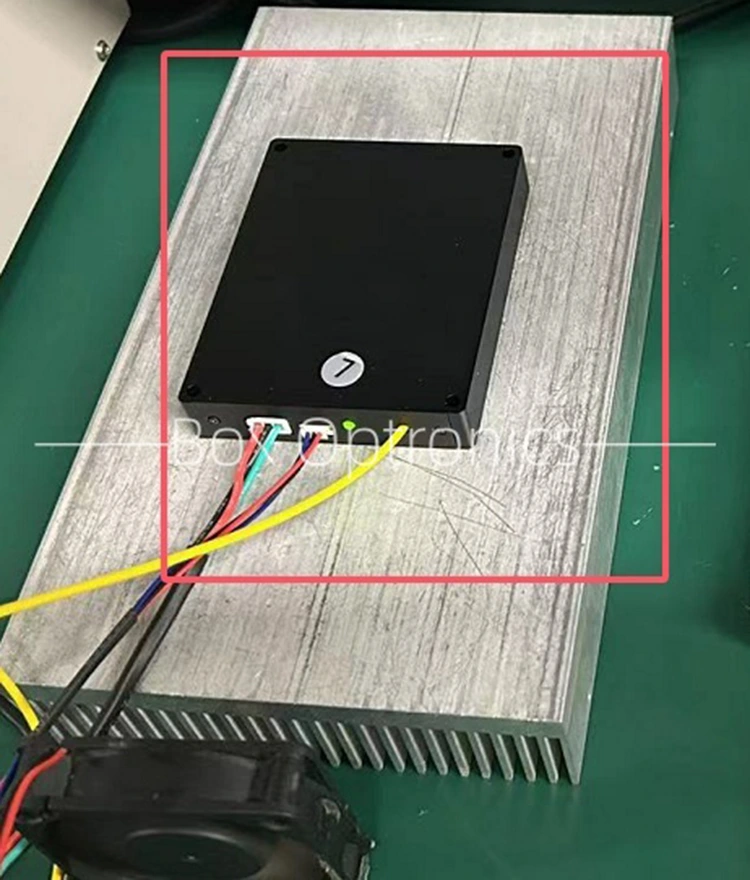

● In caso di utilizzo a lungo termine, posizionarlo su un dissipatore di calore.

Garanzia di qualità e servizio post-vendita: micromodulo per sorgente luminosa a banda larga SLD da 1550 nm

● Periodo di garanzia:

Riparazione o sostituzione gratuita per difetti non causati dall'uomo entro 1 anno dall'acquisto. Servizi di manutenzione a pagamento disponibili dopo 1 anno.

● Esclusioni dalla garanzia gratuita:

Durante il periodo di garanzia gratuita, verranno forniti servizi gratuiti di riparazione o sostituzione per guasti causati da problemi di qualità del prodotto. Tuttavia, Box Optronics si riserva il diritto di rifiutare i servizi di riparazione gratuiti nei seguenti casi entro il periodo di garanzia:

(1) Danni causati da fattori naturali (ad esempio fulmini, polvere) o influenze ambientali.

(2) Malfunzionamenti dovuti a utilizzo improprio da parte dell'utente.

(3) Danno fisico evidente causato da errore umano.

(4) Smontaggio, modifica o riparazione non autorizzati.

(5) Etichette di garanzia alterate o incomplete sull'alloggiamento.

(6) Danni o perdite durante il trasporto.
