Laser a larghezza di linea stretta DFB 100 KHz BTF da 1310 nm

Sommario

1. Introduzione del 1310nm Laser a larghezza di linea stretta DFB 100KHz BTF

2. Specifiche tecniche

3. Caratteristiche del prodotto

4. Applicazioni tipiche

5. Dettagli del prodotto

6. Informazioni sull'ordinazione

7. Scheda tecnica

8. Condizioni di preventivo e pagamento

9. Tempo di consegna

10. Note operative

11. Garanzia di qualità e Servizio post-vendita

Introduzione al prodotto

Il laser a larghezza di linea stretta BTF da 1310 nm DFB 100 KHz è un laser ad alte prestazioni progettato per applicazioni in Lidar, radar del vento, ottico rilevamento delle fibre e comunicazione coerente. Presenta una potenza di uscita fino a 100 mW, una larghezza di banda di 3 dB inferiore a 100 kHz e una corrente di soglia bassa. Opzionale con fibra SM/PM, ampia temperatura operativa e alta affidabilità. Si prega di utilizzare con protezione ESD e controllare la corrente e la temperatura del convertitore rigorosamente ed evitare danni da sovracorrente.

Prodotto Specifiche

Caratteristiche del prodotto

● SMF-28e o codino PM1310;

● Potenza in uscita >100mW

● Stretto larghezza di linea <100KHz;

● 14 pin Pacchetto BTF con TEC, isolatore ottico, e monitorare il PD.

Applicazioni del prodotto

● Lidar;

● Radar del vento;

● Rilevamento in fibra ottica;

● Comunicazione coerente.

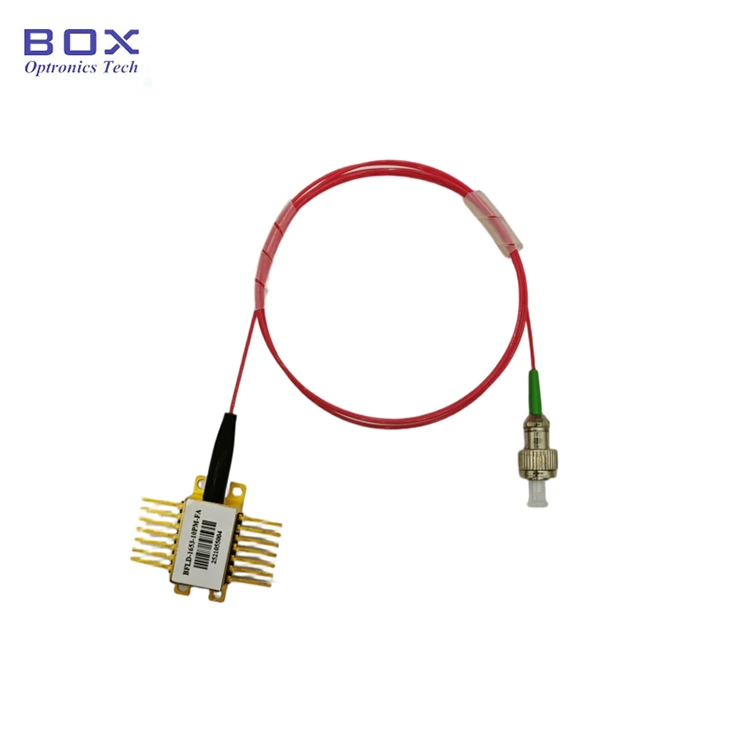

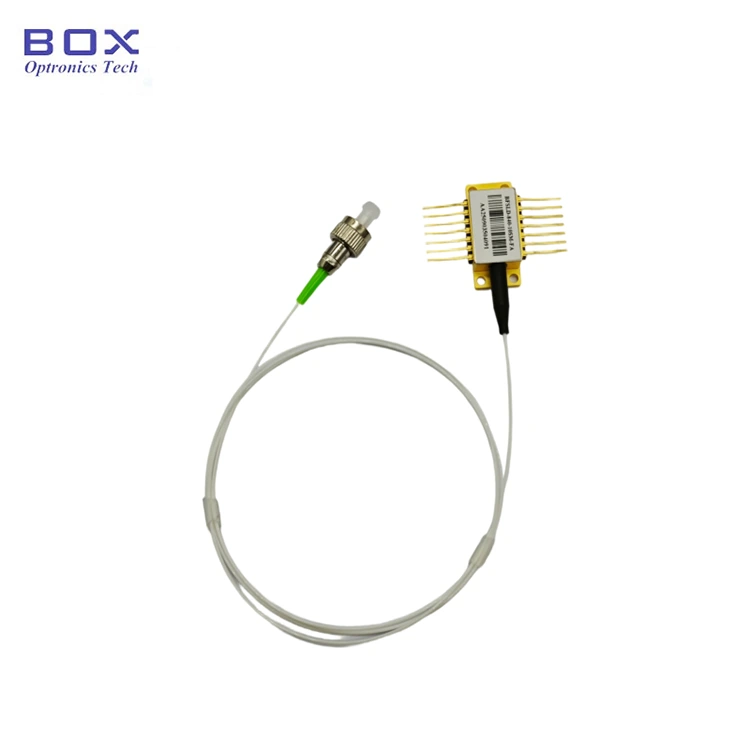

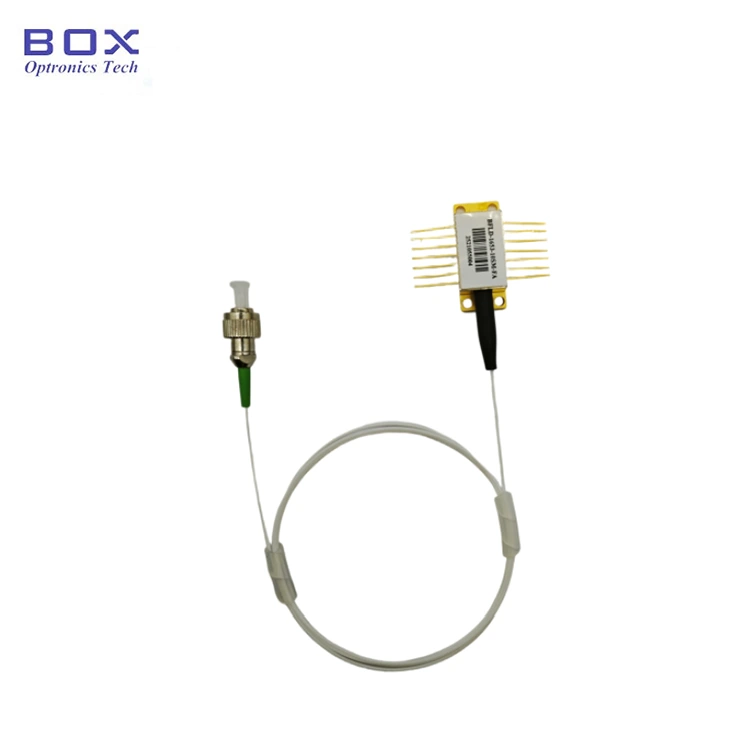

Prodotto Dettagli

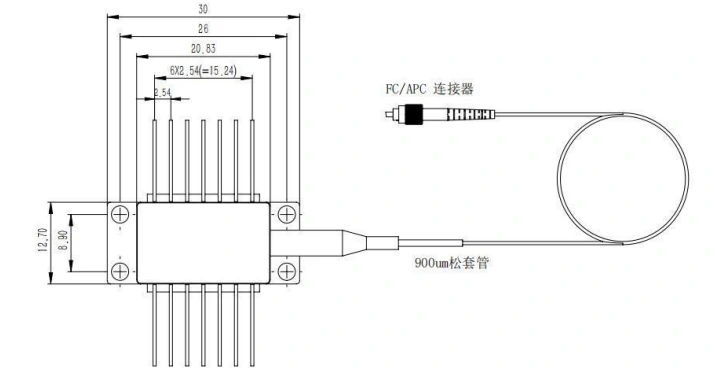

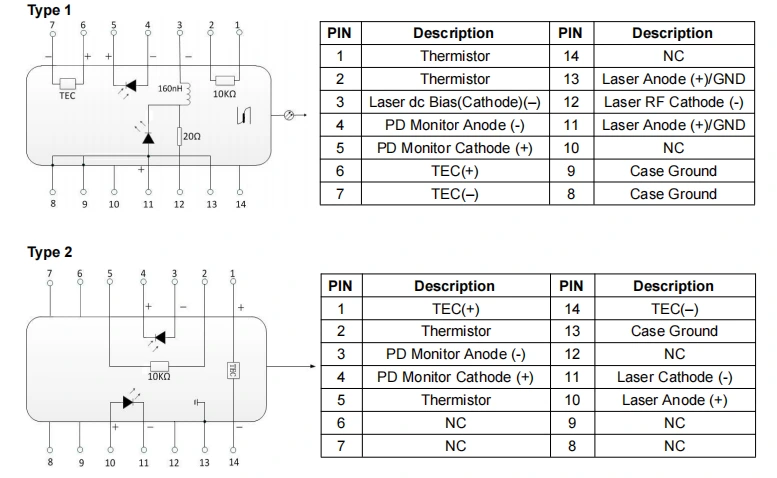

● Disegno della confezione e definizione PIN-OUT (unità: mm) -1310 nm DFB 100 KHz Laser a larghezza di linea stretta BTF

● Domande frequenti

(1) È possibile modificare la lunghezza d'onda regolando la corrente? Qual è la portata?

--SÌ. Il coefficiente della lunghezza d'onda attuale è 0,01 nm/mA e il il coefficiente di lunghezza d'onda della temperatura è 0,1 nm/℃. L'intervallo regolabile del WL è intorno al ~centro WL+/- 1 nm

(2) Qual è la larghezza della linea? Fornite un LD con larghezza di linea normale?

--La ​​larghezza della linea 3dB è inferiore a 100kHz. È disponibile LD a livello di MHz.

(3) Qual è l'intervallo di regolazione della potenza?

--10~100%

(4) Fornite un tubo protettivo in fibra e un connettore in fibra?

--SÌ. Lo sono il tubo sciolto da 900um e i connettori FC/APC, SC/APC o altri facoltativo.

Ordinare informazioni

ad esempio: BNLD-1310-11HPM-FA

(Informazioni sull'ordine: Laser a larghezza di linea stretta DFB 1310 nm 100 KHz BTF, 100 mW potenza in uscita, con fibra PM, connettore FC/APC, piedinatura tipo 1).

Per altre esigenze personalizzate, contattare: sales06@boxoptronics.com

Scheda dati

Scheda dati

Termini di preventivo e pagamento

● Condizioni di preventivo

(1) EXW:

Se disponi di un account DHL/UPS/FedEx, Box Optronics consiglia di utilizzarlo l'EXW. Spediamo tramite il tuo account; non addebitiamo il costo di spedizione.

(2) DAP:

Se non hai un account, paga in anticipo il costo di spedizione i prodotti.

● Termini di pagamento

PayPal e T/T sono disponibili.

Tempi di consegna

Per la produzione occorrono circa 10 giorni lavorativi. (Se ce ne sono in stock, sarà spedito più velocemente.)

La logistica internazionale potrebbe richiedere 3-5 giorni lavorativi.

Operazione Note

● Le fibre ottiche sono fragili; non utilizzare la fibra per tirare il dispositivo. Quando si inserisce o si rimuove un dispositivo dalla presa, non esercitare pressione oppure tirare la manica situata sul retro dell'alloggiamento dell'apparecchio. Per i dispositivi dotato di connettori, assicurarsi che sia il dispositivo che il connettore della fibra vengono sollevati contemporaneamente durante l'installazione o la rimozione.

● Se i pin richiedono saldatura, la temperatura di saldatura non deve farlo superare i 260°C e il tempo di saldatura non deve superare i 10 secondi. Particolare occorre prestare attenzione a quanto segue: durante il processo di saldatura, il il dispositivo deve essere privo di alimentazione e il saldatore deve essere correttamente messo a terra.

● Durante il processo di accensione, non applicare mai direttamente una corrente elevata, come questo rischia di danneggiare il chip. Accendi invece il dispositivo al livello attuale vicino alla soglia del chip, quindi aumentare gradualmente la corrente in piccolo aumenta fino al raggiungimento del livello desiderato.

● Prima di accendere tutti i componenti, attivare innanzitutto il dispositivo di raffreddamento e quindi procedere con passaggi di accensione incrementali per evitare il surriscaldamento del chip e sovraccarico.

Garanzia di qualità e Servizio post-vendita

● Periodo di garanzia:

Riparazione o sostituzione gratuita per difetti non causati dall'uomo entro 1 anno dall'acquisto. Servizi di manutenzione a pagamento disponibili dopo 1 anno.

● Esclusioni dalla garanzia gratuita:

Durante il periodo di garanzia gratuito, servizi di riparazione o sostituzione gratuiti verrà fornito per guasti causati da problemi di qualità del prodotto. Tuttavia, Box Optronics si riserva il diritto di rifiutare i servizi di riparazione gratuiti nei seguenti casi casi entro il periodo di garanzia:

(1) Danni causati da fattori naturali (ad es. fulmini, polvere) o influenze ambientali.

(2) Malfunzionamenti dovuti a utilizzo improprio da parte dell'utente.

(3) Evidenti danni fisici causati da errore umano.

(4) Smontaggio, modifica o riparazione non autorizzati.

(5) Etichette di garanzia alterate o incomplete sull'alloggiamento.

(6) Danni o perdite durante il trasporto.
