Laser a larghezza di linea stretta DFB 100 KHz BTF da 1550 nm

Sommario

1. Introduzione del 1550nm Laser a larghezza di linea stretta DFB 100KHz BTF

2. Specifiche tecniche

3. Caratteristiche del prodotto

4. Applicazioni tipiche

5. Dettagli del prodotto

6. Informazioni sull'ordinazione

7. Scheda tecnica e scheda di prova

8. Condizioni di preventivo e pagamento

9. Tempo di consegna

10. Note operative

11. Garanzia di qualità e Servizio post-vendita

Introduzione al prodotto

Il laser a larghezza di linea stretta BTF da 1550 nm DFB 100 KHz è progettato per applicazioni ad alta precisione che richiedono banda stretta ultrastabile fonti di luce. Funzionando a una lunghezza d'onda di 1550 nm, questo laser presenta una <100 KHz larghezza di linea, potenza di uscita > 50 mW. È ideale per WDM (Wavelength Division Multiplexing), sistemi di rilevamento in fibra ottica e apparecchiature di test che richiedono un livello basso larghezza di linea ed elevata purezza spettrale. Durante il funzionamento, questo dispositivo emette un raggio laser ad alta intensità. Non guardare direttamente l'estremità della fibra; facendo quindi potrebbe causare lesioni agli occhi.

Prodotto Specifiche

Caratteristiche del prodotto

● Multiquantistico Bene (MQW);

● Alto potenza in uscita >50mW;

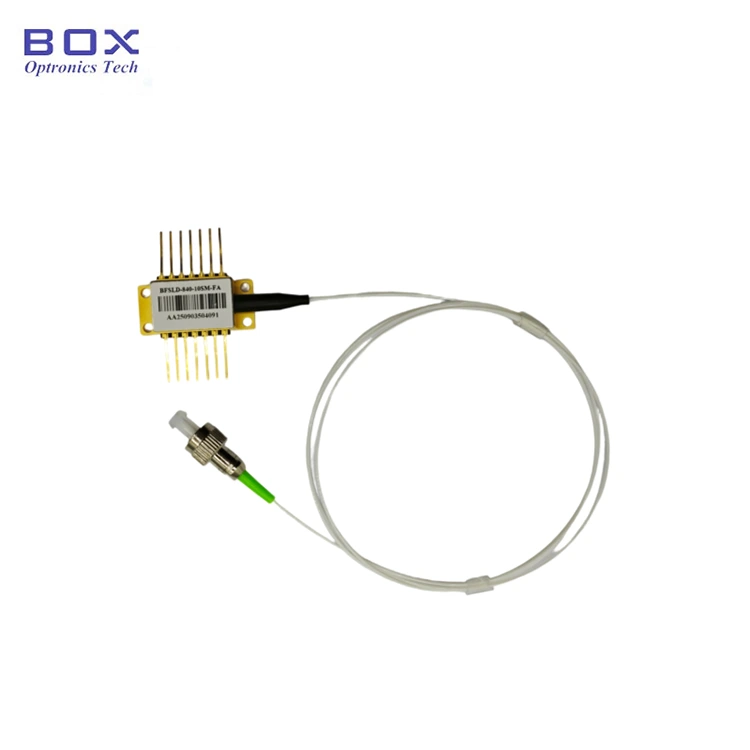

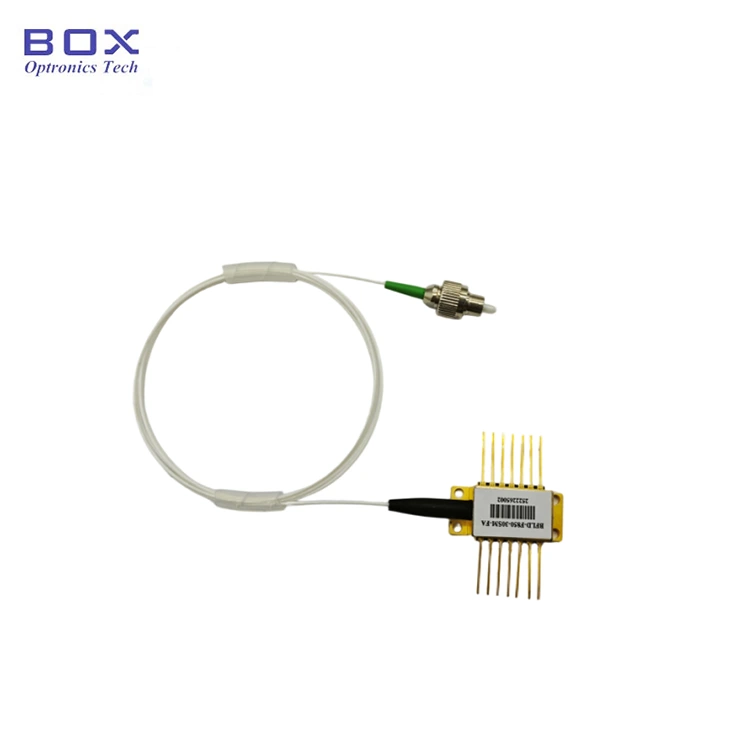

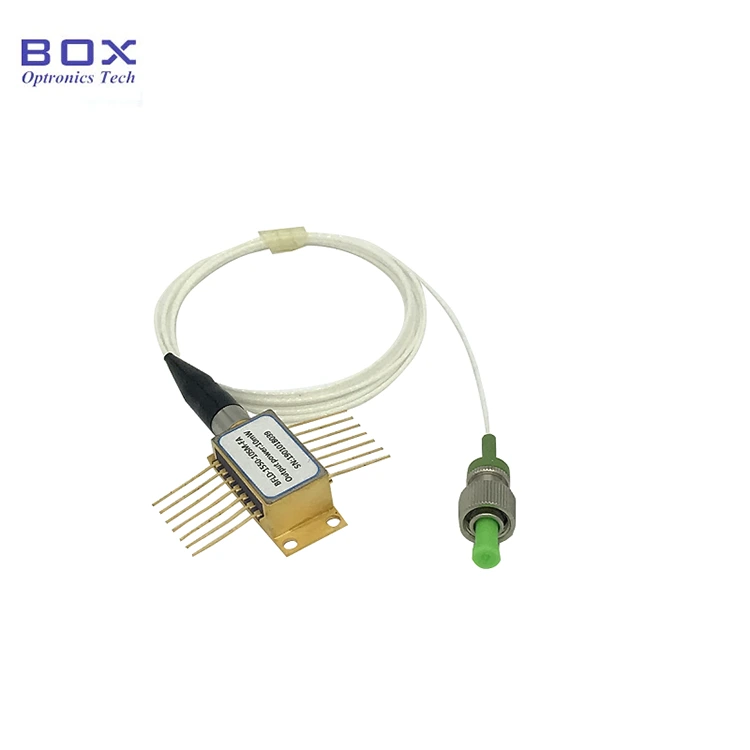

● 14 pin Pacchetto BTF con TEC, termistore e isolatore ottico.

Applicazioni del prodotto

● Lidar;

● Laboratorio stretto sorgenti luminose a larghezza di linea e test ottici;

● Fibra ottica comunicazioni;

● Sensore a fibra ottica.

Prodotto Dettagli

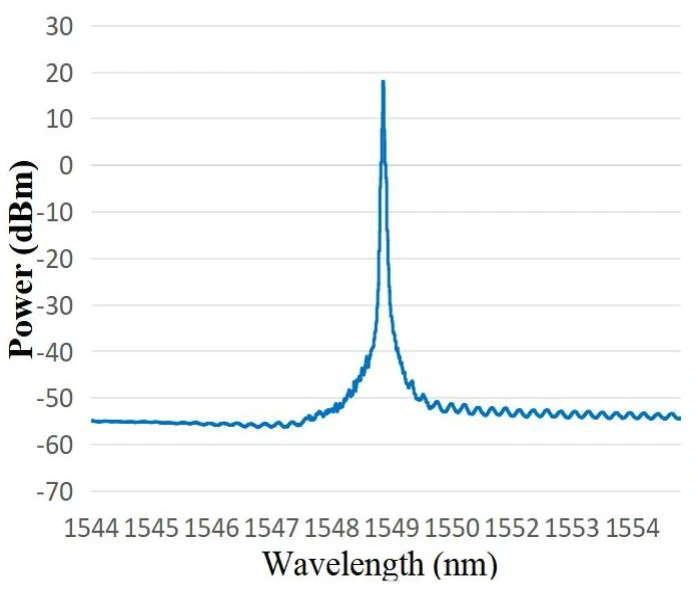

● Spettro tipico: 1549,38 nm, la tolleranza WL può essere 1550+/-2 nm.

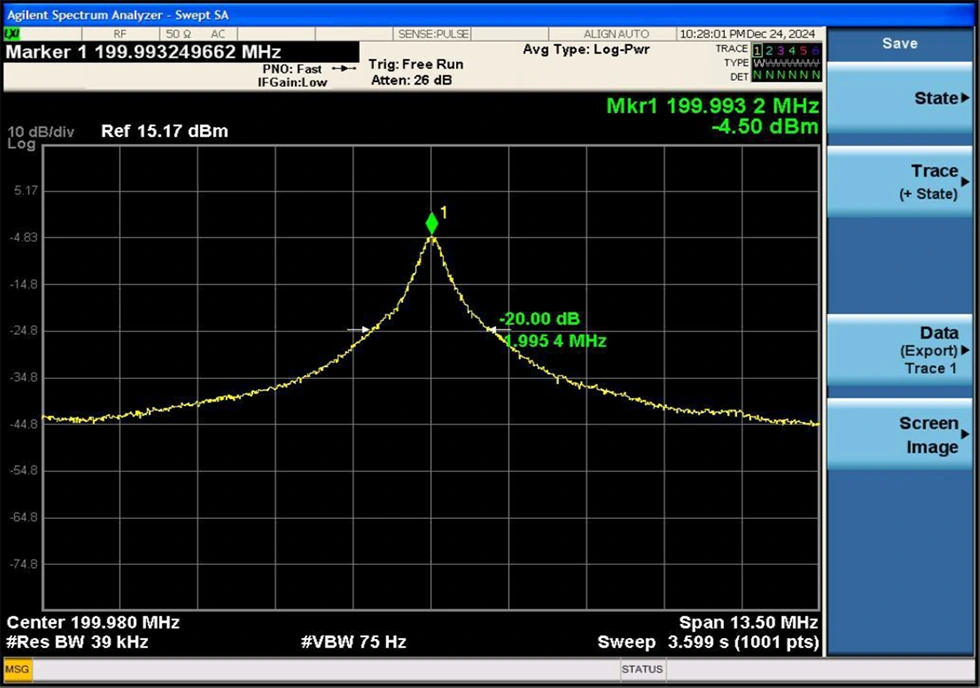

● Larghezza di linea tipica: larghezza di linea spettrale 3 dB <100 KHz (pari a 20 dB larghezza di linea / 20)

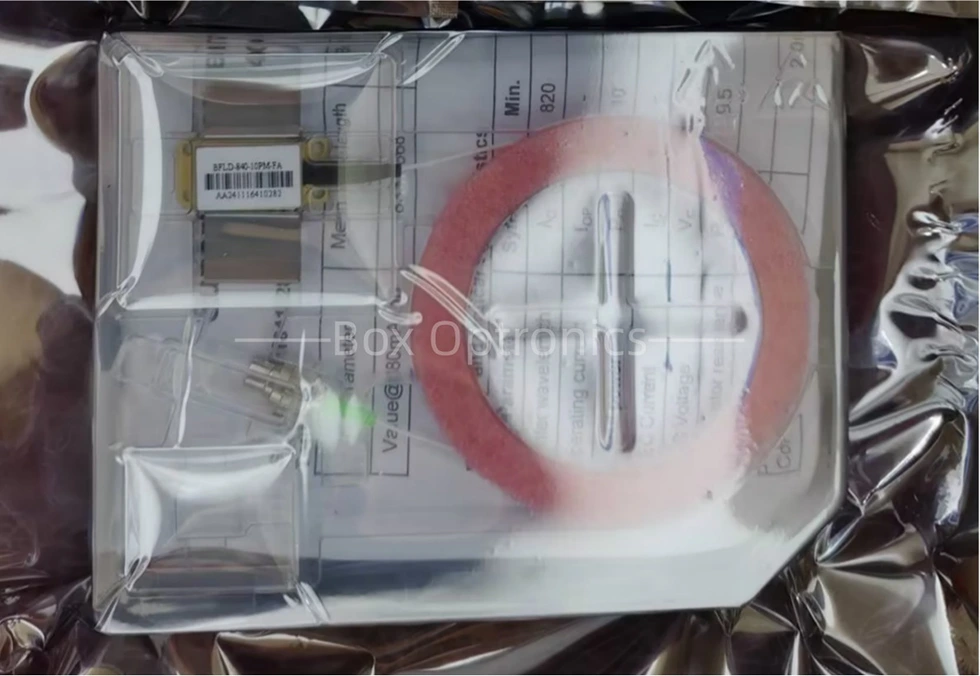

● Esempio di imballaggio

*Dispositivo autonomo; nessun driver integrato (driver esterno opzionale).

Informazioni sull'ordinazione

ad esempio: BNLD-1550-11HSM-FA2

(Informazioni sull'ordine: Laser a larghezza di linea stretta DFB 1550 nm 100 KHz BTF, 100 mW potenza in uscita, con fibra SM, connettore FC/APC, piedinatura tipo 2).

Per altre esigenze personalizzate, contattare: sales06@boxoptronics.com

Scheda tecnica e Foglio di prova

Scheda dati

Foglio di prova

Termini di preventivo e pagamento

● Condizioni di preventivo

(1) EXW:

Se disponi di un account DHL/UPS/FedEx, Box Optronics consiglia di utilizzarlo l'EXW. Spediamo tramite il tuo account; non addebitiamo il costo di spedizione.

(2) DAP:

Se non hai un account, paga in anticipo il costo di spedizione i prodotti.

● Termini di pagamento

PayPal e T/T sono disponibili.

Tempi di consegna

La produzione richiede circa 10-15 giorni lavorativi. (Se ci sono alcuni in stock, saranno spediti più velocemente.)

La logistica internazionale potrebbe richiedere 3-5 giorni lavorativi.

Operazione Note

● Durante il funzionamento, questo dispositivo emette un raggio laser ad alta intensità; fare non guardare direttamente l'estremità della fibra, poiché ciò potrebbe causare lesioni agli occhi.

● Questo dispositivo è sensibile all'elettricità statica; quindi, rigorosa aderenza sono necessarie misure di protezione antistatica durante l'imballaggio, trasporto e utilizzo. Inoltre, è necessario prendere precauzioni per prevenire sbalzi di tensione, poiché la mancata osservanza di tali precauzioni potrebbe causare danni permanenti al dispositivo (ad esempio, garantendo un'adeguata messa a terra dell'apparecchiatura e indossando un dispositivo antistatico cinturino da polso).

● Verificare la stabilità del circuito operativo del prodotto per evitare danni causati da correnti impulsive.

● Le fibre ottiche sono fragili; non utilizzare la fibra per tirare il dispositivo. Quando si inserisce o si rimuove un dispositivo dalla presa, non esercitare pressione oppure tirare la manica situata sul retro dell'alloggiamento dell'apparecchio. Per i dispositivi dotato di connettori, assicurarsi che sia il dispositivo che il connettore della fibra vengono sollevati contemporaneamente durante l'installazione o la rimozione.

● Se i pin richiedono saldatura, la temperatura di saldatura non deve farlo superare i 260°C e il tempo di saldatura non deve superare i 10 secondi. Particolare occorre prestare attenzione a quanto segue: durante il processo di saldatura, il il dispositivo deve essere privo di alimentazione e il saldatore deve essere correttamente messo a terra.

● Quando si utilizza il dispositivo, rispettare rigorosamente la tensione operativa e gamme di corrente specificate nella scheda tecnica. Parametri chiave, incluso Ith (corrente di soglia), Iop max (corrente operativa massima), Vop max (corrente massima). tensione operativa) e λc (lunghezza d'onda centrale): è necessario fare riferimento specificatamente nel rapporto di prova fornito al momento della spedizione.Nota:Funzionamento oltre i valori massimi assoluti possono causare danni permanenti al dispositivo.

Garanzia di qualità e Servizio post-vendita

● Periodo di garanzia:

Riparazione o sostituzione gratuita per difetti non causati dall'uomo entro 1 anno dall'acquisto. Servizi di manutenzione a pagamento disponibili dopo 1 anno.

● Esclusioni dalla garanzia gratuita:

Durante il periodo di garanzia gratuito, servizi di riparazione o sostituzione gratuiti verrà fornito per guasti causati da problemi di qualità del prodotto. Tuttavia, Box Optronics si riserva il diritto di rifiutare i servizi di riparazione gratuiti nei seguenti casi casi entro il periodo di garanzia:

(1) Danni causati da fattori naturali (ad es. fulmini, polvere) o influenze ambientali.

(2) Malfunzionamenti dovuti a utilizzo improprio da parte dell'utente.

(3) Evidenti danni fisici causati da errore umano.

(4) Smontaggio, modifica o riparazione non autorizzati.

(5) Etichette di garanzia alterate o incomplete sull'alloggiamento.

(6) Danni o perdite durante il trasporto.
