Laser DFB coassiale pigtail a larghezza di linea stretta da 1550 nm

Panoramica del prodotto-Laser DFB coassiale a spirale a larghezza di linea stretta da 1550 nm

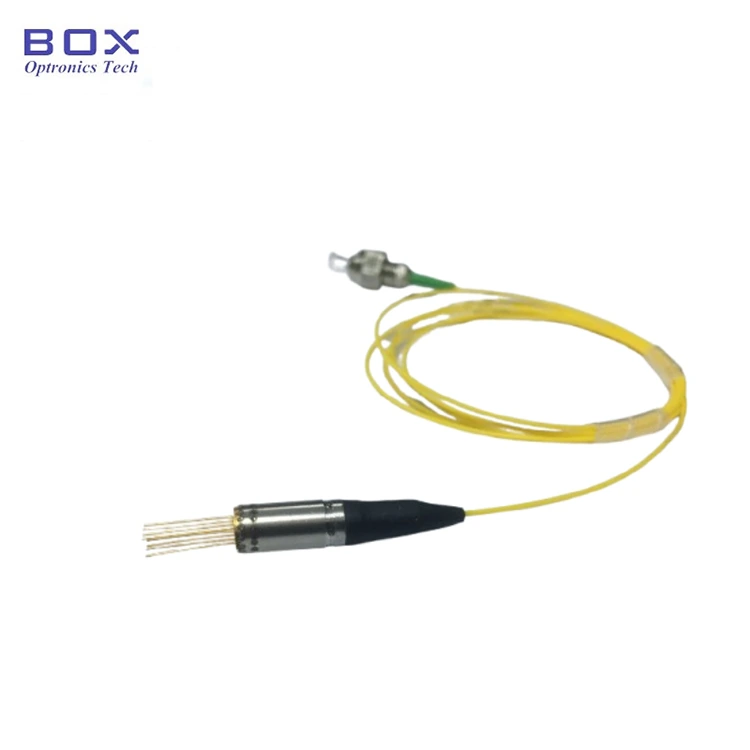

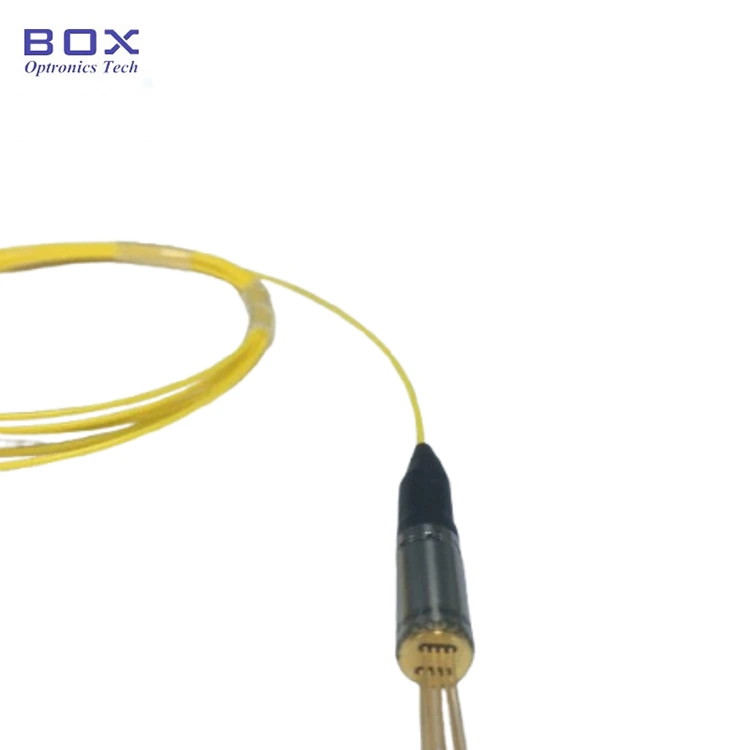

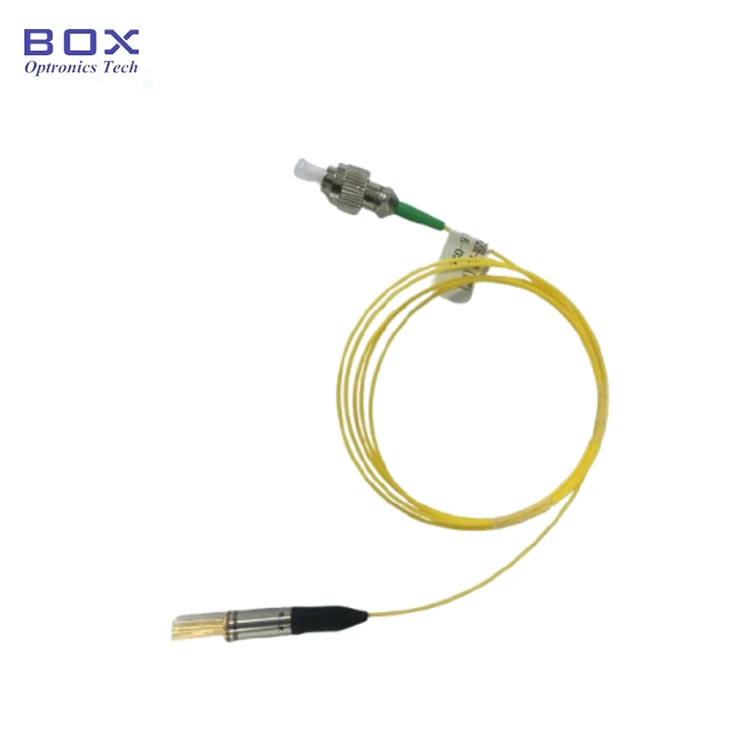

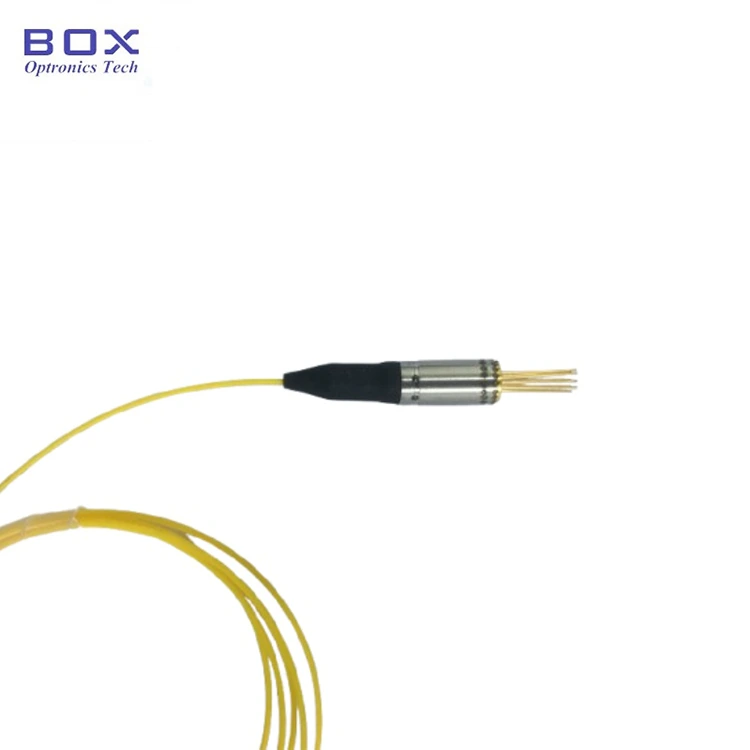

Il laser DFB coassiale pigtail a larghezza di linea stretta da 1550 nm di Box Optronics è un laser a feedback distribuito raffreddato TEC progettato per sistemi di portata LiDAR e applicazioni di guida autonoma. Funzionando a una lunghezza d'onda centrale di 1550 nm, fornisce un'uscita ottica ≥ 2 mW attraverso fibra monomodale e una larghezza di linea spettrale ≤ 500 kHz, misurata utilizzando il metodo autoeterodina. Il laser integra un dispositivo di raffreddamento termoelettrico (TEC), un termistore, un fotodiodo di monitoraggio PIN InGaAs e un isolatore ottico in un pacchetto coassiale compatto con un codino in fibra FC/APC o SC/APC.

Caratteristiche principali -Laser DFB coassiale a coda di rondine a larghezza di linea stretta da 1550 nm

· Lunghezza d'onda centrale: 1550 nm, tolleranza WL di +/- 3 nm

· Larghezza di linea spettrale stretta: ≤500kHz (metodo di misurazione autoeterodina)

· Potenza in uscita ottica: minimo 2 mW (uscita in fibra SM)

· Isolatore ottico integrato: isolamento ≥30 dB

· Raffreddatore termoelettrico (TEC) e termistore integrati

· Fotodiodo di monitoraggio PIN InGaAs integrato

· Funzionamento a basso rumore e bassa distorsione

· Elevata affidabilità e lunga durata operativa

Applicazioni tipiche - Laser DFB coassiale pigtail a larghezza di linea stretta da 1550 nm

· Sistemi FMCW LiDAR per la guida autonoma e ADAS

· LiDAR coerente per la misurazione simultanea di portata e velocità

· Sistemi LiDAR per imaging 3D e navigazione autonoma

· Sistemi LiDAR industriali per robotica, navigazione AGV e automazione

· Sistemi di test di comunicazione ottica coerente e apparecchiature di misurazione ottica

· Sistemi di rilevamento distribuiti in fibra ottica

· Riflessometria nel dominio della frequenza ottica (OFDR)

· Ricerca sulla fotonica ed esperimenti di rilevamento coerente in laboratorio

· Integrazione OEM in moduli LiDAR, sensori automobilistici e apparecchiature di rilevamento industriale

Specifiche del prodotto -Laser DFB coassiale a coda di rondine da 1550 nm a larghezza di linea stretta

Valori massimi assoluti (Tc = 25°C)

Caratteristiche ottico-elettriche (Tc = 25°C)

Caratteristiche TEC e termistore

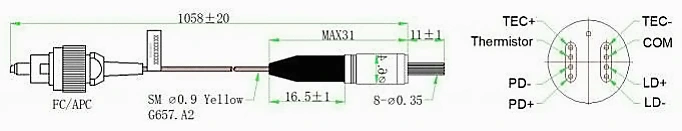

Definizione di pacchetto e pin

Tipo di confezione: confezione ermetica coassiale con TEC

Componenti integrati: isolatore ottico, dispositivo di raffreddamento termoelettrico (TEC), termistore, fotodiodo di monitoraggio PIN InGaAs

Informazioni per l'ordinazione -Laser DFB coassiale pigtail a larghezza di linea stretta da 1550 nm

Nomenclatura dei modelli

BLD - X XX XX X - X XX (XX)

Esempio: BLD-ND5502H-IFA(TEC)

Scheda tecnica -Laser DFB coassiale pigtail a larghezza di linea stretta da 1550 nm

Scheda dati

Domande frequenti (FAQ)

D: Cosa significa "larghezza di linea ridotta" e perché è importante per LiDAR?

R: La larghezza della linea spettrale si riferisce alla larghezza dello spettro di frequenza ottica del laser. Questo laser fornisce una larghezza di linea < 500 kHz, misurata con il metodo autoeterodina. Una larghezza di linea più stretta generalmente si traduce in una lunghezza di coerenza più lunga, che è importante per le tecniche di rilevamento coerente come FMCW LiDAR.

Nei sistemi FMCW LiDAR, i segnali ottici trasmessi e riflessi interferiscono per generare un segnale di battimento utilizzato per la misurazione della portata e della velocità. Un laser a larghezza di linea stretta aiuta a mantenere la coerenza, a ridurre il rumore di fase e a migliorare la sensibilità di misurazione nelle applicazioni a lungo raggio e ad alta risoluzione.

D: Qual è la differenza tra questo laser coassiale a larghezza di linea stretta e un laser DFB con pacchetto a farfalla?

R: La differenza principale è il fattore di forma del pacchetto. Questo prodotto utilizza un pacchetto coassiale compatto con TEC integrato, termistore, fotodiodo di monitoraggio e isolatore ottico, che lo rende adatto per moduli LiDAR con vincoli di spazio e integrazione OEM con fibra accoppiata.

I laser DFB con package a farfalla forniscono in genere più interfacce elettriche e maggiore flessibilità per sistemi di laboratorio, apparecchiature di telecomunicazione e applicazioni che richiedono progetti termici o elettrici personalizzati.

Il pacchetto adatto dipende dai requisiti del sistema, tra cui dimensioni, gestione termica, interfaccia elettrica e metodo di integrazione.

D: La lunghezza d'onda di 1550 nm è sicura per gli occhi per il LiDAR automobilistico?

R: La regione della lunghezza d'onda di 1550 nm è generalmente considerata più sicura per gli occhi per le applicazioni LiDAR rispetto alle lunghezze d'onda più corte come 905 nm. A circa 1550 nm, l'assorbimento da parte delle strutture anteriori dell'occhio riduce significativamente l'esposizione della retina, consentendo ai sistemi LiDAR di raggiungere livelli di potenza ottica consentiti più elevati in base agli standard di sicurezza laser applicabili.

La classificazione finale della sicurezza degli occhi dipende dalla progettazione completa del sistema, inclusa la potenza di uscita, la divergenza del raggio, il formato di modulazione, la durata dell'esposizione e la conformità a standard come IEC 60825.

D: Qual è la quantità minima dell'ordine (MOQ)?

A: Il MOQ è di 2 pezzi.
