Si tratta di una fibra a larghezza di linea ultra stretta da 1550 nm 3 kHz Laser che adotta la struttura della cavità laser DFB in fibra drogata con erbio, con uscita CW potenza 50/100/200/500/1000mW opzionale, larghezza di banda 3dB inferiore a 3kHz, lunghezza d'onda stabile senza salto di modalità. Supporta configurazioni da banco e modulari con interfaccia di comunicazione RS232 e software di monitoraggio del sistema integrazione. Adatto per il rilevamento distribuito e così via.
|
Parametro |
Unità |
Tipico |
Osservazione |
|
|
Lunghezza d'onda operativa |
nm |
1550±0,1 |
1540~1570 (personalizzato) |
|
|
Regolazione lenta della temperatura gamma |
nm |
±0,1 |
|
|
|
Potenza in uscita |
mW |
50/100/200/500/1000 |
|
|
|
Larghezza di riga spettrale@3dB |
kHz |
<3 |
Larghezza di linea 20 dB / 20 |
|
|
Soppressione della modalità laterale Rapporto |
dB |
≥60 |
|
|
|
Instabilità della lunghezza d'onda |
MHz |
≤±25 |
|
|
|
Modalità di lavoro |
— |
CW |
Luce continua |
|
|
Instabilità di potere (Breve termine 15 minuti) |
dB |
≤±0,02 |
Equivalenza ≤ ±0,5% |
|
|
Instabilità di potere (A lungo termine 8 ore) |
dB |
≤±0,05 |
Equivalenza ≤ ±1,2% |
|
|
Tipo di fibra |
— |
SMF-28 |
Polarizzazione casuale |
|
|
— |
PM1550（PER>23dB） |
Polarizzazione lineare |
||
|
Tipo di connettore a spirale |
— |
FC/APC |
Personalizzabile |
|
|
Dimensione |
50/100/200 mW |
mm |
255(L)×285(P)×115(A) |
B1: da banco |
|
500/1000mW |
255(L)×322(P)×115(A) |
B2: da banco |
||
|
50/100/200 mW |
125(L)×150(P)×31,5(A) |
M31: Modulo |
||
|
500/1000mW |
139(L)×235(P)×70(A) |
M70: modulo |
||
|
Alimentazione elettrica |
V |
100~240 V CA, <30 W |
Da banco |
|
|
CC 12 V, 24 W |
Modulo |
|||
|
Interfaccia di comunicazione |
— |
DB9 Femmina(RS232) |
|
|
|
Temperatura operativa |
℃ |
-5~+35 |
|
|
|
Temperatura di conservazione |
℃ |
-40~+85 |
|
|
● Spettrale larghezza di linea ≤3 KHz;
● Tutta fibra cavità risonante DFB;
● Lunghezza d'onda stabile senza salto di modalità;
● DB9 Comunicazioni femmina (RS232) per una facile integrazione.
● LiDAR;
● Acustico sensori, idrofoni;
● Fibra Rilevamento distribuito ottico.

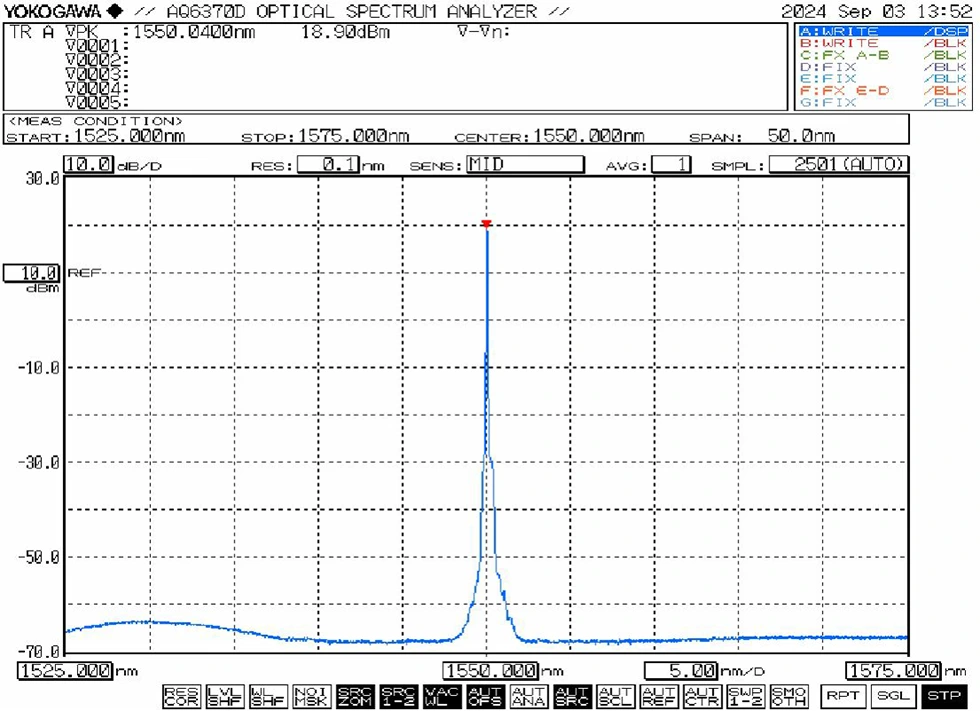

● Spettro tipico: 1550 nm

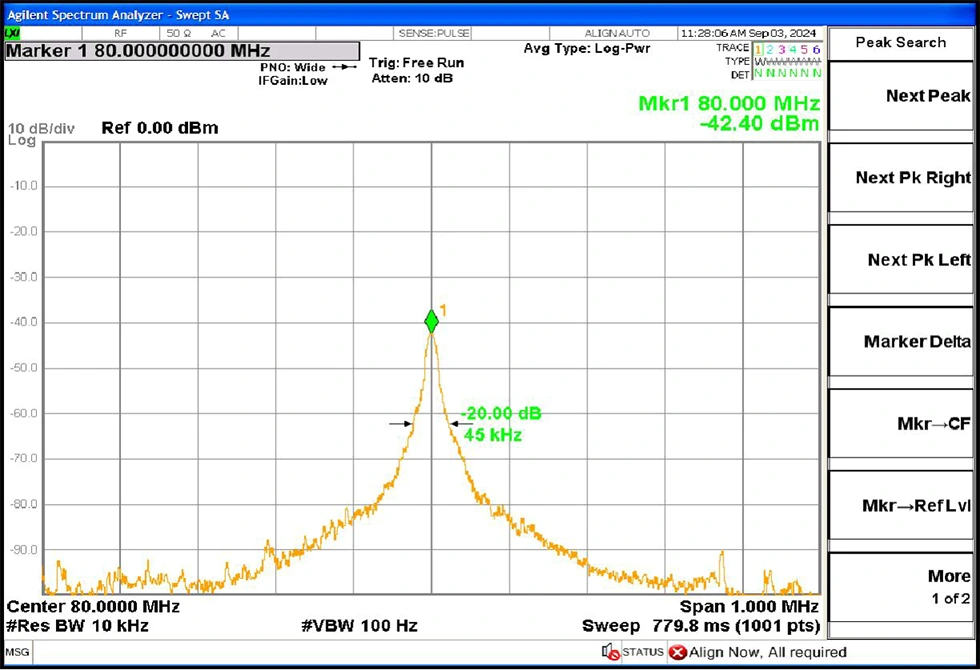

● Larghezza di linea tipica: larghezza di linea spettrale 3 dB ≤ 3 KHz (pari a larghezza di linea 20 dB / 20)

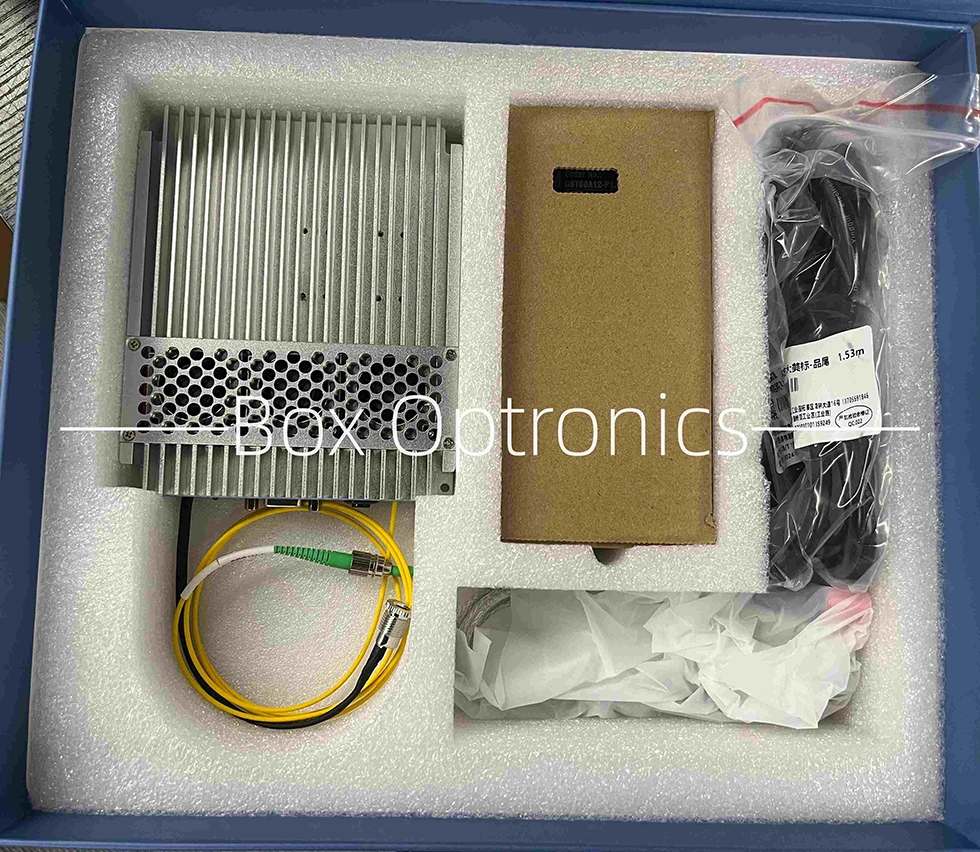

● Esempio di imballaggio

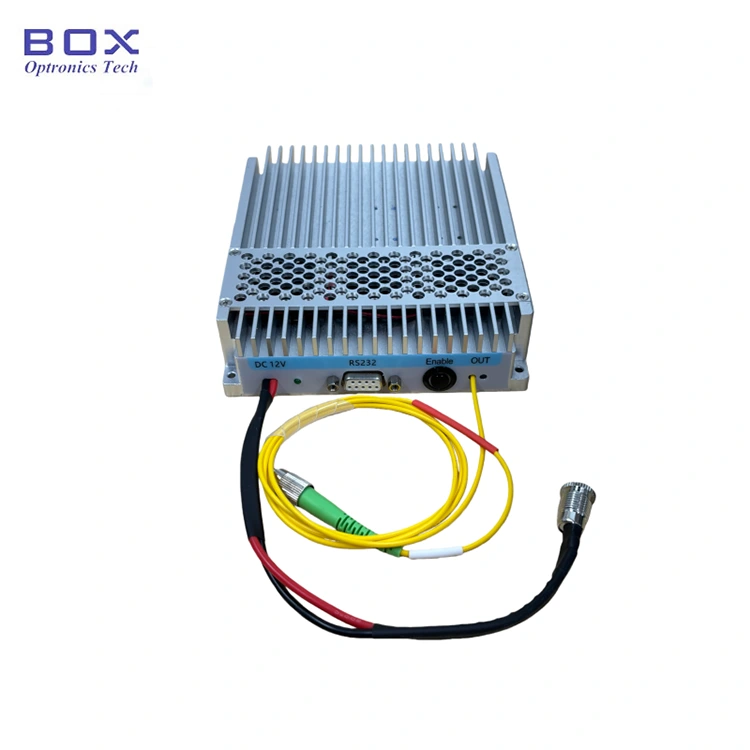

1. Aspetto: il modulo include un connettore di alimentazione, un indicatore di alimentazione, RS232 interfaccia di comunicazione, interruttore di attivazione dell'uscita e porta in fibra di uscita laser.
2.Potenza Alimentazione: la porta di alimentazione utilizza un'interfaccia standard DC5,5×2,1 mm. Utilizzare solo l'adattatore di alimentazione originale (DC5V o DC12V). Adattatori di alimentazione non corretti possono danneggiare la sorgente luminosa. A forma di U è disponibile il cavo di alimentazione con connettore per il collegamento a un alimentatore switch richiedere al momento dell'acquisto.
3.Connessione il ponticello in fibra ottica:rimuovere il cappuccio antipolvere dal connettore della fibra, ispezionare l'estremità per rilevare eventuali contaminazioni o danni e accertarsi pulizia prima del collegamento ad altri dispositivi in fibra o apparecchiature di prova. Per modelli ad alta potenza, si consiglia la giunzione a fusione.
4.Connessione il modulo a un computer host: utilizzare il modulo incluso Cavo dati seriale USB-RS232 per collegare il modulo al computer. Installa il driver seriale dedicato (fornito dal produttore) per abilitare la comunicazione. Senza il driver, il software host non può connettersi al modulo.

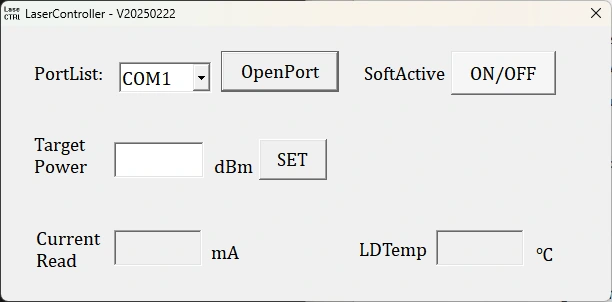

5.Software: il software host consente regolazione della potenza di uscita e controllo dell'uscita del laser tramite Pulsante "SoftActive". Il software visualizza la corrente e l'uscita della pompa impostate stato di monitoraggio dell'alimentazione e della temperatura.
6.Memoria parametri:Impostazioni e lo stato configurato tramite il software viene automaticamente salvato nel modulo memoria interna. Se i parametri non lo richiedono, non è necessaria alcuna connessione al computer host necessitano di modifiche.
|
Nome |
Lunghezza d'onda |
Potenza in uscita |
Potenza regolabile (opzionale) |
Tipo di fibra |
Dimensione |
|
NLFL |
-XXXX |
-XX |
-X |
-XX |
-X |
|
Laser a fibra a larghezza di linea stretta |
1550: 1550 nm |
50:50mW 100:100mW 200:200mW 500:500mW 1000:1000mW |
T: potere regolabile |
SM:SMF-28e PM: PM1550 |
B1/B2: Da banco M31/M70 :Modulo |
ad esempio: NLFL-1550-50-T-SM-M
(Informazioni sull'ordine: Laser a fibra con larghezza di linea ultra stretta da 1550 nm 3 kHz, 50 mW potenza in uscita, potenza regolabile, fibra SM, pacchetto moduli).
Per altre esigenze personalizzate, contattare: sales06@boxoptronics.com
● Condizioni di preventivo
(1) EXW:
Se disponi di un account DHL/UPS/FedEx, Box Optronics consiglia di utilizzarlo l'EXW. Spediamo tramite il tuo account; non addebitiamo il costo di spedizione.
(2) DAP:
Se non hai un account, paga in anticipo il costo di spedizione i prodotti.
(3)Altro
● Termini di pagamento
PayPal e T/T sono disponibili.
Per la produzione occorrono circa 15 giorni lavorativi. (Se ce ne sono in stock, sarà spedito più velocemente.)
La logistica internazionale potrebbe richiedere 3-5 giorni lavorativi.
1. Note operative e manutenzione: larghezza di linea ultra stretta di 1550 nm 3 kHz Laser a fibra
● Evitare di collegare/scollegare frequentemente i connettori in fibra per evitare accumulo di polvere e danni alle superfici terminali.
● Pulire i connettori in fibra con un panno privo di lanugine e ispezionarli con a rilevatore di estremità della fibra prima della connessione. Collegare/scollegare sempre le fibre senza alimentazione per evitare bruciature della parte finale. Coprire i connettori non utilizzati con cappucci antipolvere.
● Conservare l'attrezzatura in un ambiente asciutto e privo di umidità.
● Periodo di garanzia:
Riparazione o sostituzione gratuita per difetti non causati dall'uomo entro 1 anno dall'acquisto. Servizi di manutenzione a pagamento disponibili dopo 1 anno.
● Esclusioni dalla garanzia gratuita:
Durante il periodo di garanzia gratuito, servizi di riparazione o sostituzione gratuiti verrà fornito per guasti causati da problemi di qualità del prodotto. Tuttavia, Box Optronics si riserva il diritto di rifiutare i servizi di riparazione gratuiti nei seguenti casi casi entro il periodo di garanzia:
(1) Danni causati da fattori naturali (ad es. fulmini, polvere) o influenze ambientali.
(2) Malfunzionamenti dovuti a utilizzo improprio da parte dell'utente.
(3) Evidenti danni fisici causati da errore umano.
(4) Smontaggio, modifica o riparazione non autorizzati.
(5) Etichette di garanzia alterate o incomplete sull'alloggiamento.
(6) Danni o perdite durante il trasporto.
