Fotodiodo PIN InGaAs da 1 mm TO46

Panoramica del prodotto: fotodiodo PIN InGaAs da 1 mm TO46

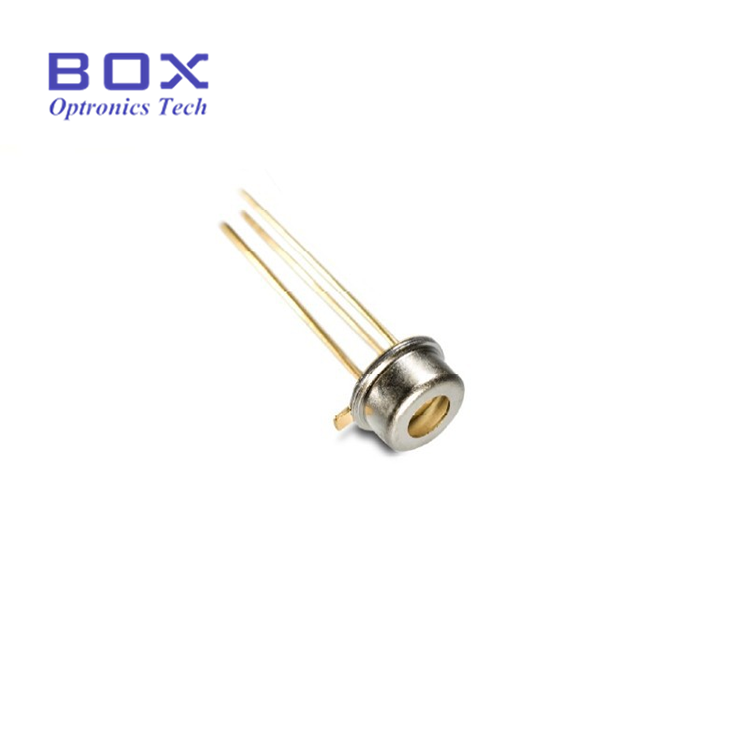

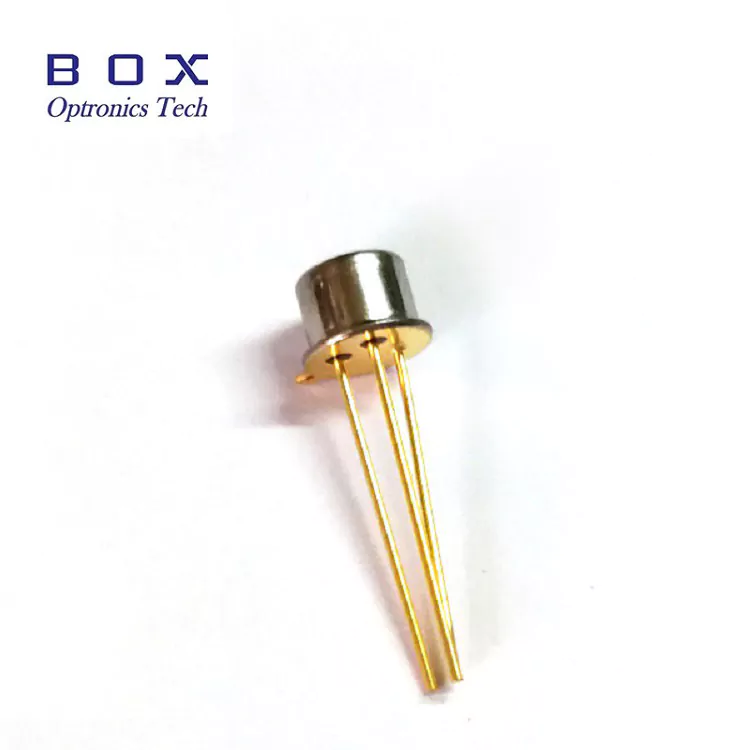

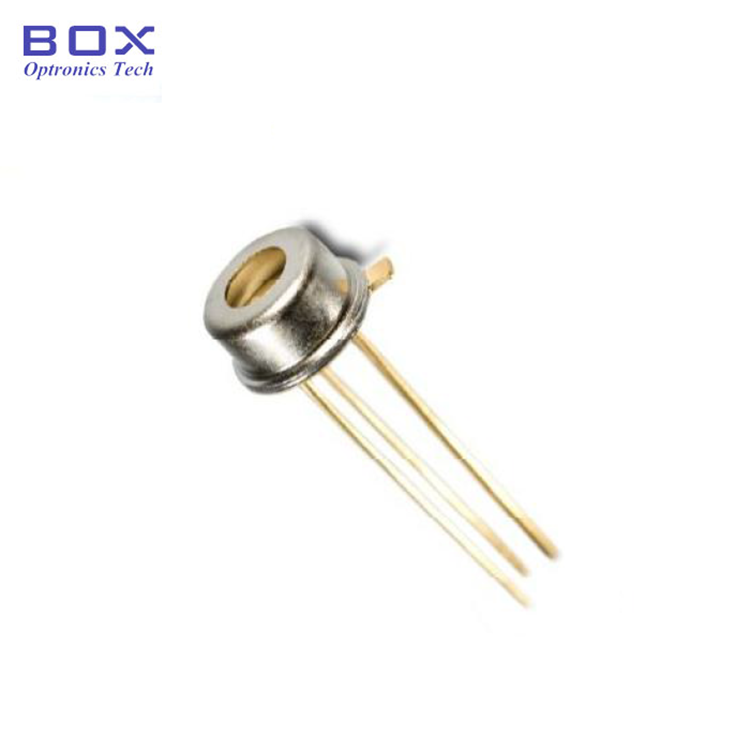

Il fotodiodo PIN InGaAs da 1 mm (modello BPD-1STO46B-FW) di Box Optronics è un fotorilevatore InGaAs ad alte prestazioni progettato per applicazioni di rilevamento del vicino infrarosso (NIR). Dotato di una struttura a diodo PIN, converte la potenza ottica incidente nell'intervallo di lunghezze d'onda 900–1650 nm in una fotocorrente proporzionale con elevata linearità e sensibilità. Dotato di un'area attiva di 1 mm di diametro. Confezionato in un contenitore metallico ermetico TO46 con finestra ottica piatta, il fotodiodo è meccanicamente robusto e garantisce prestazioni stabili in condizioni industriali e di laboratorio impegnative. Queste caratteristiche lo rendono una scelta eccellente per il monitoraggio della potenza ottica, la misurazione dei test su fibra ottica, il rilevamento laser e la spettroscopia NIR.

Caratteristiche principali: fotodiodo PIN InGaAs da 1 mm TO46

• Diametro dell'area attiva: 1 mm per un'efficiente raccolta della luce

• Ampio intervallo di risposta spettrale: da 900 nm a 1650 nm

• Alta reattività: 0,9 A/W tipica a 1.310 nm, 0,95 A/W a 1.550 nm

• Corrente di buio ultrabassa, bassa capacità di giunzione

• Elevata affidabilità e stabilità a lungo termine

• Pacchetto metallico ermetico TO46 con finestra piatta

• Configurazione TO-CAN standard per un facile montaggio

Applicazioni tipiche: fotodiodo PIN InGaAs da 1 mm TO46

• Misuratori di potenza ottica e moduli di monitoraggio della potenza ottica

• Attrezzature per test e misurazione della fibra ottica

• Rilevamento del segnale ottico e monitoraggio dell'alimentazione nei sistemi di telecomunicazioni

• Spettroscopia nel vicino infrarosso (NIR) e strumenti analitici

• Sistemi di monitoraggio e controllo della potenza laser

• Calibrazione e caratterizzazione dell'attenuatore ottico

• Ricerca e sviluppo nei laboratori di fotonica

• Integrazione del modulo ottico e sviluppo del sottosistema fotonico

Specifiche tecniche-Fotodiodo PIN InGaAs da 1 mm TO46

Valori massimi assoluti (TC = 25°C)

Caratteristiche Elettro-ottiche (TC = 25°C)

Dettagli prodotto-Fotodiodo PIN InGaAs da 1 mm TO46

Cos'è un fotodiodo PIN InGaAs?

Un fotodiodo PIN InGaAs è un rilevatore a semiconduttore ad alta sensibilità progettato per il rilevamento ottico nel vicino infrarosso (NIR). Basato su una struttura a semiconduttore P-I-N, converte i fotoni incidenti in fotocorrente con eccellente linearità e stabilità.

Operando da 900 nm a 1700 nm, i fotodiodi InGaAs forniscono un'elevata reattività attraverso le bande di comunicazione ottica e la regione SWIR, rendendoli adatti per test su fibra ottica, monitoraggio della potenza ottica, spettroscopia e applicazioni di rilevamento.

L'area attiva da 1 mm offre una migliore capacità di raccolta della luce e una migliore tolleranza di accoppiamento, fornendo un eccellente equilibrio tra sensibilità, flessibilità di allineamento e velocità di rilevamento.

Caratteristiche principali delle prestazioni: fotodiodo PIN InGaAs da 1 mm TO46

• Elevata reattività ed efficienza quantistica

• Corrente oscura ultra-bassa

• Bassa capacità e risposta rapida

• Ampia copertura spettrale

• Pacchetto ermetico TO46

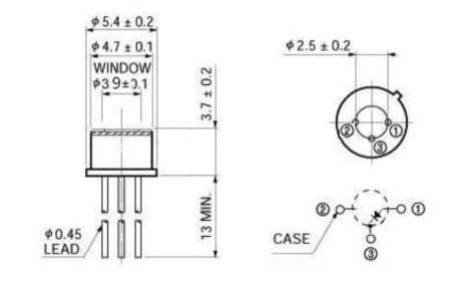

Dimensioni della confezione e definizione dei pin: fotodiodo PIN InGaAs da 1 mm TO46

Tipo di confezione: contenitore metallico ermetico TO46, finestra piatta (TO-CAN a 3 pin)

Diametro contenitore: φ5,4 ± 0,2 mm (esterno), φ4,7 ± 0,1 mm (interno)

Diametro finestra: φ3,9 ± 0,1 mm

Configurazione pin (vista dal basso): Pin 1 = Anodo (lato P), Pin 2 = Custodia (GND), Pin 3 = Catodo (lato N)

Informazioni sull'ordinazione

Nomenclatura dei modelli

BPD - DA X X A XX - X - X

Esempio: BPD-1STO46B-FW

Scheda tecnica-Fotodiodo PIN InGaAs da 1 mm TO46

Scheda dati

Tempi di consegna

• Unità standard (modelli in stock): 3~5 giorni lavorativi

• Produzione standard: 10~15 giorni lavorativi

• Ordini in grandi quantità: contattare per il programma di produzione

• Spedizione internazionale: ~5 giorni lavorativi (DHL/UPS/FedEx express)

• Servizio rapido: disponibile su richiesta

Note operative e utilizzo: fotodiodo PIN InGaAs da 1 mm TO46

• I fotodiodi sono dispositivi sensibili alle scariche elettrostatiche (ESD): utilizza sempre la protezione ESD adeguata

• Evita di toccare i cavi direttamente a dita nude per evitare contaminazioni e danni da scariche elettrostatiche

• Conserva i dispositivi non utilizzati in imballaggi antistatici o in vassoi conduttivi per evitare danni da scariche elettrostatiche
