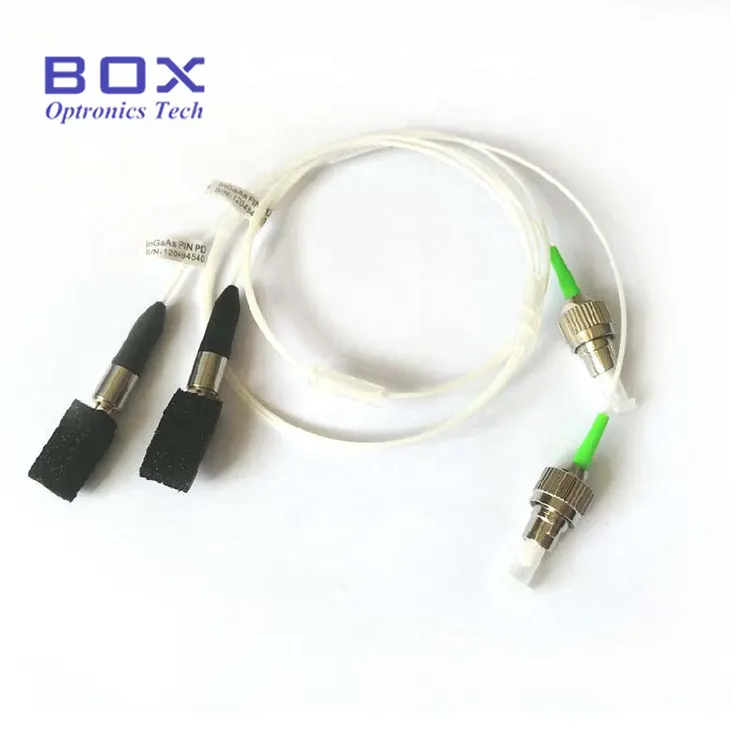

Rivelatore fotodiodo PIN InGaAs coassiale a spirale

Panoramica del prodotto   - Rivelatore fotodiodo PIN InGaAs coassiale con pigtail

Il rilevatore di fotodiodo PIN InGaAs coassiale a spirale è un rilevatore ottico con un intervallo di risposta spettrale di 1100-1650 nm. Fornisce un'elevata reattività alle lunghezze d'onda comunemente utilizzate di 1310 nm e 1550 nm ed è progettato per applicazioni di comunicazione in fibra ottica, CATV, rilevamento e test e misurazione. Il BPD-70P10B-FA presenta un'area attiva di 70um e un pigtail in fibra da 1 metro con un connettore FC/APC ed è disponibile a magazzino. Altre configurazioni di area attiva, pacchetto, fibra, connettore e piedinatura sono personalizzate per l'integrazione OEM.

Caratteristiche principali - Rivelatore fotodiodo PIN InGaAs coassiale con pigtail

· Ampio intervallo di risposta spettrale: da 1.100 nm a 1.650 nm

· Alta reattività, bassa corrente di buio e bassa capacità di giunzione

· Ampia larghezza di banda: 2,5 GHz

· Tempo di salita/discesa veloce: 0,3 ns

· Uscita in fibra pigtail con FC/APC o altro connettore (disponibile anche l'opzione presa)

Applicazioni tipiche - Rilevatore di fotodiodi PIN InGaAs coassiali con pigtail

· Ricevitori ottici analogici per trasmissione video CATV e fibra ottica

· Sistemi di rilevamento RF a banda larga su fibra

· Strumentazione di misurazione e test ottici, incluso il rilevamento del segnale OTDR

· Rilevamento distribuito in fibra ottica, come il rilevamento acustico distribuito (DAS)

· Monitoraggio della potenza ottica nei sistemi EDFA, DWDM e laser

· Ricerca di laboratorio sulla fotonica e integrazione di sistemi OEM

Specifiche del prodotto - Rivelatore fotodiodo PIN InGaAs coassiale con pigtail

Valori massimi assoluti (TC = 25°C)

Caratteristiche ottico-elettriche (TC = 25°C)

Definizione di pacchetto e pin: rilevatore di fotodiodo PIN InGaAs coassiale con pigtail

Informazioni per l'ordinazione - Rivelatore fotodiodo PIN InGaAs coassiale pigtail

Nomenclatura dei modelli

BPD - XX X XX X - XX -   ( X   )

Esempio: BPD-70P10B-FA (area attiva 70 m, tipo pigtail, fibra da 1,0 m, pinout tipo B, connettore FC/APC)

Nota: la lunghezza del codino e il formato della carta fissa possono essere personalizzati. La struttura del prodotto, le dimensioni, i parametri ottici e i requisiti della tecnologia di processo possono essere progettati in base alle esigenze del cliente.

Scheda tecnica   - Rivelatore fotodiodo PIN InGaAs coassiale pigtail

Scheda dati

Domande frequenti (FAQ)

D: Qual è la differenza tra il rilevatore di fotodiodo pigtail coassiale e i fotodiodi InGaAs TO-can?

R: Le differenze principali riguardano la progettazione del pacchetto e l'integrazione del sistema. Il rilevatore coassiale a coda di rondine integra il fotodiodo PIN InGaAs in un pacchetto coassiale ermetico con un codino in fibra, fornendo una connessione diretta in fibra e prestazioni ad alta frequenza per applicazioni come ricevitori CATV e apparecchiature di test ottici. I fotodiodi TO5/TO46 utilizzano contenitori metallici con finestre ottiche e richiedono un accoppiamento ottico esterno, che li rende più adatti al rilevamento dello spazio libero e alla misurazione della potenza ottica.

D: Qual è la differenza tra le opzioni del pacchetto a spirale e con presa?

R: La versione a spirale ha una fibra fissata in modo permanente per la connessione ottica diretta, mentre la versione con presa fornisce un'interfaccia in fibra staccabile per una comoda connessione e sostituzione. La scelta dipende principalmente dai requisiti di integrazione del sistema: i pacchetti pigtail sono adatti per installazioni OEM fisse, mentre i pacchetti con presa sono convenienti per apparecchiature di prova e di laboratorio.

D: Come devo scegliere l'area attiva del fotodiodo PIN InGaAs?

R: Il diametro dell'area attiva deve essere scelto in base alle dimensioni del raggio ottico, allo schema di accoppiamento e alla larghezza di banda di rilevamento del target. I diametri dell'area attiva più piccoli producono una capacità di giunzione inferiore e una risposta a velocità più elevata, mentre i chip con un'area più grande offrono una maggiore efficienza di raccolta ottica e una tolleranza di allineamento rilassata. Per i sistemi accoppiati in fibra, opzioni di medie dimensioni come 70 um possono ottenere un buon compromesso tra larghezza di banda e latitudine di allineamento.

Prodotti correlati

· Fotodiodo PIN InGaAs con area attiva da 1 mm

· Fotodiodo PIN InGaAs da 5 mm TO5

· Fotodiodo al silicio TO46

· Amplificatore booster in fibra drogata con erbio in banda C

Note operative e gestione

· Seguire le corrette procedure di protezione ESD quando si maneggia il fotodiodo, poiché i fotodiodi PIN InGaAs sono dispositivi sensibili alle scariche elettrostatiche.

· Evita di toccare l'estremità della fibra o il connettore ottico a dita nude.

· Non superare le valutazioni massime assolute specificate nella scheda tecnica.

· Evitare piegature eccessive o sollecitazioni meccaniche sul codino in fibra.
