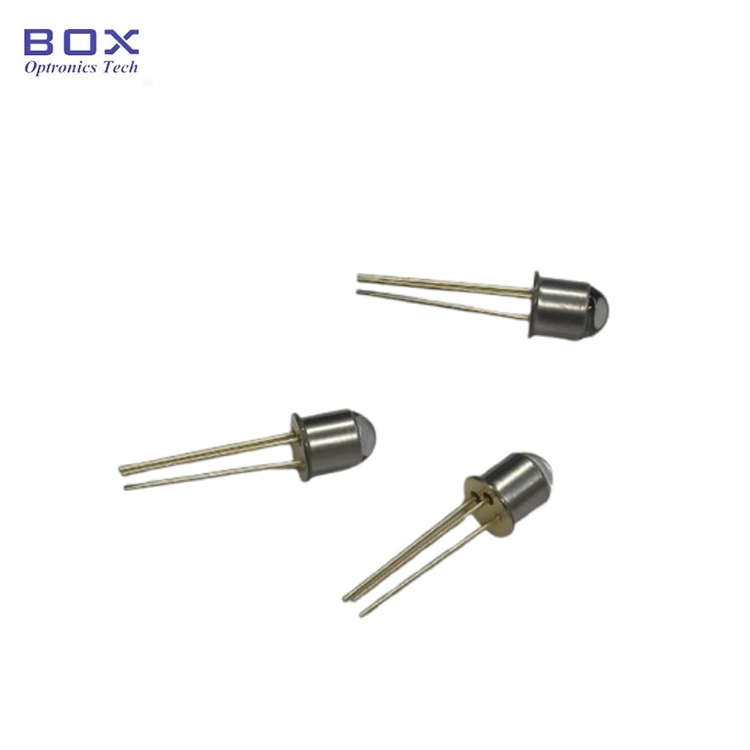

Fotodiodo PIN InGaAs con area attiva da 1 mm

Panoramica del prodotto - Fotodiodo PIN InGaAs con area attiva da 1 mm

Il fotodiodo PIN InGaAs con area attiva da 1 mm (modelli: BPD-1STO46B-BL e BPD-1STO46B-FW) di Box Optronics è un fotorilevatore PIN InGaAs compatto e ad alta sensibilità progettato per il rilevamento ottico del vicino infrarosso nell'intervallo di lunghezze d'onda da 900 nm a 1650 nm. Con un'area attiva di 1 mm di diametro, fornisce una combinazione equilibrata di capacità di raccolta della luce, tolleranza di accoppiamento e prestazioni di rilevamento per la misurazione della potenza ottica, strumentazione in fibra ottica e applicazioni di monitoraggio ottico.

Sono disponibili due configurazioni del contenitore TO46: BPD-1STO46B-BL con una finestra con lente sferica per una migliore efficienza di accoppiamento con segnali ottici focalizzati o accoppiati in fibra e BPD-1STO46B-FW con una finestra piatta per il rilevamento ottico di spazio libero e applicazioni che richiedono un'interfaccia ottica planare. Entrambe le versioni sono dotate di un contenitore metallico ermetico TO46 per un funzionamento affidabile a lungo termine.

Caratteristiche principali: fotodiodo PIN InGaAs con area attiva da 1 mm

· Diametro dell'area attiva di 1 mm

· Ampio intervallo di risposta spettrale: 900 nm-1650 nm

· Alta reattività: 0,9 A/W tipica a 1.310 nm, 0,95 A/W a 1.550 nm

· Bassa corrente di buio e bassa capacità di giunzione

· Contenitore metallico ermetico compatto TO46

· Due opzioni di finestra: lente sferica (BL) per una migliore efficienza di accoppiamento, finestra piatta (FW) per il rilevamento dello spazio libero

Applicazioni tipiche: fotodiodo PIN InGaAs con area attiva da 1 mm

· Misuratori di potenza ottica e sistemi di monitoraggio della potenza ottica

· Attrezzature per test e misurazione della fibra ottica

· Monitoraggio della potenza dell'EDFA e dell'amplificatore ottico

· Spettroscopia NIR e sistemi di rilevamento ottico

· Applicazioni di rilevamento ottico dello spazio libero

· Caratterizzazione e calibrazione dei componenti ottici

· Strumentazione fotonica e integrazione OEM

Specifiche del prodotto Fotodiodo PIN InGaAs con area attiva da -1 mm

Valori massimi assoluti (TC = 25°C)

Caratteristiche Elettro-ottiche (TC = 25°C)

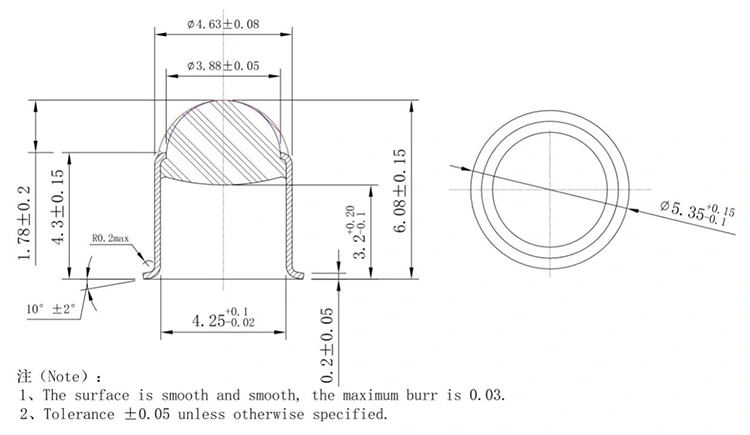

Definizione del pacchetto e dei pin Fotodiodo PIN InGaAs con area attiva da -1 mm

Tipo di confezione: confezione metallica ermetica TO46

Lente a sfera:

Finestra piana:

Informazioni per l'ordinazione Fotodiodo PIN InGaAs con area attiva da -1 mm

Nomenclatura dei modelli

BPD - DA X X A XX - X - X

Esempio: BPD-1STO46B-FW

Scheda tecnica Fotodiodo PIN InGaAs con area attiva da 1 mm

BPD-1STO46B-BL

BPD-1STO46B-FW

Domande frequenti (FAQ)

D: Qual è la differenza tra le versioni BL (lente sferica) e FW (finestra piatta)?

R: BPD-1STO46B-BL è dotato di una finestra con lente sferica che migliora l'efficienza dell'accoppiamento ottico concentrando la luce incidente sull'area attiva di 1 mm. È adatto per segnali ottici accoppiati in fibra, fasci focalizzati e applicazioni che richiedono una tolleranza di accoppiamento più elevata, come la misurazione della potenza ottica e apparecchiature di test in fibra ottica.

Il BPD-1STO46B-FW è dotato di una finestra ottica piatta senza ottica di focalizzazione, che fornisce un'interfaccia ottica diretta per applicazioni di rilevamento e misurazione ottica in spazio libero in cui è importante mantenere il profilo del fascio originale.

Entrambe le versioni utilizzano lo stesso chip fotodiodo PIN InGaAs e il pacchetto ermetico TO46, mentre la configurazione della finestra ottica può essere selezionata in base al metodo di accoppiamento e ai requisiti dell'applicazione.

D: Quale intervallo di lunghezze d'onda può rilevare questo fotodiodo InGaAs da 1 mm?

R: Questo fotodiodo PIN InGaAs fornisce un ampio intervallo di risposta spettrale nel vicino infrarosso da 900 nm a 1650 nm, coprendo le lunghezze d'onda ottiche comunemente utilizzate comprese le bande di comunicazione di 1310 nm e 1550 nm. La reattività è specificata a 1310 nm (0,9 A/W tipico) e 1550 nm (0,95 A/W tipico). È adatto per la misurazione della potenza ottica, il monitoraggio laser, il rilevamento ottico e le applicazioni di strumentazione che richiedono un rilevamento NIR affidabile.

D: Qual è la quantità minima dell'ordine (MOQ)?

R: La quantità minima richiesta per il fotodiodo PIN InGaAs TO46 da 1 mm è 1 pz. Supportiamo quantità di ordini flessibili, da singole unità per ricerca e sviluppo e prototipazione a volumi più grandi per la produzione di strumenti e programmi OEM.

D: Posso ottenere una versione a spirale in fibra di questo fotodiodo PIN InGaAs con area attiva da 1 mm?

R: Sì. Box Optronics fornisce inoltre moduli fotodiodo InGaAs pigtail in fibra con opzioni di connettore per la connessione diretta in fibra. Questi moduli integrano il chip fotodiodo InGaAs con accoppiamento in fibra in un pacchetto compatto, adatto per l'integrazione OEM in strumenti ottici e sistemi in fibra ottica.
