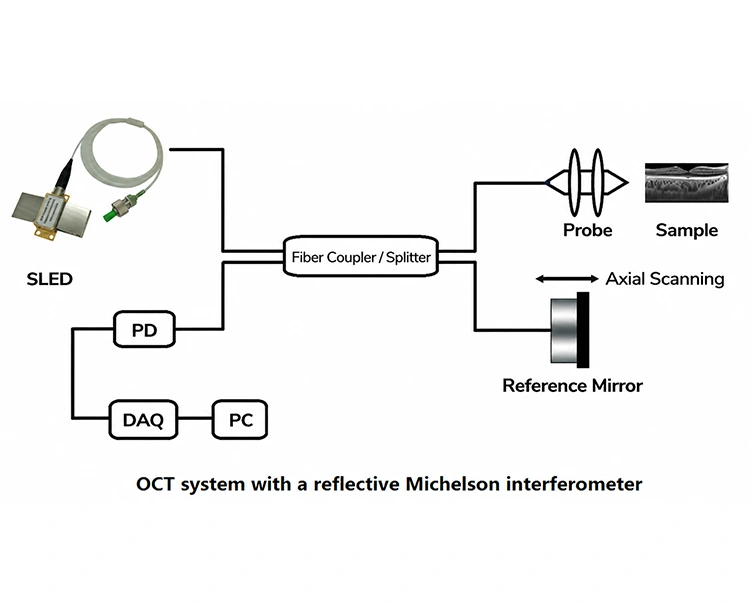

(1) La luce emessa da una sorgente a banda larga e a bassa coerenza (come uno SLED) viene divisa in due fasci da un divisore di fascio (o accoppiatore in fibra), che entra rispettivamente nel braccio di riferimento e nel braccio campione.
(2) La luce nel braccio di riferimento viene riflessa da uno specchio.
(3) Dopo che la luce nel braccio campione ha illuminato il tessuto o il materiale da esaminare, ritorna la luce retrodiffusa da varie profondità.
(4) I due raggi si ricombinano in corrispondenza del divisore di raggio; un segnale di interferenza viene generato solo quando la differenza del cammino ottico tra i due bracci rientra nella lunghezza di coerenza della sorgente luminosa. Questa breve lunghezza di coerenza garantisce l'elevata risoluzione assiale del sistema.
(5) Eseguendo la scansione della posizione dello specchio di riferimento o impiegando la scansione della frequenza per acquisire segnali di interferenza, il sistema può ricostruire immagini tomografiche bidimensionali o tridimensionali del campione strato per strato.
|
Componente |
Descrizione della funzione |
|
Sorgente luminosa a slitta |
Fornisce luce a banda larga a bassa coerenza, fungendo da sorgente luminosa principale per il sistema OCT per ottenere un'elevata risoluzione assiale; opera tipicamente nella banda del vicino infrarosso compresa tra 800 e 1550 nm. |
|
Accoppiatore/sdoppiatore di fibra |
Divide la sorgente luminosa in un braccio campione e un braccio di riferimento e combina i segnali di eco di entrambi i bracci nel rilevatore. |
|
Sonda |
Focalizza il raggio luminoso sulla superficie o all'interno del campione e raccoglie segnali ottici retroriflessi/diffusi all'indietro da diverse profondità. |
|
Specchio di riferimento |
Fornisce un percorso ottico di riferimento stabile. Modifica la lunghezza del percorso ottico del braccio di riferimento attraverso una scansione assiale precisa, realizza la corrispondenza del segnale di interferenza con la luce riflessa da diverse profondità del campione e completa la scansione risolta in profondità. |
|
PD |
Rileva i segnali ottici di interferenza dal braccio campione e dal braccio di riferimento. |
|
Sistema di acquisizione dati (DAQ) |
Converte i segnali fotoelettrici in segnali digitali per l'elaborazione e l'archiviazione in tempo reale da parte del computer. |
|
computer |
Elabora i segnali di interferenza acquisiti tramite algoritmi come la trasformata veloce di Fourier (FFT) e ricostruisce immagini tomografiche 2D o 3D ad alta risoluzione del campione. |
Sorgente luminosa a banda larga SLED da 840 nm 20 mW

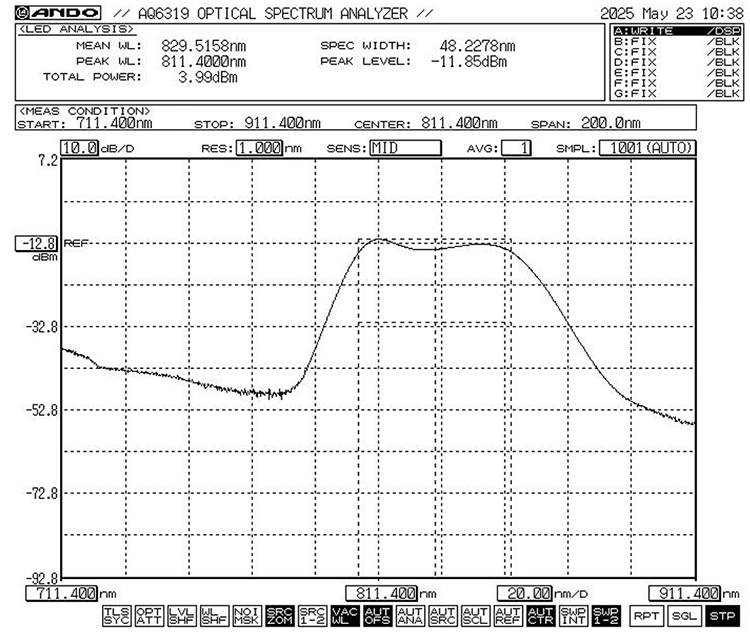

Diodo SLD BW da 840 nm 10 mW 35 nm
Sorgente luminosa SLD da 1060 nm 1064 nm
D1: Quale lunghezza d'onda (in nm) della sorgente luminosa a banda larga SLD viene generalmente utilizzata nell'OCT?
A1: Imaging biomedico → 800–1060 nm;

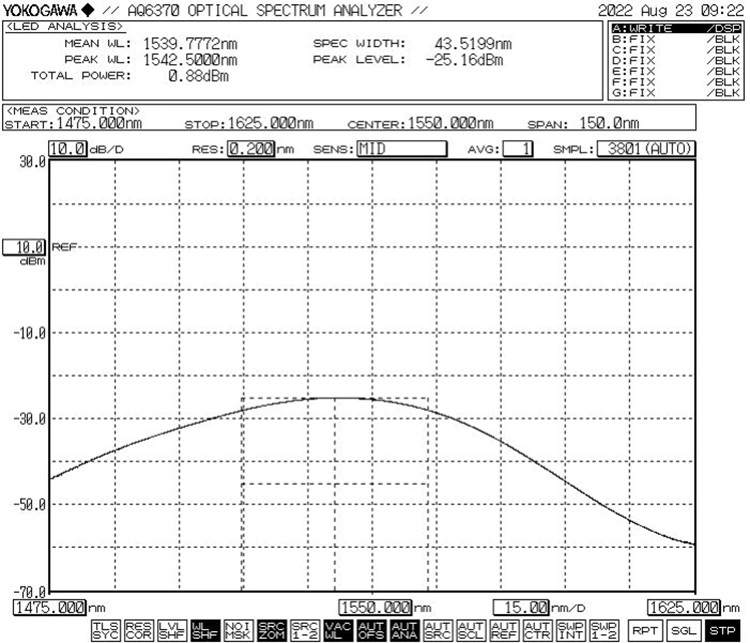

Applicazioni di ispezione industriale/fibra ottica → 1300–1550 nm.
Q2: Una sorgente luminosa a banda larga SLED richiede un isolatore?
A2: Per le applicazioni industriali è necessario valutare in modo indipendente l'entità della potenza ottica riflessa; se giustificato, potrebbero essere necessari più isolatori.
Q3: Le sorgenti luminose SLD fornite sono dotate di un circuito driver integrato?
R3: Sì, offriamo soluzioni modulari che integrano il chip laser, il circuito driver e (facoltativo) un accoppiatore in fibra. Ciò consente l'uso diretto o un'ulteriore integrazione del sistema senza la necessità per il cliente di collegare un driver esterno.
-
