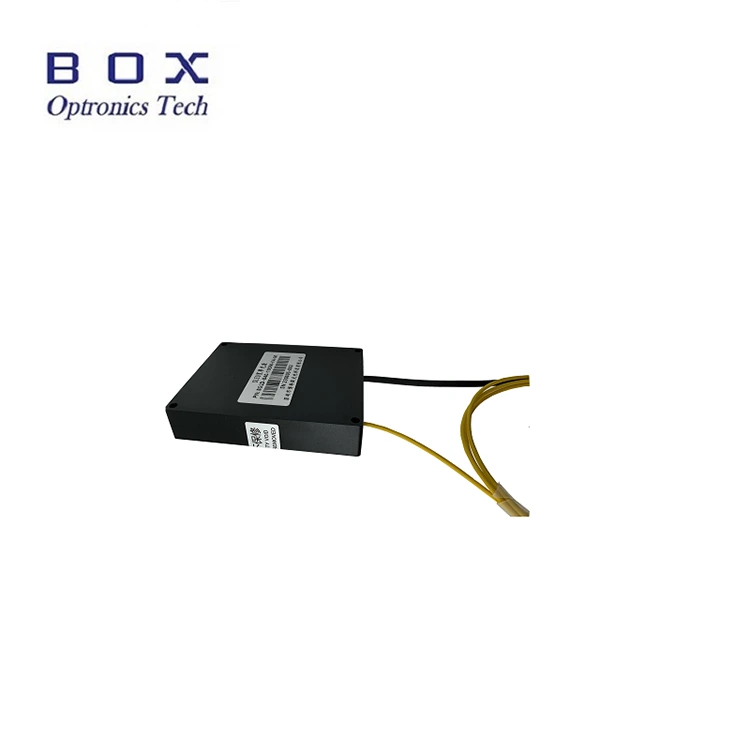

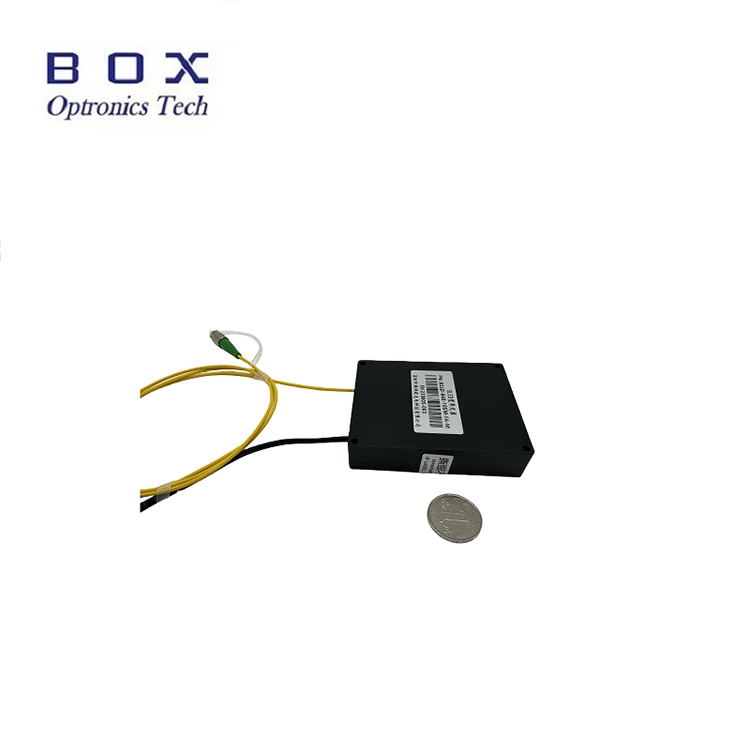

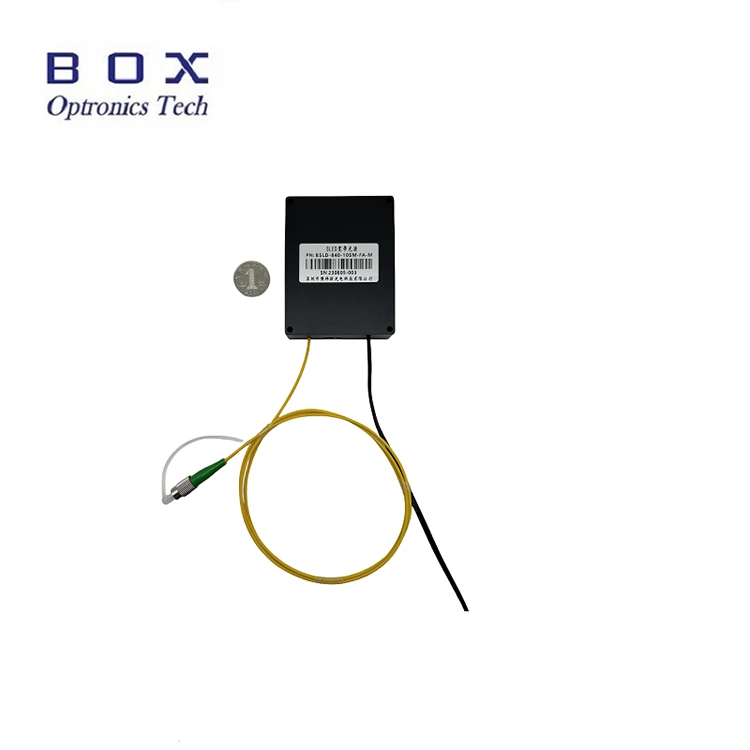

Si tratta di una sorgente luminosa a banda larga SLED da 840 nm e 20 mW che adotta la tecnologia dei diodi superluminescenti, con potenza di uscita superiore a 20 mW, larghezza di banda di -3 dB su 45 nm, spettro piatto, bassa ondulazione ed eccellente stabilità a lungo termine. Supporta configurazioni da banco e modulari con interfaccia di comunicazione e software di monitoraggio per l'integrazione industriale e medica. Adatto per OCT industriale, rilevamento di fibre e imaging medico. Si prega di utilizzare con tensione nominale, controllare la temperatura e l'umidità, garantire una buona dissipazione del calore, evitare sovraccarico e contaminazione dell'uscita.
|
Parametri |
Unità |
Valori |
Note |
|
Lunghezza d'onda operativa |
nm |
840 |
±20 |
|
Potenza in uscita |
mW |
Min.20 |
840 nm |
|
-3 dB di larghezza di banda |
nm |
Min.45 / Tip.48 |
|
|
Stabilità a breve termine |
dB |
≤±0,02/15 minuti |
|
|
Stabilità a lungo termine |
dB |
≤±0,05/8 ore |
|
|
Isolatore ottico |
dB |
Senza |
Modulo |
|
Fibra a treccia |
- |
CS780 |
FC/APC |
|
Interfaccia di comunicazione |
- |
Touch screen/DB9 femmina (RS485) |
Da banco |
|
- |
DB9 Femmina(RS485) |
Modulo |
|
|
Alimentazione elettrica |
- |
CA 110~240 V, <30 W |
Da banco |
|
- |
5 V CC o 12 V CC, <15 W |
Modulo |
|
|
Dimensionei |
mm |
195(L)×220(P)×120(A) |
Da banco |
|
mm |
70(L)×90(P)×18(A) |
Modulo |
|
|
Temperatura operativa |
℃ |
-5~+55 |
|
|
Umidità operativa |
% |
0~70% |
|
● Bassa ondulazione spettrale;
● 20 mW di potenza in uscita elevata;
● Configurazioni doppie modulo/banco con monitoraggio della comunicazione per una facile integrazione;
● Supporta la personalizzazione della fibra SM/PM per adattarsi a vari sistemi ottici.
● PTOM industriale;
● OCT oftalmico;
● Calibrazione dei dispositivi in fibra e sistemi di test dei componenti passivi.

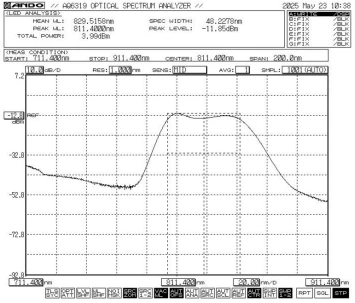

● Spettro tipico: -3dB Larghezza di banda Min.45 / Tip.48

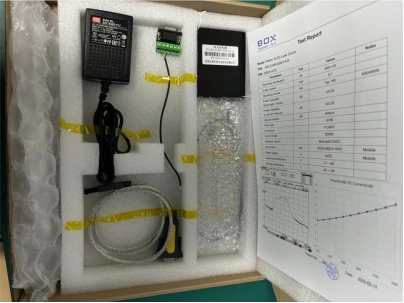

● Accessori standard
|
|
Accessori |
Quantità |
|
1 |
Sorgente luminosa SLED (Modulo Host) |
1 |
|
2 |
Cavo dati USB-RS485 DB9 |
1 |
|
3 |
Cavo della porta verde |
1 |
|
4 |
Adattatore di alimentazione (opzionale) |
1 |
|
5 |
Rapporto di prova del prodotto |
1 |
Passaggio 1.Disimballaggio: prima del montaggio, controllare se tutti gli accessori sono completi, incluso il modulo della sorgente luminosa SLED, il cavo dati USB, il cavo della porta verde, l'alimentatore, il rapporto di prova, ecc.
Passaggio 2.Alimentazione: collegato a un alimentatore a commutazione CC o a un alimentatore regolato che soddisfi i requisiti di alimentazione. Utilizzare solo l'adattatore di alimentazione originale abbinato (DC5V o DC12V). Adattatori di alimentazione non corretti possono danneggiare la sorgente luminosa. (Adattatore di alimentazione fornito secondo gli standard di tensione locali.)
Passaggio 3.Collegamento della fibra di uscita: aprire il cappuccio antipolvere sul connettore o sulla flangia della fibra, controllare l'estremità della fibra e collegare la fibra o giuntare la fibra al dispositivo o al misuratore di potenza da testare dopo aver confermato che non vi siano inquinamento e danni.
Setp4.Connessione al computer host: utilizzare il cavo della porta verde e il cavo dati USB-RS485 DB9 per collegare la sorgente luminosa a banda larga SLED da 840 nm 20 mW e il computer; il computer deve prima installare un driver della porta seriale dedicato per identificare il cavo dati della porta seriale USB-RS485, altrimenti il software del computer host e il modulo della sorgente luminosa non possono essere collegati e comunicati correttamente. Si prega di chiedere a Box Optronics il driver.
Passaggio 5.Software di controllo: Box Optronics fornisce il comando seriale o il software per PC per controllare la corrente LD e la temperatura LD della sorgente luminosa a banda larga SLED da 840 nm 20 mW. Scegli la porta corretta, imposta la corrente e la temperatura, quindi fai clic sul pulsante Apri. (Per evitare danni, aumentare lentamente la corrente del convertitore durante il funzionamento iniziale. Non applicare immediatamente la corrente completa.)
Passaggio 6.Dopo l'uso, fare clic sul pulsante di chiusura, spegnere l'alimentazione e scollegare la connessione in fibra.
|
Sorgente SLD |
Lunghezza d'onda |
Potenza in uscita |
-3 dB di larghezza di banda |
Tipo di fibra |
Connettore |
Dimensione |
Voltaggio |
|
BSLD |
-XXX |
-XX |
-XX |
XX |
-XX |
-X |
(X) |
|
Sorgente laser SLD |
840: 840 nm |
20: 20 mW |
5: 50nm |
SM: CS780 |
FA: FC/APC |
M: Modulo B: Da banco |
Impostazione predefinita: 5 V CC H: 12 V CC |

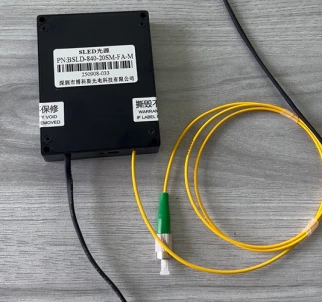

ad esempio: BSLD-840-205SM-FA-M
(Informazioni sull'ordine: sorgente luminosa a banda larga SLED da 840 nm 20 mW, larghezza di banda -3 dB circa 50 nm, con fibra SM CS 780, pacchetto moduli).
Per altri requisiti personalizzati, contattare: sales06@boxoptronics.com
(1) EXW:
Se disponi di un account DHL/UPS/FedEx, Box Optronics suggerisce di utilizzare EXW. Spediamo tramite il tuo account; non addebitiamo il costo di spedizione.
(2) DAP:
Se non hai un account, paga in anticipo il costo di spedizione dei prodotti.
PayPal e T/T sono disponibili.
Per la produzione occorrono circa 10 giorni lavorativi. (Se ce ne sono alcuni in stock, la spedizione verrà effettuata più velocemente.)
La logistica internazionale potrebbe richiedere 3-5 giorni lavorativi.
● Evitare frequenti collegamenti/scollegamenti dei connettori in fibra per evitare l'accumulo di polvere e danni alle superfici terminali.
● Pulire i connettori in fibra con un panno privo di lanugine e ispezionarli con un rilevatore di estremità della fibra prima del collegamento. Collegare/scollegare sempre le fibre senza alimentazione per evitare bruciature delle estremità. Coprire i connettori non utilizzati con cappucci antipolvere.
● Conservare l'attrezzatura in un ambiente asciutto e privo di umidità.
Riparazione o sostituzione gratuita per difetti non causati dall'uomo entro 1 anno dall'acquisto. Servizi di manutenzione a pagamento disponibili dopo 1 anno.
Durante il periodo di garanzia gratuita, verranno forniti servizi gratuiti di riparazione o sostituzione per guasti causati da problemi di qualità del prodotto. Tuttavia, Box Optronics si riserva il diritto di rifiutare i servizi di riparazione gratuiti nei seguenti casi entro il periodo di garanzia:
(1) Danni causati da fattori naturali (ad es. fulmini, polvere) o da influssi ambientali.
(2) Malfunzionamenti dovuti a utilizzo improprio da parte dell'utente.
(3) Evidenti danni fisici causati da errore umano.
(4) Smontaggio, modifica o riparazione non autorizzati.
(5) Etichette di garanzia alterate o incomplete sull'alloggiamento.
(6) Danni o perdite durante il trasporto.
