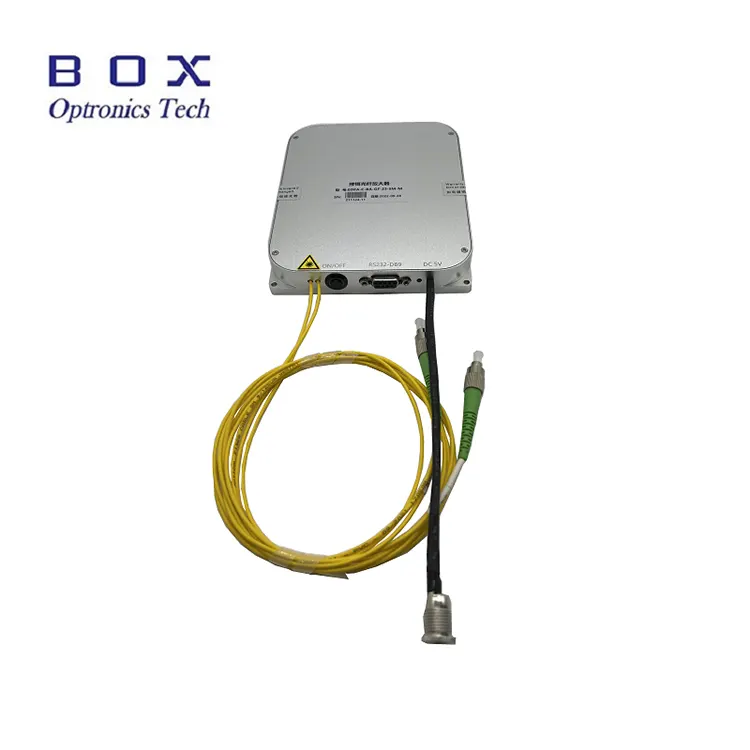

Amplificatore booster in fibra drogata con erbio in banda C

Sommario

1. Introduzione del Amplificatore booster in fibra drogata con erbio in banda C

2. Specifiche tecniche

3. Caratteristiche del prodotto

4. Applicazioni tipiche

5. Dettagli del prodotto

6. Informazioni sull'ordine

7. Scheda tecnica e foglio di prova

8. Condizioni di preventivo e pagamento

9. Tempi di consegna

10. Fasi operative

11. Note operative e Manutenzione

12. Garanzia di qualità e Servizio post-vendita

Introduzione al prodotto

Gli amplificatori booster in fibra drogata con erbio in banda C sono progettato per applicazioni nella comunicazione ottica, rilevamento in fibra ottica, CATV, e ricerca di laboratorio. Sono caratterizzati da un'ampia gamma di lunghezze d'onda, alta potenza e a basso rumore, con entrambe le modalità operative ACC e APC. Una porta seriale di comunicazione e il cavo di alimentazione sono forniti per il funzionamento plug-and-play. I comandi sono disponibile per una facile integrazione nei sistemi del cliente. Potenza di uscita multipla sono disponibili impostazioni da 15 a 26 dBm, con modalità singola e opzioni di fibra che mantengono la polarizzazione. È inclusa una garanzia di un anno. Quando utilizzando questi moduli, assicurarsi che la superficie terminale della fibra sia pulita e fare attenzione al laser limitazioni di ingresso e adottare le necessarie precauzioni di sicurezza laser.

Prodotto Specifiche

Caratteristiche del prodotto

● Ampia gamma di lunghezze d'onda;

● Alto potenza in uscita;

● Basso rumore;

● DB9 Comunicazioni femmina (RS232) per una facile integrazione.

1. Applicazioni del prodotto: banda C Amplificatore booster in fibra drogata con erbio

● Ottico comunicazione in fibra;

● Ottico sensore in fibra;

● Fibra laser.

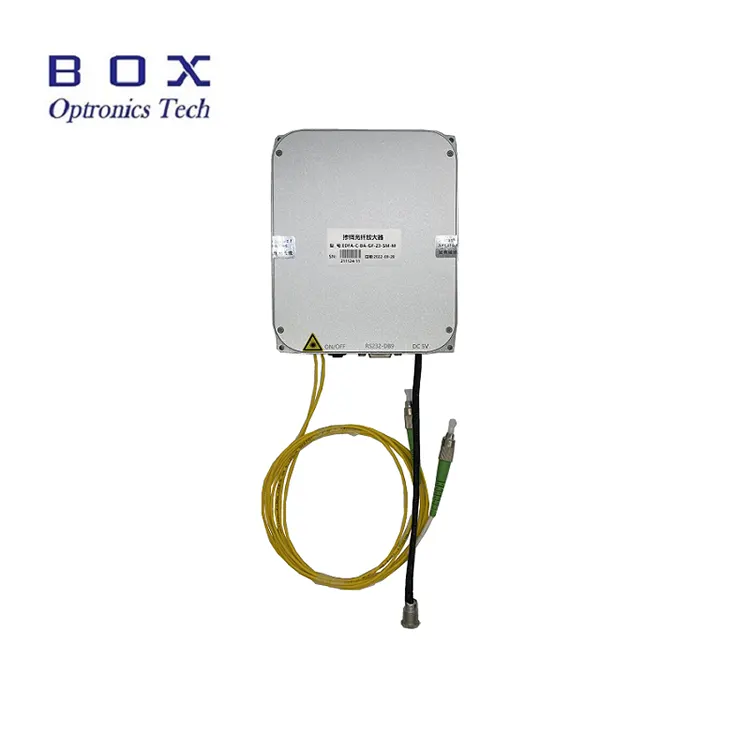

Prodotto Dettagli

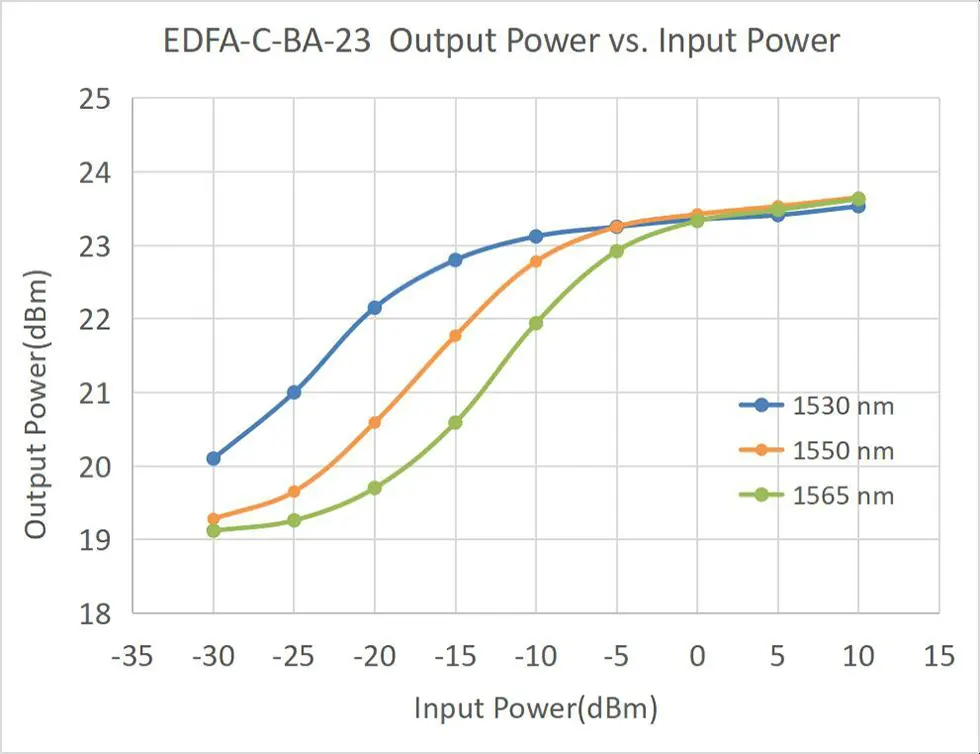

● Curva caratteristica tipica

● Accessori standard

Ordinare informazioni

es: EDFA-C-BA-23-SM-M

(Informazioni per l'ordine: amplificatore booster in fibra drogata con erbio in banda C, potenza di uscita 23 dBm, con fibra SMF-28e, pacchetto moduli).

Per altri requisiti personalizzati, contattare: sales06@boxoptronics.com

Scheda tecnica e Foglio di prova

Scheda dati

Foglio di prova

Termini di preventivo e pagamento

● Condizioni di preventivo

(1) EXW:

Se disponi di un account DHL/UPS/FedEx, Box Optronics consiglia di utilizzarlo l'EXW. Spediamo tramite il tuo account; non addebitiamo il costo di spedizione.

(2) DAP:

Se non hai un account, paga in anticipo il costo di spedizione i prodotti.

● Termini di pagamento

PayPal e T/T sono disponibili.

Tempi di consegna

Ci vogliono circa 10-15 giorni lavorativi per la produzione. (Se ce ne sono alcuni in stock, sarà più veloce spedito.)

La logistica internazionale potrebbe richiedere 3-5 giorni lavorativi.

Operazione Passi

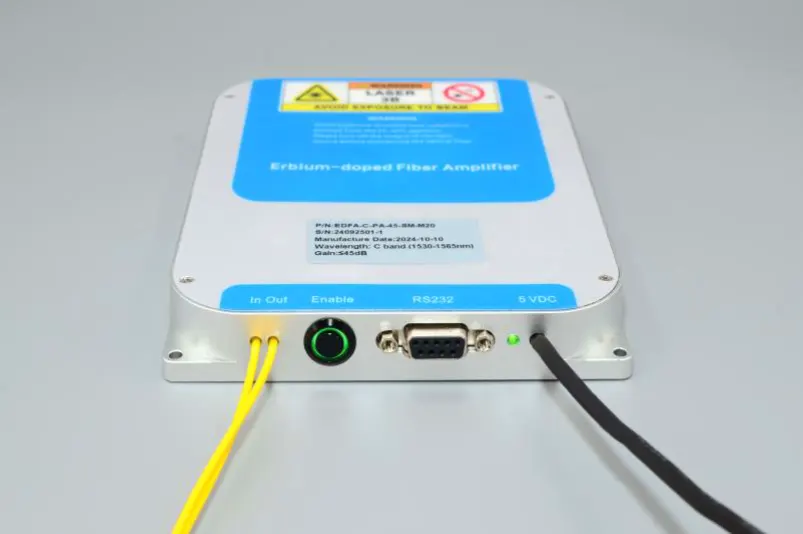

Step1.Aspetto:Il lato anteriore dell'EDFA è dotato in sequenza di fibre ottiche di ingresso e di uscita, an interruttore di attivazione dell'uscita di amplificazione ottica, comunicazione con il computer host interfaccia (predefinita RS232 DB9), una spia di alimentazione e un cavo di alimentazione (predefinito CC 5 V).

Step2.Alimentazione: la potenza la porta è l'alimentazione predefinita DC5,5×2,1mm e verrà fornito un adattatore di alimentazione CC DC5V corrispondente quando il il prodotto lascia la fabbrica. Il metodo di connessione tra l'adattatore di alimentazione e il modulo EDFA è mostrato nella figura seguente. Assicurati di utilizzare il file alimentatore corrispondente originale. L'uso di un adattatore di alimentazione inappropriato lo farà causare il mancato funzionamento corretto dell'EDFA o danneggiarlo. A forma di U È inoltre possibile fornire una linea di alimentazione del connettore affinché gli utenti possano collegarsi a a alimentatore switching, ma dovrebbe essere proposto in anticipo durante l'approvvigionamento.

Passaggio 3.Collegamento dei ponticelli in fibra: aprire il cappuccio antipolvere del connettore della fibra ottica, controllare l'estremità della fibra e verificare che non vi siano inquinamento e danni prima di collegare altri dispositivi ottici dispositivi in fibra o apparecchiature di prova. Per la fibra di uscita dell'EDFA ad alta potenza modello, si consiglia di utilizzare il metodo di giunzione a fusione per la connessione.

Setp4.Dissipazione del calore:Questo Il modulo amplificatore in fibra drogata con erbio genera una certa quantità di calore. Il la superficie inferiore dell'amplificatore (il lato senza testo) dovrebbe essere vicina contatto con il dissipatore di calore, l'aletta di dissipazione del calore o la superficie metallica parte inferiore dello chassis dell'utente. Si consiglia di ottenere un adeguato raffreddamento ad aria un buon effetto di dissipazione del calore. L'ambiente di lavoro ottimale consigliato la temperatura è -5 ~ +35 ℃. Quando il la temperatura ambiente supera i 50 ℃, il l'amplificatore nello stato di standby non si avvia. Quando la temperatura ambiente supera i 55 ℃, il l'amplificatore in stato di funzionamento interromperà automaticamente l'uscita del laser ed entrerà stato di standby per l'autoprotezione. Quando la temperatura ambiente scende a 50 ℃, l'amplificatore riprenderà automaticamente l'uscita.

Fase 5. Potenza ottica in ingresso: questo amplificatore in fibra drogata con erbio non ha soglia requisito per la potenza del segnale ottico in ingresso. Quando la potenza media del il segnale ottico in ingresso viene ridotto a una potenza prossima allo zero, l'amplificatore rimarrà fermo mantenere lo stato di funzionamento e la porta di uscita avrà un'emissione spontanea uscita. Tuttavia, per ottenere un effetto di amplificazione e un rapporto segnale-rumore più ideali rapporto, si consiglia di controllare la potenza ottica in ingresso all'interno della potenza intervallo descritto nella scheda di prova o nelle specifiche del prodotto.

Step6.Controllo del computer host: questo amplificatore è un prodotto modulare e deve farlo essere combinato con un software del computer host dedicato per regolare e monitorare il stato di funzionamento e parametri operativi dell'EDFA. Il computer dell'utente ha bisogno per installare il programma del driver della porta seriale USB-232 e il computer host EDFA software di controllo fornito dalla nostra azienda. Il driver della porta seriale USB-232 il programma deve essere installato, altrimenti il software del computer host non potrà connettersi e comunicare normalmente con il modulo EDFA. Va notato che il Il programma del driver della porta seriale USB-232 deve essere coerente con l'USB-232 effettivo cavo della porta seriale utilizzato. Il numero di versione del software del computer host EDFA il software deve essere coerente con il numero di versione del software registrato sul file scheda di prova del prodotto.

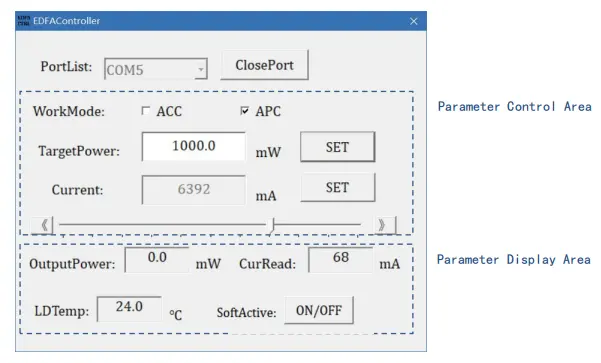

Passaggio 7. Interfaccia software del computer host: le informazioni che possono essere visualizzate dal software del computer host includono la modalità di funzionamento dell'amplificatore, il valore target della potenza ottica in uscita, il laser della pompa valore target corrente e stato di monitoraggio della temperatura.

Passaggio 8. Operazione specifica:Dopo avviando il software del computer host, selezionare innanzitutto la porta seriale corretta numero nella sequenza della porta seriale PortList, fare clic sul pulsante OpenPort per aprire la porta seriale. A questo punto verranno visualizzate le finestre Lettura corrente e LDTemp la corrente di lavoro e la temperatura della pompa del modulo. Inserisci l'obiettivo valore della potenza ottica nella finestra TargetPower e fare clic sul pulsante IMPOSTA. Quando l'interruttore a pulsante del modulo EDFA e il pulsante SoftActive si accendono sono entrambi accesi, l'impostazione diventa effettiva e l'EDFA è dotato di ottica potenza in uscita.

Passaggio 9. Modalità di controllo: il modello standard di questo amplificatore in fibra supporta due modalità di funzionamento, controllo automatico della corrente modalità (modalità ACC) e modalità di controllo automatico della potenza (modalità APC). Puoi cambiare tra queste due modalità di lavoro tramite l'opzione WorkMode. Quando si cambia, si prega di notare di disattivare prima l'interruttore del pulsante Attivo. (* Alcuni amplificatori i modelli supportano solo la modalità ACC, come EDFA-C-PA). In modalità ACC, accedere alla pompa valore corrente nella finestra Corrente e fare clic sul pulsante IMPOSTA o trascinare direttamente i cursori sinistro e destro per impostare il valore della corrente della pompa. In modalità APC, inserisci il valore della potenza ottica target nella finestra TargetPower e fare clic su SET pulsante.

Passaggio 10. Attivazione dell'uscita:Quando Abilita l'interruttore del pulsante sulla parte anteriore del modulo e il pulsante SoftActive accendere il software sono entrambi accesi, l'impostazione diventa effettiva e il l'amplificatore dispone di un'uscita laser e la spia LASER è accesa. L'ON/OFF il pulsante verrà visualizzato in rosso. L'OutputPower nel monitoraggio dei parametri l'area mostra la potenza ottica di uscita effettiva corrente, CurRead mostra la corrente corrente della pompa e LDTemp mostra la temperatura interna.

Passaggio 11. Spegnimento: prima spegnere il Interruttore del pulsante ON/OFF sul lato dell'amplificatore e pulsante SoftActive accendere il software, fare clic su ClosePort per chiudere la porta seriale, quindi chiudere il software.

Passaggio 12. Memoria dei parametri: la modalità e i parametri impostati dal software di controllo verranno automaticamente salvati all'interno del Modulo EDFA e hanno la funzione di memoria di spegnimento. Se non ce n'è bisogno modificare i parametri EDFA, non è necessario connettersi al computer host quando lo si utilizza di nuovo.

Note operative e Manutenzione

● All'avvio, verificare innanzitutto che l'interruttore di alimentazione e l'interruttore a chiave sono spenti, quindi collegare l'alimentazione. Quando si spegne, prima spegnere l'interruttore a chiave, quindi scollegare l'alimentazione dopo l'uscita la spia si spegne. Non interrompere direttamente l'alimentazione quando il L'EDFA sta funzionando.

● Non è consigliabile inserire e scollegare frequentemente l'uscita connettori in fibra per evitare la contaminazione da polvere, che potrebbe comportare un aumento perdita di inserzione o bruciatura della faccia terminale del connettore della fibra.

● Pulire i connettori in fibra con un panno privo di lanugine e ispezionarli con a rilevatore di estremità della fibra prima della connessione. Collegare/scollegare sempre le fibre senza alimentazione per evitare bruciature della parte finale. I connettori in fibra ottica devono essere coperto con tappi antipolvere.

● Se la fibra in uscita deve essere collegata a un'altra fibra, lo è si consiglia di utilizzare una giuntatrice a fusione.

● Prendere precauzioni contro umidità, polvere e corrosione; negozio in un luogo asciutto.

Garanzia di qualità e Servizio post-vendita

● Periodo di garanzia:

Riparazione o sostituzione gratuita per difetti non causati dall'uomo entro 1 anno dall'acquisto. Servizi di manutenzione a pagamento disponibili dopo 1 anno.

● Esclusioni dalla garanzia gratuita:

Durante il periodo di garanzia gratuito, servizi di riparazione o sostituzione gratuiti verrà fornito per guasti causati da problemi di qualità del prodotto. Tuttavia, Box Optronics si riserva il diritto di rifiutare i servizi di riparazione gratuiti nei seguenti casi casi entro il periodo di garanzia:

(1) Danni causati da fattori naturali (ad es. fulmini, polvere) o influenze ambientali.

(2) Malfunzionamenti dovuti a utilizzo improprio da parte dell'utente.

(3) Evidenti danni fisici causati da errore umano.

(4) Smontaggio, modifica o riparazione non autorizzati.

(5) Etichette di garanzia alterate o incomplete sull'alloggiamento.

(6) Danni o perdite durante il trasporto.
