Amplificatore booster in fibra drogata con erbio in banda C micromodulo

Sommario

1. Introduzione del Amplificatore booster in fibra drogata con erbio in banda C micromodulo

2. Tecnico Specifiche

3. Caratteristiche del prodotto

4. Applicazioni tipiche

5. Dettagli del prodotto

6. Informazioni sull'ordine

7. Scheda tecnica

8. Condizioni di preventivo e pagamento

9. Tempi di consegna

10. Fasi operative

11. Note operative e Manutenzione

12. Garanzia di qualità e Servizio post-vendita

Introduzione al prodotto

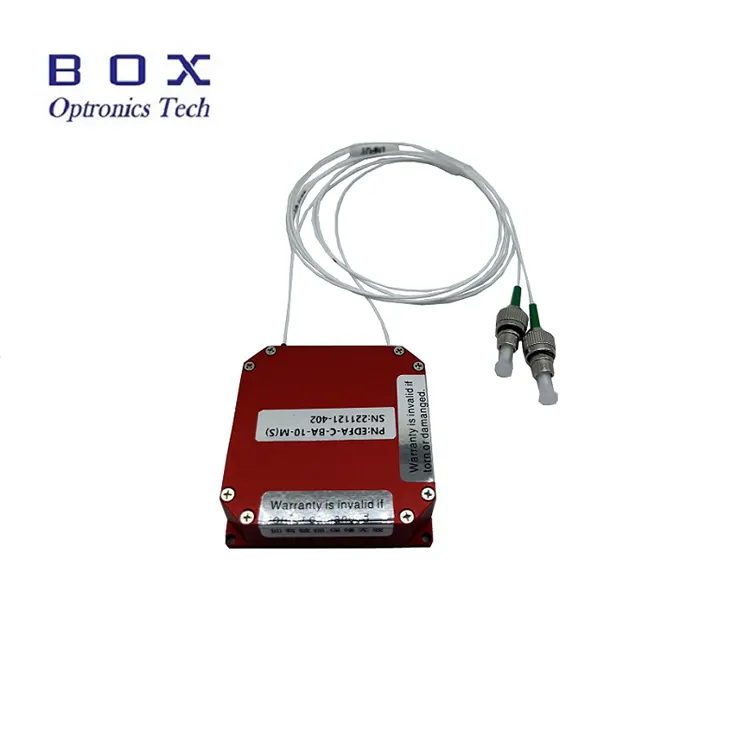

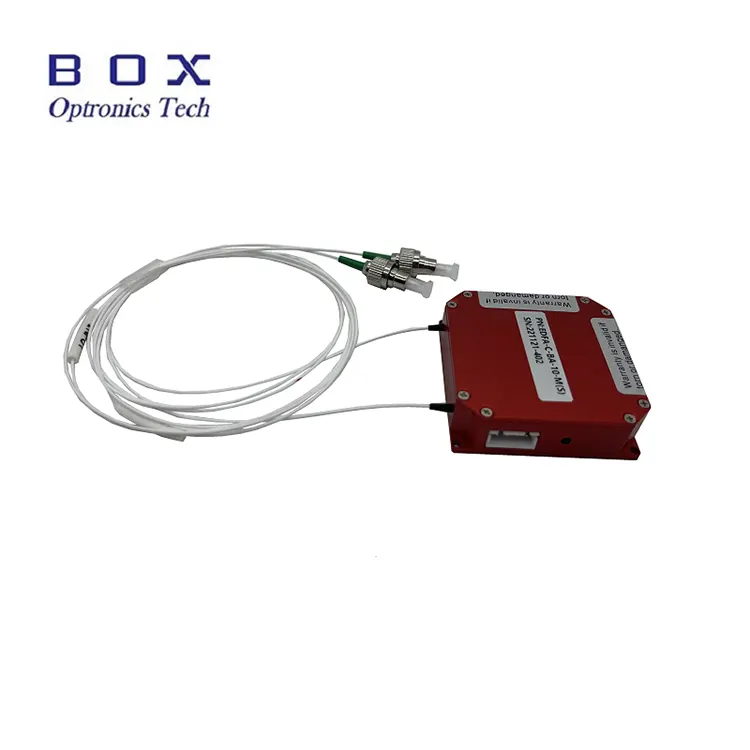

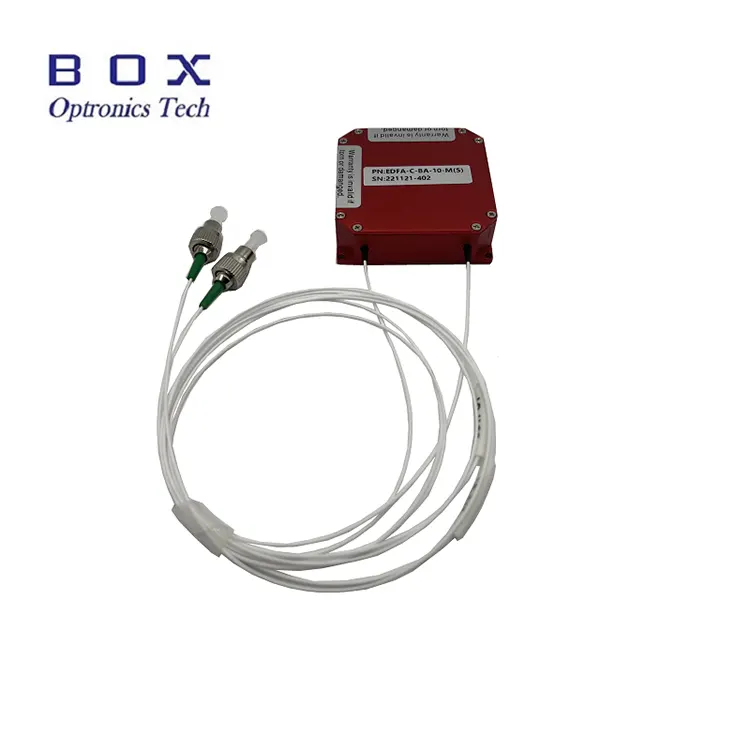

Booster in fibra drogata con erbio in banda C micromodulo Gli amplificatori sono progettati per applicazioni in spazi limitati. Le dimensioni sono 50(L)×50(P)×15(H)mm o 45(L)×65(P)×10(H)mm opzionale. Possono esserlo utilizzato per l'amplificazione di potenza dei segnali laser nella banda C 1530~1565 nm gamma di lunghezze d'onda. Sono caratterizzati da un'elevata potenza di 10/13/17/20/23 dBm e da un basso rumore. A la porta seriale di comunicazione e il cavo di alimentazione sono forniti per il funzionamento del PC. Quando utilizzando questi moduli, assicurarsi che la superficie terminale della fibra sia pulita e fare attenzione al laser limitazioni di ingresso e adottare le necessarie precauzioni di sicurezza laser.

Prodotto Specifiche

Prodotto Caratteristiche

● Ampio intervallo di lunghezze d'onda: 1530 ~ 1565 nm;

● Subminiatura progettazione;

● Basso rumore <5dB;

● Modalità di controllo RS232/TTL.

Prodotto Applicazioni

● Ottico comunicazione in fibra;

● Ottico sensore in fibra;

● Fibra laser.

Prodotto Dettagli

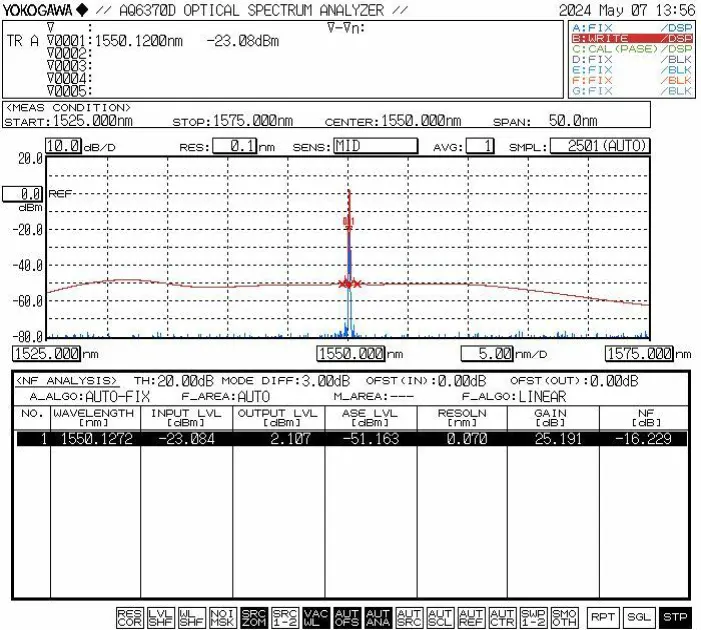

● Curva caratteristica tipica

● Definizione dei pin di comunicazione (da sinistra a destra: da 1 a 4):

Il livello di comunicazione è conforme agli standard TTL. Un TTL-RS232 è necessaria la conversione del livello per il collegamento a un computer.

Informazioni sull'ordinazione

es: EDFA-BA-C-23-SM-MIC

(Informazioni per l'ordine: micromodulo in banda C drogato con erbio Amplificatore booster in fibra, potenza di uscita 23 dBm, con fibra SMF-28, pacchetto moduli).

Per altri requisiti personalizzati, contattare: sales06@boxoptronics.com

Scheda dati

Scheda dati

Termini di preventivo e pagamento

● Condizioni di preventivo

(1) EXW:

Se disponi di un account DHL/UPS/FedEx, Box Optronics consiglia di utilizzarlo l'EXW. Spediamo tramite il tuo account; non addebitiamo il costo di spedizione.

(2) DAP:

Se non hai un account, paga in anticipo il costo di spedizione i prodotti.

● Termini di pagamento

PayPal e T/T sono disponibili.

Tempi di consegna

Ci vogliono circa 10-15 giorni lavorativi per la produzione. (Se ce ne sono alcuni in stock, sarà più veloce spedito.)

La logistica internazionale potrebbe richiedere 3-5 giorni lavorativi.

Operazione Passi

Passaggio 1.Disimballaggio e assemblaggio

Controllare che tutti gli accessori siano completi prima del montaggio.

Passaggio 2.Collegamento dell'alimentatore e della fibra Cavi di connessione

Collegare l'alimentazione; collegare la luce di segnalazione all'ingresso

Passaggio 3.Accensione dell'amplificatore

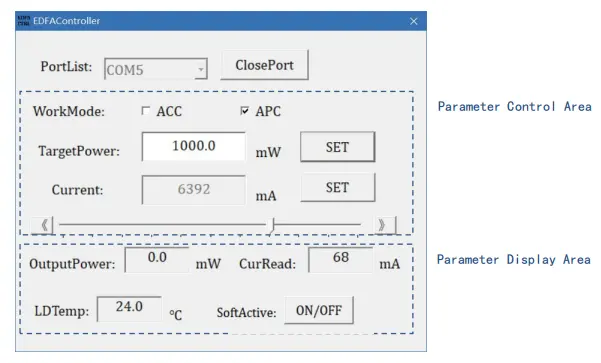

Accendere l'amplificatore. Nota: corrente operativa e guadagno i valori sono i parametri impostati dal computer host all'ultimo spegnimento e può essere modificato tramite software, se necessario. È severamente vietato collegare o scollegare i connettori della fibra mentre il laser è in funzione.

Setp4.Shutdown

Scollegare il cavo di alimentazione dopo l'uso.

Note operative e Manutenzione

● Non interrompere direttamente l'alimentazione mentre l'amplificatore è in funzione operativo.

● Mantenere i connettori della fibra liberi dalla polvere per evitare che la fibra si bruci faccia terminale del connettore. Pulire prima il connettore in fibra con carta per lenti priva di polvere connessione, ispezionarla con un ispettore della faccia terminale della fibra e collegarla tramite flangia solo dopo aver confermato la pulizia. In caso contrario, l'estremità del connettore in fibra potrebbe essere bruciato quando il laser è acceso. Garantire il funzionamento senza laser quando flange di collegamento e indossare i cappucci antipolvere in fibra quando non in uso.

● Mantenere l'attrezzatura asciutta e conservarla in un luogo asciutto.

Garanzia di qualità e Servizio post-vendita

● Periodo di garanzia:

Riparazione o sostituzione gratuita per difetti non causati dall'uomo entro 1 anno dall'acquisto. Servizi di manutenzione a pagamento disponibili dopo 1 anno.

● Esclusioni dalla garanzia gratuita:

Durante il periodo di garanzia gratuito, servizi di riparazione o sostituzione gratuiti verrà fornito per guasti causati da problemi di qualità del prodotto. Tuttavia, Box Optronics si riserva il diritto di rifiutare i servizi di riparazione gratuiti nei seguenti casi casi entro il periodo di garanzia:

(1) Danni causati da fattori naturali (ad es. fulmini, polvere) o influenze ambientali.

(2) Malfunzionamenti dovuti a utilizzo improprio da parte dell'utente.

(3) Evidenti danni fisici causati da errore umano.

(4) Smontaggio, modifica o riparazione non autorizzati.

(5) Etichette di garanzia alterate o incomplete sull'alloggiamento.

(6) Danni o perdite durante il trasporto.
