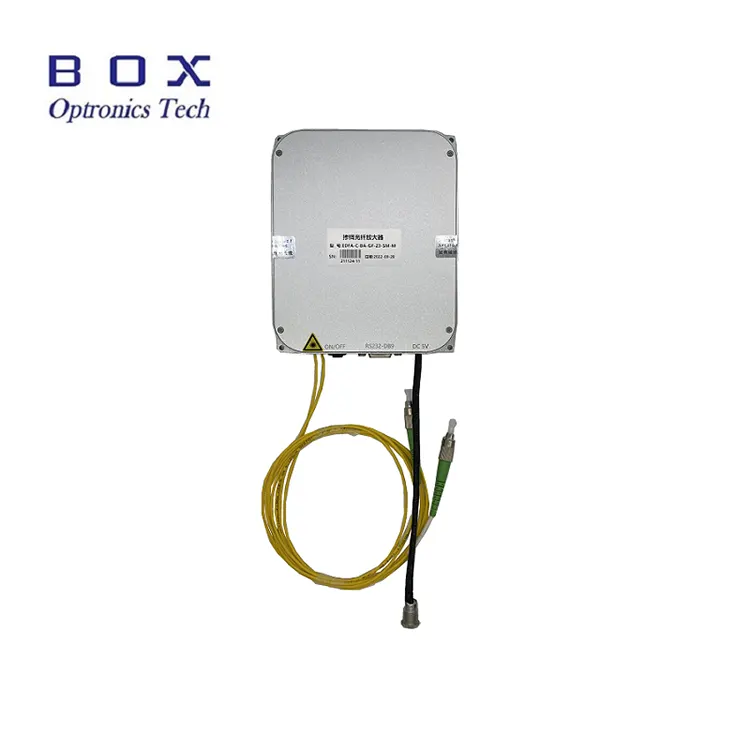

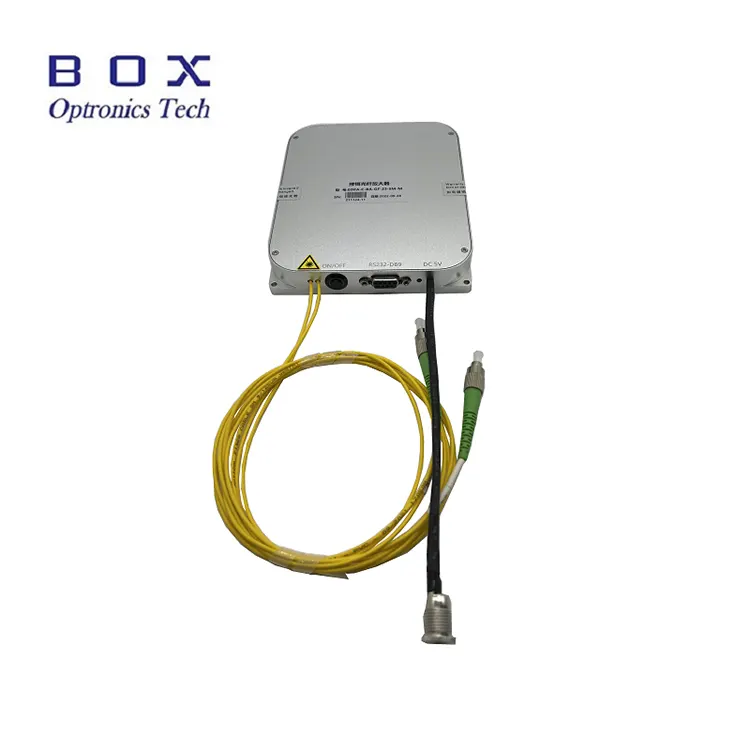

Gli amplificatori in linea in fibra drogata con erbio in banda C sono progettato per relè di linea in laser a fibra o sistemi di comunicazione in fibra. Possono essere utilizzato per l'amplificazione di potenza dei segnali laser nella banda C 1530~1565 nm gamma di lunghezze d'onda. Presentano una potenza elevata di 15/17/20/23/25/26 dBm e rumore. Vengono forniti comandi e software per il funzionamento del PC. Quando si utilizzano questi moduli, assicurarsi che l'estremità della fibra sia pulita, prestare attenzione all'input del laser limitazioni e adottare le necessarie precauzioni di sicurezza laser.
|
Parametri |
Unità |
Valori |
Note |
|||||
|
Gamma di lunghezze d'onda |
nm |
1530~1565 |
Banda C |
|||||
|
Potenza in ingresso |
dBm |
-25~+3 |
|
|||||
|
Potenza in uscita |
dBm |
15 |
17 |
20 |
23 |
25 |
26 |
Ingresso @-10dBm |
|
Piccolo coefficiente di guadagno |
dB |
35 |
Ingresso @-25dBm |
|||||
|
Figura di rumore |
dB |
≤5,5 |
Ingresso @-10dBm |
|||||
|
PDG |
dB |
≤0,3 |
|
|||||
|
PMD |
p.s |
0.5 |
|
|||||
|
Isolamento ingresso/uscita |
dB |
≥35 |
|
|||||
|
Monitor di potenza |
dB |
Potenza in uscita |
|
|||||
|
Modalità operativa |
- |
ACC/APC |
|
|||||
|
Fibra a treccia |
- |
SMF-28 |
FC/APC |
|||||
|
Interfaccia di comunicazione
|
- |
Touchscreen/DB9 Femmina (RS232) |
Da banco |
|||||
|
- |
DB9 Femmina(RS232) |
Modulo |
||||||
|
Alimentazione elettrica
|
- |
CA 110~240 V, <30 W |
Da banco |
|||||
|
- |
CC 5 V, <15 W |
Modulo |
||||||
|
Dimensioni
|
mm
|
260(L)×280(P)×120(A) |
Da banco |
|||||
|
150(L)×125(P)×20(A) |
Modulo |
|||||||
|
|
15~23dBm:70(L)×90(P)×15(A) |
Modulo |
||||||
|
Temperatura operativa |
℃ |
-5~+55 |
|
|||||
|
Umidità operativa |
℃ |
0~70% |
|
|||||
● Ampio intervallo di lunghezze d'onda: 1530 ~ 1565 nm;
● Alto guadagno fattore;
● Basso rumore <5,5 dB;
● Elevata potenza di uscita 15/17/20/23/25/26dBm opzionale.
● Ottico comunicazione in fibra;
● Ottico sensore in fibra;
● Fibra laser.

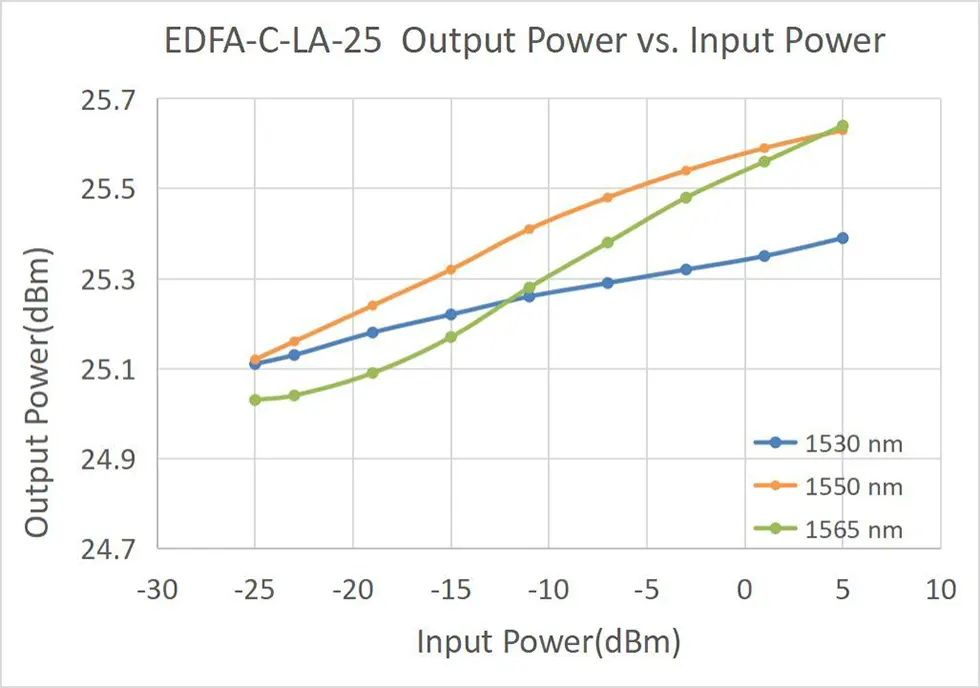

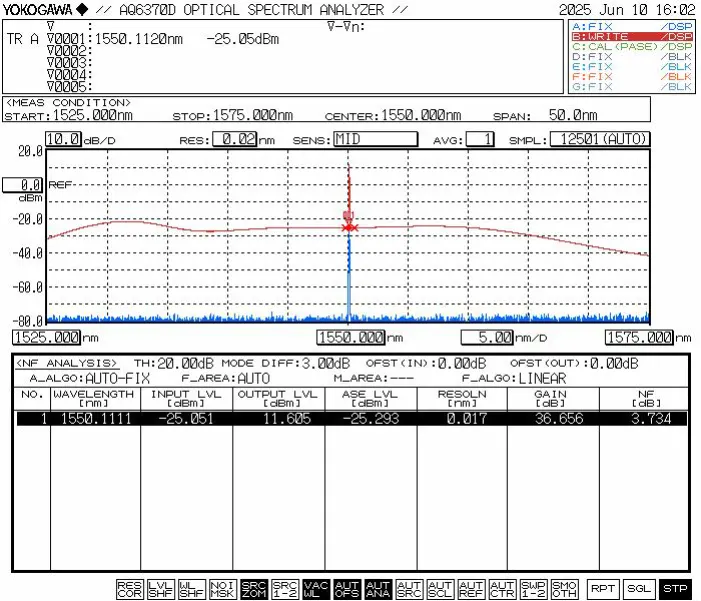

● Curva caratteristica tipica
|
Nome |
Tipo EDFA |
Lunghezza d'onda |
Potenza in uscita |
Tipo di fibra |
Dimensione |
|
EDFA |
-XX |
-X |
-XX |
XX |
-X |
|
Drogato con Erbio Amplificatore in fibra |
LA:Amp in linea |
C: banda C |
15:15 dBm 17:17dBm 20:20dBm 23:23dBm 25:25dBm 26:26dBm |
SM:SMF-28e |
M15 :Modulo M20 :Modulo B: Da banco |
es: EDFA-LA-C-15-SM-M
(Informazioni sull'ordine: fibra in linea drogata con erbio in banda C Amplificatore, potenza in uscita 15dBm, con fibra SMF-28e, pacchetto di moduli).
Per altri requisiti personalizzati, contattare: sales06@boxoptronics.com
● Condizioni di preventivo
(1) EXW:
Se disponi di un account DHL/UPS/FedEx, Box Optronics consiglia di utilizzarlo l'EXW. Spediamo tramite il tuo account; non addebitiamo il costo di spedizione.
(2) DAP:
Se non hai un account, paga in anticipo il costo di spedizione i prodotti.
● Termini di pagamento
PayPal e T/T sono disponibili.
Ci vogliono circa 10-15 giorni lavorativi per la produzione. (Se ce ne sono alcuni in stock, sarà più veloce spedito.)
La logistica internazionale potrebbe richiedere 3-5 giorni lavorativi.
● Per le fibre monomodali (Hi-1060, PM980, G652D, PM1550, ecc.), il la tolleranza di potenza teorica per la luce continua è di circa 200 mW quando la faccia finale è pulita. Pertanto, i modelli EDFA con potenza di uscita <200 mW possono collegare i connettori in fibra di uscita ad altri dispositivi in fibra monomodale tramite adattatori mobili (flange in fibra).
● Non interrompere direttamente l'alimentazione mentre l'amplificatore è in funzione operativo.
● Mantenere i connettori della fibra liberi dalla polvere per evitare che la fibra si bruci faccia terminale del connettore. Pulire prima il connettore in fibra con carta per lenti priva di polvere connessione, ispezionarla con un ispettore della faccia terminale della fibra e collegarla tramite flangia solo dopo aver confermato la pulizia. In caso contrario, l'estremità del connettore in fibra potrebbe essere bruciato quando il laser è acceso. Garantire il funzionamento senza laser quando flange di collegamento e indossare i cappucci antipolvere in fibra quando non in uso.
● Il collegamento/scollegamento frequente dei connettori in fibra di uscita non lo è raccomandato, in quanto potrebbe causare contaminazione da polvere, aumento della perdita di inserzione o bruciatura dell'estremità del connettore della fibra.
● Mantenere l'attrezzatura asciutta e conservarla in un luogo asciutto.
● Periodo di garanzia:
Riparazione o sostituzione gratuita per difetti non causati dall'uomo entro 1 anno dall'acquisto. Servizi di manutenzione a pagamento disponibili dopo 1 anno.
● Esclusioni dalla garanzia gratuita:
Durante il periodo di garanzia gratuito, servizi di riparazione o sostituzione gratuiti verrà fornito per guasti causati da problemi di qualità del prodotto. Tuttavia, Box Optronics si riserva il diritto di rifiutare i servizi di riparazione gratuiti nei seguenti casi casi entro il periodo di garanzia:
(1) Danni causati da fattori naturali (ad es. fulmini, polvere) o influenze ambientali.
(2) Malfunzionamenti dovuti a utilizzo improprio da parte dell'utente.
(3) Evidenti danni fisici causati da errore umano.
(4) Smontaggio, modifica o riparazione non autorizzati.
(5) Etichette di garanzia alterate o incomplete sull'alloggiamento.
(6) Danni o perdite durante il trasporto.
