Preamplificatore in fibra drogata con erbio in banda C

Sommario

1. Introduzione del Preamplificatore in fibra drogata con erbio in banda C

2. Tecnico Specifiche

3. Caratteristiche del prodotto

4. Applicazioni tipiche

5. Dettagli del prodotto

6. Informazioni sull'ordine

7. Scheda tecnica e foglio di prova

8. Condizioni di preventivo e pagamento

9. Tempi di consegna

10. Fasi operative

11. Note operative e Manutenzione

12. Garanzia di qualità e Servizio post-vendita

Introduzione al prodotto

Sono progettati preamplificatori in fibra drogata con erbio in banda C per migliorare la sensibilità prima del ricevitore ottico. Il preamplificatore è appositamente utilizzato per l'amplificazione di piccoli segnali ottici nella gamma di -45~25 dBm. Il guadagno tipico di un piccolo segnale è pari a 35~45dB, e il il rumore è inferiore a 4,5 dB. Possono essere utilizzati per l'amplificazione della potenza del laser segnali nella gamma di lunghezze d'onda della banda C 1530~1565 nm. Corrente automatica Modalità di lavoro di controllo (ACC). Comandi e software di controllo sono forniti per PC operazione.

Prodotto Specifiche

Prodotto Caratteristiche

● Ampio intervallo di lunghezze d'onda: 1530 ~ 1565 nm;

● Basso rumore <4,5 dB;

● Interfaccia di comunicazione touch screen/DB9 femmina (RS232). funzionamento facile.

Prodotto Applicazioni

● Ottico comunicazione in fibra;

● Ottico sensore in fibra;

● Fibra laser.

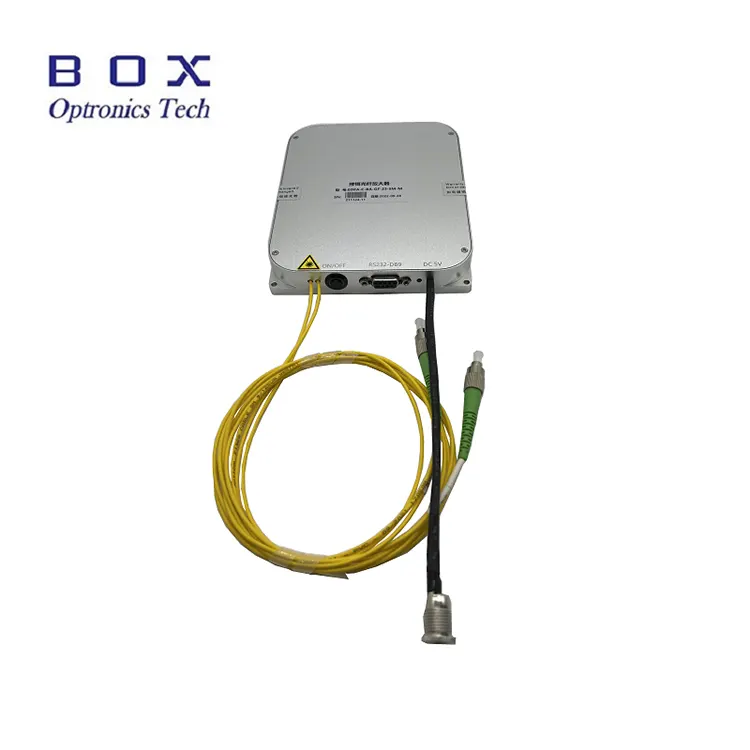

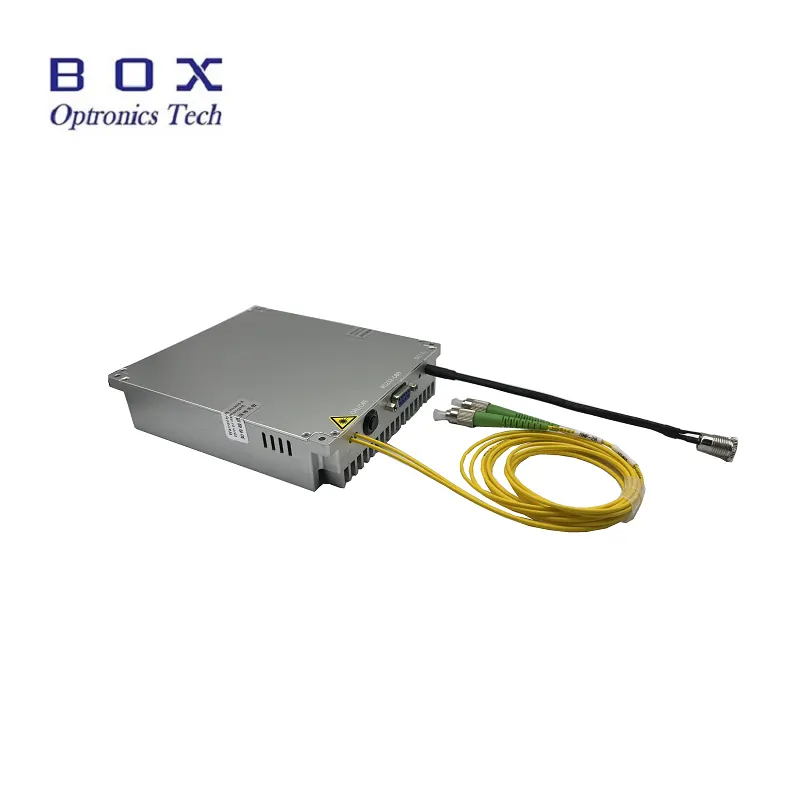

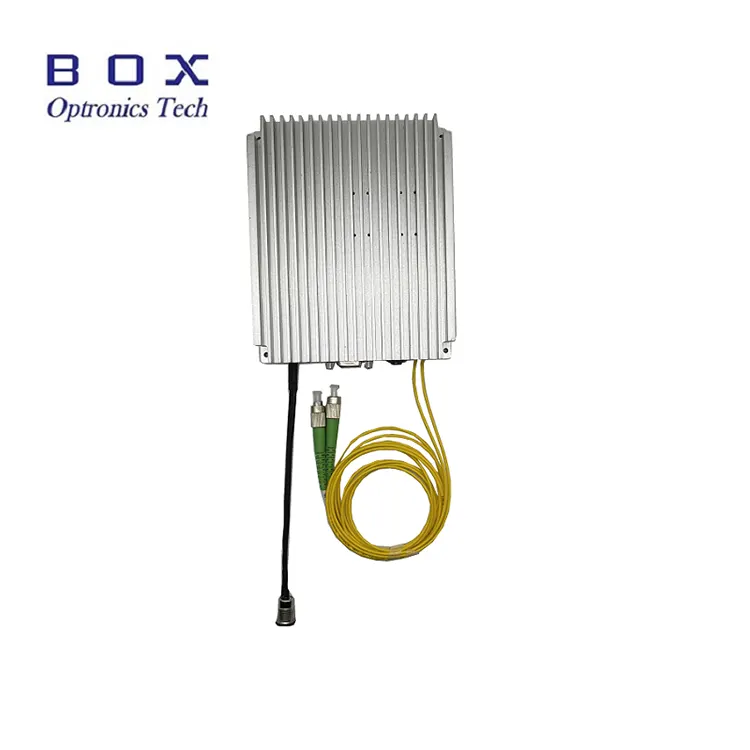

Prodotto Dettagli

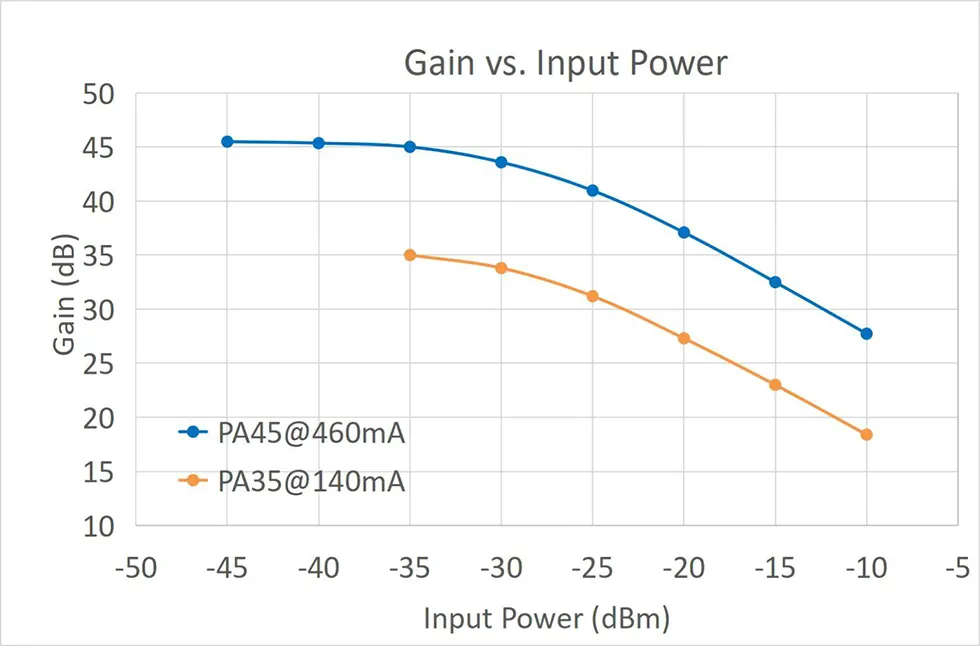

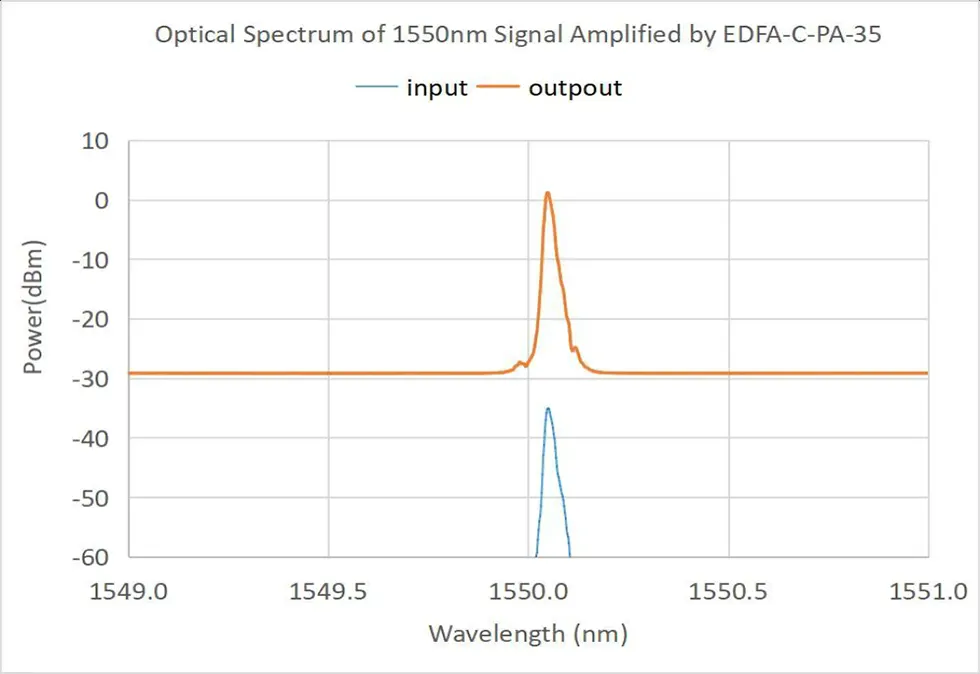

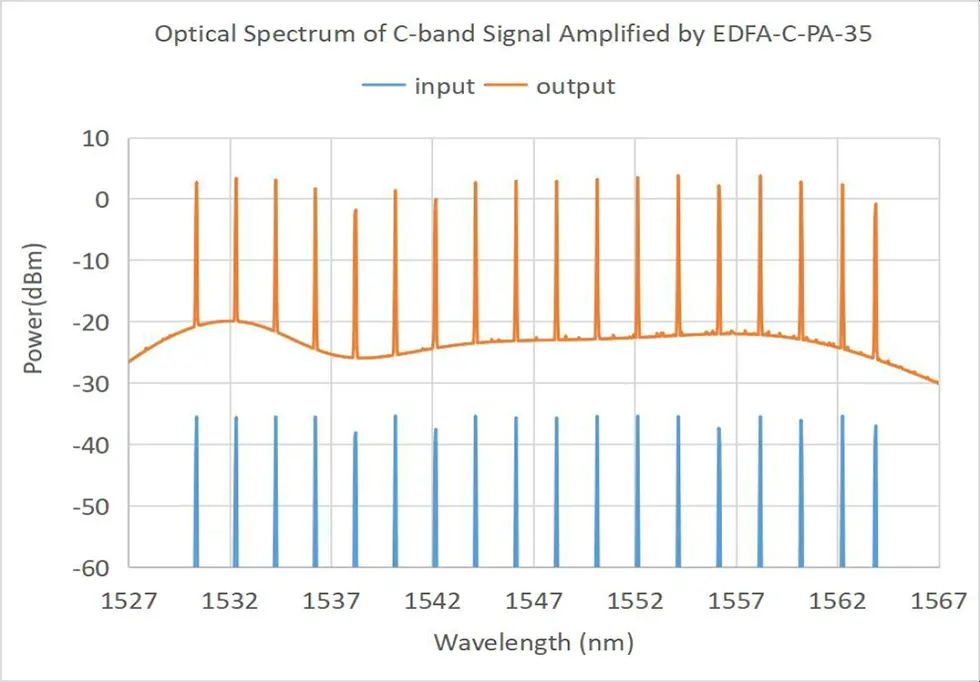

● Curva caratteristica tipica

Informazioni sull'ordinazione

es: EDFA-PA-C-35-SM-M

(Informazioni sull'ordine: fibra drogata con erbio in banda C Preamplificatore, guadagno del segnale ridotto di 35 dBm, con SMF-28efiber, pacchetto moduli).

Per altri requisiti personalizzati, contattare: sales06@boxoptronics.com

Scheda tecnica e foglio di prova

Scheda dati

Foglio di prova

Termini di preventivo e pagamento

● Condizioni di preventivo

(1) EXW:

Se disponi di un account DHL/UPS/FedEx, Box Optronics consiglia di utilizzarlo l'EXW. Spediamo tramite il tuo account; non addebitiamo il costo di spedizione.

(2) DAP:

Se non hai un account, paga in anticipo il costo di spedizione i prodotti.

● Termini di pagamento

PayPal e T/T sono disponibili.

Tempi di consegna

Ci vogliono circa 10-15 giorni lavorativi per la produzione. (Se ce ne sono alcuni in stock, sarà più veloce spedito.)

La logistica internazionale potrebbe richiedere 3-5 giorni lavorativi.

Operazione Passi

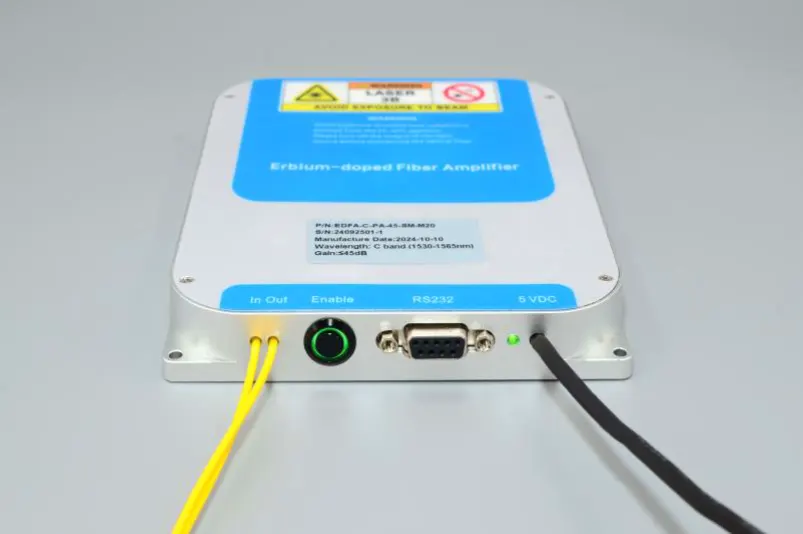

Step1.Aspetto:Il lato anteriore dell'EDFA è dotato in sequenza di fibre ottiche di ingresso e di uscita, an interruttore di attivazione dell'uscita di amplificazione ottica, comunicazione con il computer host interfaccia (predefinita RS232 DB9), una spia di alimentazione e un cavo di alimentazione (predefinito CC 5 V).

Step2.Alimentazione: la potenza la porta è l'alimentazione predefinita DC5,5×2,1mm e verrà fornito un adattatore di alimentazione CC DC5V corrispondente quando il il prodotto lascia la fabbrica. Il metodo di connessione tra l'adattatore di alimentazione e il modulo EDFA è mostrato nella figura seguente. Assicurati di utilizzare il file alimentatore corrispondente originale. L'uso di un adattatore di alimentazione inappropriato lo farà causare il mancato funzionamento corretto dell'EDFA o danneggiarlo. A forma di U È inoltre possibile fornire una linea di alimentazione del connettore affinché gli utenti possano collegarsi a a alimentatore switching, ma dovrebbe essere proposto in anticipo durante appalti.

Passaggio 3.Collegamento dei ponticelli in fibra: aprire il cappuccio antipolvere del connettore della fibra ottica, controllare l'estremità della fibra e verificare che non vi siano inquinamento e danni prima di collegare altri dispositivi ottici dispositivi in fibra o apparecchiature di prova. Per la fibra di uscita dell'EDFA ad alta potenza modello, si consiglia di utilizzare il metodo di giunzione a fusione per la connessione.

Setp4.Dissipazione del calore:Questo Il modulo amplificatore in fibra drogata con erbio genera una certa quantità di calore. Il la superficie inferiore dell'amplificatore (il lato senza testo) dovrebbe essere vicina contatto con il dissipatore di calore, l'aletta di dissipazione del calore o la superficie metallica parte inferiore dello chassis dell'utente. Si consiglia di ottenere un adeguato raffreddamento ad aria un buon effetto di dissipazione del calore. L'ambiente di lavoro ottimale consigliato la temperatura è -5 ~ +35 ℃. Quando il la temperatura ambiente supera i 50 ℃, il l'amplificatore nello stato di standby non si avvia. Quando la temperatura ambiente supera i 55 ℃, il l'amplificatore in stato di funzionamento interromperà automaticamente l'uscita del laser ed entrerà stato di standby per l'autoprotezione. Quando la temperatura ambiente scende a 50 ℃, l'amplificatore riprenderà automaticamente l'uscita.

Fase 5. Potenza ottica in ingresso: questo amplificatore in fibra drogata con erbio non ha requisiti di soglia per la potenza del segnale ottico in ingresso. Quando la potenza media dell'ingresso ottico il segnale viene ridotto a una potenza prossima allo zero, l'amplificatore manterrà comunque la potenza stato di funzionamento e la porta di uscita avrà un'emissione spontanea. Tuttavia, per ottenere un effetto di amplificazione e un rapporto segnale/rumore più ideali, si consiglia di controllare la potenza ottica in ingresso entro l'intervallo di potenza descritto nella scheda di prova o nelle specifiche del prodotto.

Step6.Controllo del computer host: questo amplificatore è un prodotto modulare e deve farlo essere combinato con un software del computer host dedicato per regolare e monitorare il stato di funzionamento e parametri operativi dell'EDFA. Il computer dell'utente ha bisogno per installare il programma del driver della porta seriale USB-232 e il computer host EDFA software di controllo fornito dalla nostra azienda. Il driver della porta seriale USB-232 il programma deve essere installato, altrimenti il software del computer host non potrà connettersi e comunicare normalmente con il modulo EDFA. Va notato che il Il programma del driver della porta seriale USB-232 deve essere coerente con l'USB-232 effettivo cavo della porta seriale utilizzato. Il numero di versione del software del computer host EDFA il software deve essere coerente con il numero di versione del software registrato sul file scheda di prova del prodotto.

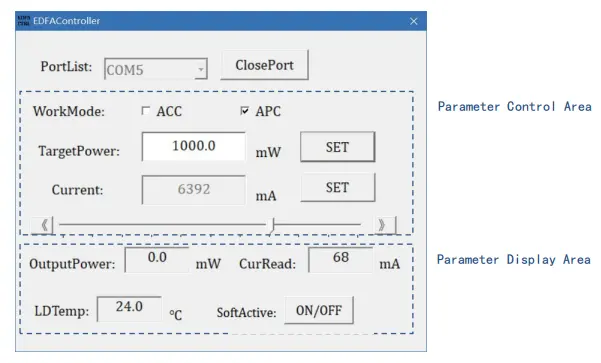

Passaggio 7. Interfaccia software del computer host: le informazioni che possono essere visualizzate dal software del computer host includono la modalità di funzionamento dell'amplificatore, il valore target della potenza ottica in uscita, il laser della pompa valore target corrente e stato di monitoraggio della temperatura.

Passaggio 8. Operazione specifica: dopo l'avvio nel software del computer host, selezionare innanzitutto il numero di porta seriale corretto nel file sequenza della porta seriale PortList, fare clic sul pulsante OpenPort per aprire la porta seriale porto. A questo punto, le finestre Lettura corrente e LDTemp visualizzeranno il file corrente di lavoro e temperatura della pompa del modulo. Inserisci l'ottica di destinazione valore di potenza nella finestra TargetPower e fare clic sul pulsante IMPOSTA. Quando il pulsante l'interruttore del modulo EDFA e l'interruttore del pulsante SoftActive sul software sono entrambi accesi, l'impostazione ha effetto e l'EDFA ha un'uscita di potenza ottica.

Passaggio 9. Modalità di controllo: il modello standard di questo amplificatore in fibra supporta due modalità di funzionamento, controllo automatico della corrente modalità (modalità ACC) e modalità di controllo automatico della potenza (modalità APC). Puoi cambiare tra queste due modalità di lavoro tramite l'opzione WorkMode. Quando si cambia, si prega di notare di disattivare prima l'interruttore del pulsante Attivo. (* Alcuni amplificatori i modelli supportano solo la modalità ACC, come EDFA-C-PA). In modalità ACC, accedere alla pompa valore corrente nella finestra Corrente e fare clic sul pulsante IMPOSTA o trascinare direttamente i cursori sinistro e destro per impostare il valore della corrente della pompa. In modalità APC, inserisci il valore della potenza ottica target nella finestra TargetPower e fare clic su SET pulsante.

Passaggio 10. Attivazione dell'uscita:Quando Abilita l'interruttore del pulsante sulla parte anteriore del modulo e il pulsante SoftActive accendere il software sono entrambi accesi, l'impostazione diventa effettiva e il l'amplificatore dispone di un'uscita laser e la spia LASER è accesa. L'ON/OFF il pulsante verrà visualizzato in rosso. L'OutputPower nel monitoraggio dei parametri l'area mostra la potenza ottica di uscita effettiva corrente, CurRead mostra la corrente corrente della pompa e LDTemp mostra la temperatura interna.

Passaggio 11. Spegnimento: prima spegnere il Interruttore del pulsante ON/OFF sul lato dell'amplificatore e pulsante SoftActive accendere il software, fare clic su ClosePort per chiudere la porta seriale, quindi chiudere il software.

Passaggio 12. Memoria dei parametri: la modalità e i parametri impostati dal software di controllo verranno automaticamente salvati all'interno del Modulo EDFA e hanno la funzione di memoria di spegnimento. Se non ce n'è bisogno modificare i parametri EDFA, non è necessario connettersi al computer host quando lo si utilizza di nuovo.

Note operative e Manutenzione

● Se la fibra in uscita deve essere collegata a un'altra fibra, lo è si consiglia di utilizzare una giuntatrice a fusione.

● All'avvio, verificare innanzitutto che l'interruttore di alimentazione e l'interruttore a chiave sono spenti, quindi collegare l'alimentazione. Quando si spegne, prima spegnere l'interruttore a chiave, quindi scollegare l'alimentazione dopo l'uscita la spia si spegne. Non interrompere direttamente l'alimentazione quando il L'EDFA sta funzionando.

● Pulire i connettori in fibra con un panno privo di lanugine e ispezionarli con a rilevatore di estremità della fibra prima della connessione. Collegare/scollegare sempre le fibre senza alimentazione per evitare bruciature della parte finale. I connettori in fibra ottica devono essere coperto con tappi antipolvere.

● Non è consigliabile inserire e scollegare frequentemente l'uscita connettori in fibra per evitare la contaminazione da polvere, che potrebbe comportare un aumento perdita di inserzione o bruciatura della faccia terminale del connettore della fibra.

● Mantenere l'attrezzatura asciutta e conservarla in un luogo asciutto.

Garanzia di qualità e Servizio post-vendita

● Periodo di garanzia:

Riparazione o sostituzione gratuita per difetti non causati dall'uomo entro 1 anno dall'acquisto. Servizi di manutenzione a pagamento disponibili dopo 1 anno.

● Esclusioni dalla garanzia gratuita:

Durante il periodo di garanzia gratuito, servizi di riparazione o sostituzione gratuiti verrà fornito per guasti causati da problemi di qualità del prodotto. Tuttavia, Box Optronics si riserva il diritto di rifiutare i servizi di riparazione gratuiti nei seguenti casi casi entro il periodo di garanzia:

(1) Danni causati da fattori naturali (ad es. fulmini, polvere) o influenze ambientali.

(2) Malfunzionamenti dovuti a utilizzo improprio da parte dell'utente.

(3) Evidenti danni fisici causati da errore umano.

(4) Smontaggio, modifica o riparazione non autorizzati.

(5) Etichette di garanzia alterate o incomplete sull'alloggiamento.

(6) Danni o perdite durante il trasporto.
