Sorgente luminosa a banda larga ASE da 1030 nm

Box Optronics è un produttore e fornitore professionale di sorgenti luminose a banda larga ASE da 1030 nm con comunicazione RS232 in Cina. Con anni di esperienza nei dispositivi optoelettronici, forniamo ai clienti globali soluzioni complete di sorgenti luminose e sviluppo di funzioni personalizzate attraverso la progettazione di driver integrati e un controllo stabile dello spettro, supportando un'integrazione efficiente del sistema nelle applicazioni di rilevamento di fibre, imaging medico e test di dispositivi in fibra ottica.

Invia richiesta

Descrizione del prodotto

Sommario

1. Introduzione del Sorgente luminosa a banda larga ASE da 1030 nm

2. Tecnico Specifiche

3. Caratteristiche del prodotto

4. Applicazioni tipiche

5. Dettagli del prodotto

6. Guida operativa sicura

7. Informazioni sull'ordine

8. Scheda tecnica

9. Condizioni di preventivo e pagamento

10. Tempi di consegna

11. Note operative e Manutenzione

12. Garanzia di qualità e Servizio post-vendita

Introduzione al prodotto

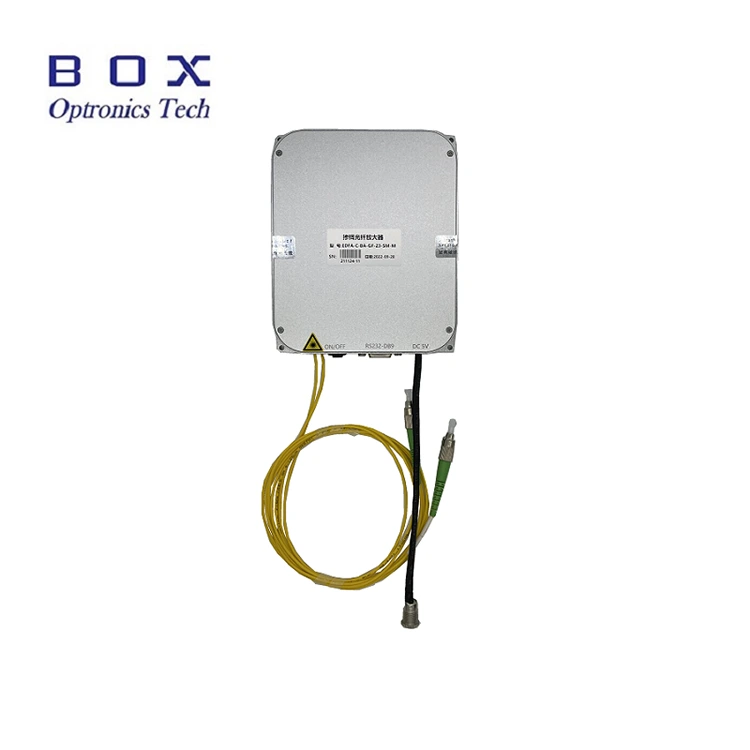

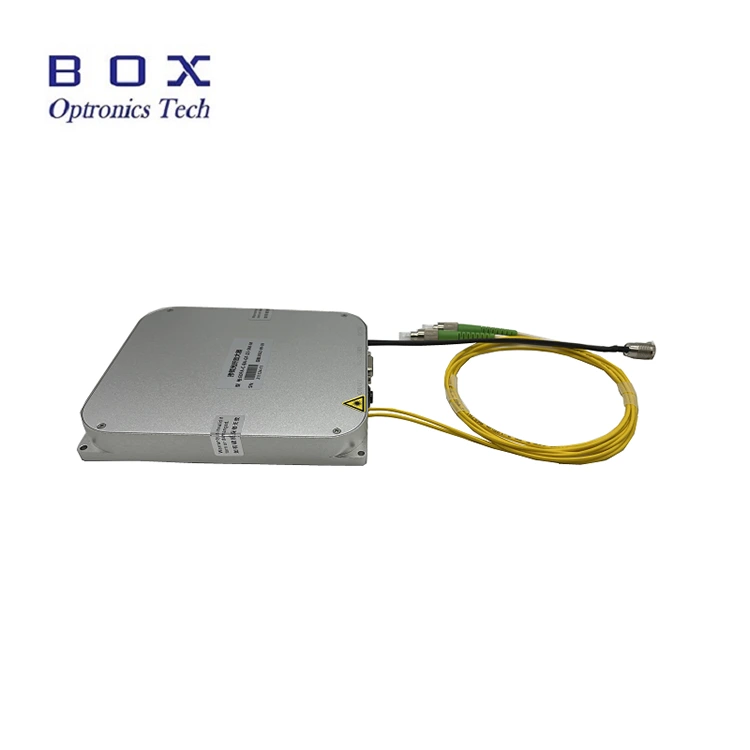

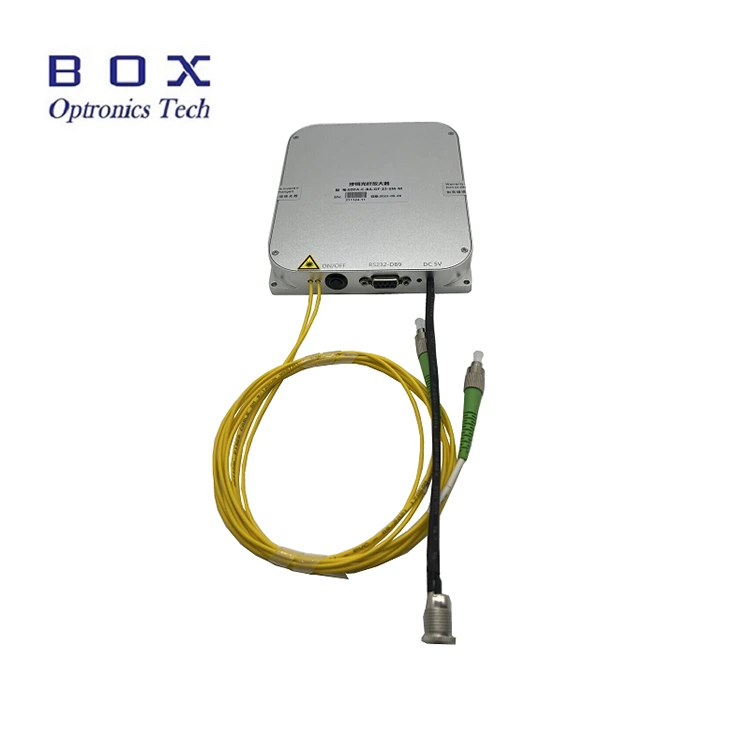

Questa è una sorgente luminosa a banda larga ASE da 1030 nm basata su Laser con pompa a semiconduttore e fibra drogata con itterbio, con spettrale di 1030 nm copertura, potenza di uscita 10/20/30/50/100/500/1000 mW e polarizzazione rapporto di estinzione a partire da 0,2 dB. Set completo di accessori incluso; utente manuale fornito. È adatto per fibra ottica test dei dispositivi, produzione di reticoli FBG, imaging medico, ecc.

Prodotto Specifiche

Articolo	Unità	Valori							Note
Lunghezza d'onda centrale	nm	1030±2
Gamma spettrale	nm	1018~1044							@10dB
Potenza in uscita	mW	10	20	30	50	100	500	1000
Campo di regolazione della potenza	-	10%~100%							Opzionale
Isolamento dell'uscita	dB	≥35
Instabilità di potere	dB	≤±0,02(15min.); ≤±0,05(8 ore)							≤±0,5%; ≤±1,2%
Stato di polarizzazione	-	Polarizzazione naturale				Polarizzazione lineare
PER	dB	≤0,2				≥23(10-100mW)
Fibra a treccia	-	Ciao1060				PM980			FC/APC
Interfaccia di comunicazione	-	Touchscreen/DB9 Femmina (RS232)							Da banco
		DB9 Femmina(RS232)							Modulo
Alimentazione elettrica	-	CA 110~240 V, <30 W							Da banco
		CC 5 V, <24 W							Modulo
Dimensioni	mm	255(L)×285(P)×115(A) (10, 20, 30, 50, 100 mW)							Da banco
		255(L)×322(P)×115(A) (500.1000 mW)							Da banco
		150(L)×125(P)×20(A) (10, 20, 30, 50, 100 mW)							Modulo
		139(L)×206(P)×27(A) (500, 1000 mW)							Modulo
Temperatura operativa	℃	-5~+55
Umidità operativa	℃	0~70%

Caratteristiche del prodotto

● Spettrale planarità;

● La potenza di uscita è opzionale e regolabile;

● Lunghezza d'onda a lungo termine e potenza stabile;

● DB9 Comunicazioni femmina (RS232) per una facile integrazione.

Applicazioni del prodotto

● Fibra rilevamento;

● Medico immagini;

● Fibra test di dispositivi ottici.

Prodotto Dettagli

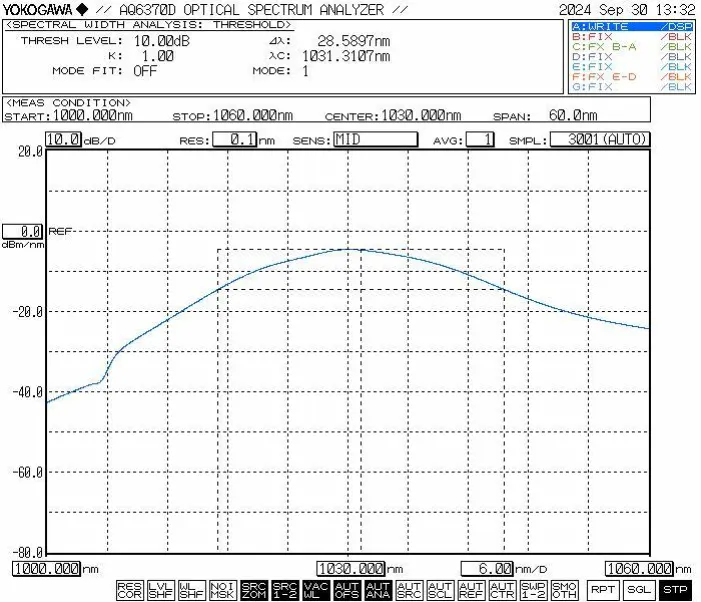

● Spettro tipico

1030nm ASE Broadband Light Source

● Accessori standard

	Accessori	Quantità
1	Sorgente luminosa ASE (Modulo Host)	1
2	Cavo dati USB-RS232 DB9	1
3	Adattatore di alimentazione (opzionale)	1
4	Rapporto di prova del prodotto	1
5	Manuale operativo	1

1030nm ASE Broadband Light Source

1. Passaggi operativi: sorgente luminosa a banda larga ASE da 1030 nm

Passaggio 1.Disimballaggio e assemblaggio: per favore controllare se gli accessori sono completi

prima del montaggio.

Passaggio 2.Collegamento dei ponticelli in fibra: aprire il cappuccio antipolvere sul connettore o sulla flangia della fibra, controllare l'estremità della fibra e collegare la fibra o giuntare la fibra al dispositivo o al misuratore di potenza da testare dopo aver verificato che non vi sia inquinamento o danno.

Passaggio 3.Collegamento dell'adattatore di alimentazione e Cavo seriale: collega il modulo della sorgente luminosa e l'adattatore di alimentazione; connettersi il modulo sorgente luminosa e il computer con un cavo di segnale USB-RS232. (Nota: Il computer deve prima installare il driver della porta seriale. L'autista può esserlo che si trova sul CD-ROM o ottenuto dalla società Box Optronics.)

Setp4.Uso: apre la sorgente luminosa interruttore di attivazione; la spia dell'uscita della sorgente luminosa è accesa e c'è uscita di potenza ottica. In questo momento, la corrente di lavoro e il valore della potenza ottica sono i parametri impostati dal computer host all'ultimo spegnimento. Possono esserlo modificato e salvato nel software del computer host (solo per il modello versione con potenza regolabile).

Passaggio 5.Dopo l'uso, fare clic sul pulsante di chiusura, spegnere l'alimentazione e scollegare il collegamento in fibra.

1030nm ASE Broadband Light Source

Ordinare informazioni

Nome

Lunghezza d'onda

Potenza in uscita

Tipo di fibra

Potenza regolabile

Dimensione

ASE

-XXXX

-XX

-T

-X

ASE Sorgente luminosa

1030:1030 nm

10:10mW

20:20mW

30:30mW

50:50mW

1 ora: 100 mW

5 ore: 500 mW

1 T: 1000 mW

SM: Ciao1060

PM: PM980

T: regolabile

M20 :Modulo

M27: Modulo

B: Da banco

ad esempio: ASE-1030-5HSM-B

(Informazioni sull'ordine: sorgente luminosa a banda larga ASE da 1030 nm, uscita 500 mW alimentazione, con fibra SM Hi1060, pacchetto da banco).

Per altre esigenze personalizzate, contattare: sales06@boxoptronics.com

Scheda dati

Termini di preventivo e pagamento

● Condizioni di preventivo

(1) EXW:

Se disponi di un account DHL/UPS/FedEx, Box Optronics consiglia di utilizzarlo l'EXW. Spediamo tramite il tuo account; non addebitiamo il costo di spedizione.

(2) DAP:

Se non hai un account, paga in anticipo il costo di spedizione i prodotti.

(3)Altro

● Termini di pagamento

PayPal e T/T sono disponibili.

Tempi di consegna

La produzione richiede circa 10-15 giorni lavorativi. (Se ci sono alcuni in stock, saranno spediti più velocemente.)

La logistica internazionale potrebbe richiedere 3-5 giorni lavorativi.

Note operative e Manutenzione

● Prima di collegare i connettori in fibra ottica, pulizia specializzata è necessario utilizzare strumenti per pulire a fondo le facce terminali dei connettori. Inoltre, è necessario utilizzare con attenzione un ispettore dell'estremità della fibra esaminare le superfici per assicurarsi che siano completamente prive di polvere e contaminanti prima di collegarli tramite una flangia in fibra. Durante la pulizia, è fondamentale garantire l'ispezione e il collegamento delle estremità della fibra ottica che la sorgente luminosa è in uno stato disattivato; in nessun caso dovrebbe queste operazioni devono essere eseguite durante la trasmissione della luce. Una volta utilizzato completo e il connettore è stato scollegato dall'altra fibra ottica connettori, il connettore della fibra deve essere dotato di un cappuccio antipolvere protettivo.

● Modelli di sorgenti luminose ASE a banda larga con una potenza di uscita di 200 mW o superiore può presentare un codino di uscita terminato con un connettore FC/APC. Tuttavia, questo connettore è destinato esclusivamente all'alimentazione in uscita avviata dall'utente monitoraggio (collegandosi ad un misuratore di potenza ottica) o per interfacciarsi con un Collimatore in fibra con terminazione FC per dirigere l'uscita laser nello spazio libero. Esso Si consiglia vivamente di non utilizzare un adattatore flangiato per accoppiarlo direttamente connettore con le trecce di altre fibre o dispositivi di proprietà dell'utente; farlo comporta un rischio significativo di danneggiare sia il connettore in fibra che il l'amplificatore stesso. Se è necessaria l'interconnessione con altre fibre, lo è si consiglia di utilizzare la giunzione a fusione; inoltre, assicurarsi che i tipi di le fibre collegate sono reciprocamente compatibili.

● Si sconsiglia vivamente di inserire o rimuovere frequentemente il connettori in fibra ottica sulla porta di uscita, per evitare la polvere contaminazione, che può portare ad un aumento della perdita di inserzione, o alla combustione del faccia terminale del connettore in fibra.

● All'avvio, assicurarsi innanzitutto che sia l'interruttore di alimentazione che il l'interruttore a chiave è spento, quindi collegare l'alimentazione. Quando si spegne, spegnere prima l'interruttore a chiave, e togliere l'alimentazione solo dopo la spia di uscita si è spenta. Non interrompere mai direttamente l'alimentazione alimentazione mentre la sorgente luminosa è in funzione.

● Prendere precauzioni contro umidità, polvere e corrosione; esso deve essere conservato in un luogo asciutto.

Garanzia di qualità e Servizio post-vendita

● Periodo di garanzia:

Riparazione o sostituzione gratuita per difetti non causati dall'uomo entro 1 anno dall'acquisto. Servizi di manutenzione a pagamento disponibili dopo 1 anno.

● Esclusioni dalla garanzia gratuita:

Durante il periodo di garanzia gratuito, servizi di riparazione o sostituzione gratuiti verrà fornito per guasti causati da problemi di qualità del prodotto. Tuttavia, Box Optronics si riserva il diritto di rifiutare i servizi di riparazione gratuiti nei seguenti casi casi entro il periodo di garanzia:

(1) Danni causati da fattori naturali (ad es. fulmini, polvere) o influenze ambientali.

(2) Malfunzionamenti dovuti a utilizzo improprio da parte dell'utente.

(3) Evidenti danni fisici causati da errore umano.

(4) Smontaggio, modifica o riparazione non autorizzati.

(5) Etichette di garanzia alterate o incomplete sull'alloggiamento.

(6) Danni o perdite durante il trasporto.
