1. Introduzione del Micromodulo per sorgente luminosa a banda larga ASE in banda C
2. Tecnico Specifiche
3. Caratteristiche del prodotto
4. Applicazioni tipiche
5. Dettagli del prodotto
6. Fasi operative
7. Informazioni sull'ordine
8. Scheda tecnica
9. Condizioni di preventivo e pagamento
10. Tempi di consegna
11. Note operative e Manutenzione
12. Garanzia di qualità e Servizio post-vendita

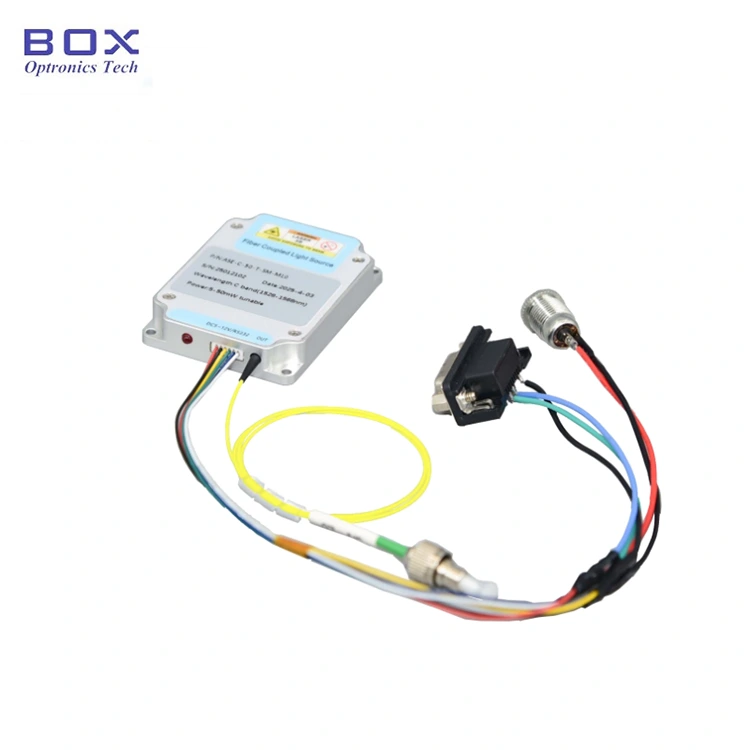

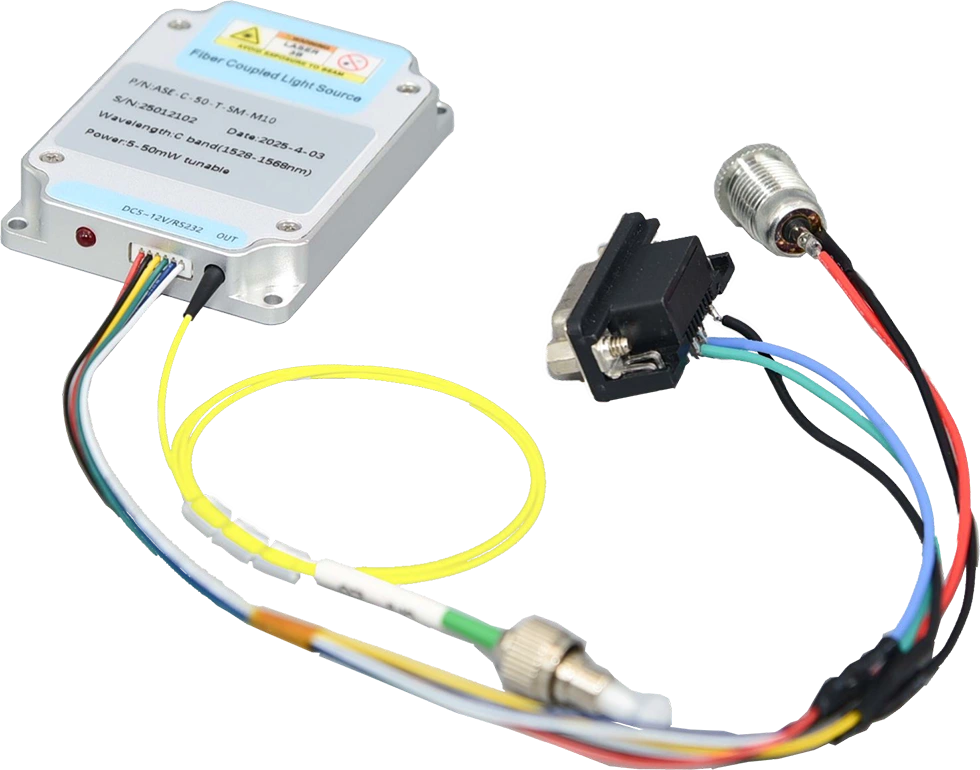

Il micromodulo per sorgente luminosa a banda larga ASE in banda C è progettato per applicazioni che richiedono dimensioni compatte, spettro a banda larga e alta stabilità dell'uscita. Caratterizzato da un ingombro ultra ridotto, è ideale per sistemi con vincoli di spazio pur mantenendo eccellenti prestazioni ottiche. Il il modulo supporta il controllo RS232 o TTL, con potenza di uscita fissa di 10/20/50 mW. Per favore utilizzare con controllo della temperatura e dell'umidità, garantire una buona dissipazione del calore ed evitare sovraccarico in uscita.
|
Articolo |
Unità |
Valori |
Note |
||
|
Gamma spettrale |
nm |
1528~1568 |
|
||
|
Potenza in uscita |
mW |
10 |
20 |
50 |
Non regolabile |
|
Densità spettrale di potenza |
dBm/nm |
-6 |
-3 |
1 |
|
|
Planarità spettrale |
dB |
≤2 |
|
||
|
Isolamento dell'uscita |
dB |
≥35 |
|
||
|
Instabilità di potere |
dB |
≤±0,02(15min.); ≤±0,05(8 ore) |
≤±0,5%; |
||
|
PER |
dB |
≤0,2 |
|
||
|
Fibra a treccia |
- |
SMF-28 |
FC/APC |
||
|
Modalità di controllo |
- |
RS232 o TTL |
|
||
|
Interfaccia di comunicazione |
- |
PIN1~4: +5V/GND/TX/RX |
ZH2.54-4PIN |
||
|
Alimentazione elettrica |
- |
5 V CC, <10 W |
|
||
|
Dimensioni |
mm |
50(L)×50(P)×15(A) |
|
||
|
Temperatura operativa |
℃ |
-5~+55 |
|
||
|
Umidità operativa |
℃ |
0~70% |
|
||
● Ultra piccola dimensione 50*50*15 mm;
● Potenza di uscita elevata stabilità 10/20/50 mW;
● Planarità spettrale ≤2dB;
● Supporta il controllo RS232/TTL per una facile integrazione.
1. Applicazioni del prodotto: ASE in banda C Micromodulo sorgente luminosa a banda larga
● Test di componenti ottici;
● Ricerca e sviluppo in comunicazione ottica;
● Rilevamento in fibra ottica.

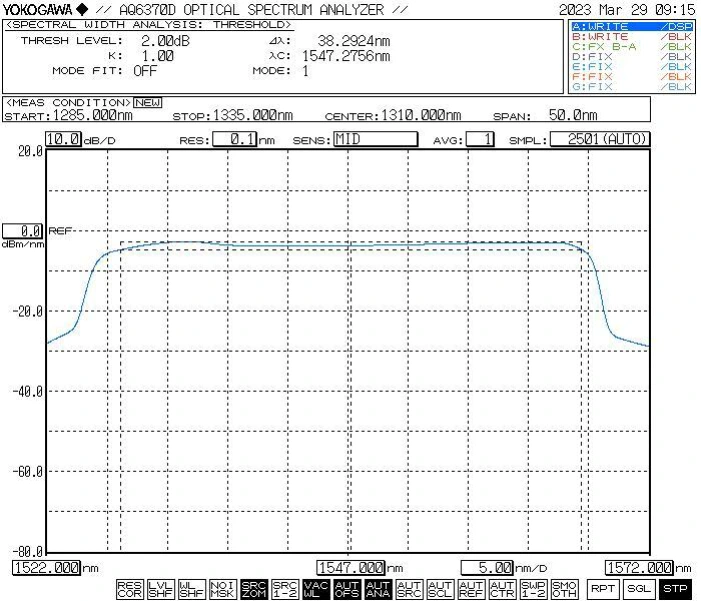

● Spettro tipico

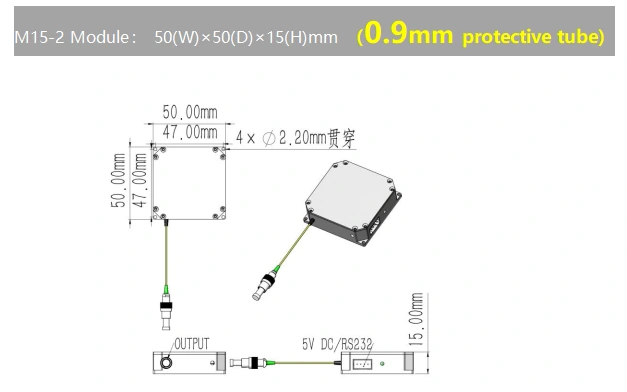

● Dimensione(mm): micromodulo
Step1.Unpacking
Prima del montaggio, controllare se tutti gli accessori sono completi.
Step2.Collegare la patch di alimentazione e fibra Cavo
Accendere l'alimentazione; collegare la porta di uscita della sorgente luminosa utilizzando un cavo di connessione in fibra.
Passaggio 3.Attivare la sorgente luminosa
Accendere l'alimentazione della sorgente luminosa. Nota: in questa fase, il la corrente operativa e la potenza corrispondono ai parametri impostati dall'host computer durante l'arresto più recente; se è necessario un aggiustamento, questi le impostazioni possono essere modificate tramite il software. Attenzione: è severamente vietato per collegare o scollegare i connettori in fibra ottica mentre la sorgente luminosa è attiva attivo.
Setp4.Spegni
Dopo l'uso, scollegare il cavo di alimentazione.
|
Nome |
Lunghezza d'onda |
Potenza in uscita |
Tipo di fibra |
Dimensione |
|
ASE |
-C |
-XX |
-XX |
-MC |
|
Sorgente luminosa ASE |
C: banda C |
10:10 mW 20:20 mW 50:50mW |
SM:SMF-28 |
MC: Modulo |
es: ASE-C-20-SM-MC
(Informazioni per l'ordine: micromodulo sorgente luminosa a banda larga ASE in banda C, 20 mW potenza in uscita, con fibra SM, pacchetto micromodulo).
Per altre esigenze personalizzate, contattare: sales06@boxoptronics.com
● Condizioni di preventivo
(1) EXW:
Se disponi di un account DHL/UPS/FedEx, Box Optronics consiglia di utilizzarlo l'EXW. Spediamo tramite il tuo account; non addebitiamo il costo di spedizione.
(2) DAP:
Se non hai un account, paga in anticipo il costo di spedizione i prodotti.
(3)Altro
● Termini di pagamento
PayPal e T/T sono disponibili.
Per la produzione occorrono circa 10 giorni lavorativi. (Se ce ne sono in stock, sarà spedito più velocemente.)
La logistica internazionale potrebbe richiedere 3-5 giorni lavorativi.
● Evitare di collegare/scollegare frequentemente i connettori in fibra per evitare accumulo di polvere e danni alle superfici terminali.
● Pulire i connettori in fibra con un panno privo di lanugine e ispezionarli con a rilevatore di estremità della fibra prima della connessione. Collegare/scollegare sempre le fibre senza alimentazione per evitare bruciature della parte finale. Coprire i connettori non utilizzati con cappucci antipolvere.
● Conservare l'attrezzatura in un ambiente asciutto e privo di umidità.
2. Garanzia di qualità e servizio post-vendita: banda C ASE a banda larga leggera Micromodulo sorgente
● Periodo di garanzia:
Riparazione o sostituzione gratuita per difetti non causati dall'uomo entro 1 anno dall'acquisto. Servizi di manutenzione a pagamento disponibili dopo 1 anno.
● Esclusioni dalla garanzia gratuita:
Durante il periodo di garanzia gratuito, servizi di riparazione o sostituzione gratuiti verrà fornito per guasti causati da problemi di qualità del prodotto. Tuttavia, Box Optronics si riserva il diritto di rifiutare i servizi di riparazione gratuiti nei seguenti casi casi entro il periodo di garanzia:
(1) Danni causati da fattori naturali (ad es. fulmini, polvere) o influenze ambientali.
(2) Malfunzionamenti dovuti a utilizzo improprio da parte dell'utente.
(3) Evidenti danni fisici causati da errore umano.
(4) Smontaggio, modifica o riparazione non autorizzati.
(5) Etichette di garanzia alterate o incomplete sull'alloggiamento.
(6) Danni o perdite durante il trasporto.
