Sorgente luminosa ASE a banda larga in banda L

Box Optronics è un fornitore leader di sorgenti luminose a banda larga ASE in banda L, con sede a Shenzhen, in Cina. Con anni di esperienza nei dispositivi optoelettronici, forniamo ai clienti globali sorgenti luminose ASE con copertura della lunghezza d'onda che copre la banda L e la planarità spettrale è <2,5 dB. Soddisfa le esigenze di settori quali le telecomunicazioni, il rilevamento e la ricerca scientifica.

Invia richiesta

Descrizione del prodotto

Sommario

1. Introduzione del Sorgente luminosa ASE a banda larga in banda L

2. Specifiche tecniche

3. Caratteristiche del prodotto

4. Applicazioni tipiche

5. Dettagli del prodotto

6. Fasi operative

7. Informazioni sull'ordine

8. Scheda tecnica

9. Condizioni di preventivo e pagamento

10. Tempi di consegna

11. Note operative e Manutenzione

12. Garanzia di qualità e Servizio post-vendita

Introduzione al prodotto

Questa è una sorgente luminosa a banda larga ASE in banda L che offre a sorgente luminosa stabile, ad alta potenza da 10~200 mW nella gamma di lunghezze d'onda della banda L (1567~1603 nm). Progettato per applicazioni di alta precisione, fornisce un ampio spettro e uscita a basso rumore, che lo rende ideale per la comunicazione ottica, il rilevamento della fibra e imaging medico.

Prodotto Specifiche

Articolo	Unità	Valori						Note
Gamma spettrale	nm	1567~1603
Potenza in uscita	mW	10,	20	50		100	200
Densità spettrale di potenza	dBm/nm	≥-6,	≥-3	≥1		≥4	≥7
Campo di regolazione della potenza	-	10%~100%						Opzionale
Planarità spettrale	dB	≤2,5 (tip.), ≤3 (max.)
Isolamento dell'uscita	dB	≥35
Instabilità di potere	dB	≤±0,02 (15min.); ≤±0,05 (8 ore)						≤±0,5%; ≤±1,2%
PER	dB	≤0,2			≥23
Fibra a treccia	-	SMF-28			PM1550			FC/APC
Interfaccia di comunicazione	-	Touchscreen / DB9 Femmina (RS232)						Da banco
		DB9 Femmina (RS232)						Modulo
Alimentazione elettrica	-	CA 110~240 V, <30 W						Da banco
		CC 5 V, <15 W						Modulo
Dimensioni	mm	255(L)×285(P)×115(A)						Da banco
		150(L)×125(P)×20(A)						Modulo
		70(L)×90(P)×15(A)						Modulo
Temperatura operativa	℃	-5~+55
Umidità operativa	℃	0~70%

Caratteristiche del prodotto

● Spettrale planarità ≤2,5 dB;

● Potenza in uscita 10/20/50/100/200 mW, regolabile 10~100%;

● DB9 Comunicazioni femmina (RS232) per una facile integrazione.

1. Applicazioni del prodotto: ASE in banda L Sorgente luminosa a banda larga

● Ottico rilevamento delle fibre;

● Medico immagini;

● Ottico comunicazioni in fibra.

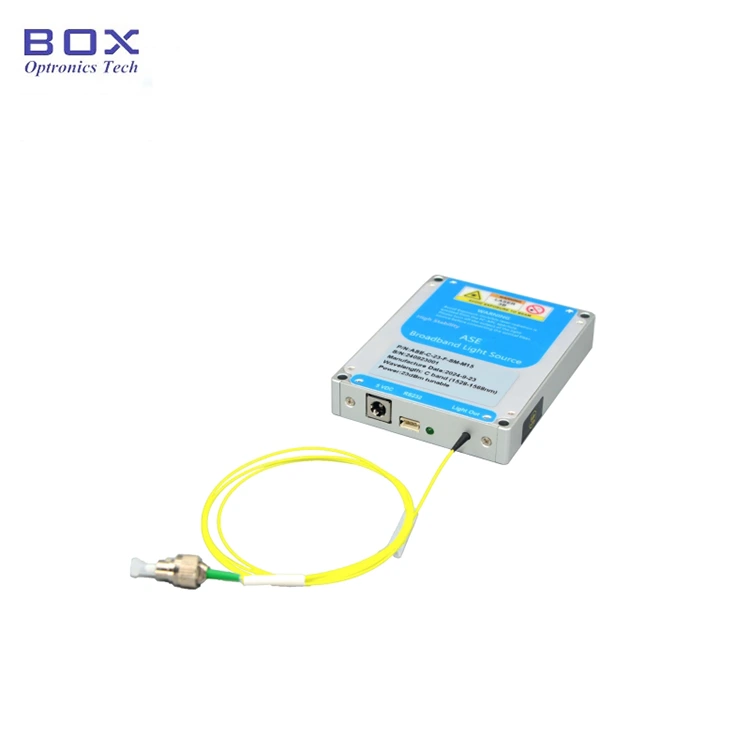

Prodotto Dettagli

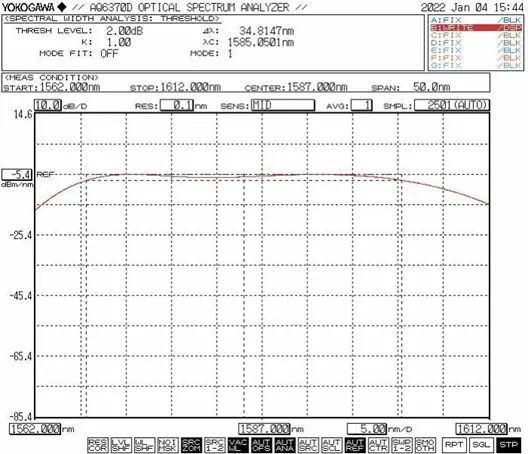

● Spettro tipico

L-band ASE Broadband Light Source

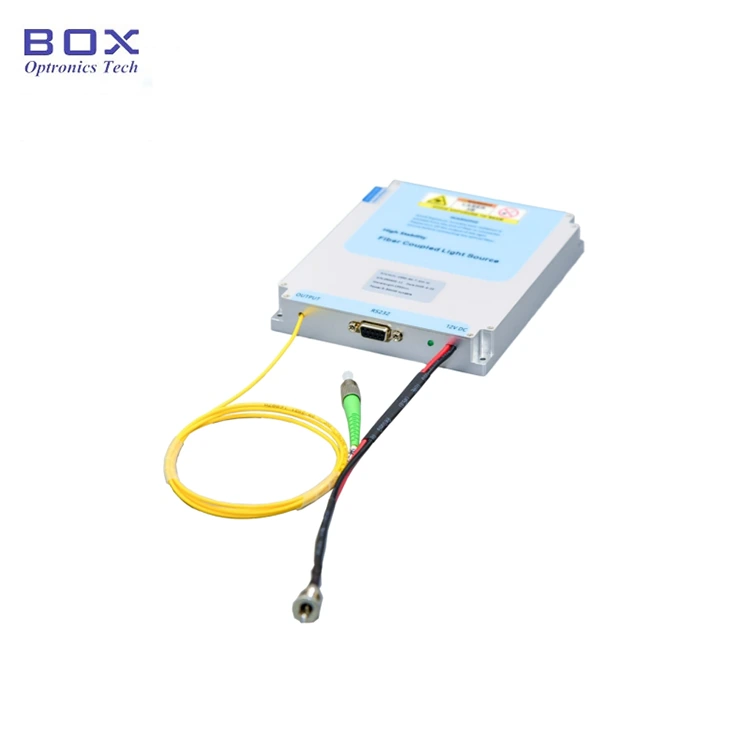

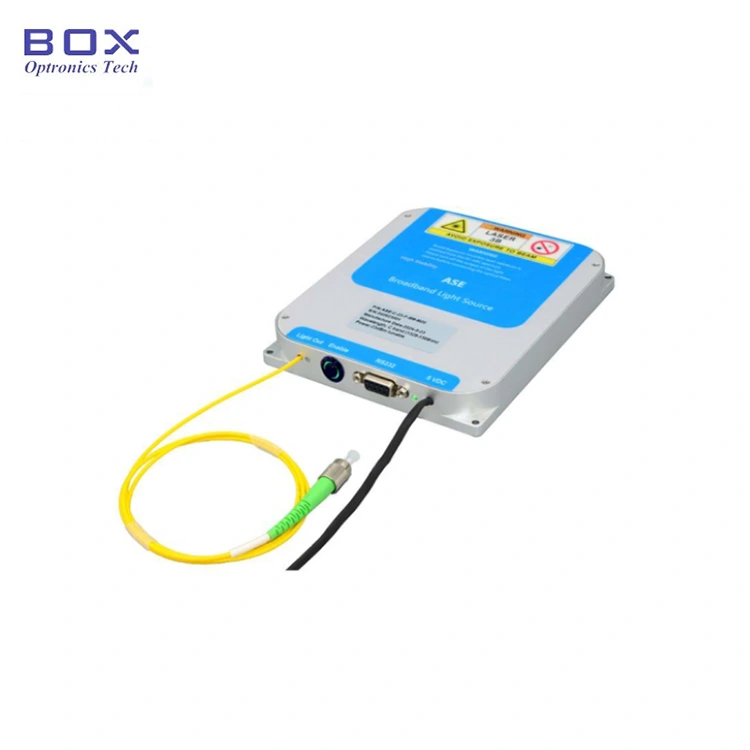

● Accessori standard

	Accessori	Quantità
1	Sorgente luminosa ASE (Modulo Host)	1
2	Cavo dati USB-RS485 DB9	1
3	Adattatore di alimentazione (opzionale)	1
4	Rapporto di prova del prodotto	1
5	Manuale operativo	1

L-band ASE Broadband Light Source

Operazione Passi

Passaggio 1.Disimballaggio e assemblaggio: per favore controllare se gli accessori sono completi

prima del montaggio.

Passaggio 2.Collegamento dei ponticelli in fibra: aprire il cappuccio antipolvere sul connettore o sulla flangia della fibra, controllare l'estremità della fibra e collegare la fibra o giuntare la fibra al dispositivo o al misuratore di potenza da testare dopo aver verificato che non vi sia inquinamento o danno.

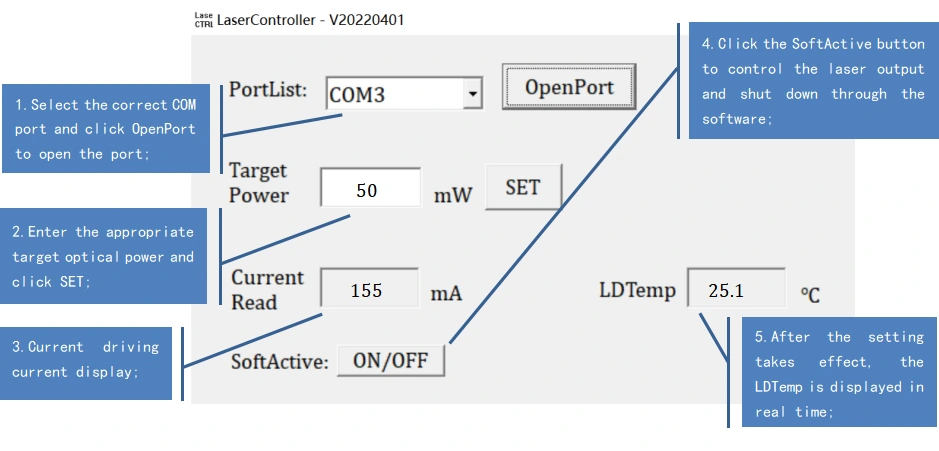

Passaggio 3.Collegamento dell'adattatore di alimentazione e Cavo seriale: collega il modulo della sorgente luminosa e l'adattatore di alimentazione; connettersi il modulo sorgente luminosa e il computer con un cavo di segnale USB-RS232. (Nota: Il computer deve prima installare il driver della porta seriale. L'autista può esserlo che si trova sul CD-ROM o ottenuto dalla società Box Optronics.)

Setp4.Uso: apre la sorgente luminosa interruttore di attivazione; la spia dell'uscita della sorgente luminosa è accesa e c'è uscita di potenza ottica. In questo momento, la corrente di lavoro e il valore della potenza ottica sono i parametri impostati dal computer host all'ultimo spegnimento. Possono esserlo modificato e salvato nel software del computer host (solo per il modello versione con potenza regolabile).

Passaggio 5.Dopo l'uso: fare clic sul pulsante di chiusura, spegnere l'alimentazione e scollegare il collegamento in fibra.

L-band ASE Broadband Light Source

Ordinare informazioni

Nome

Gamma spettrale

Potenza in uscita

Tipo di fibra

Potenza regolabile

Dimensione

ASE

-L

-XX

-X

Sorgente luminosa ASE

L: banda L

10:10 mW

20:20mW

50:50mW

1 ora: 100 mW

2H:200mW

SM:SMF-28

PM: PM1550

(*T:con)

M15 :Modulo

M20 :Modulo

B: Da banco

es: ASE-L-2H-SM-T-B

(Informazioni sull'ordine: sorgente luminosa ASE a banda larga banda L, uscita 200 mW potenza, potenza regolabile, con fibra SM, pacchetto da banco).

Per altre esigenze personalizzate, contattare: sales06@boxoptronics.com

Scheda dati

Termini di preventivo e pagamento

● Condizioni di preventivo

(1) EXW:

Se disponi di un account DHL/UPS/FedEx, Box Optronics consiglia di utilizzarlo l'EXW. Spediamo tramite il tuo account; non addebitiamo il costo di spedizione.

(2) DAP:

Se non hai un account, paga in anticipo il costo di spedizione i prodotti.

(3)Altro

● Termini di pagamento

PayPal e T/T sono disponibili.

Tempi di consegna

La produzione richiede circa 10-15 giorni lavorativi. (Se ci sono alcuni in stock, saranno spediti più velocemente.)

La logistica internazionale potrebbe richiedere 3-5 giorni lavorativi.

Note operative e Manutenzione

● Non è consigliabile collegare e scollegare frequentemente la fibra ottica connettore all'estremità di uscita. Ciò aiuta a evitare la contaminazione con la polvere che può aumentare la perdita di inserzione o causare la bruciatura dell'estremità del connettore.

● All'avvio, verificare innanzitutto che l'interruttore di alimentazione e l'interruttore a chiave sono spenti, quindi collegare l'alimentazione. Quando si spegne, spegnere prima il interruttore a chiave; dopo che la spia di stato si spegne, scollegare l'alimentazione. Fallo non interrompere direttamente l'alimentazione mentre la sorgente luminosa è in funzione.

● Se la fibra in uscita deve essere collegata a un'altra fibra, lo è si consiglia di utilizzare una giuntatrice a fusione.

● Prendere precauzioni contro umidità, polvere e corrosione; negozio in un luogo asciutto.

Garanzia di qualità e Servizio post-vendita

● Periodo di garanzia:

Riparazione o sostituzione gratuita per difetti non causati dall'uomo entro 1 anno dall'acquisto. Servizi di manutenzione a pagamento disponibili dopo 1 anno.

● Esclusioni dalla garanzia gratuita:

Durante il periodo di garanzia gratuito, servizi di riparazione o sostituzione gratuiti verrà fornito per guasti causati da problemi di qualità del prodotto. Tuttavia, Box Optronics si riserva il diritto di rifiutare i servizi di riparazione gratuiti nei seguenti casi casi entro il periodo di garanzia:

(1) Danni causati da fattori naturali (ad es. fulmini, polvere) o influenze ambientali.

(2) Malfunzionamenti dovuti a utilizzo improprio da parte dell'utente.

(3) Evidenti danni fisici causati da errore umano.

(4) Smontaggio, modifica o riparazione non autorizzati.

(5) Etichette di garanzia alterate o incomplete sull'alloggiamento.

(6) Danni o perdite durante il trasporto.
