1. Introduzione del Sorgente luminosa a banda larga ASE a bassa planarità in banda C
2. Tecnico Specifiche
3. Caratteristiche del prodotto
4. Applicazioni tipiche
5. Dettagli del prodotto
6. Fasi operative
7. Informazioni sull'ordine
8. Scheda tecnica e foglio di prova
9. Condizioni di preventivo e pagamento
10. Tempi di consegna
11. Note operative e Manutenzione
12. Garanzia di qualità e Servizio post-vendita

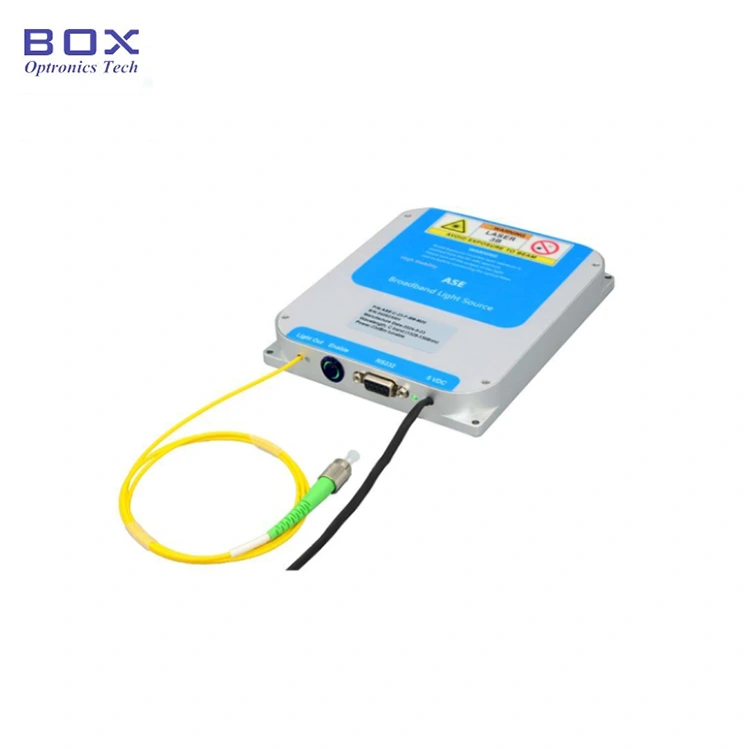

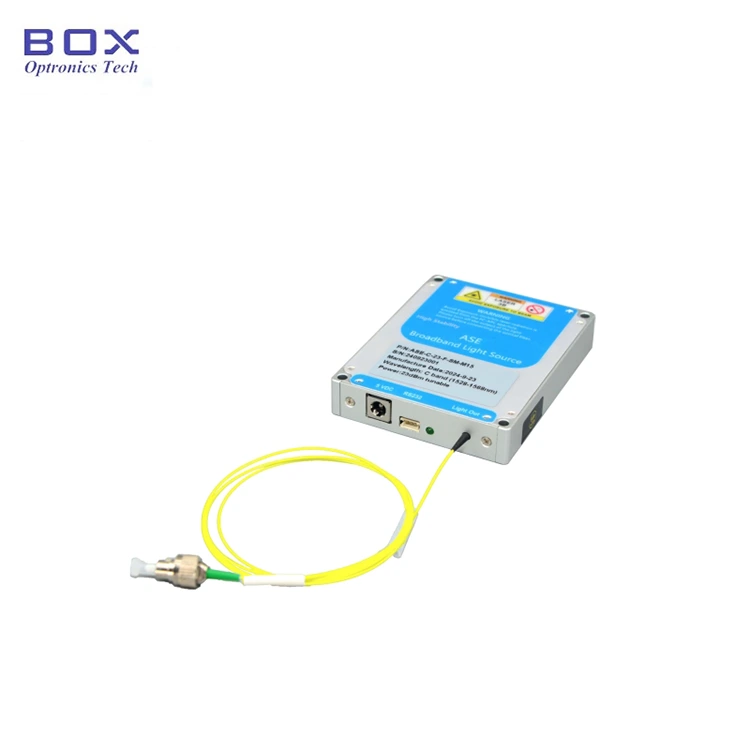

Questo è un ASE a bassa planarità in banda C incoerente Sorgente luminosa a banda larga, che è l'emissione spontanea generata da a laser a semiconduttore in una fibra di quarzo drogata con erbio, con spettrale 1526~1566nm copertura e potenza in uscita 10/20/30/50 mW. Set completo di accessori incluso; manuale utente fornito. È adatto per fibra ottica test dei dispositivi, produzione di reticoli FBG, imaging medico, ecc. Si prega di prendere precauzioni contro umidità, polvere e corrosione; dovrebbe essere conservato in un luogo asciutto posto.
|
Articolo |
Unità |
Valori |
Note |
|||
|
Gamma spettrale |
nm |
1526~1566 |
±1 nm |
|||
|
Potenza in uscita |
mW |
10 |
20 |
30 |
50 |
Non regolabile |
|
Densità spettrale di potenza |
dBm/nm |
-6 |
-3 |
1 |
3 |
|
|
Planarità spettrale |
dB |
≤7 |
|
|||
|
Ondulazione spettrale |
dB |
≤0,1 |
|
|||
|
Isolamento dell'uscita |
dB |
≥35 |
|
|||
|
Instabilità di potere |
dB |
≤±0,02 (15min.); |
≤±0,5%; |
|||
|
Stato di polarizzazione |
- |
Completamente non polarizzato |
|
|||
|
PER |
dB |
≤0,2 |
|
|||
|
Fibra a treccia |
- |
SMF-28 |
FC/APC |
|||
|
Interfaccia di comunicazione |
- |
DB9 Femmina (RS232) |
Modulo |
|||
|
Alimentazione elettrica |
- |
CC 5 V, <15 W |
Modulo |
|||
|

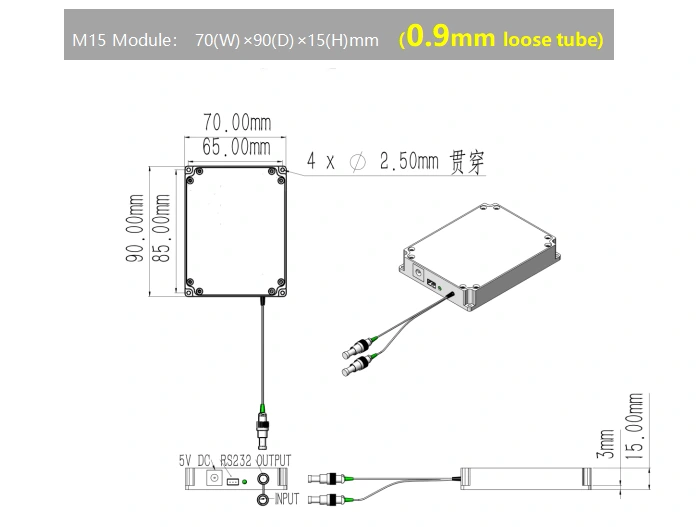

Dimensioni |
mm |
10~30mW: 40(L)×60(P)×10(A) |
Modulo |
|||
|
10~50mW: 70(L)×90(P)×15(A) |
||||||
|
Temperatura operativa |
℃ |
-5~+55 |
|
|||
|
Umidità operativa |
℃ |
0~70% |
|
|||
● Cos efficace;
● Ampio spettro;
● Alto potenza di uscita stabile.
● Ottico rilevamento delle fibre;
● Medico immagini;
● Test di dispositivi in fibra ottica.

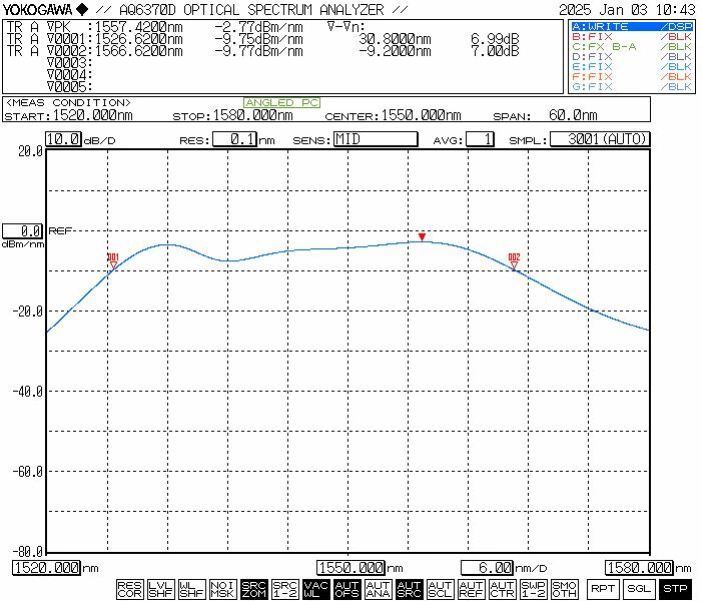

● Spettro tipico

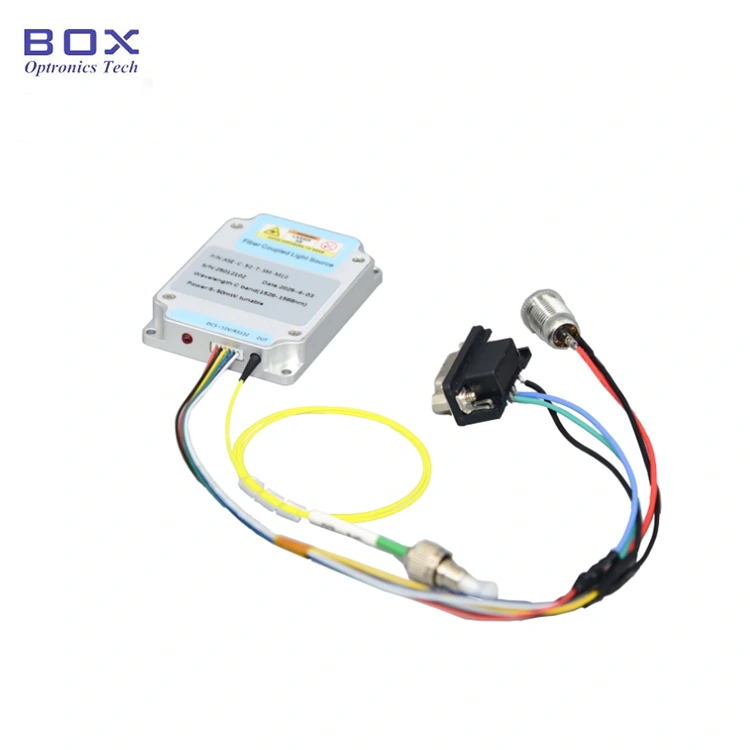

● Accessori standard
|
|
Accessori |
Quantità |
|
1 |
Sorgente luminosa ASE (Modulo Host) |
1 |
|
2 |
Cavo di segnale USB-RS232 DB9 |
1 |
|
3 |
Cavo di segnale DB9-3PIN 232 |
1 |
|
4 |
Adattatore di alimentazione (opzionale) |
1 |
|
5 |
Rapporto di prova del prodotto |
1 |
|
6 |
Manuale operativo |
1 |

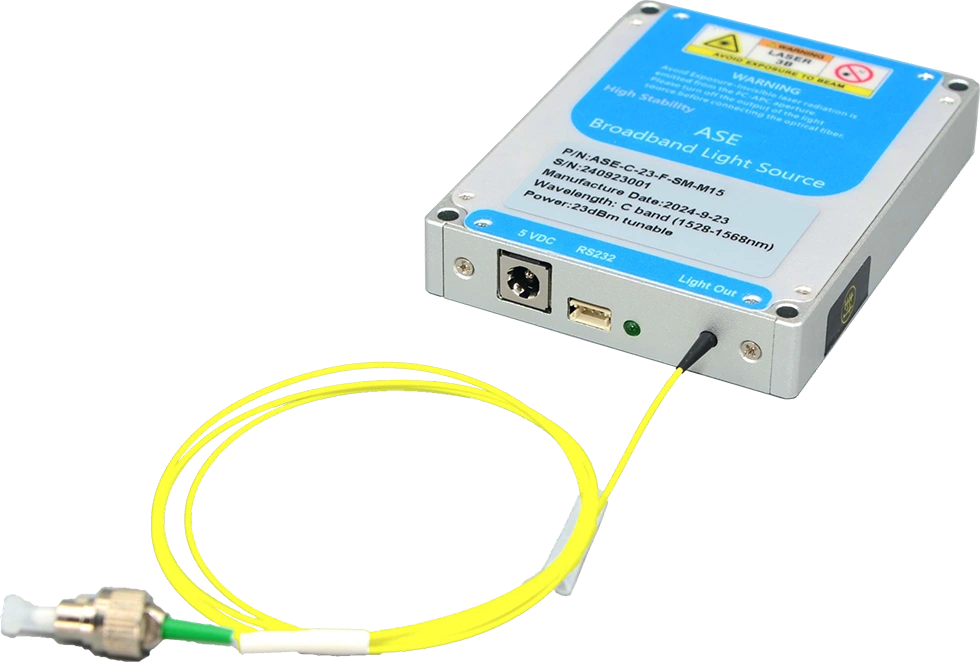

Passaggio 1. Aspetto: da sinistra a destra: potenza porta, interfaccia di comunicazione seriale ZH2.54 (3 pin), LED indicatore di alimentazione e porta in fibra monomodale per uscita ottica.

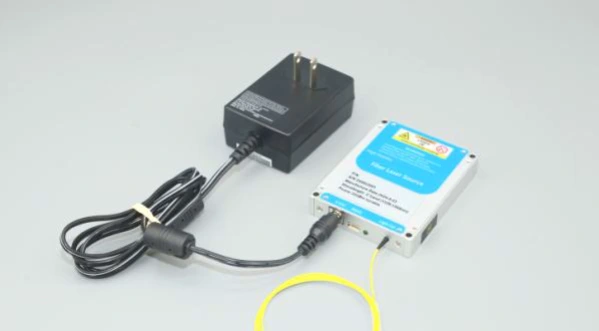

Passaggio 2.Alimentazione: impostazione predefinita la porta di ingresso dell'alimentazione è DC 5,5×2,1 mm interfaccia; al momento con l'unità è incluso un adattatore di alimentazione DC 5V corrispondente di spedizione. Il metodo per collegare l'alimentatore alla sorgente luminosa il modulo è illustrato nella figura allegata; assicurati di utilizzare solo l'alimentatore originale in dotazione. L'uso di un potere incompatibile l'adattatore potrebbe danneggiare la sorgente luminosa. In alternativa, una versione dotato di cavo di alimentazione con connettore terminale a U è disponibile facilitare il collegamento ad un alimentatore switching; tuttavia, questa opzione deve essere espressamente richiesto al momento dell'acquisto.
Passaggio 3.Collegamento dei cavi patch in fibra: rimuovere il cappuccio antipolvere dal connettore in fibra e ispezionare l'estremità della fibra; assicurarsi che sia esente da contaminazioni o danni prima di collegarlo ad altri componenti in fibra ottica o apparecchiature di prova. Per le sorgenti luminose ad alta potenza, lo è si consiglia di utilizzare la giunzione a fusione per la connessione.
Setp4.Collegamento della sorgente luminosa Modulo al PC host: utilizzare il cavo dati seriale USB-to-RS232 originale incluso con il modulo della sorgente luminosa per collegare il modulo al computer. Il computer richiede l'installazione preventiva di un driver della porta seriale dedicato riconoscere correttamente il cavo USB-to-RS232; in caso contrario, lo farà il software host essere in grado di stabilire una connessione corretta o comunicare con la luce modulo sorgente. Si prega di contattare Box Optronics per ottenere il driver necessario.

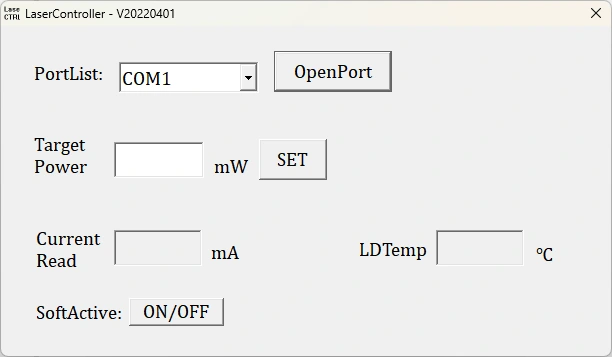

Step5.Software: per i prodotti con modulo sorgente luminosa ASE con potenza regolabile, la potenza di uscita ottica può essere regolata tramite software host; per potenza fissa modelli, il livello di potenza non può essere regolato.
|
Nome |
Lunghezza d'onda |
Planarità |
Potenza in uscita |
Tipo di fibra |
Dimensione |
|
ASE |
C |
-F7 |
-XX |
XX |
-X |
|
ASE Sorgente luminosa |
C: banda C |
F7: ≤7 dB |
10:10 mW 20:20 mW 30:30mW 50:50mW |
SM:SMF-28e |
M: Modulo B: Da banco |
es: ASE-C-F7-20-SM-M
(Informazioni per l'ordine: sorgente luminosa a banda larga ASE a bassa planarità in banda C, planarità spettrale ≤ 7 dB, 20 mW potenza in uscita, con fibra SM, pacchetto moduli).
Per altre esigenze personalizzate, contattare: sales06@boxoptronics.com
● Condizioni di preventivo
(1) EXW:
Se disponi di un account DHL/UPS/FedEx, Box Optronics consiglia di utilizzarlo l'EXW. Spediamo tramite il tuo account; non addebitiamo il costo di spedizione.
(2) DAP:
Se non hai un account, paga in anticipo il costo di spedizione i prodotti.
(3)Altro
● Termini di pagamento
PayPal e T/T sono disponibili.
Per la produzione occorrono circa 10 giorni lavorativi. (Se ce ne sono in stock, sarà spedito più velocemente.)
La logistica internazionale potrebbe richiedere 3-5 giorni lavorativi.
● In condizioni di superficie pulita, le fibre monomodali (come Hi-1060, PM980, G652D o PM1550) hanno una tolleranza di potenza teorica di circa 200 mW di luce continua. Di conseguenza, per le sorgenti luminose e amplificatori con livelli di potenza di uscita inferiori a 200 mW, i connettori in fibra di uscita può essere accoppiato ad altri dispositivi in fibra monomodale utilizzando adattatori standard (flange in fibra). Tuttavia, se l'estremità del connettore in fibra è contaminata, è altamente suscettibile al burn-out nel momento in cui il laser viene attivato, anche se il la potenza del laser è molto bassa. Pertanto, prima di effettuare qualsiasi connessione in fibra, il l'estremità del connettore deve essere pulita accuratamente utilizzando un servizio specializzato di pulizia delle fibre strumenti. Inoltre, è necessario utilizzare con attenzione un ispettore dell'estremità della fibra esaminare la superficie per assicurarsi che sia completamente priva di polvere e contaminanti prima di procedere con il collegamento tramite la flangia in fibra.
● Durante la pulizia, l'ispezione o il collegamento dei connettori in fibra ottica, è necessario deve garantire che la sorgente luminosa non emetta luce; in nessuna circostanza qualora le operazioni vengano eseguite mentre la luce è attiva. Al termine dell'utilizzo e dopo essersi scollegato da altri connettori in fibra ottica, il connettore deve essere dotato di tappo antipolvere.
● Se la fibra in uscita deve essere collegata a un'altra fibra, lo è si consiglia di utilizzare una giuntatrice a fusione.
● Non è consigliabile inserire o rimuovere frequentemente la fibra ottica connettori all'estremità di uscita, al fine di prevenire la contaminazione da polvere, che può comportare un aumento della perdita di inserzione o danni alle superfici terminali del connettore in fibra.
● Prendere precauzioni contro umidità, polvere e corrosione; negozio in un luogo asciutto.
● Periodo di garanzia:
Riparazione o sostituzione gratuita per difetti non causati dall'uomo entro 1 anno dall'acquisto. Servizi di manutenzione a pagamento disponibili dopo 1 anno.
● Esclusioni dalla garanzia gratuita:
Durante il periodo di garanzia gratuito, servizi di riparazione o sostituzione gratuiti verrà fornito per guasti causati da problemi di qualità del prodotto. Tuttavia, Box Optronics si riserva il diritto di rifiutare i servizi di riparazione gratuiti nei seguenti casi casi entro il periodo di garanzia:
(1) Danni causati da fattori naturali (ad es. fulmini, polvere) o influenze ambientali.
(2) Malfunzionamenti dovuti a utilizzo improprio da parte dell'utente.
(3) Evidenti danni fisici causati da errore umano.
(4) Smontaggio, modifica o riparazione non autorizzati.
(5) Etichette di garanzia alterate o incomplete sull'alloggiamento.
(6) Danni o perdite durante il trasporto.
