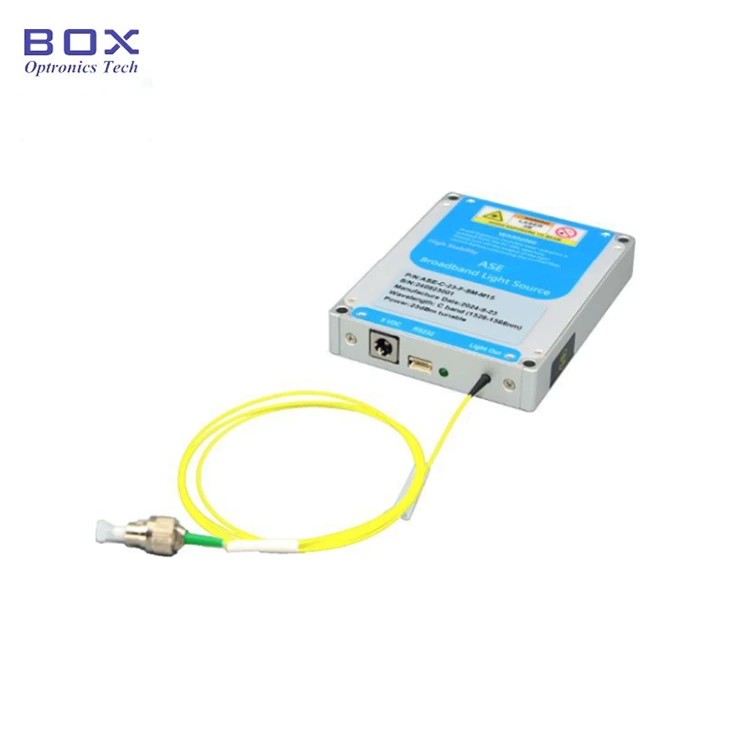

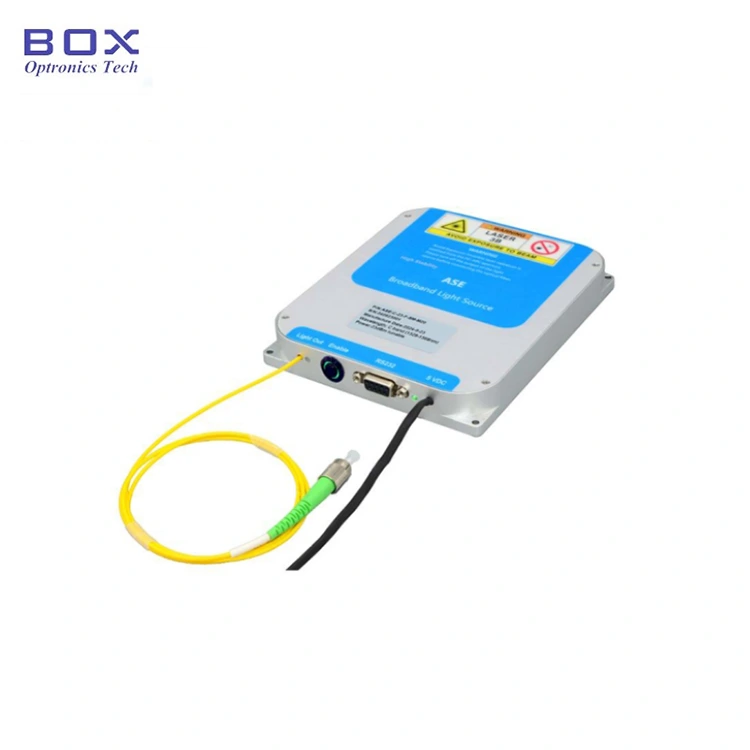

Questa sorgente luminosa a banda larga ASE appartiene a un sorgente luminosa incoerente, che è l'emissione spontanea generata da a fibra di quarzo drogato con erbio pompata laser a semiconduttore. Appiattimento spettrale la tecnologia raggiunge spettri piatti a banda larga e la lunghezza d'onda copre la banda C, e la planarità spettrale <2dB, ottenuta tramite fibra SM o fibra PM uscita, opzione di alimentazione a più livelli, adatta per applicazioni di rilevamento in fibra ottica.
|
Articolo |
Unità |
Valori |
Note |
||||||
|
Gamma spettrale |
nm |
1528~1569 |
|
||||||
|
Potenza in uscita |
mW |
10 |
20 |
50 |
100 |
200 |
400 |
500 |
|
|
Densità spettrale di potenza |
dBm/nm |
-6 |
-3 |
1 |
4 |
7 |
10 |
11 |
|
|
Campo di regolazione della potenza |
- |
10%~100% |
Opzionale |
||||||
|
Planarità spettrale |
dB |
≤2 (10~200mW); ≤3 (400~500mW) |
|
||||||
|
Ondulazione spettrale |
dB |
≤0,1 |
|
||||||
|
Isolamento dell'uscita |
dB |
≥35 |
|
||||||
|
Instabilità di potere |
dB |
≤±0,02 (15min.); |
≤±0,5%; ≤±1,2% |
||||||
|
Stato di polarizzazione |
- |
Casuale |
Polarizzazione lineare |
|
|||||
|
PER |
dB |
≤0,2 |
≥23 |
|
|||||
|
Fibra a treccia |
- |
SMF-28 |
PM1550 |
FC/APC |
|||||
|

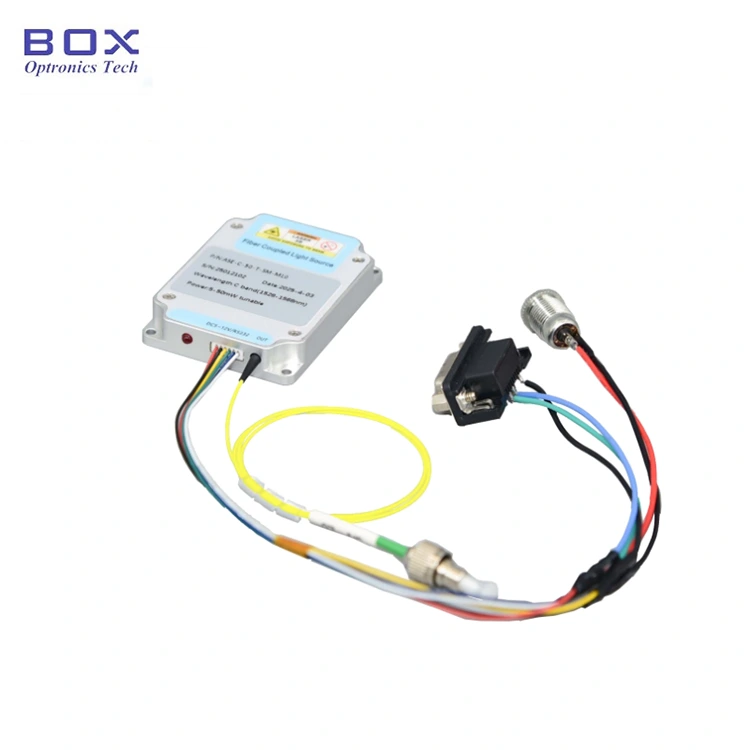

Interfaccia di comunicazione |
- |
Touchscreen / DB9 Femmina (RS232) |
Da banco |
||||||
|
DB9 Femmina (RS232) |
Modulo |
||||||||
|
Alimentazione elettrica |
- |
CA 110~240 V, <30 W |
Da banco |
||||||
|
CC 5 V, <15 W |
Modulo |
||||||||
|
Dimensioni |
mm |
260(L)×280(P)×120(A) |
Da banco |
||||||
|
150(L)×125(P)×20(A) |
Modulo |
||||||||
|
10~200 mW:70(L)×90(P)×15(A) |
SM Facoltativo |
||||||||
|
Temperatura operativa |
℃ |
-5~+55 |
|
||||||
|
Umidità operativa |
℃ |
0~70% |
|
||||||
● Elevata stabilità Uscita;
● Piatto spettro;
● DB9 Comunicazioni femmina (RS232) per una facile integrazione.
● Fibra ottica rilevamento;
● Medico immagini;
● Telecomunicazioni;
● Ottico test del dispositivo.

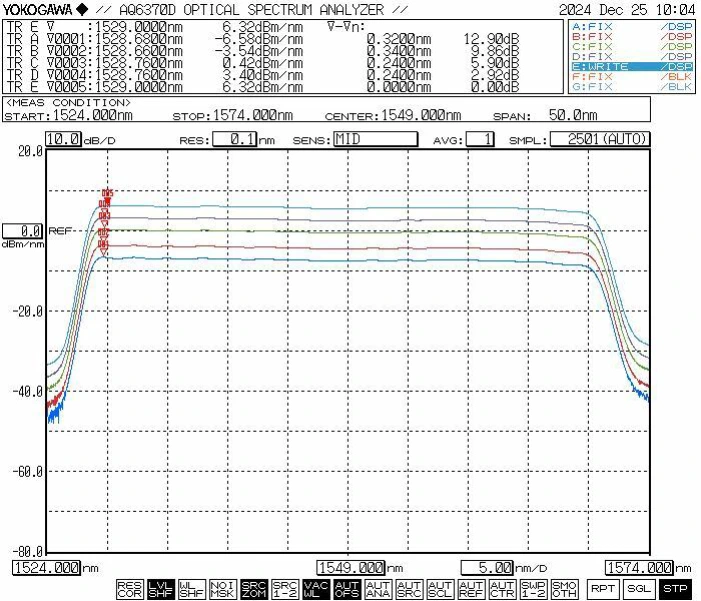

● Spettro tipico:
● Accessori standard
|
|
Accessori |
Quantità |
|
1 |
Sorgente luminosa ASE (Modulo Host) |
1 |
|
2 |
Cavo dati |
1 |
|
3 |
Adattatore di alimentazione (opzionale) |
1 |
|
4 |
Rapporto di prova del prodotto |
1 |
|
5 |
Manuale operativo |
1 |
Passaggio 1.Disimballaggio e montaggio: verificare se gli accessori sono completi prima del montaggio.
Passaggio 2. Collegamento dei ponticelli in fibra: aperti il cappuccio antipolvere sul connettore o sulla flangia della fibra, controllare l'estremità della fibra e collegare la fibra o giuntare la fibra al dispositivo o al misuratore di potenza da testare dopo aver verificato che non vi sia inquinamento o danno.
Passaggio 3. Collegamento dell'alimentatore e del cavo seriale: collegare il modulo della sorgente luminosa e l'alimentatore; collegare il modulo sorgente luminosa e il computer con un cavo di segnale USB-RS232. (Nota: il il computer deve prima installare il driver della porta seriale. L'autista può essere trovato sul CD-ROM o ottenuto dalla società Box Optronics.)

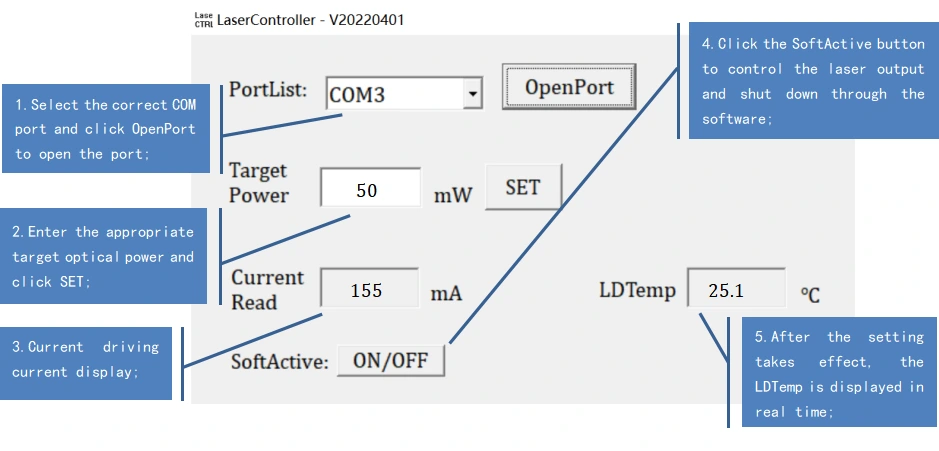

Setp4. Utilizzo: aprire la fonte di luce interruttore di attivazione; la spia dell'uscita della sorgente luminosa è accesa e c'è uscita di potenza ottica. In questo momento, la corrente di lavoro e il valore della potenza ottica sono i parametri impostati dal computer host all'ultimo spegnimento. Possono esserlo modificato e salvato nel software del computer host (solo per il modello versione con potenza regolabile).
Passaggio 5. Dopo l'uso: fare clic su Chiudi pulsante, spegnere l'alimentazione e scollegare la connessione in fibra.
|
Nome |
Lunghezza d'onda |
Potenza in uscita |
Tipo di fibra |
Potenza regolabile (Opzionale) |
Dimensione |
|
ASE |
-XXXX |
-XX |
-XX |
-T |
-X |
|
ASE Sorgente luminosa |
C: banda C |
10:10mW 20:20mW 30:30mW 50:50mW 1 ora: 100 mW 2H:200mW 4H:400mW 5 ore: 500 mW |
SM:SMF-28 PM: PM1550 |
T:con |
M15: Modulo M20:Modulo B: Da banco |
es: ASE-C-50-SM-T-M
(Informazioni sull'ordine: sorgente luminosa a banda larga ASE in banda C, uscita da 50 mW potenza, con fibra SM, potenza regolabile, pacchetto moduli).
Per altre esigenze personalizzate, contattare: sales06@boxoptronics.com
● Condizioni di preventivo
(1) EXW:
Se disponi di un account DHL/UPS/FedEx, Box Optronics consiglia di utilizzarlo l'EXW. Spediamo tramite il tuo account; non addebitiamo il costo di spedizione.
(2) DAP:
Se non hai un account, paga in anticipo il costo di spedizione i prodotti.
(3)Altro
● Termini di pagamento
PayPal e T/T sono disponibili.
La produzione richiede circa 10-15 giorni lavorativi. (Se ci sono alcuni in stock, saranno spediti più velocemente.)
La logistica internazionale potrebbe richiedere 3-5 giorni lavorativi.
● Non è consigliabile collegare e scollegare frequentemente la fibra ottica connettore all'estremità di uscita. Ciò aiuta a evitare la contaminazione con la polvere che può aumentare la perdita di inserzione o causare la bruciatura dell'estremità del connettore.
● All'avvio, verificare innanzitutto che l'interruttore di alimentazione e l'interruttore a chiave sono spenti, quindi collegare l'alimentazione. Quando si spegne, spegnere prima il interruttore a chiave; dopo che la spia di stato si spegne, scollegare l'alimentazione. Fallo non interrompere direttamente l'alimentazione mentre la sorgente luminosa è in funzione.
● Per i modelli di sorgenti luminose a banda larga ASE con una potenza di uscita inferiore superiore a 200 mW, il connettore in fibra di uscita può essere collegato ad altri monomodali dispositivi in fibra tramite un adattatore rimovibile (flangia in fibra). Tuttavia, se la fine faccia del connettore della fibra è contaminato, è altamente suscettibile a bruciature quando il laser è attivato, anche se la potenza del laser è molto bassa. Pertanto, prima di collegare il connettore in fibra, è necessario utilizzare una fibra specializzata strumenti di pulizia per pulire a fondo la superficie finale. Inoltre, utilizzare una fibra ispettore della parte finale per esaminare attentamente la superficie, assicurandosi che sia completa privo di polvere e contaminanti prima di effettuare la connessione tramite fibra flangia. Durante la pulizia, l'ispezione e il collegamento del connettore in fibra, è necessario assicurarsi che la sorgente luminosa sia in uno stato disattivato; sotto il n circostanze in cui queste operazioni dovrebbero essere eseguite mentre la sorgente luminosa è attiva emettendo luce. Una volta terminato l'utilizzo e scollegato il connettore da altri componenti in fibra, è necessario coprire immediatamente il connettore in fibra con un cappuccio protettivo antipolvere.
● Modelli di sorgenti luminose ASE a banda larga con una potenza di uscita di 200 mW o superiore può presentare un codino di uscita terminato con un connettore FC/APC. Tuttavia, questo connettore è destinato esclusivamente all'alimentazione in uscita avviata dall'utente monitoraggio (collegandosi ad un misuratore di potenza ottica) o per interfacciarsi con un Collimatore in fibra con terminazione FC per dirigere l'uscita laser nello spazio libero. Esso Si consiglia vivamente di non utilizzare un adattatore flangiato per accoppiarlo direttamente connettore con le trecce di altre fibre o dispositivi di proprietà dell'utente; farlo comporta un rischio significativo di danneggiare sia il connettore in fibra che il l'amplificatore stesso. Se è necessaria l'interconnessione con altre fibre, lo è si consiglia di utilizzare la giunzione a fusione; inoltre, assicurarsi che i tipi di le fibre collegate sono reciprocamente compatibili.
● Prendere precauzioni contro umidità, polvere e corrosione; negozio in un luogo asciutto.
● Periodo di garanzia:
Riparazione o sostituzione gratuita per difetti non causati dall'uomo entro 1 anno dall'acquisto. Servizi di manutenzione a pagamento disponibili dopo 1 anno.
● Esclusioni dalla garanzia gratuita:
Durante il periodo di garanzia gratuito, servizi di riparazione o sostituzione gratuiti verrà fornito per guasti causati da problemi di qualità del prodotto. Tuttavia, Box Optronics si riserva il diritto di rifiutare i servizi di riparazione gratuiti nei seguenti casi casi entro il periodo di garanzia:
(1) Danni causati da fattori naturali (ad es. fulmini, polvere) o influenze ambientali.
(2) Malfunzionamenti dovuti a utilizzo improprio da parte dell'utente.
(3) Evidenti danni fisici causati da errore umano.
(4) Smontaggio, modifica o riparazione non autorizzati.
(5) Etichette di garanzia alterate o incomplete sull'alloggiamento.
(6) Danni o perdite durante il trasporto.
