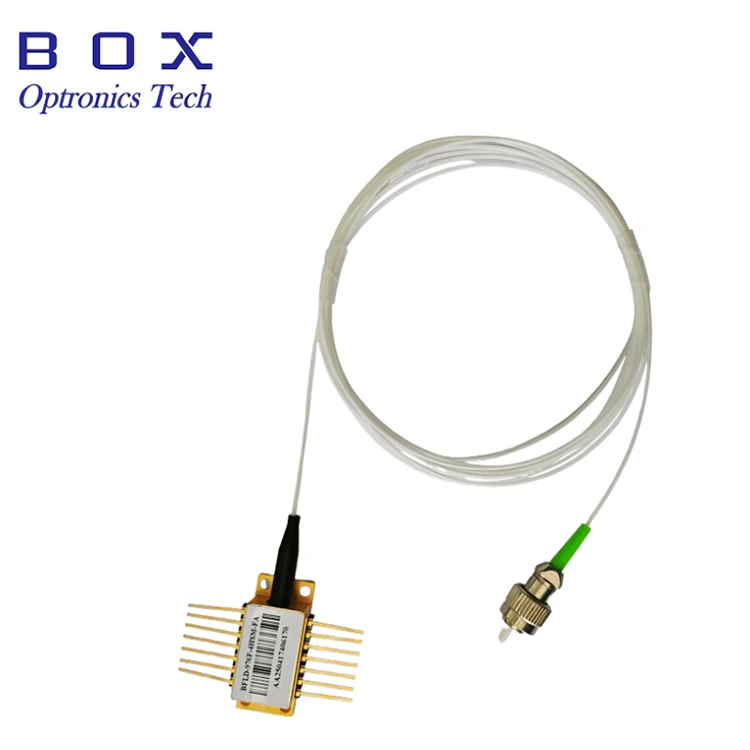

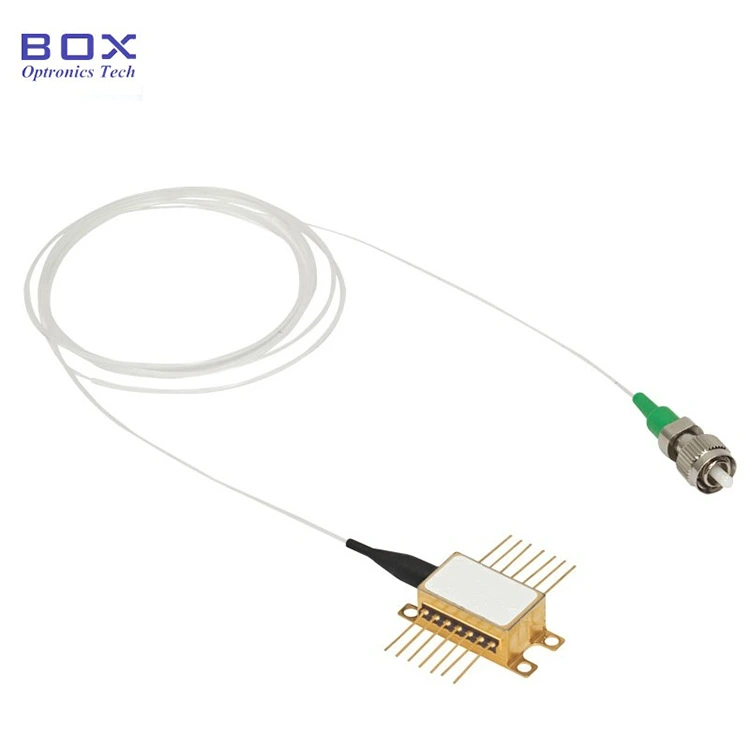

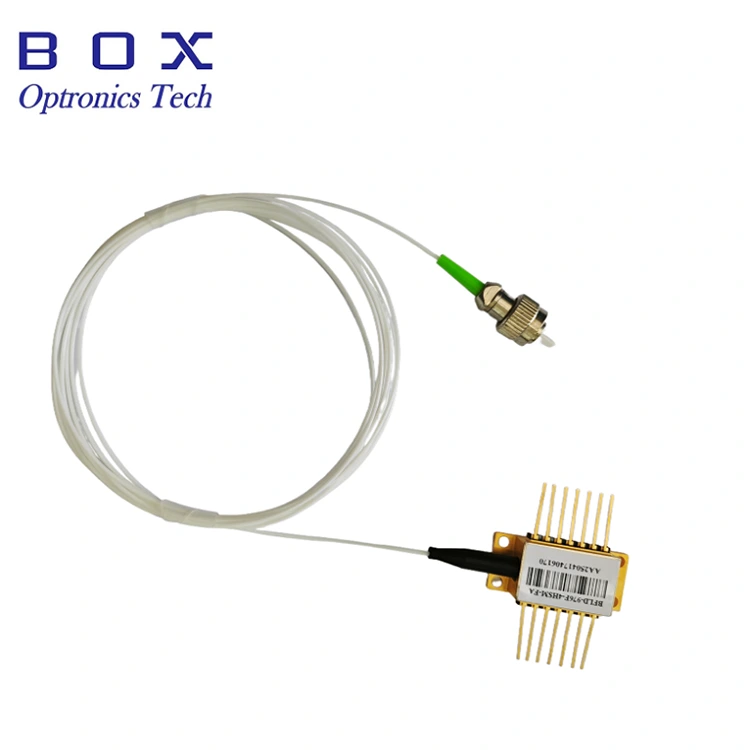

Il diodo laser a pompa raffreddato TEC da 980 nm è un componente optoelettronico ad alte prestazioni per comunicazioni ottiche, amplificatori in fibra e pompaggio laser. Il raffreddamento TEC integrato garantisce un output stabile. Le lunghezze d'onda centrali sono 974 nm o 976 nm, opzionali. Pacchetto farfalla a 14 pin. Potenza in uscita 200 mW/ 400 mW/ 600 mW. Codino con fibra SM o fibra PM. Garanzia di 12 mesi. Questo dispositivo è sensibile all'elettricità statica. Le misure di protezione antistatica del dispositivo devono essere rigorosamente rispettate.
|
Parametro |
Simbolo |
minimo |
Tip. |
Massimo. |
Unità |
Note |
|
LD Soglia di corrente |
ITH |
|
45 |
80 |
mA |
CW |
|
Potenza in uscita |
PF |
|
|
600 |
mW |
Se (BOL) <900 mA |
|
LD Corrente diretta |
SE |
|
|
1200 |
mA |
PF=Potenza nominale |
|
Potenza senza nodi |
PKINK |
450 |
|
|
mW |
>=1,2*Potenza nominale |
|
Corrente senza nodi |
Faccio schifo |
>=1.2*Se(BOL) |
mA |
[1] |
||
|
LD Tensione diretta |
VF |
|
|
2.5 |
V |
PF=Potenza nominale |
|
Lunghezza d'onda centrale |
λC |
973 |
974 |
975 |
nm |
Picco, PF=potenza nominale |
|
975 |
976 |
977 |
nm |
Picco |
||
|
Inversione della lunghezza d'onda di picco |
△λp/△Tamb |
|
|
0.02 |
nm/℃ |
T: Temp. FBG. |
|
Ampiezza dello spettro |
△λ |
|
|
2 |
nm |
RMS@-13dB |
|
Stabilità dello spettro |
|
-0,5 |
|
0.5 |
nm |
PF=Potenza nominale, t=60s |
|
Monitorare la reattività |
IM/PF |
|
1 |
20 |
uA/mW |
VPD=5V, PF=potenza nominale |
|
Monitorare la stabilità della reattività |
|
|
|
20% |
|
@Tutte Temp. di esercizio. |
|
Monitorare la corrente oscura |
ID |
|
|
50 |
n / a |
VPD=5V |
|
Corrente TECNICA |
ITEC |
|
|
2 |
A |
TCASE=75℃ |
|
Tensione TECNICA |
VTEC |
|
|
3.5 |
V |
TCASE=75℃ |
|
Consumo energetico del modulo TEC |
P |
|
|
5 |
W |
TCASE=75℃ |
|
Stabilità del potere >20mW 10-20 mW 3,5-10 mW |
|
|
|
0.2 0.5 1 |
dBm |
Picco-picco, t=60s, campionamento da CC a 50kHz, TC=25℃ |
|
Errore di tracciamento |
TE |
-0,5 |
|
0.5 |
dB |
TC=-5~75℃, Riferito a [2] |
|
Resistenza del termistore |
RTH |
9.5 |
10 |
10.5 |
Kohm |
TSTG=25℃ |
|
Costante del termistore B |
BTH |
|
3900 |
|
k |
TSTG=25℃ |
Potenza operativa senza attorcigliamenti fino a 600 mW.
La fibra SM e la fibra PM sono opzionali.
Stabilizzazione con reticolo in fibra di Bragg.
Dispositivo di raffreddamento TEC, termistore e diodo di monitoraggio integrati.
Pompaggio dell'amplificatore in fibra.
Rilevamento e misurazione.
Trasmissione CATV.
Sistemi DWDM.
Sistemi a femtosecondi.

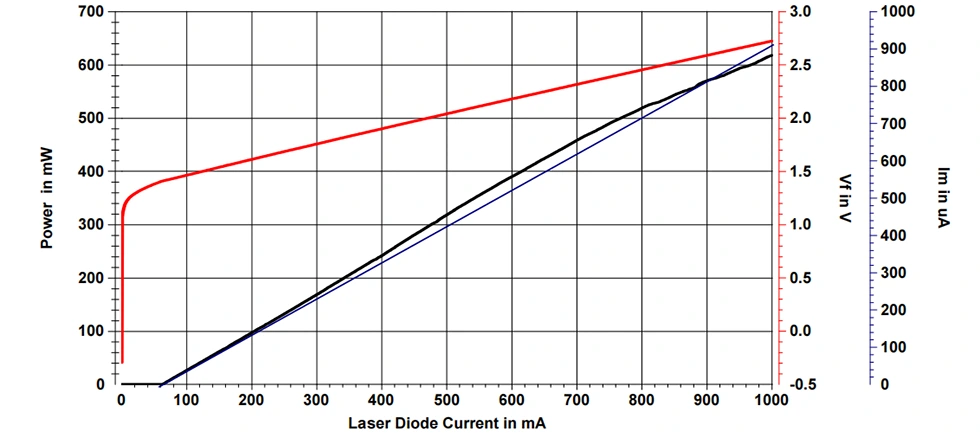

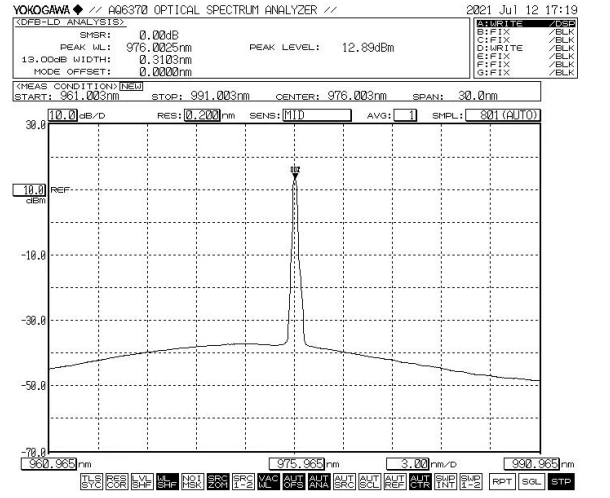

Spettro tipico e PIV: 976 nm, tolleranza WL +/- 1 nm, 600 mW

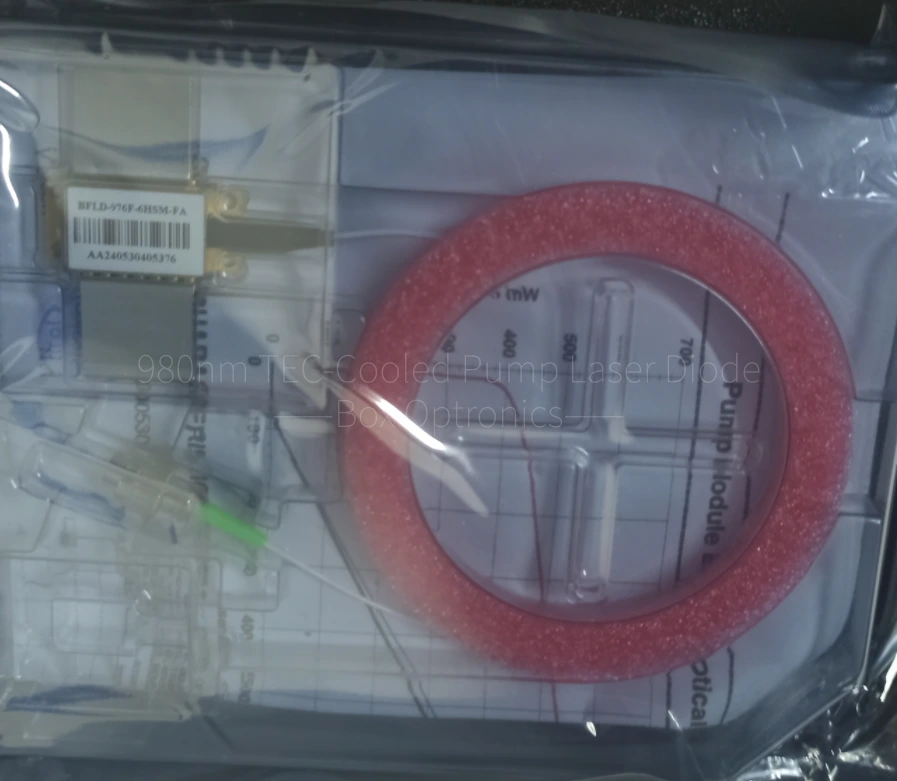

Esempio di imballaggio
|
|
Accessori |
Quantità |
|
1 |
Diodo laser a pompa raffreddato TEC da 980 nm |
1 |
|
2 |
Rapporto di prova del prodotto |
1 |
*Dispositivo autonomo; nessun driver integrato (driver esterno opzionale).
|
Nome |
Lunghezza d'onda |
FBG |
Potenza in uscita |
Tipo di fibra |
Connettore |
Tubo protettivo |
|
BFLD |
-XXX |
X |
-XX |
XX |
-XX |
X |
|
Laser a pompa da 980 nm |
974:974nm 976: 976 nm |
F: Con |
2H:200mW 4H:400mW 6 ore: 600 mW ... Altro |
SM: modalità singola PM: mantenimento della polarizzazione
|
N: Nullo FA: FC/APC SA: SC/APC Altro |
0:Fibra nuda 1:900um Tubo allentato |
ad esempio: BFLD-976F-6HSM-N0
(Informazioni sull'ordine: diodo laser a pompa raffreddato TEC da 980 nm, pacchetto a farfalla, 976 nm, con FBG, potenza di uscita 600 mW, fibra SM, senza connettore, fibra nuda).
Per altri requisiti personalizzati, contattare: sales06@boxoptronics.com
Termini di preventivo
(1) EXW:
Se disponi di un account DHL/UPS/FedEx, Box Optronics suggerisce di utilizzare EXW. Spediamo tramite il tuo account; non addebitiamo il costo di spedizione.
(2) DAP:
Se non hai un account, paga in anticipo il costo di spedizione dei prodotti.
PayPal e T/T sono disponibili.
Per la produzione occorrono circa 10 giorni lavorativi. (Se ce ne sono alcuni in stock, la spedizione verrà effettuata più velocemente.)
La logistica internazionale potrebbe richiedere 3-5 giorni lavorativi.
Durante il funzionamento, questo dispositivo emette un raggio laser ad alta intensità; non guardare direttamente l'estremità della fibra, poiché ciò potrebbe causare lesioni agli occhi.
Questo dispositivo è sensibile all'elettricità statica; pertanto, è necessaria una rigorosa aderenza alle misure di protezione antistatica durante l'imballaggio, il trasporto e l'utilizzo. Inoltre, è necessario adottare precauzioni per evitare sovratensioni dell'alimentazione, poiché in caso contrario si potrebbero causare danni permanenti al dispositivo (ad esempio, garantire un'adeguata messa a terra dell'apparecchiatura e indossare un braccialetto antistatico).
Le fibre ottiche sono fragili; non utilizzare la fibra per tirare il dispositivo. Quando si inserisce o si rimuove un dispositivo dalla presa, non applicare pressione o tirare il manicotto situato nella parte posteriore dell'alloggiamento del dispositivo. Per i dispositivi dotati di connettori, assicurarsi che sia il dispositivo che il connettore in fibra vengano sollevati contemporaneamente durante l'installazione o la rimozione.
Se i pin richiedono saldatura, la temperatura di saldatura non deve superare i 260°C e il tempo di saldatura non deve superare i 10 secondi. Particolare attenzione deve essere prestata a quanto segue: durante il processo di saldatura, il dispositivo deve essere privo di alimentazione e il saldatore deve essere adeguatamente messo a terra.
Prima di accendere tutti i componenti, attivare innanzitutto il dispositivo di raffreddamento, quindi procedere con passaggi di accensione incrementali per evitare il surriscaldamento e il sovraccarico del chip.
Periodo di garanzia:
Riparazione o sostituzione gratuita per difetti non causati dall'uomo entro 1 anno dall'acquisto. Servizi di manutenzione a pagamento disponibili dopo 1 anno.
Esclusioni dalla Garanzia Gratuita:
Durante il periodo di garanzia gratuita, verranno forniti servizi gratuiti di riparazione o sostituzione per guasti causati da problemi di qualità del prodotto. Tuttavia, Box Optronics si riserva il diritto di rifiutare i servizi di riparazione gratuiti nei seguenti casi entro il periodo di garanzia:
(1) Danni causati da fattori naturali (ad es. fulmini, polvere) o da influssi ambientali.
(2) Malfunzionamenti dovuti a utilizzo improprio da parte dell'utente.
(3) Evidenti danni fisici causati da errore umano.
(4) Smontaggio, modifica o riparazione non autorizzati.
(5) Etichette di garanzia alterate o incomplete sull'alloggiamento.
(6) Danni o perdite durante il trasporto.

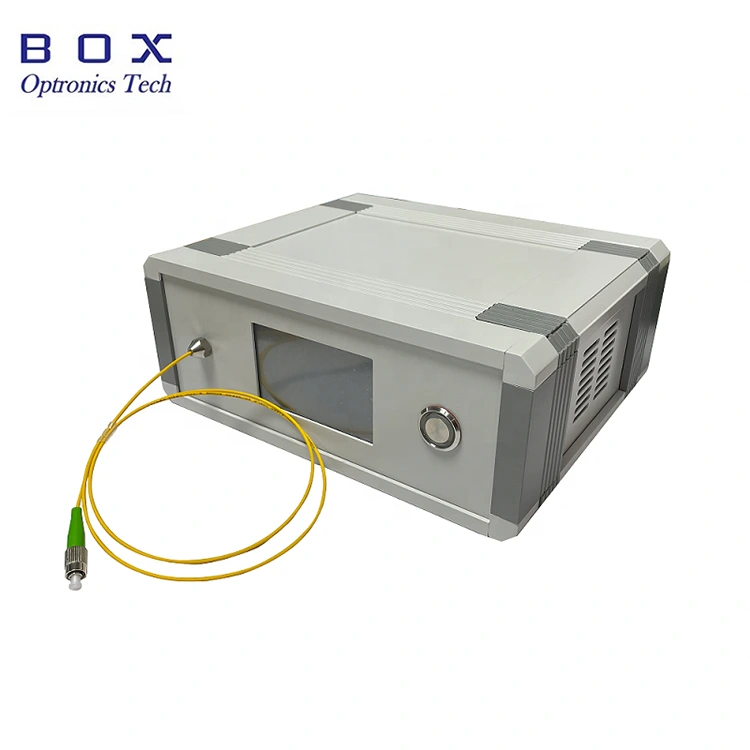

Disponibile in un pacchetto da banco con display touchscreen; emette luce immediatamente all'accensione.
