Sorgente laser da 808 nm

Sommario

1. Introduzione della sorgente laser da 808 nm

2. Specifiche tecniche

3. Caratteristiche del prodotto

4. Applicazioni tipiche

5. Domande frequenti

6. Informazioni sull'ordine

7. Scheda tecnica

8. Condizioni di preventivo e pagamento

9. Tempi di consegna

10. Guida operativa

11. Note operative e manutenzione

12. Garanzia di qualità e servizio post-vendita

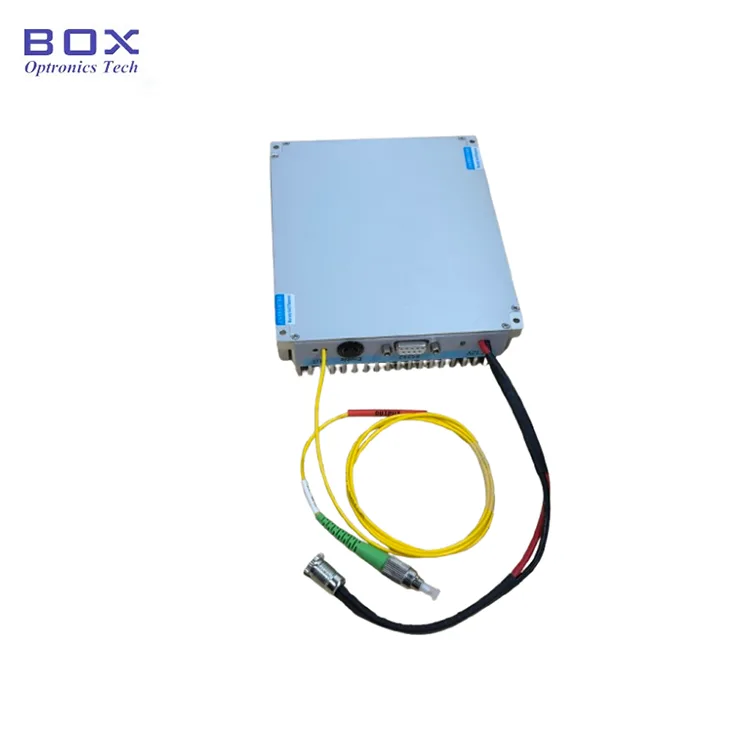

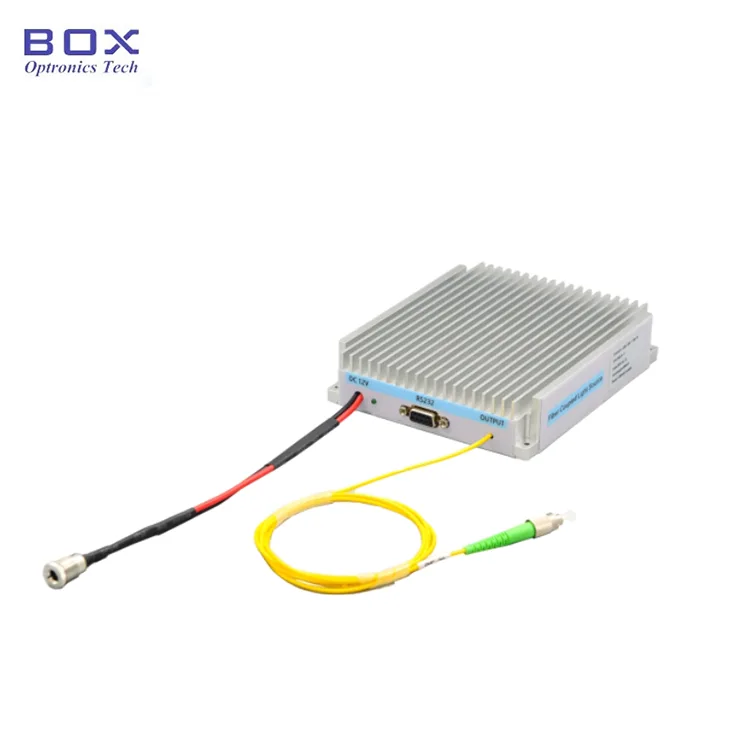

Introduzione al prodotto: sorgente laser da 808 nm

La sorgente laser da 808 nm si basa su un chip laser a semiconduttore ad alte prestazioni, con uscita accoppiata con fibra Aminimode da 105/125 um o 200/220um 0,22 N e un circuito di pilotaggio a corrente costante progettato per garantire un funzionamento sicuro e stabile. Offre una potenza di uscita di 5 W, 10 W e 20 W. Fornisce il controllo o i comandi host del PC per il funzionamento e l'integrazione. Adatto per applicazioni nel pompaggio laser a fibra, nella biomedicina e così via. Durante l'uso a lungo termine è necessario prestare attenzione alla dissipazione del calore della sorgente laser.

Specifiche del prodotto: sorgente laser 808 nm

Caratteristiche del prodotto: sorgente laser 808 nm

● Elevata potenza in uscita;

● Facile da usare o integrare;

● Fornire un connettore FC/UPC o SMA905.

Applicazioni del prodotto: sorgente laser da 808 nm

● Pompaggio laser a fibra; l

● Biomedicina;

● Lavorazione laser dei materiali.

Domande frequenti: sorgente laser 808 nm

● Qual è la tolleranza tipica della lunghezza d'onda?

La lunghezza d'onda centrale è tipicamente 808 nm ± 5 nm. Il controllo della lunghezza d'onda più ristretto dovrebbe essere personalizzato.

● Il laser è adatto al funzionamento a onda continua (CW)?

SÌ. La sorgente laser è progettata per un funzionamento CW stabile e può anche supportare la regolazione della corrente e della potenza tramite il software host del PC.

● È possibile regolare la potenza in uscita?

SÌ. La potenza in uscita può essere regolata tramite la corrente di guida. La versione da banco in genere supporta la regolazione della potenza dal pannello frontale e la versione Modulo supporta il controllo software o i comandi host del PC.

● Quali metodi di raffreddamento sono disponibili?

Posizionato su un dissipatore di calore per il raffreddamento a contatto. Oppure il raffreddamento tramite ventola.

● A cosa serve una sorgente laser multimodale ad alta potenza da 808 nm?

La sorgente laser multimodale ad alta potenza da 808 nm è ampiamente utilizzata nel pompaggio laser DPSS, nella strumentazione biomedica, nell'eccitazione della fluorescenza, nella spettroscopia, nel rilevamento ottico, nella ricerca scientifica e nei sistemi laser industriali.

Informazioni per l'ordinazione: sorgente laser da 808 nm

ad esempio: BFL-808-05M1-FU-M

(Informazioni sull'ordine: sorgente laser da 808 nm, potenza di uscita 5 W, con fibra 105/125um, connettore FC/UPC, pacchetto modulo).

Per altri requisiti personalizzati, contattare: sales06@boxoptronics.com

Scheda tecnica e scheda di prova: sorgente laser da 808 nm

Scheda dati

Condizioni di preventivo e pagamento: sorgente laser 808 nm

● Condizioni di preventivo

(1) EXW:

Se disponi di un account DHL/UPS/FedEx, Box Optronics suggerisce di utilizzare EXW. Spediamo tramite il tuo account; non addebitiamo il costo di spedizione.

(2) DAP:

Se non hai un account, paga in anticipo il costo di spedizione dei prodotti.

(3) Altro

● Termini di pagamento

PayPal e T/T sono disponibili.

Tempi di consegna: sorgente laser 808 nm

Produzione: 10-15 giorni lavorativi. (Se ce ne sono alcuni in stock, la spedizione verrà effettuata più velocemente.)

La logistica internazionale: 3-5 giorni lavorativi.

Passaggi operativi: sorgente laser da 808 nm

Passaggio 1. Disimballaggio: prima del montaggio, controlla se tutti gli accessori sono completi, incluso il modulo sorgente laser, cavo dati USB, alimentatore, rapporto di prova, ecc.

Passaggio 2. Collegamento dei cavi patch in fibra: rimuovi i cappucci antipolvere dai connettori o dagli adattatori della fibra e collega i cavi patch in fibra o le fibre giuntate al dispositivo in prova o all'apparecchiatura del misuratore di potenza.

Passaggio 3. Collega l'alimentatore e il cavo seriale: inserisci il cavo di alimentazione nella porta di alimentazione della sorgente laser e utilizza il cavo del segnale per collegare il computer host al laser. Nota: per il cavo di segnale USB-485 DB9, il driver deve essere prima installato sul computer; Box Optronics lo fornirà.

Setp4. Accensione: l'indicatore luminoso si illumina e il laser inizia a funzionare. A questo punto, i valori di corrente operativa e potenza laser corrispondono ai parametri impostati tramite il software host prima dell'ultimo spegnimento; se sono necessarie regolazioni, queste possono essere modificate e salvate all'interno del software host.

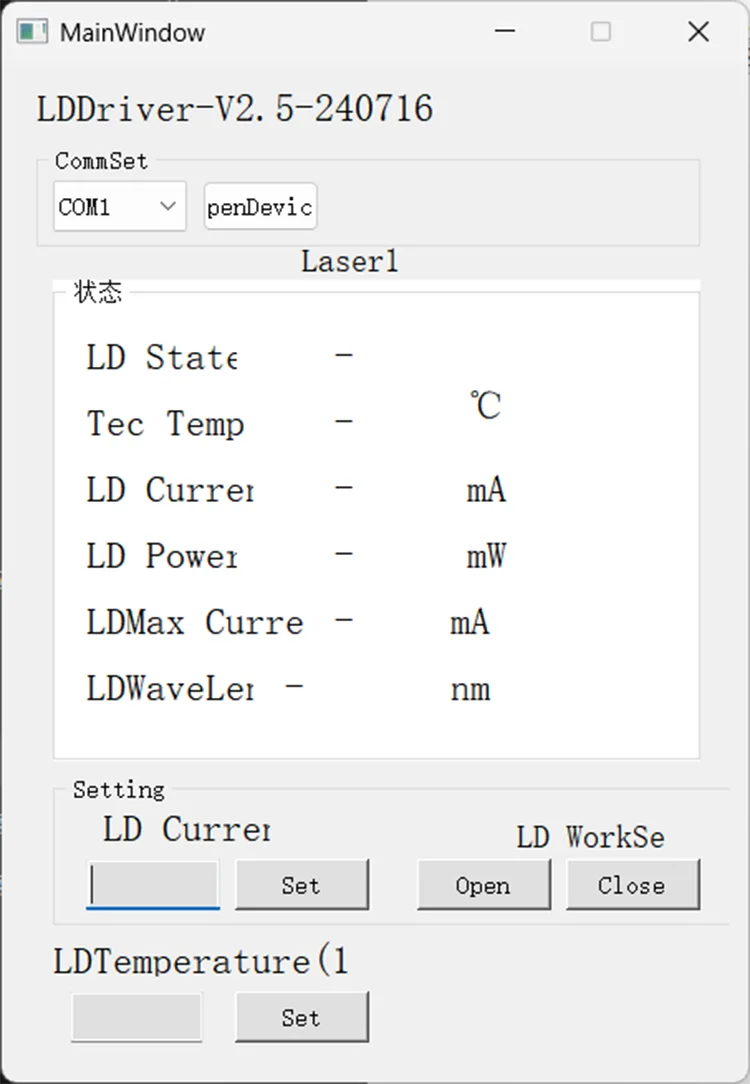

Passaggio 5. Software di controllo: Box Optronics fornisce il comando seriale o il software per PC per controllare la corrente LD e la temperatura LD della sorgente laser da 808 nm. Scegli la porta corretta, imposta la corrente e la temperatura, quindi fai clic sul pulsante Apri. (Per evitare danni, aumentare lentamente la corrente del convertitore durante il funzionamento iniziale. Non applicare immediatamente la corrente completa.)

Passaggio 6. Spegnimento: al termine dell'uso, spegnere il laser e riposizionare saldamente il cappuccio antipolvere in fibra. Per evitare un'improvvisa emissione laser ad alta potenza, che potrebbe danneggiare i componenti ottici, quando si riaccende il dispositivo, si consiglia di regolare il livello di potenza su zero prima di spegnere l'alimentatore.

Note operative e manutenzione: sorgente laser da 808 nm

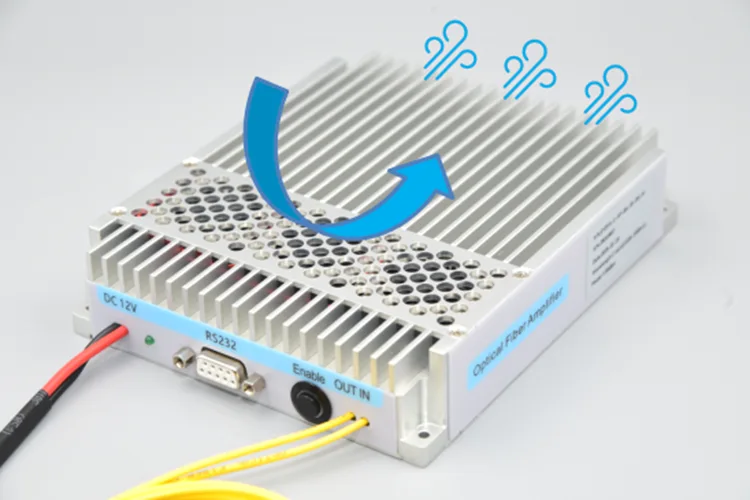

● Durante l'uso a lungo termine, è necessario prestare attenzione alla dissipazione del calore della sorgente laser. La sorgente laser deve essere fissata sul dissipatore di calore e raffreddata da una ventola.

● All'avvio, assicurarsi innanzitutto che sia l'interruttore di alimentazione che quello a chiave siano spenti, quindi collegare l'alimentazione. Quando si spegne, spegnere prima l'interruttore a chiave e scollegare l'alimentazione solo dopo che la spia si è spenta; non interrompere mai direttamente l'alimentazione mentre l'apparecchiatura è in funzione.

● Si sconsiglia di inserire e rimuovere frequentemente i connettori in fibra ottica, poiché ciò aumenta il rischio di contaminazione da polvere e potenziali danni alle superfici terminali del connettore.

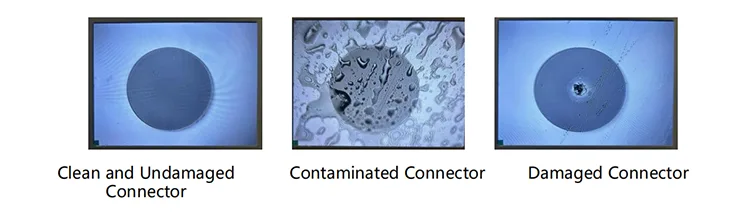

● Prima di collegare il connettore in fibra ottica, è necessario pulirlo utilizzando carta per lenti priva di pelucchi. È indispensabile utilizzare un ispettore dell'estremità della fibra per verificarne la pulizia prima di collegarla tramite la flangia; in caso contrario, l'estremità del connettore potrebbe bruciarsi quando il laser viene attivato. Quando si collega la flangia, assicurarsi che l'operazione venga eseguita senza alcuna trasmissione luminosa attiva. Quando non in uso, tenere il cappuccio antipolvere saldamente posizionato sul connettore in fibra.

● Prendere precauzioni contro l'umidità; conservare in un luogo asciutto.

Garanzia di qualità e servizio post-vendita: sorgente laser 808 nm

● Periodo di garanzia:

Riparazione o sostituzione gratuita per difetti non causati dall'uomo entro 1 anno dall'acquisto. Servizi di manutenzione a pagamento disponibili dopo 1 anno.

● Esclusioni dalla garanzia gratuita:

Durante il periodo di garanzia gratuita, verranno forniti servizi gratuiti di riparazione o sostituzione per guasti causati da problemi di qualità del prodotto. Tuttavia, Box Optronics si riserva il diritto di rifiutare i servizi di riparazione gratuiti nei seguenti casi entro il periodo di garanzia:

(1) Danni causati da fattori naturali (ad esempio fulmini, polvere) o influenze ambientali.

(2) Malfunzionamenti dovuti a utilizzo improprio da parte dell'utente.

(3) Danno fisico evidente causato da errore umano.

(4) Smontaggio, modifica o riparazione non autorizzati.

(5) Etichette di garanzia alterate o incomplete sull'alloggiamento.

(6) Danni o perdite durante il trasporto.
