1. Introduzione del Pacchetto da banco con sorgente laser a pompa da 974 nm 976 nm con schermo tattile
2. Specifiche tecniche
3. Caratteristiche del prodotto
4. Applicazioni tipiche
5. Accessori standard
6. Guida operativa sicura
7. Informazioni sull'ordine
8. Scheda tecnica e foglio di prova
9. Condizioni di preventivo e pagamento
10. Tempi di consegna
11. Note operative e Manutenzione
12. Garanzia di qualità e Servizio post-vendita

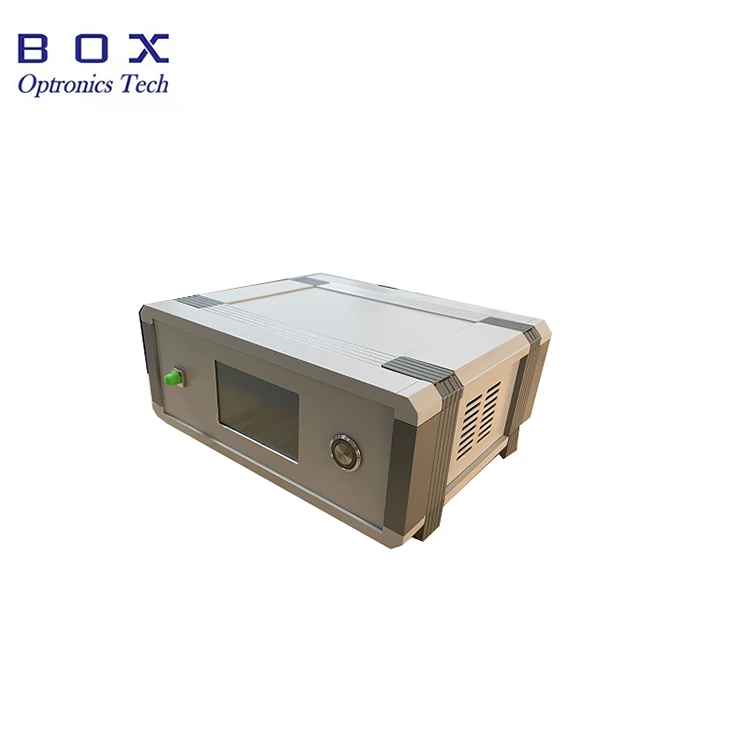

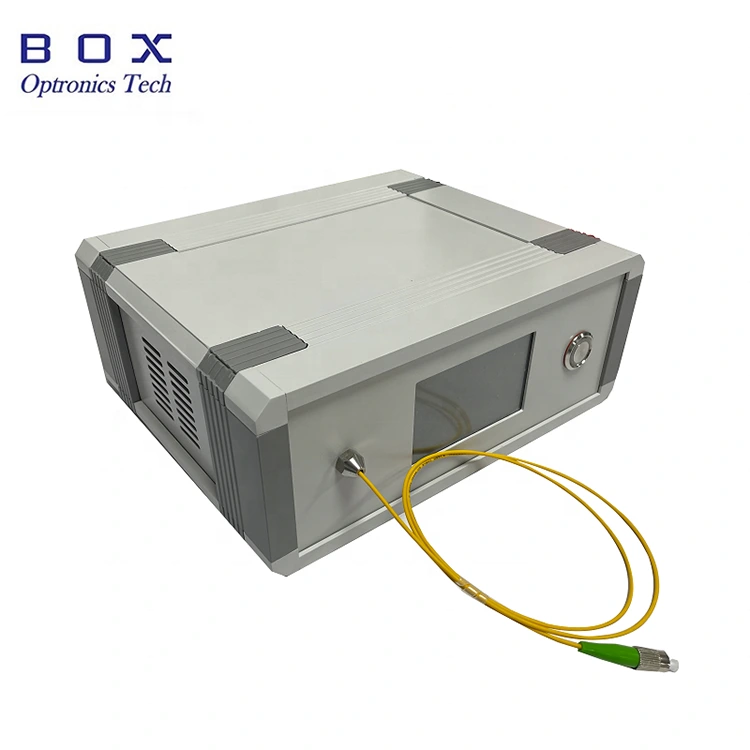

Sorgente laser a pompa da 974 nm 976 nm di Box Optronics da banco Il pacchetto con schermo touch adotta un chip laser a semiconduttore avanzato e un circuito integrato speciale per realizzare alta potenza, alta stabilità e bassa potenza consumo. La sorgente laser, con potenza di uscita di 200 mW/ 400 mW/ 600 mW opzionale, viene emesso tramite una fibra monomodale o con mantenimento della polarizzazione accoppiamento delle fibre. Può essere ampiamente utilizzato nei test e nella sperimentazione di comunicazione ottica, laser a fibra, rilevamento a fibra e altri campi. Il metodo di utilizzo è semplice, stabile e affidabile.
|
Parametri |
Unità |
Valori |
Note |
|
Lunghezza d'onda operativa |
nm |
974±1, 976±1 |
|
|
Potenza in uscita |
mW |
200–700 |
|
|
Instabilità di potere (Breve termine 15 minuti) |
dB |
≤±0,02 |
|
|
Instabilità di potere (A lungo termine 8 ore) |
dB |
≤±0,05 |
|
|
Connettore |
- |
FC/APC |
|
|
Tipo di fibra |
- |
Ciao1060/PM980 |
|
|
Dimensioni |
mm |
195(L)×220(P)×120(A) |
Da banco |
|
Dimensioni |
mm |
150(L)×125(P)×20(A) |
Modulo |
|
Alimentazione elettrica |
V |
CA 110~240 V, <20 W |
Da banco |
|
Alimentazione elettrica |
V |
CC 5 V/4 A, <15 W |
Modulo |
|
Dissipazione di potenza |
W |
≤ 60 |
|
|
Temperatura operativa |
℃ |
-5~+55 |
|
|
Temperatura di conservazione |
℃ |
-40~+85 |
|
● schermo LCD visualizzazione dello stato.
● Potenza e stabilità spettrale;
● Integrato autista; emette luce all'accensione.
● Non lineare ricerca sull'ottica;
● EDFA Amplificatore in fibra drogata con erbio;
● Pompaggio laser in fibra.

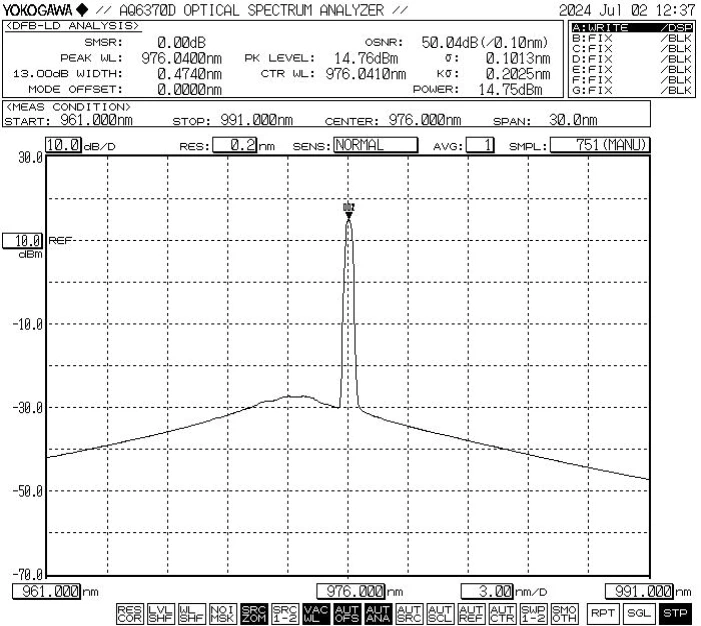

● Spettro tipico: 976 nm, tolleranza WL +/-1 nm.
● Accessori standard
|
|
Accessori |
Quantità |
|
1 |
Sorgente laser della pompa (host da banco) |
1 |
|
2 |
Cavo di alimentazione |
1 |
|
3 |
Cavo della porta seriale |
1 |
|
4 |
Rapporto di prova del prodotto |
1 |
Step1.Apertura e assemblaggio:
Si prega di verificare se gli accessori sono completi prima del montaggio.
Passaggio 2.Collegare l'alimentazione:

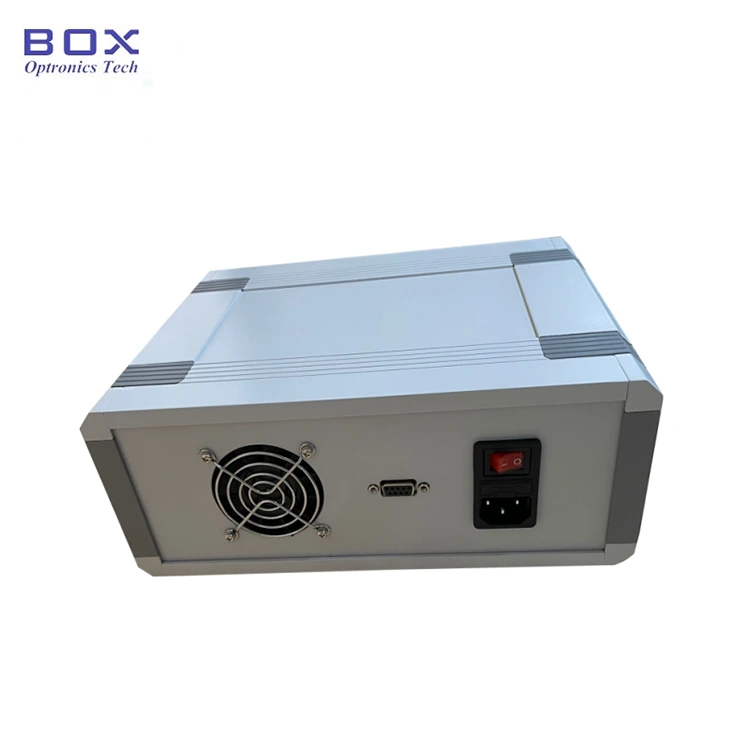

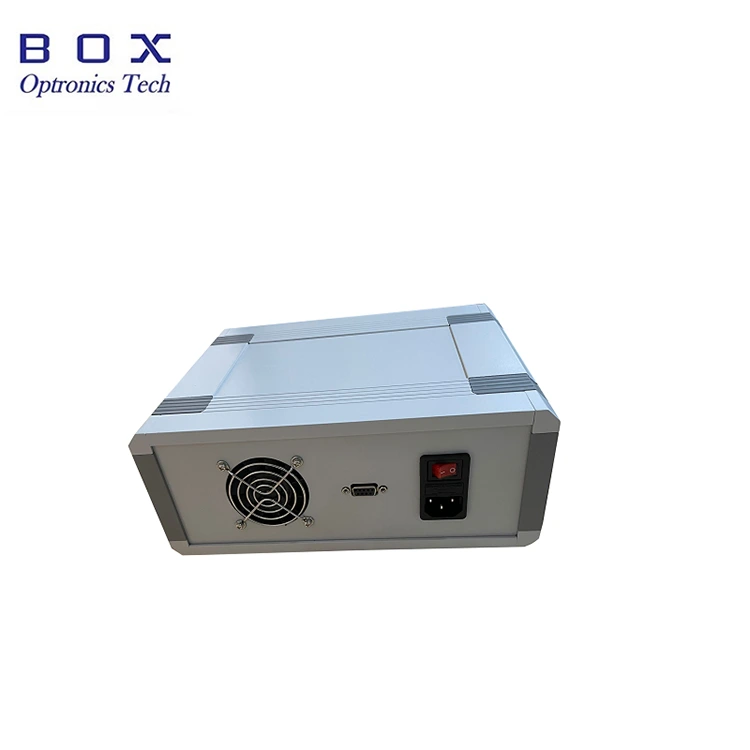

Inserire il cavo di alimentazione nella presa del cavo di alimentazione del telaio backplane e collegare l'alimentazione.
Step3.Collegamento della fibra di uscita: aprire il cappuccio antipolvere sul connettore o sulla flangia della fibra, controllare la superficie terminale della fibra e collegare la fibra o giuntare la fibra al dispositivo o al misuratore di potenza da testare dopo aver confermato che non vi è inquinamento e danni.
Setp4.Accendere la sorgente luminosa:

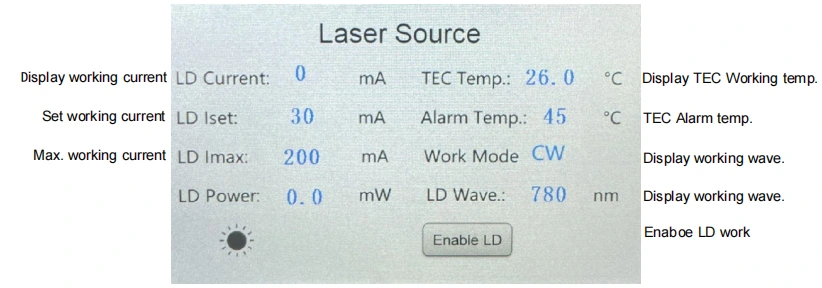

Accendere l'interruttore di alimentazione sul retro. Nota: in questo momento, il i valori di corrente e potenza di lavoro sono i parametri impostati in ultimo spegnimento. Se hai bisogno di regolarli, puoi toccarli e modificarli tramite il Schermo LCD. Dopo aver impostato la corrente di lavoro appropriata, attivare il laser uscita tramite l'interruttore "Abilita LD".
Step5.Shutdown
Dopo l'uso, spegnere il pannello frontale “enable LD” per disattivare l'uscita del laser e spegnere l'interruttore di alimentazione, scollegare il cavo di alimentazione.
|
Nome |
Lunghezza d'onda |
Potenza in uscita |
Tipo di fibra |
Connettore |
Dimensione |
Protettore della pompa |
|
BLD |
-XXX |
-XX |
XX |
-XX |
-X |
X |
|
Sorgente laser a pompa |
974: 974 nm 976: 976nm |
2 ore: 200 mW 4 ore: 400 mW 6 ore: 600 mW Altro |
SM: Ciao1060 PM: PM980 |
FA:FC/APC SA:SC/APC Altro |
M: Modulo B: Da banco |
Nullo: senza P1:Protettivo contro 1064 nm P5:Protettivo contro 1550 nm |
ad esempio: BLD-976-6HSM-FA-BP1
(Informazioni sull'ordine: pacchetto da banco con sorgente laser a pompa da 976 nm con Schermo tattile, potenza in uscita 600 mW, con fibra SM Hi1060, connettore FC/APC, protezione contro la luce riflessa a 1064 nm, pacchetto da banco).
*Dotato di protezione della pompa, l'attenuazione della potenza in uscita è del 10–15%.
Per altri requisiti personalizzati, contattare: sales06@boxoptronics.com
● Condizioni di preventivo
(1) EXW:
Se disponi di un account DHL/UPS/FedEx, Box Optronics consiglia di utilizzarlo l'EXW. Spediamo tramite il tuo account; non addebitiamo il costo di spedizione.
(2) DAP:
Se non hai un account, paga in anticipo il costo di spedizione i prodotti.
● Termini di pagamento
PayPal e T/T sono disponibili.
Per la produzione occorrono circa 10 giorni lavorativi. (Se ce ne sono in stock, sarà spedito più velocemente.)
La logistica internazionale potrebbe richiedere 3-5 giorni lavorativi.
● All'avvio, verificare innanzitutto che l'interruttore di alimentazione e il pulsante siano commutati sono spenti, quindi collegare l'alimentazione. Quando si spegne, confermare prima disattivare l'interruttore LD off, quindi spegnere l'interruttore a pulsante e quindi disconnettersi l'alimentazione. Non interrompere l'alimentazione direttamente quando l'apparecchiatura sta funzionando.
● Prima di collegare il connettore della fibra ottica, pulirlo carta specchiante priva di polvere e assicurati di collaborare con l'estremità della fibra ottica rilevatore di volti da osservare. Dopo aver confermato la pulizia, collegarlo tramite il flangia; l'estremità del connettore in fibra ottica potrebbe bruciarsi quando il il laser è collegato. Quando si collega la flangia è necessario assicurarsi che sia lì non è un'operazione leggera. Quando non in uso, coprire il cappuccio antipolvere del connettore per fibra ottica.
● Per evitare di bruciare l'estremità del connettore in fibra ottica polvere, non collegare e scollegare frequentemente il connettore della fibra ottica sulla parte anteriore pannello.
● Prestare attenzione alla resistenza all'umidità e riporlo in un luogo asciutto posto.
● Periodo di garanzia:
Riparazione o sostituzione gratuita per difetti non causati dall'uomo entro 1 anno dall'acquisto. Servizi di manutenzione a pagamento disponibili dopo 1 anno.
● Esclusioni dalla garanzia gratuita:
Durante il periodo di garanzia gratuito, servizi di riparazione o sostituzione gratuiti verrà fornito per guasti causati da problemi di qualità del prodotto. Tuttavia, Box Optronics si riserva il diritto di rifiutare i servizi di riparazione gratuiti nei seguenti casi casi entro il periodo di garanzia:
(1) Il prodotto è danneggiato o danneggiato a causa di fattori naturali o effetti ambientali (shock elettrico, polvere);
(2) Il prodotto è danneggiato a causa del funzionamento non standard dell'utente;
(3) Il prodotto presenta evidenti danni causati dall'uomo;
(4) Il prodotto viene smontato, modificato o riparato senza autorizzazione della società;
(5) L'etichetta adesiva della garanzia dell'alloggiamento della sorgente luminosa è alterato o incompleto;
(6) Il prodotto è danneggiato o smarrito durante il trasporto.
