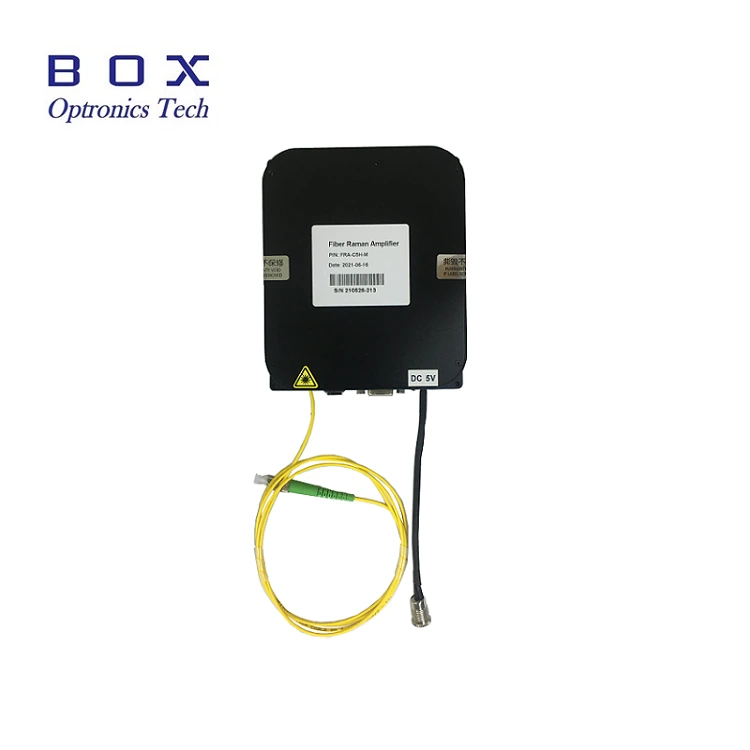

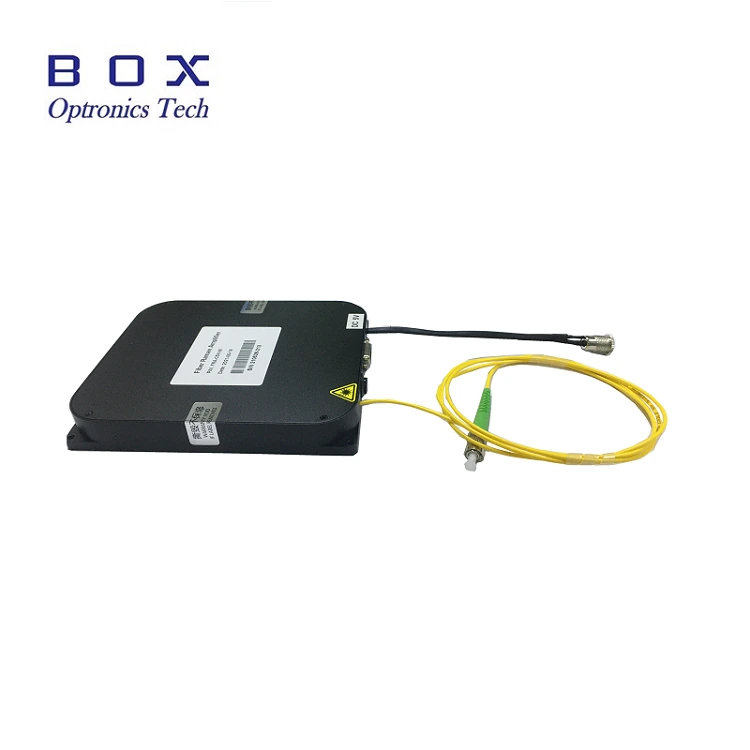

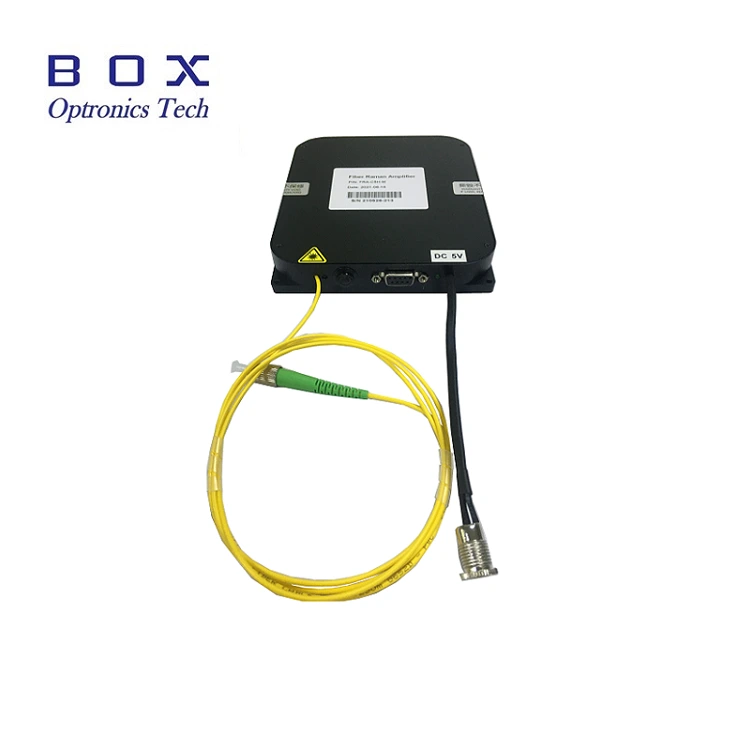

Questa è una sorgente laser a pompa Raman da 1457 nm con una fibra Reticolo di Bragg progettato per amplificatore in fibra Raman e amplificatore in fibra drogata con Er, un circuito di azionamento progettato professionalmente e un controllo TEC per garantire la sicurezza funzionamento del laser, potenza di uscita stabile e spettro. Può essere fornito in un pacchetto desktop o modulare con un'interfaccia di comunicazione RS-485 e software di monitoraggio per l'integrazione del sistema. Potenza di uscita elevata di 400 mW. Per favore usa con tensione nominale, controllo della temperatura e dell'umidità, garantisce un buon calore dissipazione, evitare sovraccarico in uscita e contaminazione.
|
Parametri |
Unità |
Valori |
Note |
|
Lunghezza d'onda operativa |
nm |
1457±1 |
|
|
Potenza in uscita |
mW |
400–450 |
|
|
Instabilità di potere (Breve termine 15 minuti) |
dB |
≤±0,02 |
|
|
Instabilità di potere (A lungo termine 8 ore) |
dB |
≤±0,05 |
|
|
Connettore |
- |
FC/APC |
|
|
Tipo di fibra |
- |
SMF-28e |
|
|
Dimensionei |
mm |
195(L)×220(P)×120(A) |
Da banco |
|
Dimensionei |
mm |
150(L)×125(P)×20(A) |
Modulo |
|
Alimentazione elettrica |
V |
CA 110~240 V, <20 W |
Da banco |
|
Alimentazione elettrica |
V |
CC 5 V/4 A, <15 W |
Modulo |
|
Dissipazione di potenza |
W |
≤60 |
|
|
Temperatura operativa |
℃ |
-5~+55 |
|
|
Temperatura di conservazione |
℃ |
-40~+85 |
|
● 400 mW Elevata potenza in uscita;
● Potenza e stabilità spettrale;
● DB9 Comunicazioni femmina (RS485) per una facile integrazione.
● Ramann amplificatore in fibra;
● EDFA Amplificatore in fibra Er-drop.

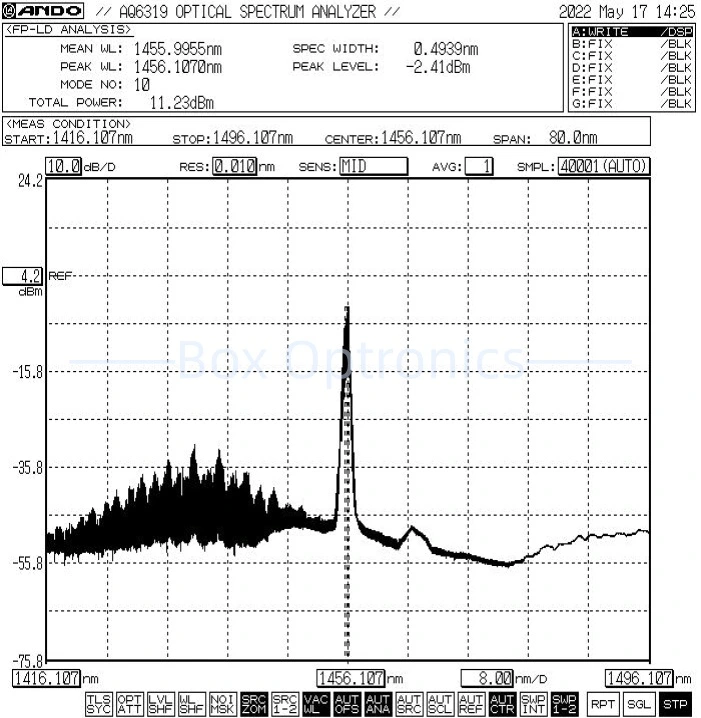

● Spettro tipico: 1457 nm, tolleranza +/-1.
● Accessori standard
|
|
Accessori |
Quantità |
|
1 |
Sorgente laser della pompa (modulo host) |
1 |
|
2 |
Cavo dati USB-RS485 DB9 |
1 |
|
3 |
Adattatore di alimentazione (opzionale) |
1 |
|
4 |
Rapporto di prova del prodotto |
1 |
Passo 1.Disimballaggio: prima del montaggio, controllare se tutti gli accessori sono completi, incluso il modulo sorgente laser pompa, USB cavo dati, adattatore di alimentazione, rapporto di prova, ecc.
Step2.Alimentazione: collegata a una corrente continua un alimentatore switching o un alimentatore regolato che soddisfi la loro potenza requisiti di fornitura. Utilizzare solo l'adattatore di alimentazione originale (DC5V o CC 12 V). Adattatori di alimentazione non corretti possono danneggiare la sorgente luminosa. (Adattatore di alimentazione fornita secondo gli standard di tensione locali.)
Step3.Collegamento della fibra di uscita: aprire il cappuccio antipolvere sul connettore o sulla flangia della fibra, controllare la superficie terminale della fibra e collegare la fibra o giuntare la fibra al dispositivo o al misuratore di potenza da testare dopo aver confermato che non vi è inquinamento e danni.
Setp4.Connetti al computer host: utilizzare il cavo dati USB-RS485 DB9 per collegare la sorgente laser della pompa Raman da 1457 nm e il calcolatore; il computer deve prima installare un driver della porta seriale dedicato identificare il cavo dati della porta seriale USB-RS485, altrimenti il computer host il software e il modulo della sorgente luminosa non possono essere collegati correttamente e comunicato. Si prega di chiedere a Box Optronics il driver.

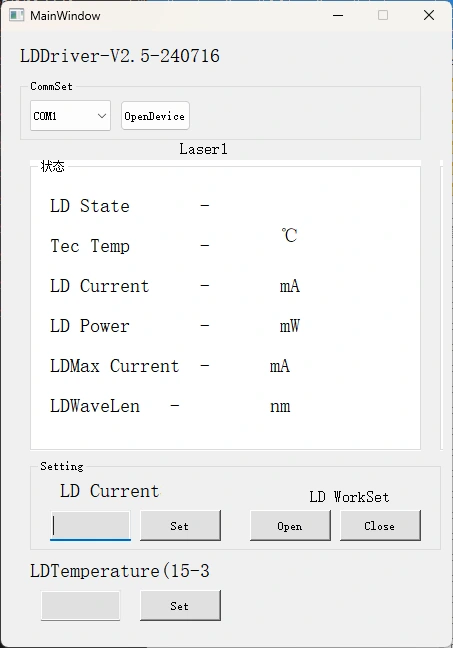

Passo 5.Software di controllo: Box Optronics fornisce il comando seriale o il software per PC controllare la corrente LD e la temperatura LD del laser della pompa Raman da 1457 nm Fonte. Scegli la porta corretta, imposta la corrente e la temperatura, quindi fai clic il pulsante di apertura. (Per evitare danni, aumentare lentamente la corrente del convertitore a operazione iniziale. Non applicare immediatamente la piena corrente.)
Passaggio 6.Dopo l'uso, fare clic sul pulsante di chiusura, spegnere l'alimentazione e scollegare il collegamento in fibra.
|
Nome |
Lunghezza d'onda |
Potenza in uscita |
Tipo di fibra |
Connettore |
Dimensione |
|
BLD |
-XXX |
-XX |
XX |
-XX |
-X |
|
Sorgente laser a pompa |
1457:1457nm 1480:1480 nm |
4 ore: 400 mW |
SM: SMF-28e |
FA:FC/APC SA:SC/APC Altro |
M: Modulo B: Da banco |
ad esempio: BSLD-1457-4HSM-FA-M
(Informazioni sull'ordine: sorgente laser a pompa Raman da 1457 nm, uscita 400 mW alimentazione, con fibra SMF-28e, connettore FC/APC, pacchetto modulo).
Per altre esigenze personalizzate, contattare: sales06@boxoptronics.com
● Condizioni di preventivo
(1) EXW:
Se disponi di un account DHL/UPS/FedEx, Box Optronics consiglia di utilizzarlo l'EXW. Spediamo tramite il tuo account; non addebitiamo il costo di spedizione.
(2) DAP:
Se non hai un account, paga in anticipo il costo di spedizione i prodotti.
● Termini di pagamento
PayPal e T/T sono disponibili.
La produzione richiede circa 10-15 giorni lavorativi. (Se ci sono alcuni in stock, saranno spediti più velocemente.)
La logistica internazionale potrebbe richiedere 3-5 giorni lavorativi.
● Non è consigliabile inserire o rimuovere frequentemente la fibra ottica connettori sia all'estremità di ingresso che di uscita, per evitare la polvere contaminazione, che può portare ad un aumento della perdita di inserzione, o alla combustione del facce terminali del connettore in fibra.
● Pulire i connettori in fibra con un panno privo di lanugine e ispezionarli con a rilevatore di estremità della fibra prima della connessione. Collegare/scollegare sempre le fibre senza alimentazione per evitare bruciature della parte finale. I connettori in fibra ottica devono essere coperto con tappi antipolvere.
● Se la fibra in uscita deve essere collegata a un'altra fibra, lo è si consiglia di utilizzare una giuntatrice a fusione.
● Prendere precauzioni contro umidità, polvere e corrosione; negozio in un luogo asciutto.
● Periodo di garanzia:
Riparazione o sostituzione gratuita per difetti non causati dall'uomo entro 1 anno dall'acquisto. Servizi di manutenzione a pagamento disponibili dopo 1 anno.
● Esclusioni dalla garanzia gratuita:
Durante il periodo di garanzia gratuito, servizi di riparazione o sostituzione gratuiti verrà fornito per guasti causati da problemi di qualità del prodotto. Tuttavia, Box Optronics si riserva il diritto di rifiutare i servizi di riparazione gratuiti nei seguenti casi casi entro il periodo di garanzia:
(1) Danni causati da fattori naturali (ad es. fulmini, polvere) o influenze ambientali.
(2) Malfunzionamenti dovuti a utilizzo improprio da parte dell'utente.
(3) Evidenti danni fisici causati da errore umano.
(4) Smontaggio, modifica o riparazione non autorizzati.
(5) Etichette di garanzia alterate o incomplete sull'alloggiamento.
(6) Danni o perdite durante il trasporto.
