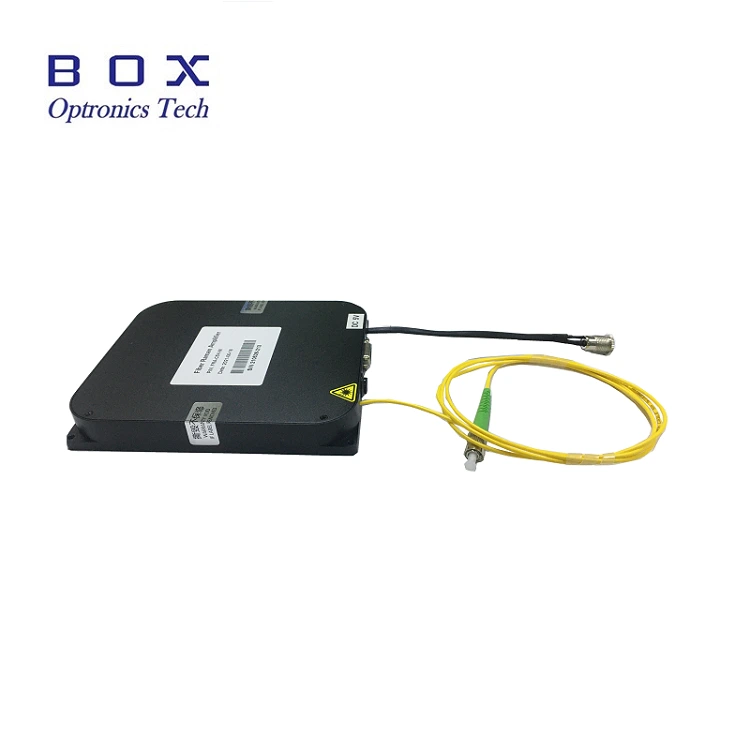

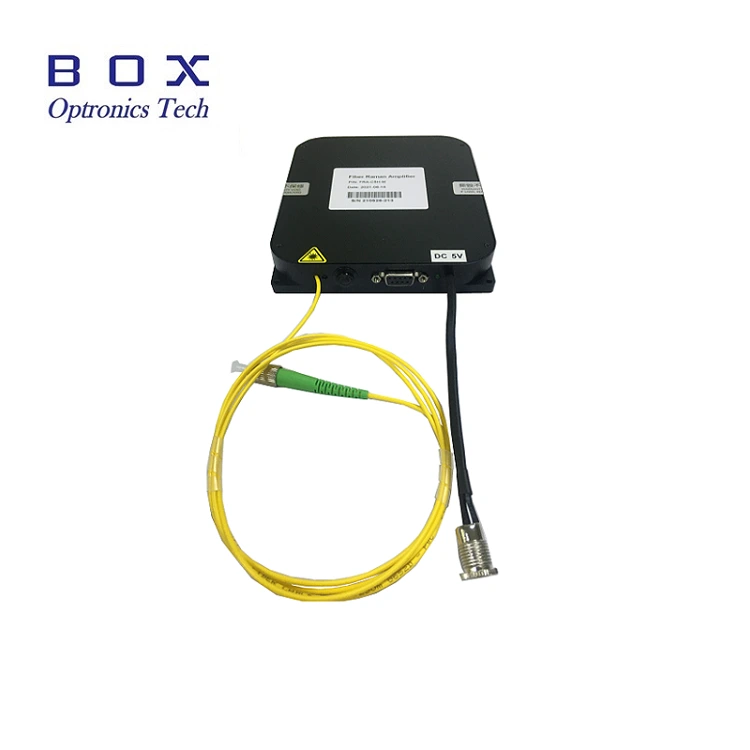

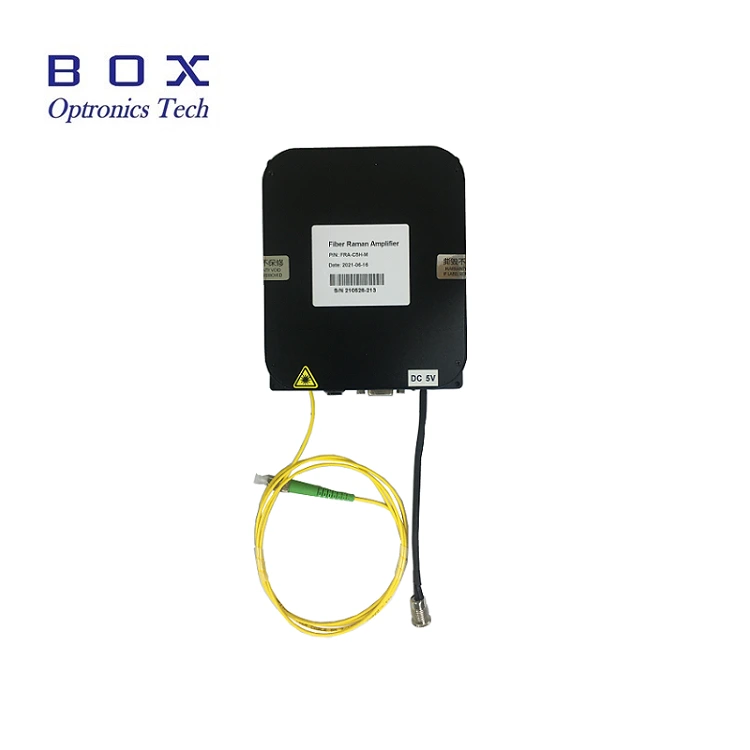

Il modulo laser a diodi a pompa da 980 nm con azionamento integrato I circuiti sono appositamente progettati per la comunicazione ottica, l'amplificazione in fibra, e ricerca sull'ottica non lineare. Integra un chip laser, un circuito di azionamento, unità di protezione del controllo della temperatura e struttura di uscita in fibra in uno, con n è necessaria un'unità esterna, plug-and-play. Sono disponibili 200 mW/ 400 mW/ 600 mW. SM la fibra e la fibra PM sono opzionali. 1 anno di garanzia. Quando si utilizza la sorgente laser modulo per un lungo periodo, assicurarsi di considerare la dissipazione del calore. Posiziona il modulo su un dissipatore di calore.
|
Parametri |
Unità |
Valori |
Note |
|
Lunghezza d'onda operativa |
nm |
974±1, 976±1 |
|
|
Potenza in uscita |
mW |
200-700 |
|
|
Instabilità di potere (Breve termine 15 minuti) |
dB |
≤±0,02 |
|
|
Instabilità di potere (A lungo termine 8 ore) |
dB |
≤±0,05 |
|
|
Connettore |
- |
FC/APC |
|
|
Tipo di fibra |
- |
Ciao1060/PM980 |
|
|
Dimensioni |
mm |
195(L)×220(P)×120(A) |

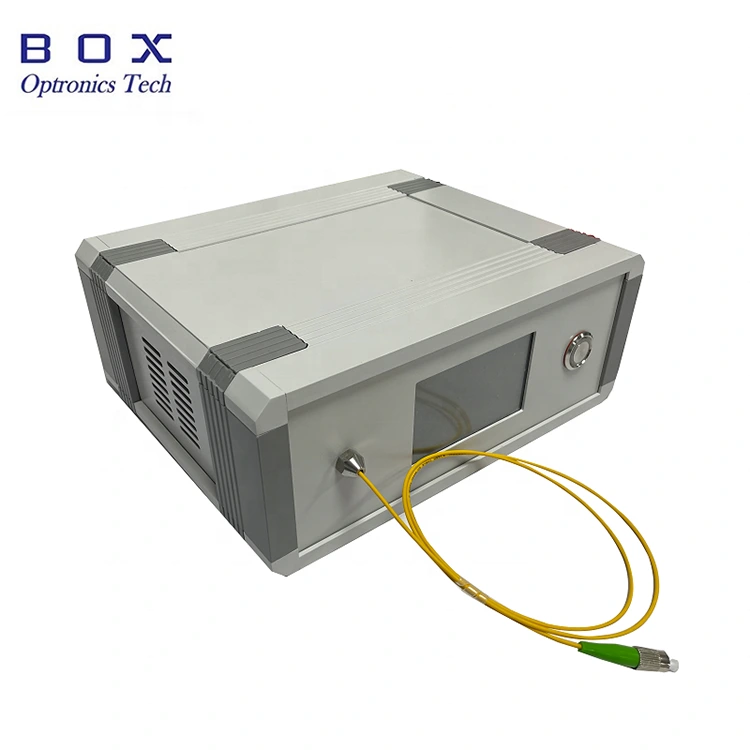

Da banco |
|
Dimensioni |
mm |
150(L)×125(P)×20(A) |
Modulo |
|
Alimentazione elettrica |
V |
CA 110~240 V, <20 W |
Da banco |
|
Alimentazione elettrica |
V |
CC 5 V/4 A, <15 W |
Modulo |
|
Dissipazione di potenza |
W |
≤ 60 |
|
|
Temperatura operativa |
℃ |
-5~+55 |
|
|
Temperatura di conservazione |
℃ |
-40~+85 |
|
● Circuiti di azionamento integrati incorporati, non esterni scheda driver richiesta.
● Compatto e di piccole dimensioni, adatto all'integrazione e facile installazione.
● Potenza e stabilità spettrale.
● L'interfaccia di comunicazione è compatibile.
● Sorgente di pompa per amplificatori in fibra (EDFA).
● Apparecchiature di rilevamento laser.
● Trasmissione di comunicazioni in fibra ottica sistemi.
● Rilevazione biologica.

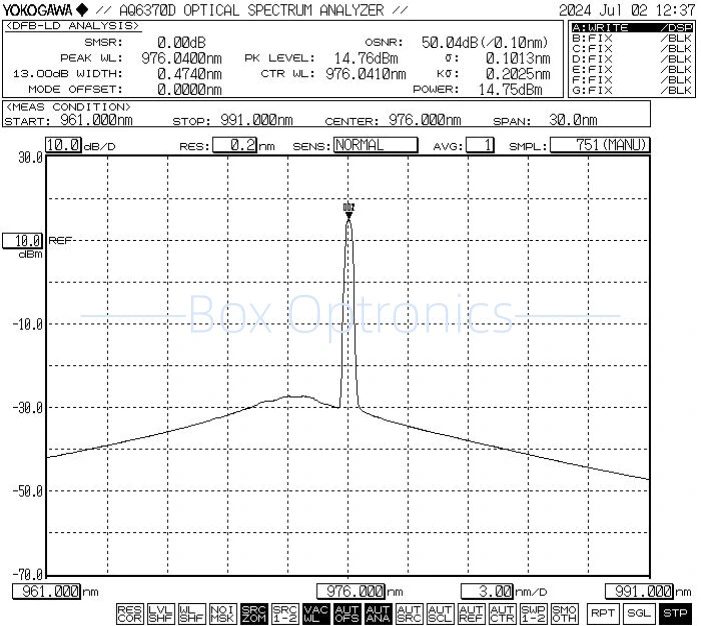

● Spettro tipico: 976 nm
● Accessori standard
|
|
Accessori |
Quantità |
|
1 |
Sorgente laser della pompa (modulo host) |
1 |
|
2 |
Cavo dati USB-RS485 DB9 |
1 |
|
3 |
Adattatore di alimentazione (opzionale) |
1 |
|
4 |

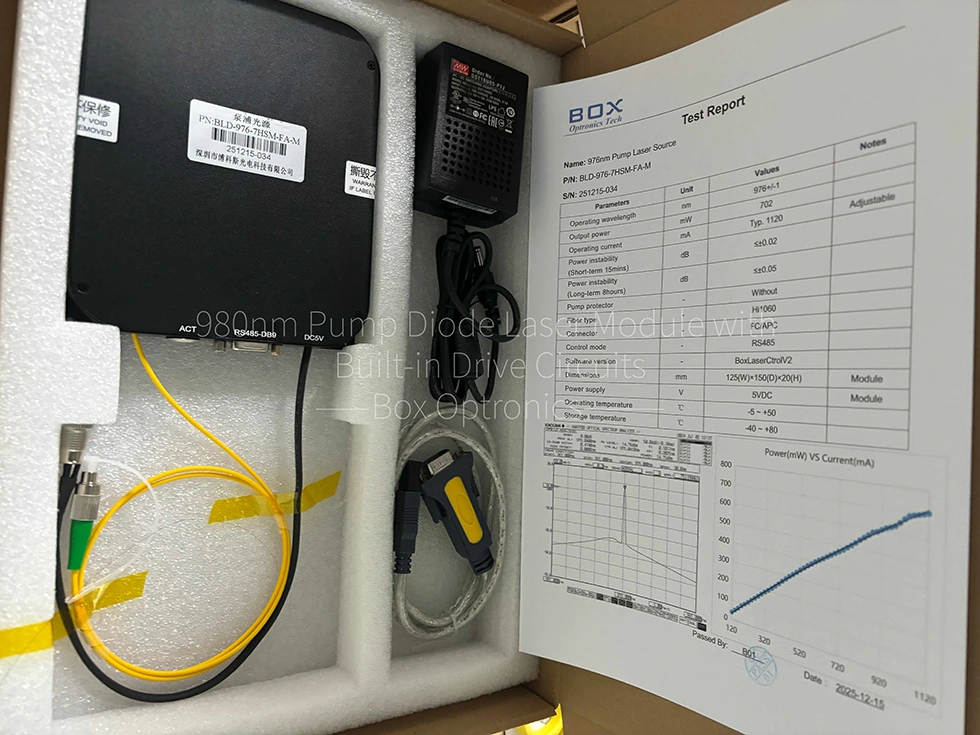

Rapporto di prova del prodotto |
1 |
Passo 1.Disimballaggio: prima del montaggio, controllare se tutti gli accessori sono completi, incluso il modulo sorgente laser della pompa, USB cavo dati, adattatore di alimentazione, rapporto di prova, ecc.
Step2.Alimentazione: collegata a una corrente continua un alimentatore switching o un alimentatore regolato che soddisfi la loro potenza requisiti di fornitura. Utilizzare solo l'adattatore di alimentazione originale (DC5V o CC 12 V). Adattatori di alimentazione non corretti possono danneggiare la sorgente luminosa. (Adattatore di alimentazione fornita secondo gli standard di tensione locali.)
Step3.Collegamento della fibra di uscita: aprire il cappuccio antipolvere sul connettore o sulla flangia della fibra, controllare la superficie terminale della fibra e collegare la fibra o giuntare la fibra al dispositivo o al misuratore di potenza da testare dopo aver confermato che non vi è inquinamento e danni.
Setp4.Connetti al computer host: utilizzare il cavo dati USB-RS485 DB9 per collegare il modulo laser a diodi della pompa da 980 nm Circuiti di azionamento integrati e computer; il computer deve prima installare a driver della porta seriale dedicato per identificare il cavo dati della porta seriale USB-RS485, altrimenti il software del computer host e il modulo della sorgente luminosa non possono essere utilizzati correttamente collegato e comunicato. Si prega di chiedere a Box Optronics il driver.

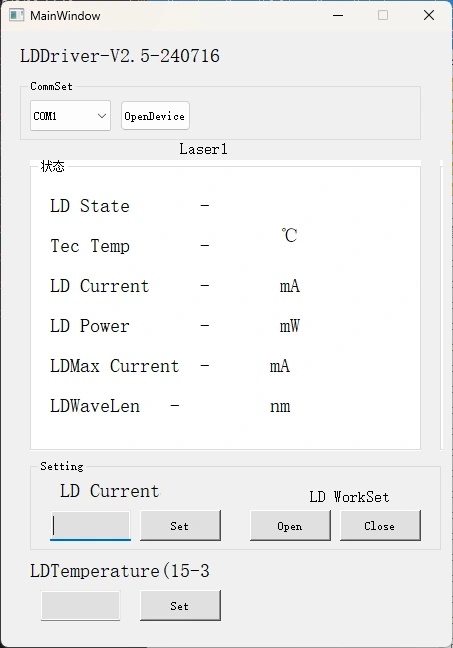

Passo 5.Software di controllo: Box Optronics fornisce il comando seriale o il software per PC controllare la corrente LD e la temperatura LD del modulo laser a diodi della pompa da 980 nm con circuiti di azionamento incorporati. Scegli la porta corretta, imposta la corrente e temperatura, quindi fare clic sul pulsante Apri. (Per evitare danni, aumentare la velocità di guida corrente lentamente durante il funzionamento iniziale. Non applicare immediatamente la piena corrente.)
Passaggio 6.Dopo l'uso, fare clic sul pulsante di chiusura, spegnere l'alimentazione e scollegare il collegamento in fibra.
|
Nome |
Lunghezza d'onda |
Potenza in uscita |
Tipo di fibra |
Connettore |
Dimensione |
Protettore della pompa |
|
BLD |
-XXX |
-XX |
XX |
-XX |
-X |
X |
|
Sorgente laser a pompa |
974: 974 nm 976: 976nm |
2 ore: 200 mW 4 ore: 400 mW 6 ore: 600 mW Altro |
SM: Ciao1060 PM: PM980 |
FA: FC/APC SA: SC/APC Altro |
M: Modulo B: Da banco |
Nullo: senza P1: protezione contro 1064 nm P5: protezione contro 1550 nm |
ad esempio: BLD-976-6HSM-FA-MP1
(Informazioni per l'ordine: modulo laser a diodi a pompa da 980 nm con integrato Circuiti di azionamento, 976 nm, potenza in uscita 600 mW, con fibra SM Hi1060, FC/APC connettore, protezione contro la luce riflessa a 1064 nm, pacchetto moduli).
*Dotato di protezione della pompa, l'attenuazione della potenza in uscita è del 10–15%.
Per altri requisiti personalizzati, contattare: sales06@boxoptronics.com
● Condizioni di preventivo
(1) EXW:
Se disponi di un account DHL/UPS/FedEx, Box Optronics consiglia di utilizzarlo l'EXW. Spediamo tramite il tuo account; non addebitiamo il costo di spedizione.
(2) DAP:
Se non hai un account, paga in anticipo il costo di spedizione i prodotti.
● Termini di pagamento
PayPal e T/T sono disponibili.
Per la produzione occorrono circa 10 giorni lavorativi. (Se ce ne sono in stock, sarà spedito più velocemente.)
La logistica internazionale potrebbe richiedere 3-5 giorni lavorativi.

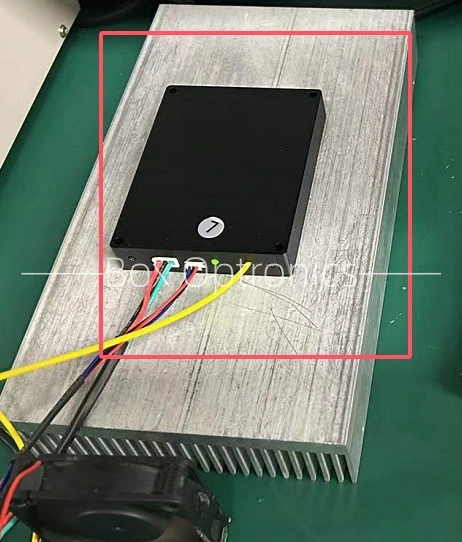

● Quando si utilizza il modulo della sorgente luminosa per periodi prolungati, assicurarsi di farlo considerare la dissipazione del calore e la ventilazione montando il modulo su una superficie calda lavandino.
