Laser accoppiato a fibra DFB da 1530 nm 40 mW

Panoramica del prodotto: Laser accoppiato a fibra DFB da 1530 nm e 40 mW

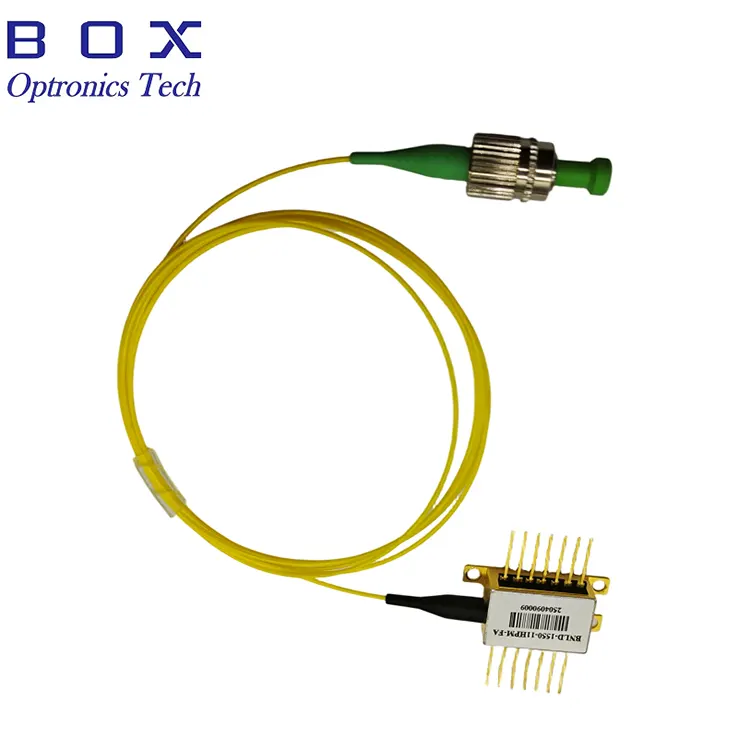

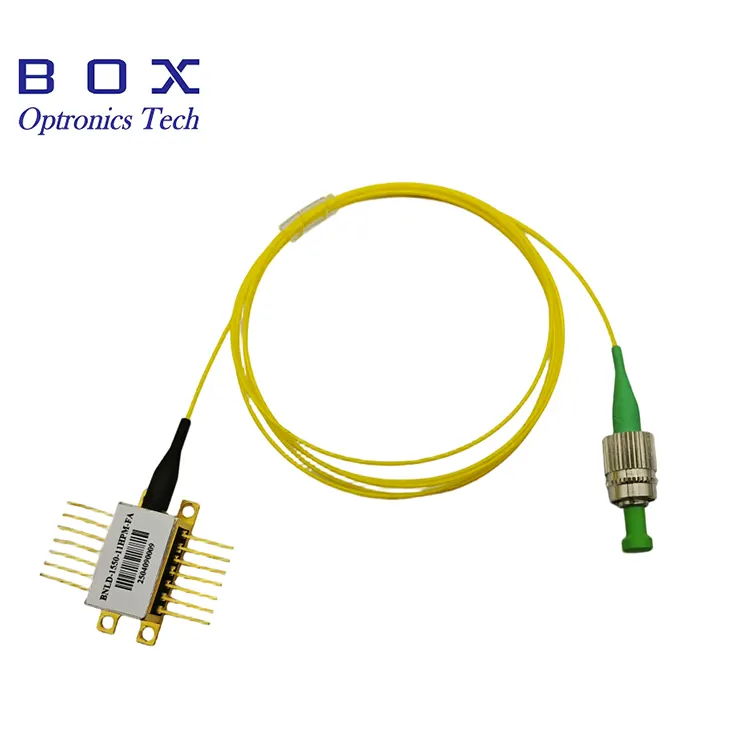

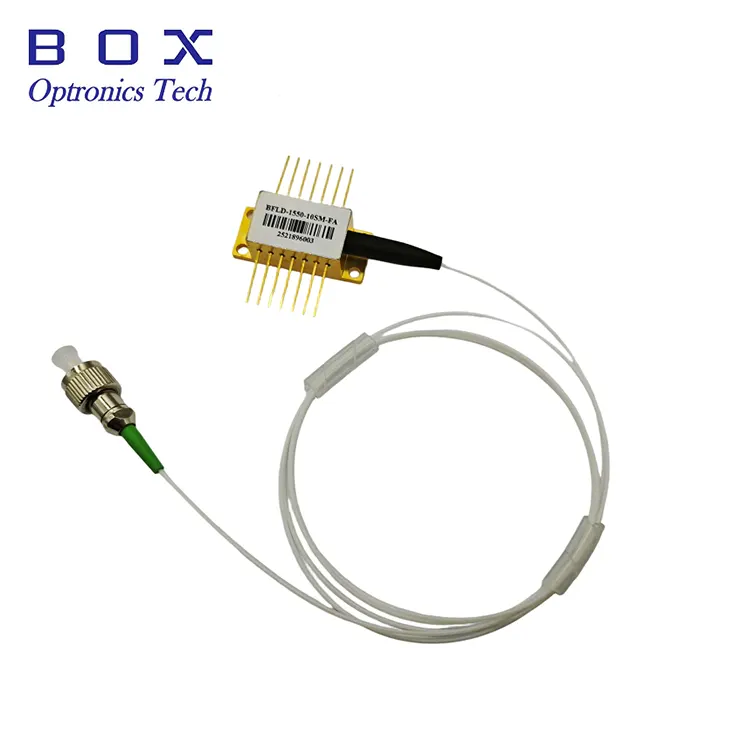

Il laser accoppiato a fibra DFB da 1530 nm e 40 mW (modello BFLD-1530-40SM-FA) è un diodo laser a feedback distribuito ad alte prestazioni progettato per applicazioni che richiedono un'uscita ottica monomodale stabile e ad alta potenza. Fornendo una potenza di uscita ottica minima di 40 mW tramite fibra monomodale con connettore FC/APC, questo dispositivo è dotato di un isolatore ottico integrato per prevenire la riflessione posteriore e garantire un funzionamento stabile.

Alloggiato in un package a farfalla a 14 pin con dispositivo di raffreddamento termoelettrico (TEC) integrato e termistore per una precisa stabilizzazione della lunghezza d'onda e della potenza, il laser offre un eccellente rapporto di soppressione della modalità laterale (≥35 dB) e prestazioni affidabili nell'intero intervallo di temperature operative. La piedinatura compatibile con OC-48 semplifica l'integrazione nei progetti di sistemi esistenti.

Questo laser è particolarmente adatto per sistemi di test ottici, sistemi ottici ad alta potenza, applicazioni di rilevamento in fibra ottica e strumentazione che richiede sorgenti laser stabili e ad alta potenza da 1530 nm.

Caratteristiche principali: Laser accoppiato a fibra DFB da 1530 nm e 40 mW

· Elevata potenza di uscita ottica: minimo 40 mW, tipico 50 mW (uscita in fibra SM)

· Lunghezza d'onda centrale: 1530 nm (intervallo: 1527–1533 nm)

· Rapporto di soppressione della modalità laterale elevato (SMSR): ≥35 dB

· Isolatore ottico integrato per protezione dalla riflessione posteriore

· Codino in fibra monomodale con connettore FC/APC

· Pacchetto a farfalla a 14 pin con TEC e termistore integrati

· Compatibile con la piedinatura OC-48 per una facile integrazione del sistema

· Fotodiodo di monitoraggio integrato per il monitoraggio della potenza

· Lunghezza d'onda di precisione e stabilizzazione della potenza tramite controllo TEC

· Corrente di soglia bassa: 20 mA tipica

· Pacchetto farfalla ermetico per affidabilità a lungo termine

Applicazioni tipiche: laser accoppiato a fibra DFB da 1530 nm e 40 mW

· Sistemi di misurazione e test ottici

· Rilevamento in fibra ottica e applicazioni di rilevamento distribuito

· Laser seminatori di amplificatori ottici e sorgenti di segnale

· Sistemi WDM (Wavelength Division Multiplexing).

· Attrezzature per test di comunicazione ottica

· Strumentazione di laboratorio e di ricerca

· Caratterizzazione e test dei componenti fotonici

· Analisi e misurazione dello spettro ottico

· Sistemi laser industriali e integrazione OEM

Specifiche del prodotto: Laser accoppiato a fibra DFB da 1530 nm e 40 mW

Valutazioni massime assolute

Caratteristiche elettro-ottiche (T = 25°C, IF = IOP)

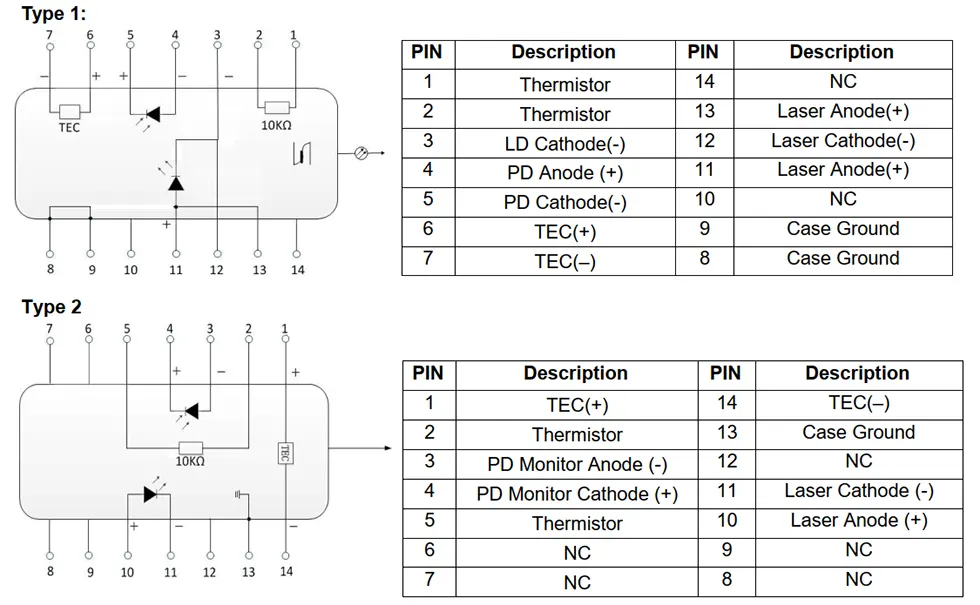

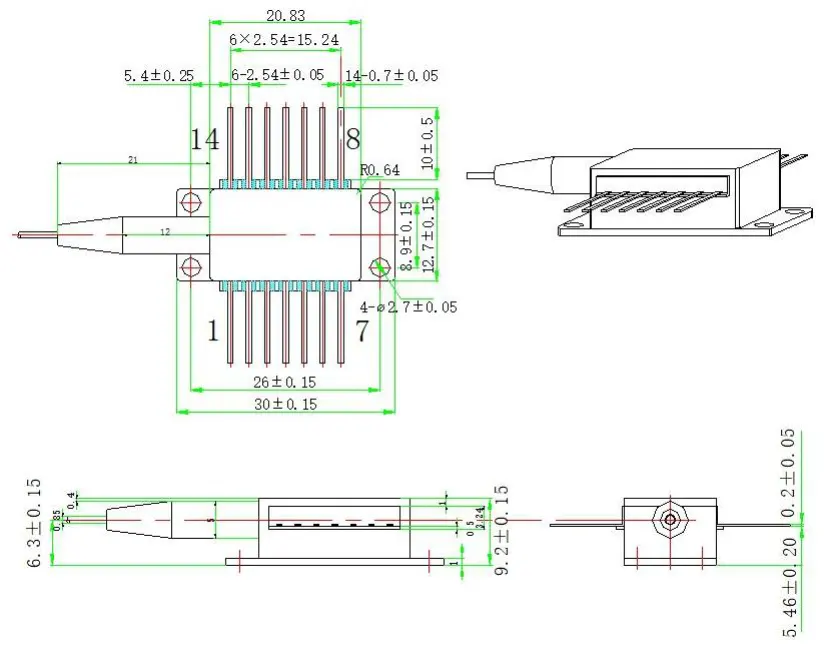

Definizione del pacchetto e dei pin: laser accoppiato a fibra DFB da 1530 nm e 40 mW

Informazioni per l'ordinazione-Laser accoppiato a fibra DFB da 1530 nm e 40 mW

Modelli disponibili

Nota: su richiesta sono disponibili lunghezze d'onda personalizzate all'interno della banda C, livelli di potenza alternativi, diverse lunghezze di fibra e opzioni di connettore. Contatta il nostro team di vendita per conoscere i prezzi e i tempi di consegna della configurazione personalizzata.

Perché scegliere i laser DFB di Box Optronics?

· Comprovata tecnologia del chip laser DFB con specifiche di lunghezza d'onda e potenza costanti

· Test funzionali al 100% e screening burn-in prima della spedizione

· Prezzi competitivi con fornitura diretta in fabbrica

· Quantità di ordini flessibili: supporto sia per prototipi di ricerca e sviluppo che per produzione in serie

· Opzioni di personalizzazione per lunghezza d'onda, potenza, lunghezza della fibra, connettore e configurazione dei pin

· Stabilità dell'offerta a lungo termine per i programmi di produzione e l'integrazione dei sistemi

· Confezione ermetica a farfalla con TEC integrato per un funzionamento affidabile

· Spedizione internazionale tramite DHL/UPS/FedEx con tracciabilità completa

Domande frequenti (FAQ)

D: Qual è la differenza tra i laser DFB e FP?

R: I laser DFB (feedback distribuito) incorporano una struttura a reticolo integrata che consente il funzionamento in modalità longitudinale singola (SLM) con larghezza di linea ridotta e rapporto di soppressione della modalità laterale elevato (SMSR ≥ 35 dB per questo dispositivo). I laser FP (Fabry-Perot) funzionano tipicamente con più modalità longitudinali e hanno un'emissione spettrale più ampia.

I laser DFB sono preferiti per applicazioni che richiedono un controllo preciso della lunghezza d'onda ed elevata stabilità, come sistemi WDM, rilevamento di fibre e strumentazione di precisione, mentre i laser FP sono generalmente utilizzati per applicazioni sensibili ai costi in cui il controllo rigoroso della lunghezza d'onda è meno critico.

D: Perché è importante un isolatore integrato?

R: Le riflessioni posteriori provenienti da connessioni in fibra, componenti ottici o estremità della fibra possono accoppiarsi nuovamente nel diodo laser, causando fluttuazioni della potenza di uscita, instabilità della lunghezza d'onda e aumento del rumore. L'isolatore ottico integrato riduce il feedback ottico, contribuendo a mantenere stabile la potenza di uscita, la stabilità della lunghezza d'onda e le prestazioni a basso rumore.

D: Qual è il ruolo del TEC e del termistore?

R: Il dispositivo di raffreddamento termoelettrico (TEC) e il termistore lavorano insieme per mantenere la temperatura del chip laser attraverso un controllo preciso della temperatura della confezione. Poiché la lunghezza d'onda del laser e la potenza in uscita dipendono dalla temperatura, il controllo preciso della temperatura garantisce prestazioni stabili in condizioni ambientali variabili. Il termistore da 10 kΩ (valore B 3950 K) fornisce un feedback di temperatura al controller TEC, che regola la corrente TEC per mantenere la temperatura impostata. Ciò è essenziale per le applicazioni che richiedono lunghezza d'onda e potenza costanti.

D: Cosa significa compatibilità con piedinatura OC-48?

R: La piedinatura compatibile con OC-48 si riferisce all'assegnazione dei pin del pacchetto a farfalla comunemente adottata nelle applicazioni di comunicazione ottica OC-48 (2,5 Gbps SONET/SDH). Questa compatibilità semplifica l'integrazione in sistemi che utilizzano interfacce elettriche e meccaniche simili. Sono disponibili due opzioni di piedinatura (Tipo 1 e Tipo 2) per adattarsi a diversi progetti di sistema.

D: Qual è la quantità minima dell'ordine (MOQ)?

A: Il MOQ è 1 pz. Supportiamo quantità di ordini flessibili. I modelli standard possono essere forniti in piccole quantità per ricerca e sviluppo e prototipazione, nonché volumi maggiori per la produzione. Contatta il nostro team di vendita per prezzi specifici per la quantità richiesta.

D: Posso ottenere una lunghezza d'onda o un livello di potenza personalizzato?

R: Sì, offriamo opzioni di personalizzazione tra cui lunghezze d'onda compatibili con CWDM e altre lunghezze d'onda personalizzate all'interno dell'intervallo disponibile, livelli di potenza di uscita alternativi, lunghezze di fibra personalizzate, diversi tipi di connettori (FC/APC, FC/UPC, LC, ecc.) e configurazioni di pin su misura. Contattaci con le tue esigenze specifiche e il nostro team di ingegneri esaminerà la fattibilità e fornirà un preventivo.

D: Quale corrente di pilotaggio è necessaria per ottenere un'uscita di 40 mW?

R: La corrente operativa tipica a 25°C è 200 mA, con un massimo di 300 mA. La corrente di soglia è in genere 20 mA (minimo 14 mA, massimo 50 mA). La corrente operativa effettiva può variare tra i singoli dispositivi e in base alla temperatura. Si consiglia di utilizzare un driver del diodo laser con un'adeguata limitazione di corrente e funzionalità APC (controllo automatico della potenza) per un funzionamento stabile.

D: La confezione della farfalla è sigillata ermeticamente?

R: Sì, il pacchetto a farfalla da 14 pin è sigillato ermeticamente, proteggendo il chip laser, l'isolatore e i componenti interni da umidità, polvere e contaminanti ambientali. Ciò garantisce un funzionamento affidabile a lungo termine ed è importante per mantenere prestazioni costanti per tutta la durata del prodotto.

Scheda tecnica e foglio di prova: laser accoppiato a fibra DFB da 1530 nm e 40 mW

scheda dati

foglio di prova
