Diodo laser a farfalla DFB da 1064 nm 30 mW

Sommario

1. Introduzione del 1064nm Diodo laser a farfalla DFB da 30 mW

2. Specifiche tecniche

3. Caratteristiche del prodotto

4. Applicazioni tipiche

5. Dettagli del prodotto

6. Informazioni sull'ordinazione

7. Scheda tecnica e scheda di prova

8. Condizioni di preventivo e pagamento

9. Tempo di consegna

10. Note operative

11. Garanzia di qualità e Servizio post-vendita

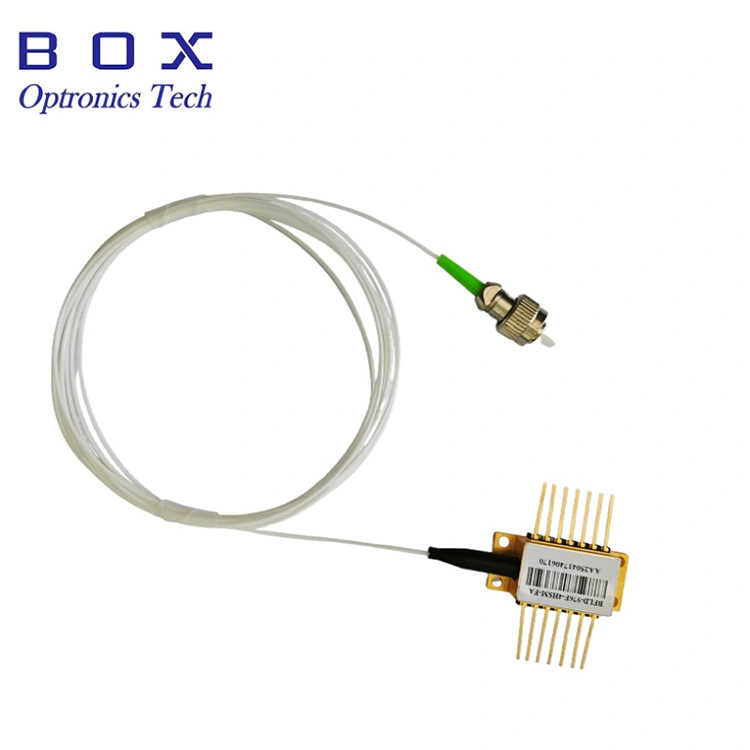

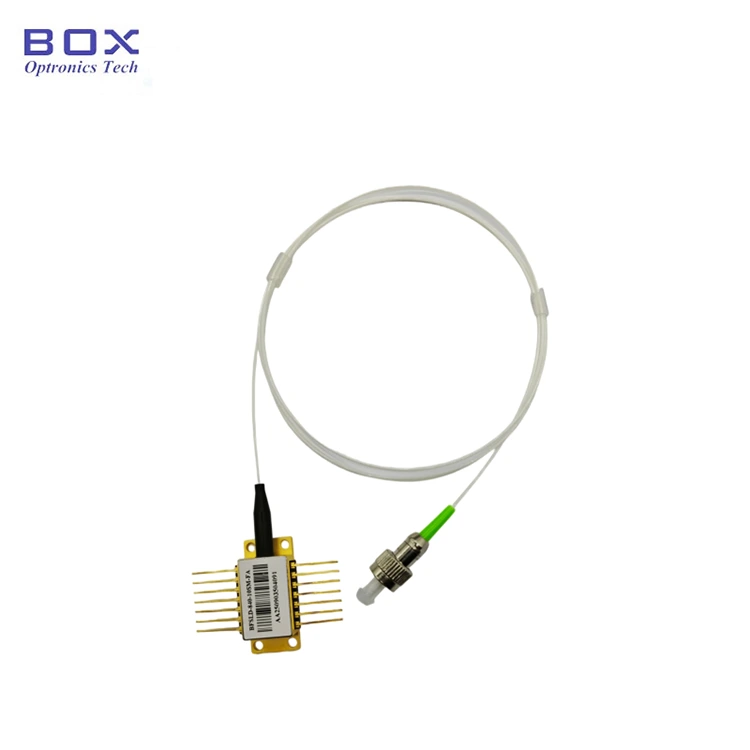

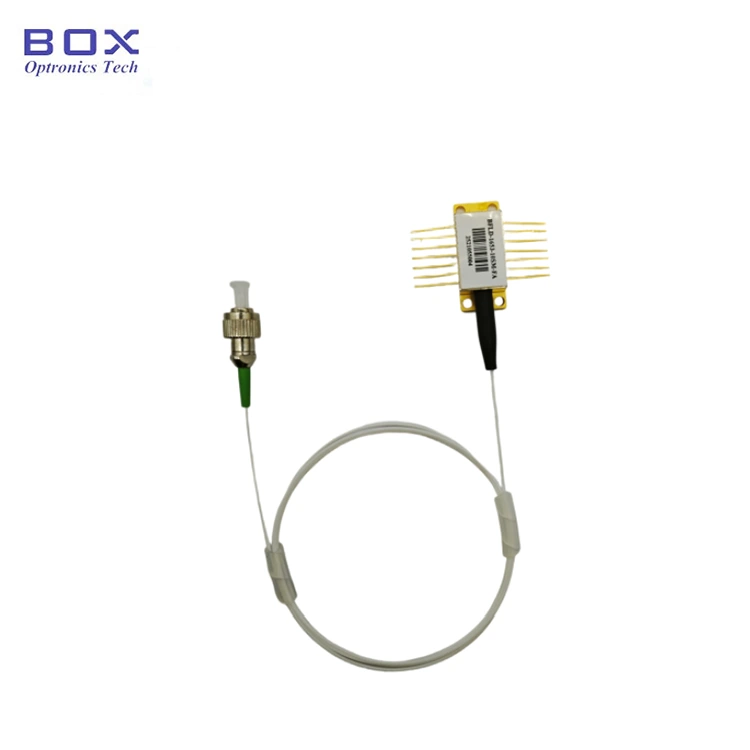

Introduzione al prodotto

Questo è un diodo laser DFB da 1064 nm con 14 pin pacchetto farfalla standard, lunghezza d'onda centrale 1064 nm, tolleranza sulla lunghezza d'onda +/- 1 nm e potenza di uscita tipica 30 mW. TEC, termistore, isolatore e monitor PD, con eccellente stabilità della lunghezza d'onda per un funzionamento stabile a lungo termine. Viene utilizzato principalmente nelle comunicazioni e nel rilevamento in fibra ottica. Filo rigorosamente secondo la definizione del perno, sotto controllo TEC e eccessiva flessione della fibra per garantire prestazioni e durata.

Prodotto Specifiche

Caratteristiche del prodotto

● Multiquantistico Laser a feedback distribuito (DFB) a pozzo (MQW);

● Accensione dell'uscita a 30 mW;

● Fibra SM o PM;

● 14 pin Pacchetto BTF con termistore, TEC, isolatore e monitor PD.

Applicazioni del prodotto

● Fibra ottica comunicazioni;

● Strumento ottico;

● Sensore a fibra ottica;

● Sorgente luminosa.

Prodotto Dettagli

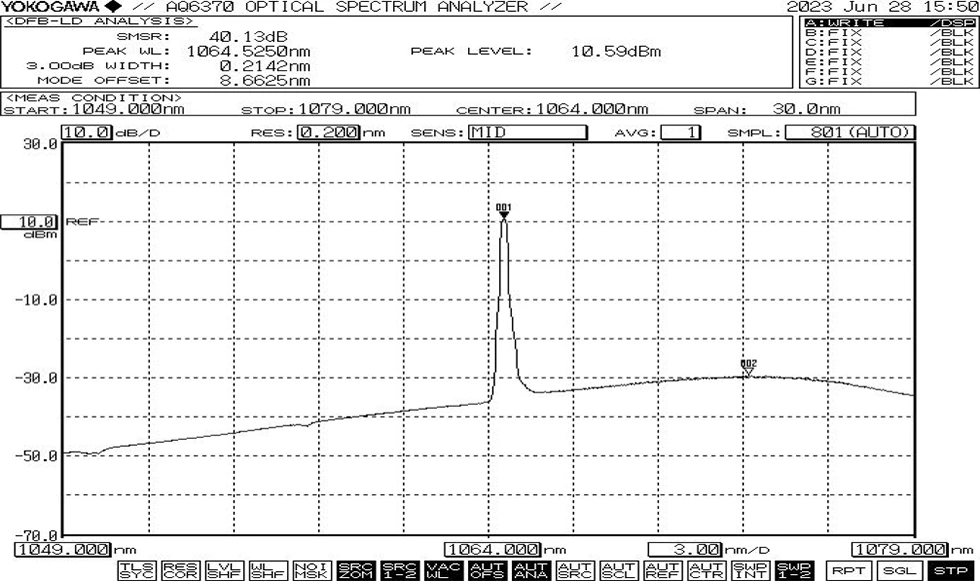

● Spettro tipico: 1064 nm, tolleranza +/-1 WL

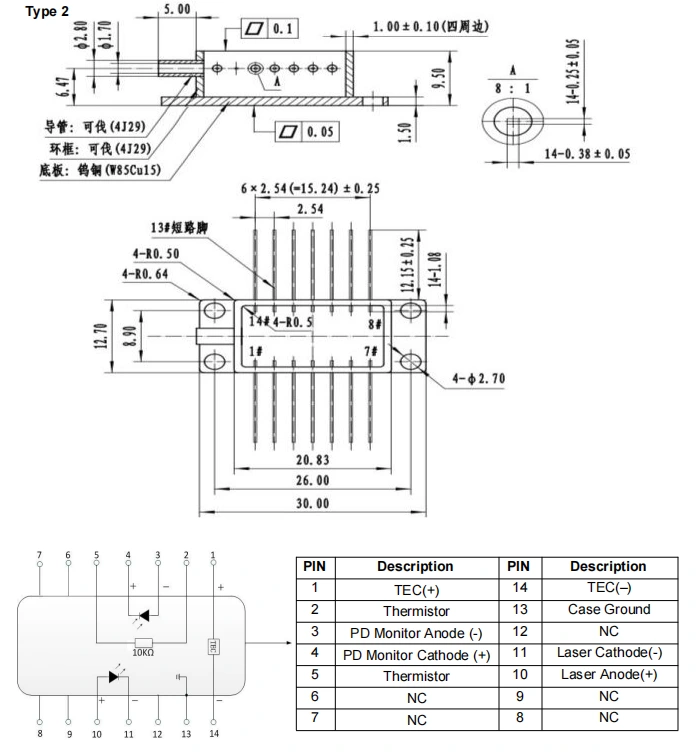

● Disegno della confezione e definizione PIN-OUT (unità: mm) -1064 nm 30 mW DFB Diodo laser a farfalla

● Accessori standard

*Dispositivo autonomo; nessun driver integrato (driver esterno opzionale).

Ordinare informazioni

ad esempio: BFLD-1064-30SM-FA

(Informazioni sull'ordine: diodo laser a farfalla DFB da 1064 nm 30 mW, con fibra SM, connettore FC/APC, pin della pompa).

Per altre esigenze personalizzate, contattare: sales06@boxoptronics.com

Scheda tecnica e Foglio di prova

Scheda dati

Foglio di prova

Termini di preventivo e pagamento

● Condizioni di preventivo

(1) EXW:

Se disponi di un account DHL/UPS/FedEx, Box Optronics consiglia di utilizzarlo l'EXW. Spediamo tramite il tuo account; non addebitiamo il costo di spedizione.

(2) DAP:

Se non hai un account, paga in anticipo il costo di spedizione i prodotti.

● Termini di pagamento

PayPal e T/T sono disponibili.

Tempi di consegna

Per la produzione occorrono circa 10 giorni lavorativi. (Se ce ne sono in stock, sarà spedito più velocemente.)

La logistica internazionale potrebbe richiedere 3-5 giorni lavorativi.

Operazione Note

● Prima di accendere tutti i componenti, attivare innanzitutto il dispositivo di raffreddamento e quindi procedere con passaggi di accensione incrementali per evitare il surriscaldamento del chip e sovraccarico.

● Durante il funzionamento, questo dispositivo emette un raggio laser ad alta intensità; fare non guardare direttamente l'estremità della fibra, poiché ciò potrebbe causare lesioni agli occhi.

● Le fibre ottiche sono fragili; non utilizzare la fibra per tirare il dispositivo. Quando si inserisce o si rimuove un dispositivo dalla presa, non esercitare pressione oppure tirare la manica situata sul retro dell'alloggiamento dell'apparecchio. Per i dispositivi dotato di connettori, assicurarsi che sia il dispositivo che il connettore della fibra vengono sollevati contemporaneamente durante l'installazione o la rimozione.

● Se i pin richiedono saldatura, la temperatura di saldatura non deve farlo superare i 260°C e il tempo di saldatura non deve superare i 10 secondi. Particolare occorre prestare attenzione a quanto segue: durante il processo di saldatura, il il dispositivo deve essere privo di alimentazione e il saldatore deve essere correttamente messo a terra.

● Durante il processo di accensione, non applicare mai direttamente una corrente elevata, come questo rischia di danneggiare il chip. Accendi invece il dispositivo al livello attuale vicino alla soglia del chip, quindi aumentare gradualmente la corrente in piccolo aumenta fino al raggiungimento del livello desiderato.

Garanzia di qualità e Servizio post-vendita

● Periodo di garanzia:

Riparazione o sostituzione gratuita per difetti non causati dall'uomo entro 1 anno dall'acquisto. Servizi di manutenzione a pagamento disponibili dopo 1 anno.

● Esclusioni dalla garanzia gratuita:

Durante il periodo di garanzia gratuito, servizi di riparazione o sostituzione gratuiti verrà fornito per guasti causati da problemi di qualità del prodotto. Tuttavia, Box Optronics si riserva il diritto di rifiutare i servizi di riparazione gratuiti nei seguenti casi casi entro il periodo di garanzia:

(1) Danni causati da fattori naturali (ad es. fulmini, polvere) o influenze ambientali.

(2) Malfunzionamenti dovuti a utilizzo improprio da parte dell'utente.

(3) Evidenti danni fisici causati da errore umano.

(4) Smontaggio, modifica o riparazione non autorizzati.

(5) Etichette di garanzia alterate o incomplete sull'alloggiamento.

(6) Danni o perdite durante il trasporto.
