Modulo diodo laser DFB da 1030 nm 50 mW

Sommario

1. Introduzione del 1030nm Modulo diodo laser DFB da 50 mW

2. Specifiche tecniche

3. Caratteristiche del prodotto

4. Applicazioni tipiche

5. Dettagli del prodotto

6. Informazioni sull'ordinazione

7. Scheda tecnica e scheda di prova

8. Condizioni di preventivo e pagamento

9. Tempo di consegna

10. Note operative

11. Garanzia di qualità e Servizio post-vendita

Introduzione al prodotto

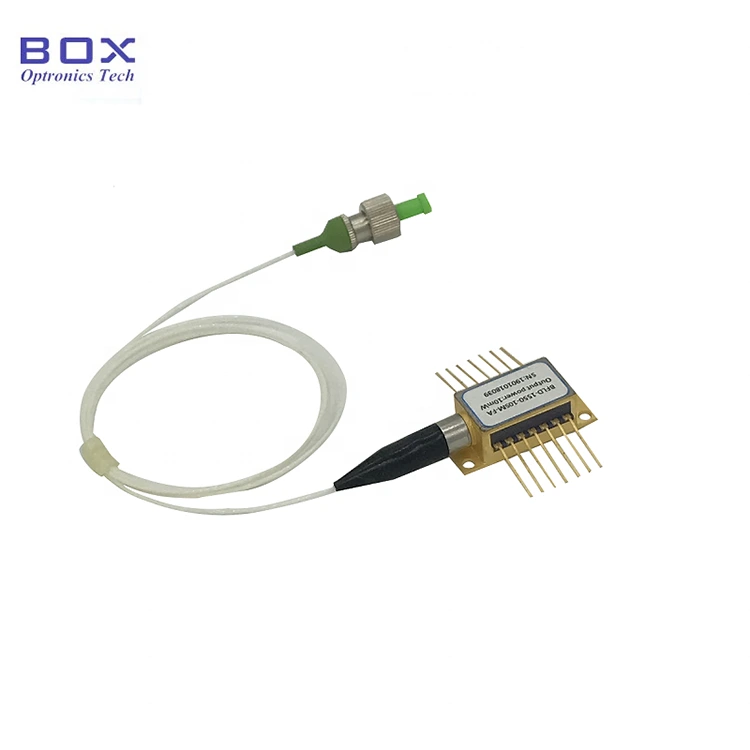

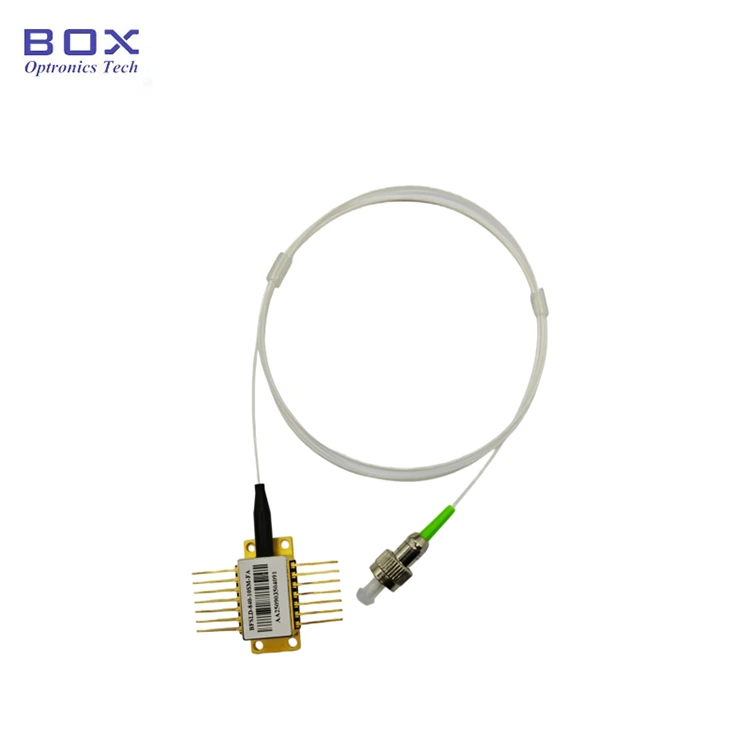

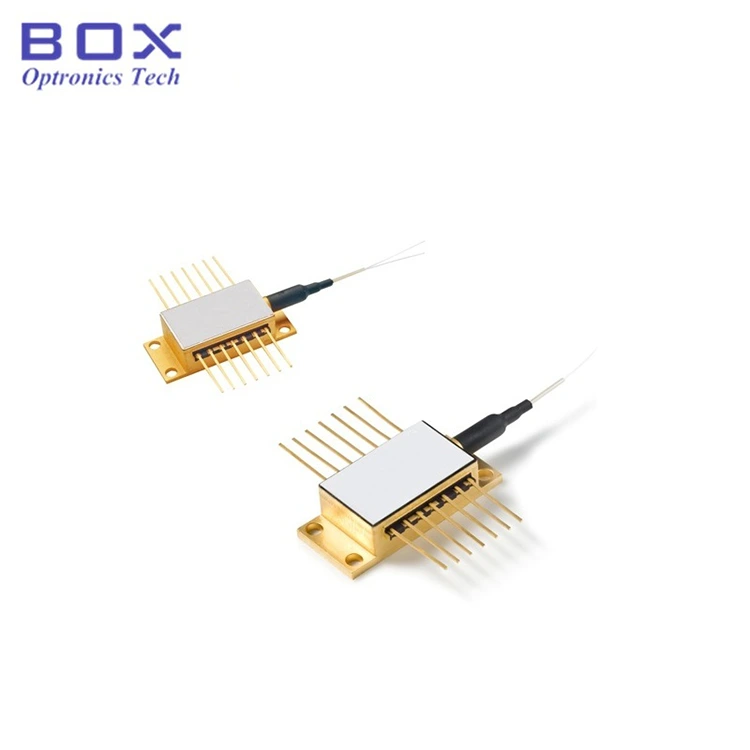

Il modulo diodo laser DFB da 1030 nm 50 mW è ermetico sigillato in un pacchetto a farfalla da 14 pin. Supporta il funzionamento in CW o a impulsi e integra dispositivo di raffreddamento e termistore TEC per uno spettro stabile. Adatto per spettroscopia, telecomunicazioni, illuminazione e rilevamento. Prima dell'accensione, attivare innanzitutto il dispositivo di raffreddamento TEC, quindi applicare l'alimentazione con piccoli incrementi per evitare che il chip si surriscaldi o diventando sovraccaricato.

Specifiche del prodotto

Caratteristiche del prodotto

● Laser a feedback distribuito;

● Funzionamento CW o pulsato;

● Monitor integrato PD, dispositivo di raffreddamento termoelettrico e termistore;

● Connettore FC/APC opzionale.

Applicazioni del prodotto

● Spettroscopia;

● telecomunicazioni;

● Illuminazione;

● Sensibilità.

Prodotto Dettagli

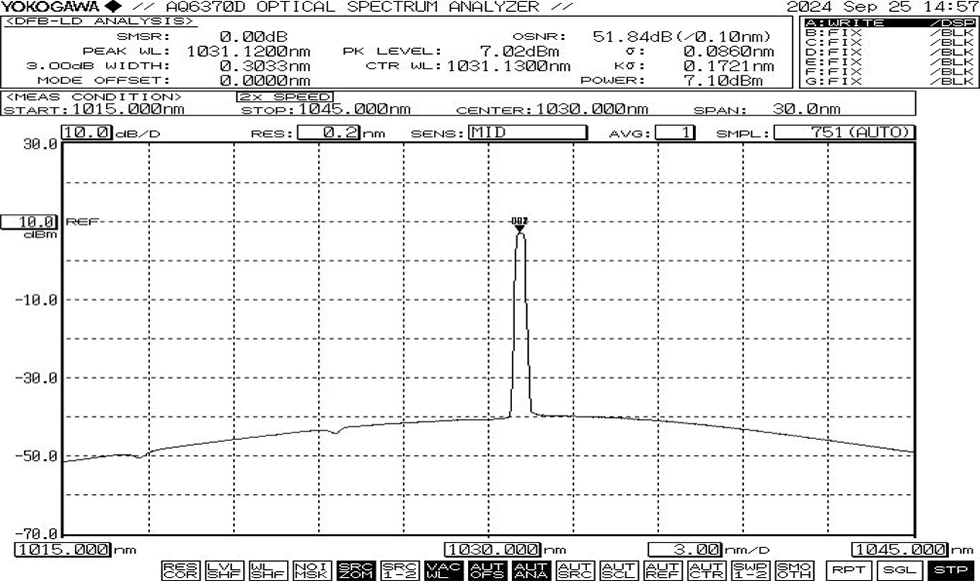

● Spettro tipico: 1030 nm, tolleranza WL di +/-2 nm

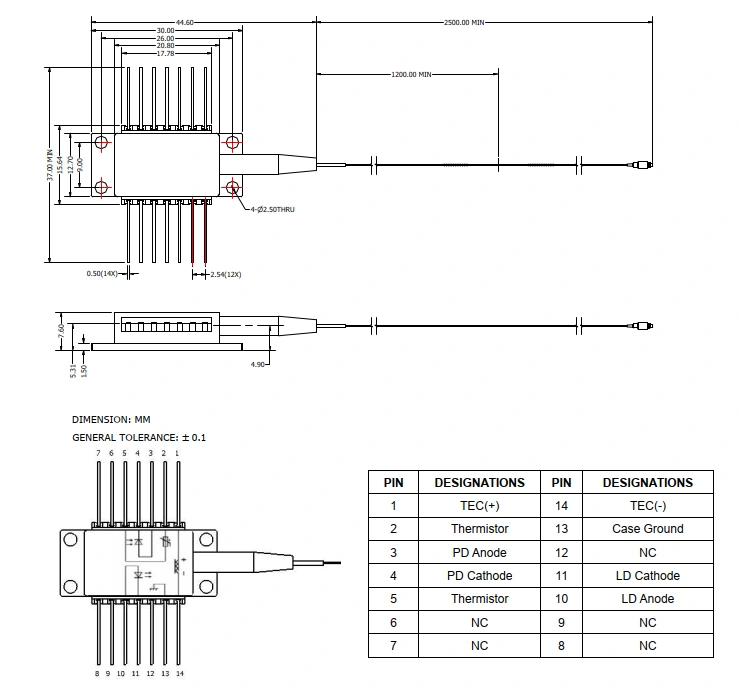

● Disegno della confezione e definizione dei pin (unità: mm)

Domande frequenti

(1)Lo è possibile regolare la lunghezza d'onda variando la temperatura? Cos'è il coefficiente?

--Coefficiente di lunghezza d'onda/temperatura 0,01 nm/℃.

(2)Qual è il tipo di fibra?

--Corning HI1060, NA=0,14, MFD=6,2um@1060nm.

(3)Qual è il gamma di potenza regolabile?

--10~100%.

(4)Tu fornire un tubo protettivo e un connettore per l'LD?

--SÌ. Il tubo sciolto da 900um e FC/APC sono opzionali.

Ordinare informazioni

ad esempio: BFLD-D1030-50SM-FA

(Informazioni per l'ordine: modulo diodo laser DFB da 1030 nm 50 mW, farfalla pacchetto, con fibra SM, connettore FC/APC).

Per altri requisiti personalizzati, contattare: sales06@boxoptronics.com

Scheda tecnica e Foglio di prova

Scheda dati

Foglio di prova

Termini di preventivo e pagamento

● Condizioni di preventivo

(1) EXW:

Se disponi di un account DHL/UPS/FedEx, Box Optronics consiglia di utilizzarlo l'EXW. Spediamo tramite il tuo account; non addebitiamo il costo di spedizione.

(2) DAP:

Se non hai un account, paga in anticipo il costo di spedizione i prodotti.

● Termini di pagamento

PayPal e T/T sono disponibili.

Tempi di consegna

Per la produzione occorrono circa 10 giorni lavorativi. (Se ce ne sono in stock, sarà spedito più velocemente.)

La logistica internazionale potrebbe richiedere 3-5 giorni lavorativi.

Operazione Note

● Durante il funzionamento, questo dispositivo emette un raggio laser ad alta intensità; fare non guardare direttamente l'estremità della fibra, poiché ciò potrebbe causare lesioni agli occhi.

● Le fibre ottiche sono fragili; non utilizzare la fibra per tirare il dispositivo. Quando si inserisce o si rimuove un dispositivo dalla presa, non esercitare pressione oppure tirare la manica situata sul retro dell'alloggiamento dell'apparecchio. Per i dispositivi dotato di connettori, assicurarsi che sia il dispositivo che il connettore della fibra vengono sollevati contemporaneamente durante l'installazione o la rimozione.

● Se i pin richiedono saldatura, la temperatura di saldatura non deve farlo superare i 260°C e il tempo di saldatura non deve superare i 10 secondi. Particolare occorre prestare attenzione a quanto segue: durante il processo di saldatura, il il dispositivo deve essere privo di alimentazione e il saldatore deve essere correttamente messo a terra.

● Quando si utilizza il dispositivo, rispettare rigorosamente la tensione operativa e gamme di corrente specificate nella scheda tecnica. Parametri chiave, incluso Ith (corrente di soglia), Iop max (corrente operativa massima), Vop max (corrente massima). tensione operativa) e λc (lunghezza d'onda centrale): è necessario fare riferimento specificatamente nel rapporto di prova fornito al momento della spedizione.Nota:Funzionamento oltre i valori massimi assoluti possono causare danni permanenti al dispositivo.

Garanzia di qualità e Servizio post-vendita

● Periodo di garanzia:

Riparazione o sostituzione gratuita per difetti non causati dall'uomo entro 1 anno dall'acquisto. Servizi di manutenzione a pagamento disponibili dopo 1 anno.

● Esclusioni dalla garanzia gratuita:

Durante il periodo di garanzia gratuito, servizi di riparazione o sostituzione gratuiti verrà fornito per guasti causati da problemi di qualità del prodotto. Tuttavia, Box Optronics si riserva il diritto di rifiutare i servizi di riparazione gratuiti nei seguenti casi casi entro il periodo di garanzia:

(1) Danni causati da fattori naturali (ad es. fulmini, polvere) o influenze ambientali.

(2) Malfunzionamenti dovuti a utilizzo improprio da parte dell'utente.

(3) Evidenti danni fisici causati da errore umano.

(4) Smontaggio, modifica o riparazione non autorizzati.

(5) Etichette di garanzia alterate o incomplete sull'alloggiamento.

(6) Danni o perdite durante il trasporto.
