Laser DWDM DFB da 1550,12 nm

Panoramica del prodotto: laser DWDM DFB da 1550,12 nm

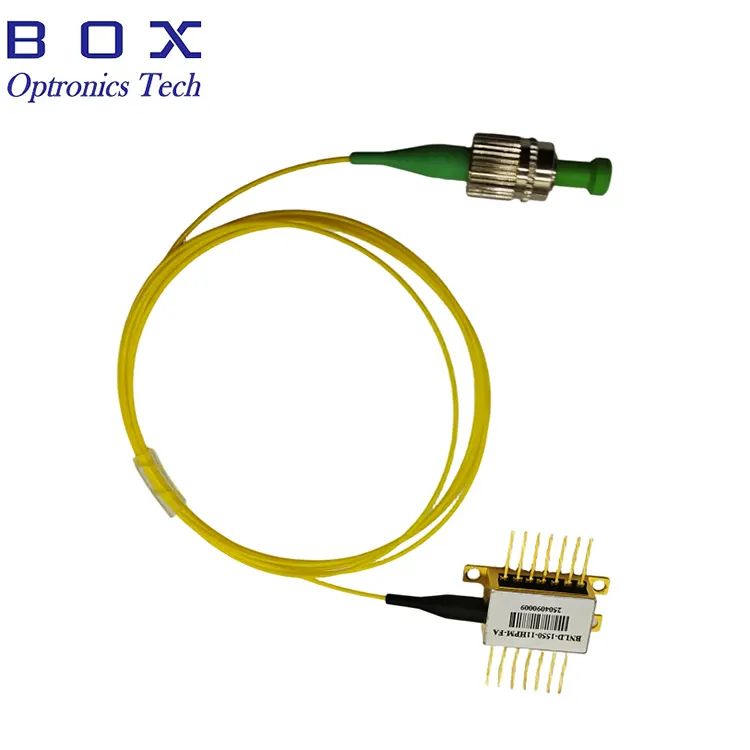

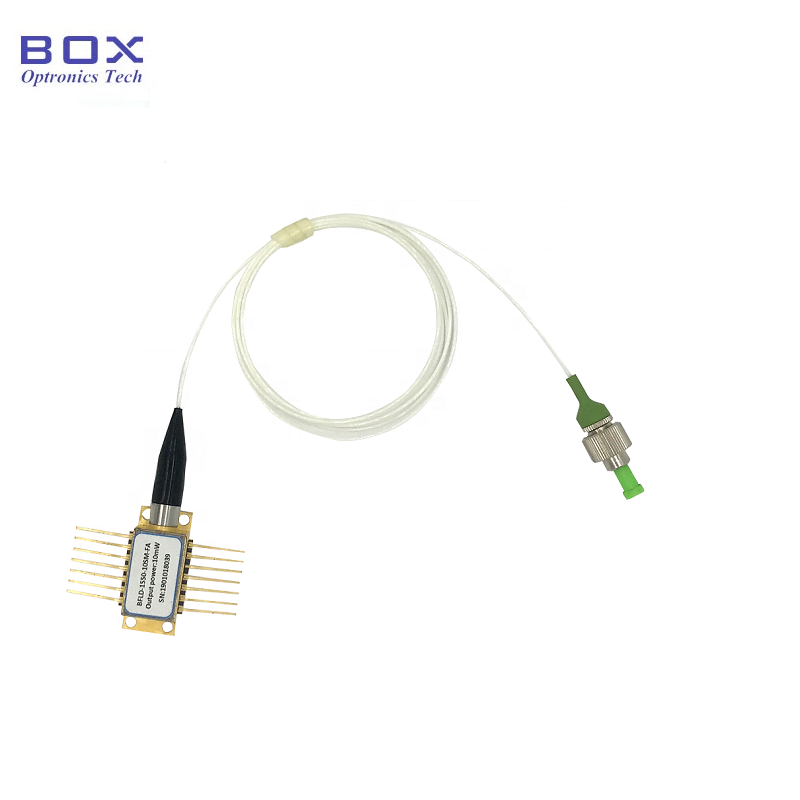

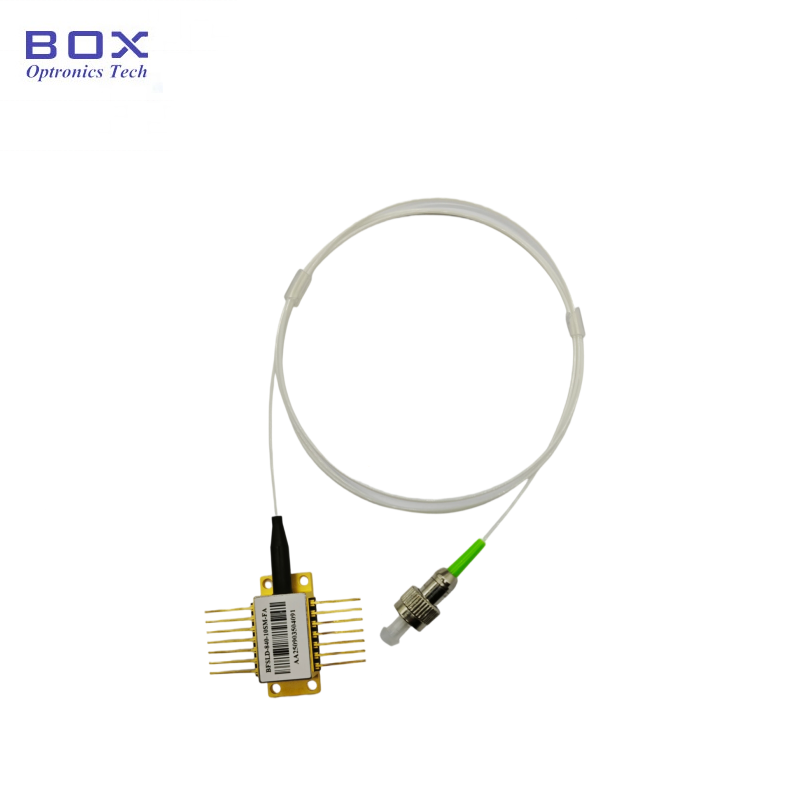

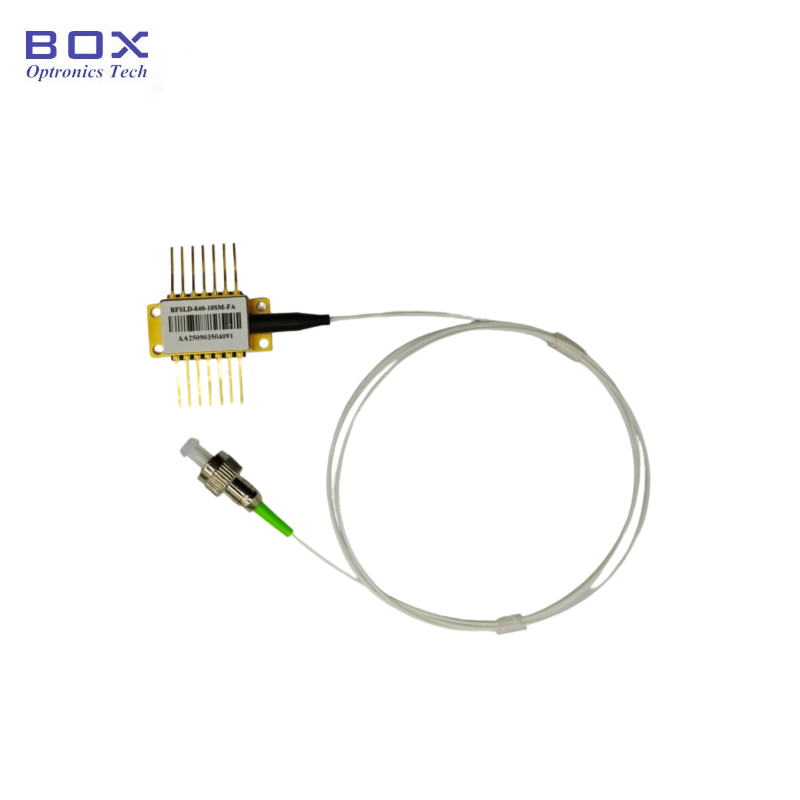

Il laser DWDM DFB da 1550,12 nm (modello BFLD-CH34-XXSM-FA, ITU Grid Channel 34) è un diodo laser a feedback distribuito con pacchetto a farfalla a 14 pin appositamente progettato per la trasmissione CATV analogica e le applicazioni di comunicazione ottica DWDM. Funzionando alla lunghezza d'onda della griglia ITU standard di 1550,12 nm, questo dispositivo fornisce una potenza di uscita ottica di 10 mW o 20 mW tramite fibra monomodale o a mantenimento della polarizzazione con connettore FC/APC.

Alloggiato in un contenitore ermetico a farfalla a 14 pin con isolatore integrato, dispositivo di raffreddamento termoelettrico (TEC), termistore da 10 kΩ e fotodiodo di monitoraggio, il laser fornisce stabilizzazione della temperatura e della potenza nell'intero intervallo di temperature operative da -40°C a +85°C. Sono disponibili due configurazioni di piedinatura (Tipo 1 e Tipo 2) per la compatibilità con diversi progetti di schede di sistema.

Caratteristiche principali: laser DWDM DFB da 1550,12 nm

· Lunghezza d'onda della griglia ITU standard: 1550,12 nm (canale 34), gamma completa CH18-CH64 opzionale

· Elevata potenza di uscita ottica: 10 mW o 20 mW

· Design avanzato del chip analogico ottimizzato per la trasmissione CATV

· Rapporto di soppressione della modalità laterale elevato: SMSR ≥ 30 dB

· Isolatore ottico integrato: isolamento ≥30 dB a 25°C

· Elevata perdita di ritorno ottico: ≥40 dB

· Ampia larghezza di banda di modulazione: 2,5 GHz tipica

· Pacchetto a farfalla ermetico a 14 pin con TEC e termistore integrati

· Fotodiodo di monitoraggio integrato per il monitoraggio della potenza

· Opzioni fibra: fibra a mantenimento della polarizzazione SMF-28e monomodale o PMF-1550

· Connettore FC/APC standard, pigtail da 1,0 m (tubo sciolto da 900 μm)

· Ampio intervallo di temperature operative: da -40°C a +85°C

· Due configurazioni di piedinatura (Tipo 1/Tipo 2) per flessibilità di progettazione

Applicazioni tipiche: laser DWDM DFB da 1550,12 nm

· Reti di trasmissione CATV e sistemi di trasmissione headend

· Reti con risorse di fibra limitate (multiplexing di lunghezza d'onda)

· Hub televisivo via cavo e apparecchiature di distribuzione

· Moduli trasmettitori ottici per RF analogica su fibra

· Strumentazione di misurazione e test della fibra ottica

· Distribuzione del segnale satellitare e RF su fibra

· Ricerca e sviluppo nei laboratori di comunicazione ottica

· Integrazione OEM in apparecchiature CATV e per telecomunicazioni

Specifiche del prodotto: laser DWDM DFB da 1550,12 nm

Valutazioni massime assolute

Caratteristiche elettro-ottiche (T = 25°C, IF = IOP)

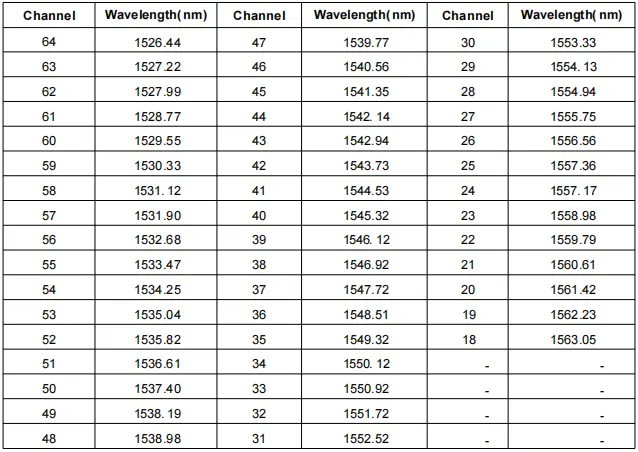

Riferimento della lunghezza d'onda della griglia ITU (canali selezionati)

Nota: canali griglia ITU completi CH18–CH64 (1526,44 nm–1563,05 nm) disponibili su richiesta.

Specifiche della fibra ottica: laser DWDM DFB da 1550,12 nm

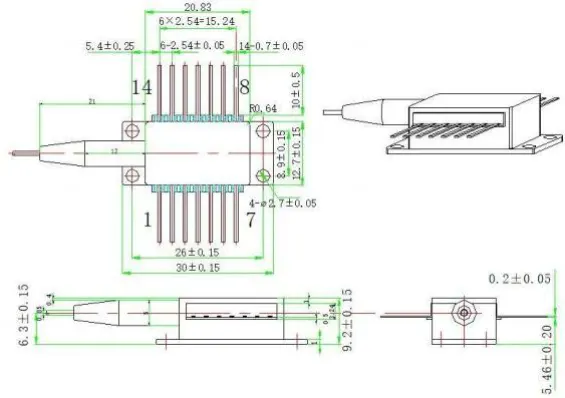

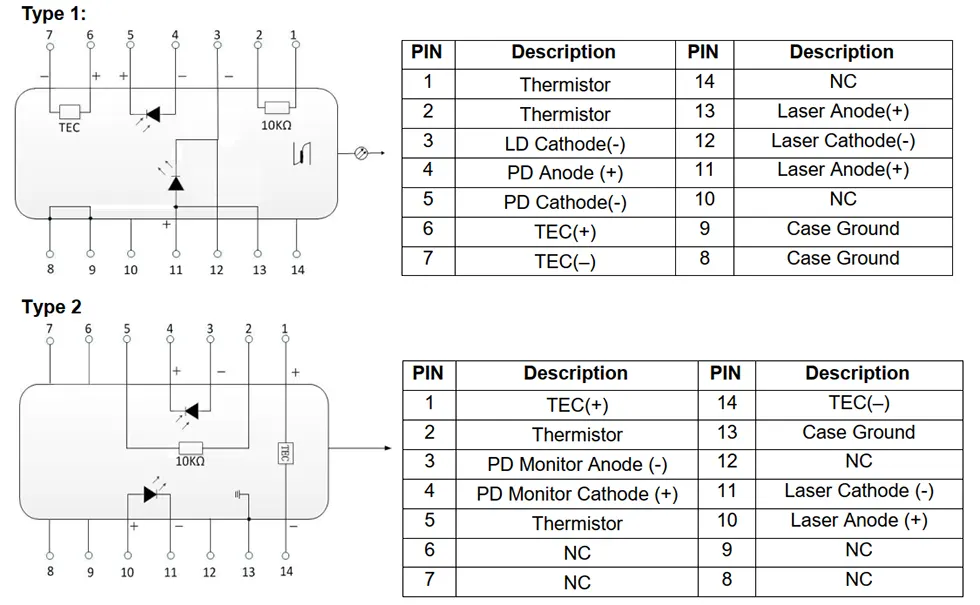

Definizione del pacchetto e dei pin: laser DWDM DFB da 1550,12 nm

Informazioni per l'ordinazione-Laser DWDM DFB da 1550,12 nm

Nomenclatura dei modelli

BFLD - XXXX - XX - XX - XX (-X)

Esempio: BFLD-CH34-10SM-FA

Perché scegliere i laser DWDM DFB di Box Optronics?

· Comprovata tecnologia del chip laser DFB con design analogico ottimizzato per applicazioni CATV

· Test funzionali al 100% e screening burn-in prima della spedizione

· Supporto completo della lunghezza d'onda della griglia ITU (CH18–CH64) con stretta tolleranza della lunghezza d'onda

· Prezzi competitivi con fornitura diretta in fabbrica

· Quantità di ordini flessibili: supporto sia per prototipi di ricerca e sviluppo che per produzione in serie

· Opzioni di personalizzazione per lunghezza d'onda, potenza, tipo di fibra, connettore e configurazione pin

· Stabilità dell'offerta a lungo termine per l'implementazione della rete CATV e i programmi di produzione

· Confezione ermetica a farfalla con TEC integrato per un funzionamento affidabile ad un'ampia gamma di temperature

· Spedizione internazionale tramite DHL/UPS/FedEx con tracciabilità completa

Domande frequenti (FAQ)

D: Qual è la differenza tra questo laser DWDM DFB e un laser DFB standard?

R: Questo laser DFB con griglia ITU combina il controllo preciso della lunghezza d'onda con prestazioni ottimizzate per CATV analogico. Presenta un design del chip laser ottimizzato per un elevato rapporto portante/rumore (CNR), prestazioni a bassa distorsione (CSO/CTB) e un'uscita ottica stabile.

Rispetto ai laser DFB standard progettati principalmente per la comunicazione ottica digitale, i laser DFB CATV sono specificamente ottimizzati per applicazioni di modulazione analogica in cui la linearità e le prestazioni di rumore sono fondamentali.

D: Quali lunghezze d'onda della griglia ITU sono disponibili?

R: Offriamo lunghezze d'onda della griglia ITU-T da CH18 (1563,05 nm) a CH64 (1526,44 nm), che coprono i canali DWDM in banda C comunemente utilizzati. Sono disponibili lunghezze d'onda personalizzate in base ai requisiti di sistema specifici.

D: Qual è la differenza tra le opzioni in fibra SMF e PMF?

R: SMF-28e è una fibra monomodale standard, adatta per la maggior parte delle applicazioni CATV e di comunicazione ottica generale in cui la polarizzazione non è critica. PMF-1550 è una fibra a mantenimento della polarizzazione, progettata per sistemi sensibili alla polarizzazione. Per la fibra PM, l'asse lento è allineato alla chiave del connettore. Selezionare in base ai requisiti di polarizzazione del sistema.

D: Perché è importante un isolatore integrato per le applicazioni CATV?

R: Il feedback ottico causato dalle riflessioni delle fibre o dai componenti ottici può introdurre rumore, instabilità della lunghezza d'onda e degrado del segnale nei sistemi di trasmissione analogici. L'isolatore ottico integrato sopprime il feedback ottico, garantendo una potenza di uscita stabile, basso rumore e prestazioni di trasmissione CATV affidabili.

D: Qual è la quantità minima dell'ordine (MOQ)?

A: Il MOQ è 1 pz. Supportiamo quantità di ordini flessibili. I modelli standard possono essere forniti in piccole quantità per ricerca e sviluppo e prototipazione, nonché volumi maggiori per l'implementazione e la produzione della rete CATV. Contatta il nostro team di vendita per prezzi specifici per la quantità richiesta.

D: Posso ottenere una lunghezza d'onda, una potenza o una configurazione del connettore personalizzate?

R: Sì, offriamo opzioni di personalizzazione complete, tra cui qualsiasi lunghezza d'onda della griglia ITU (CH18–CH64), livelli di potenza di uscita personalizzati entro 6–20 mW, tipi e lunghezze di fibra alternativi, diversi tipi di connettori (FC/APC, SC/APC, LC, ecc.) e configurazioni di pin su misura (Tipo 1 o Tipo 2). Contattaci con le tue esigenze specifiche e il nostro team di ingegneri esaminerà la fattibilità e fornirà un preventivo.

Scheda tecnica e scheda di prova

Scheda dati

Foglio di prova

Tempi di consegna

· Unità standard (modelli in stock): 3~5 giorni lavorativi

· Produzione standard: 2~3 settimane

· Ordini di grandi quantità: contattaci per un programma di produzione

· Ordini personalizzati: 3~4 settimane

· Spedizione internazionale: ~5 giorni lavorativi (DHL/UPS/FedEx Express)

Note operative e gestione

· I diodi laser sono dispositivi sensibili alle scariche elettrostatiche (ESD): utilizza sempre la protezione ESD adeguata durante la manipolazione

· Evita di toccare l'estremità della fibra e i componenti ottici a dita nude per evitare la contaminazione

· Conserva i dispositivi non utilizzati in un imballaggio antistatico alla temperatura di conservazione consigliata (da -40 °C a +85 °C)

· Non superare le valutazioni massime assolute specificate nella scheda tecnica

· Utilizza sempre un driver per diodi laser con limitazione di corrente e protezione da sovratensione

· Abilita la stabilizzazione della temperatura TEC prima di applicare la corrente di azionamento del laser per prestazioni e affidabilità ottimali

· Evitare un'eccessiva piegatura del codino in fibra  per evitare danni alla fibra

· Pulire i connettori in fibra con strumenti di pulizia adeguati prima dell'accoppiamento per evitare danni e perdite di inserimento

· Il funzionamento del laser al di sopra della corrente nominale o al di fuori dell'intervallo di temperatura può ridurne la durata e causare danni permanenti
