Descrizione del prodotto

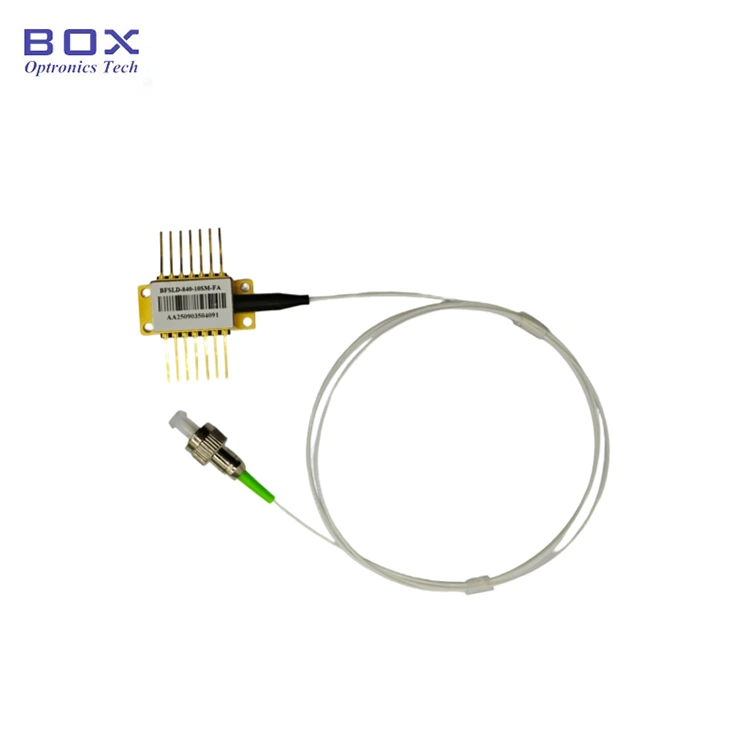

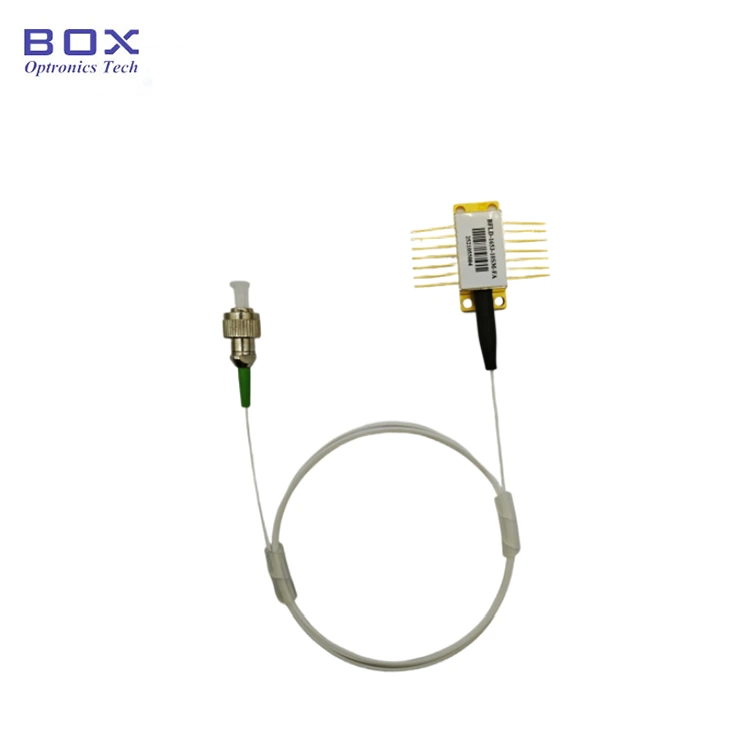

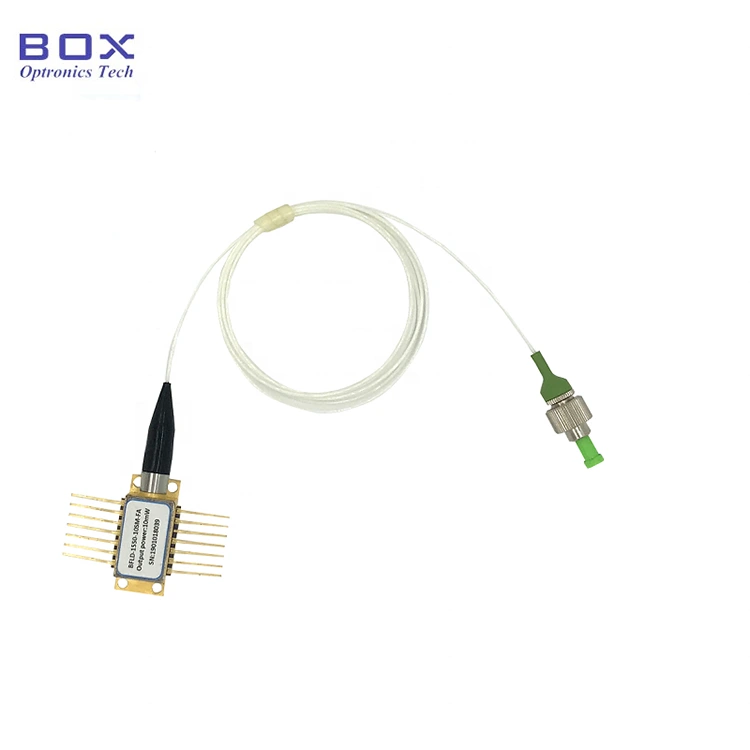

Panoramica del prodotto: diodo laser DWDM DFB a banda C+L da 10 mW

Il diodo laser DWDM DFB in banda C+L da 10 mW di Box Optronics è una sorgente laser a lunghezza d'onda di precisione con lunghezze d'onda della banda C+L opzionali da 1527,22 a 1610,92 nm con precisione della lunghezza d'onda di ± 0,2 nm e potenza di uscita ottica di 10 mW. TEC, termistore, fotodiodo di monitoraggio e isolatore ottico integrati in un pacchetto a farfalla standard a 14 pin, che fornisce controllo stabile della lunghezza d'onda, funzionamento silenzioso e facile integrazione del sistema OEM. Progettato per sistemi di comunicazione DWDM, rilevamento in fibra e strumentazione ottica di precisione.

Caratteristiche principali: Diodo laser DFB DWDM banda C+L da 10 mW

· Lunghezze d'onda della banda C+L opzionali: da 1527,22 nm (C63) a 1610,92 nm (L61)

· Rapporto di soppressione in modalità laterale elevato: ≥40 dB minimo, 50 dB tipico (CW)

· Rumore a bassa intensità relativa (RIN): ≤ -145 dB/Hz (20-1000 MHz)

· Isolatore ottico integrato: isolamento ≥30 dB

· Raffreddatore termoelettrico (TEC) integrato e termistore da 10 kΩ per la stabilizzazione della lunghezza d'onda

· Opzioni fibra: fibra monomodale SMF-28e o fibra a mantenimento della polarizzazione PM1550

· Connettore in fibra FC/APC standard o personalizzato

· Fotodiodo di monitoraggio integrato per il monitoraggio della potenza in uscita

· Qualificato per l'affidabilità Telcordia GR-468, conforme alla direttiva RoHS

Applicazioni tipiche: diodo laser DWDM DFB banda C+L da 10 mW

· Sistemi di trasmissione DWDM (Dense Wavelength Division Multiplexing) su banda C e banda L

· Moduli trasmettitori DWDM e schede transponder per reti di telecomunicazioni

· Sistemi di rilevamento in fibra ottica per la misurazione di temperatura, deformazione e vibrazioni

· Analisi dello spettro ottico e sorgenti di riferimento della lunghezza d'onda

· Attrezzature per test e caratterizzazione di componenti ottici

· Ricerca e sviluppo nei laboratori di fotonica e comunicazione ottica

· Integrazione OEM nelle apparecchiature di trasmissione delle telecomunicazioni e negli strumenti di test

Specifiche del prodotto: diodo laser DWDM DFB banda C+L da 10 mW

Valutazioni massime assolute

Parametro	Simbolo	Condizione	minimo	Tip.	Massimo.	Unità
Temperatura di conservazione	Ts	-	-40	-	85	°C
Temperatura della custodia operativa	Superiore	-	-20	-	70	°C
Corrente diretta	SE	CW	-	-	200	mA
Tensione inversa del laser	VLR	-	-	-	2	V
Corrente diretta PD	IFPD	-	-	-	5	mA
Tensione inversa PD	VRPD	-	-	-	10	V
Corrente TECNICA	ITEC	-	-	-1,5	+1,5	A
Tensione TECNICA	VTEC	-	-	-3.5	+3,5	V

Caratteristiche ottiche (T = temperatura laser 25°C)

Parametro	Simbolo	Condizione di prova	minimo	Tip.	Massimo.	Unità
Lunghezza d'onda centrale	λc	TL=15~35°C, orario	Mostrato nei canali selezionati			nm
Potenza di uscita ottica di picco	P.O	-	10	-	-	mW
Larghezza di linea spettrale	LW	FWHM	-	3	5	MHz
Rapporto di soppressione in modalità laterale	SMSR	CW	40	50	-	dB
Isolamento ottico	-	-	30	-	-	dB
Rumore di intensità relativa	RIN	20–1000 MHz	-	-	-145	dB/Hz
Deriva della lunghezza d'onda (EOL)	Δλ	25 anni di vita	-	-	±0,1	nm
Coefficiente di temperatura della lunghezza d'onda	Δλ/ΔT	TECNICA da 15°C a 35°C	-	0.09	-	nm/°C
Coefficiente di corrente della lunghezza d'onda	Δλ/ΔI	-	-	0.01	-	nm/mA

Caratteristiche Elettriche (T = Temperatura Laser 25°C)

Parametro	Simbolo	Condizione di prova	minimo	Tip.	Massimo.	Unità
Corrente di soglia	Ith	-	-	10	35	mA
Efficienza della pendenza	η	PO=10mW, orario	0.05	0.13	0.2	mW/mA
Corrente operativa	Io	PO=10mW, orario	-	100	150	mA
Temperatura impostata TEC	Ts	-	15	-	35	°C
Tensione diretta del laser	VF	PO=10mW, orario	-	1.2	3.0	V
Monitorare la corrente PD	IMPD	PO=10mW, orario	10	-	2500	μA
Monitorare la corrente oscura	ID	IF=0mA, VRPD=5V	-	-	0.1	μA
Corrente del termistore	ITC	-	10	-	100	μA
Resistenza al termistore	RTH	TL=25°C	9.5	10	10.5	kΩ
Costante del termistore	B	-	3800	-	4100	K
Corrente TECNICA	ITEC	TL=25°C, TC=70°C	-1,5	-	+1,5	A
Tensione TECNICA	VTEC	TL=25°C, TC=70°C	-3.5	-	+3,5	V
Capacità TECNICA	ΔT	Tc=70°C	-	-	50	°C

Canali selezionati: numero di parte ed elenco della lunghezza d'onda del centro laser come di seguito

Canale	Numero di parte	minimo Lunghezza d'onda (nm)	Tip. Lunghezza d'onda (nm)	Massimo. Lunghezza d'onda (nm)	Unità
C63	BFLD-C63-10XX-XX	1527.02	1527.22	1527.42	nm
H62	BFLD-H62-10XX-XX	1527.40	1527.60	1527.80	nm
C62	BFLD-C62-10XX-XX	1527.79	1527.99	1528.19	nm
H61	BFLD-H61-10XX-XX	1528.18	1528.38	1528.58	nm
C61	BFLD-C61-10XX-XX	1528.57	1528.77	1528.97	nm
H60	BFLD-H60-10XX-XX	1528.96	1529.16	1529.36	nm
C60	BFLD-C60-10XX-XX	1529.35	1529.55	1529.75	nm
H59	BFLD-H59-10XX-XX	1529.74	1529.94	1530.14	nm
C59	BFLD-C59-10XX-XX	1530.13	1530.33	1530.53	nm
H58	BFLD-H58-10XX-XX	1530.52	1530.72	1530.92	nm
C58	BFLD-C58-10XX-XX	1530.92	1531.12	1531.32	nm
H57	BFLD-H57-10XX-XX	1531.31	1531.51	1531.71	nm
C57	BFLD-C57-10XX-XX	1531.70	1531.90	1532.10	nm
H56	BFLD-H56-10XX-XX	1532.09	1532.29	1532.49	nm
C56	BFLD-C56-10XX-XX	1532.48	1532.68	1532.88	nm
H55	BFLD-H55-10XX-XX	1532.87	1533.07	1533.27	nm
C55	BFLD-C55-10XX-XX	1533.27	1533.47	1533.67	nm
H54	BFLD-H54-10XX-XX	1533.66	1533.86	1534.06	nm
C54	BFLD-C54-10XX-XX	1534.05	1534.25	1534.45	nm
H53	BFLD-H53-10XX-XX	1534.44	1534.64	1534.84	nm
C53	BFLD-C53-10XX-XX	1534.84	1535.04	1535.24	nm
H52	BFLD-H52-10XX-XX	1535.23	1535.43	1535.63	nm
C52	BFLD-C52-10XX-XX	1535.62	1535.82	1536.02	nm
H51	BFLD-H51-10XX-XX	1536.02	1536.22	1536.42	nm
C51	BFLD-C51-10XX-XX	1536.41	1536.61	1536.81	nm
H50	BFLD-H50-10XX-XX	1536.80	1537.00	1537.20	nm
C50	BFLD-C50-10XX-XX	1537.20	1537.40	1537.60	nm
H49	BFLD-H49-10XX-XX	1537.59	1537.79	1537.99	nm
C49	BFLD-C49-10XX-XX	1537.99	1538.19	1538.39	nm
H48	BFLD-H48-10XX-XX	1538.38	1538.58	1538.78	nm
C48	BFLD-C48-10XX-XX	1538.78	1538.98	1539.18	nm
H47	BFLD-H47-10XX-XX	1539.17	1539.37	1539.57	nm
C47	BFLD-C47-10XX-XX	1539.57	1539.77	1539.97	nm
H46	BFLD-H46-10XX-XX	1539.96	1540.16	1540.36	nm
C46	BFLD-C46-10XX-XX	1540.36	1540.56	1540.76	nm
H45	BFLD-H45-10XX-XX	1540.75	1540.95	1541.15	nm
C45	BFLD-C45-10XX-XX	1541.15	1541.35	1541.55	nm
H44	BFLD-H44-10XX-XX	1541.55	1541.75	1541.95	nm
C44	BFLD-C44-10XX-XX	1541.94	1542.14	1542.34	nm
H43	BFLD-H43-10XX-XX	1542.34	1542.54	1542.74	nm
C43	BFLD-C43-10XX-XX	1542.74	1542.94	1543.14	nm
H42	BFLD-H42-10XX-XX	1543.13	1543.33	1543.53	nm
C42	BFLD-C42-10XX-XX	1543.53	1543.73	1543.93	nm
H41	BFLD-H41-10XX-XX	1543.93	1544.13	1544.33	nm
C41	BFLD-C41-10XX-XX	1544.33	1544.53	1544.73	nm
H40	BFLD-H40-10XX-XX	1544.72	1544.92	1545.12	nm
C40	BFLD-C40-10XX-XX	1545.12	1545.32	1545.52	nm
H39	BFLD-H39-10XX-XX	1545.52	1545.72	1545.92	nm
C39	BFLD-C39-10XX-XX	1545.92	1546.12	1546.32	nm
H38	BFLD-H38-10XX-XX	1546.32	1546.52	1546.72	nm
C38	BFLD-C38-10XX-XX	1546.72	1546.92	1547.12	nm
H37	BFLD-H37-10XX-XX	1547.12	1547.32	1547.52	nm
C37	BFLD-C37-10XX-XX	1547.52	1547.72	1547.92	nm
H36	BFLD-H36-10XX-XX	1547.91	1548.11	1548.31	nm
C36	BFLD-C36-10XX-XX	1548.31	1548.51	1548.71	nm
H35	BFLD-H35-10XX-XX	1548.71	1548.91	1549.11	nm
C35	BFLD-C35-10XX-XX	1549.12	1549.32	1549.52	nm
H34	BFLD-H34-10XX-XX	1549.52	1549.72	1549.92	nm
C34	BFLD-C34-10XX-XX	1549.92	1550.12	1550.32	nm
H33	BFLD-H33-10XX-XX	1550.32	1550.52	1550.72	nm
C33	BFLD-C33-10XX-XX	1550.72	1550.92	1551.12	nm
H32	BFLD-H32-10XX-XX	1551.12	1551.32	1551.52	nm
C32	BFLD-C32-10XX-XX	1551.52	1551.72	1551.92	nm
H31	BFLD-H31-10XX-XX	1551.92	1552.12	1552.32	nm
C31	BFLD-C31-10XX-XX	1552.32	1552.52	1552.72	nm
H30	BFLD-H30-10XX-XX	1552.73	1552.93	1553.13	nm
C30	BFLD-C30-10XX-XX	1553.13	1553.33	1553.53	nm
H29	BFLD-H29-10XX-XX	1553.53	1553.73	1553.93	nm
C29	BFLD-C29-10XX-XX	1553.93	1554.13	1554.33	nm
H28	BFLD-H28-10XX-XX	1554.34	1554.54	1554.74	nm
C28	BFLD-C28-10XX-XX	1554.74	1554.94	1555.14	nm
H27	BFLD-H27-10XX-XX	1555.14	1555.34	1555.54	nm
C27	BFLD-C27-10XX-XX	1555.55	1555.75	1555.95	nm
H26	BFLD-H26-10XX-XX	1555.95	1556.15	1556.35	nm
C26	BFLD-C26-10XX-XX	1556.35	1556.55	1556.75	nm
H25	BFLD-H25-10XX-XX	1556.76	1556.96	1557.16	nm
C25	BFLD-C25-10XX-XX	1557.16	1557.36	1557.56	nm
H24	BFLD-H24-10XX-XX	1557.57	1557.77	1557.97	nm
C24	BFLD-C24-10XX-XX	1557.97	1558.17	1558.37	nm
H23	BFLD-H23-10XX-XX	1558.38	1558.58	1558.78	nm
C23	BFLD-C23-10XX-XX	1558.78	1558.98	1559.18	nm
H22	BFLD-H22-10XX-XX	1559.19	1559.39	1559.59	nm
C22	BFLD-C22-10XX-XX	1559.59	1559.79	1559.99	nm
H21	BFLD-H21-10XX-XX	1560.00	1560.20	1560.40	nm
C21	BFLD-C21-10XX-XX	1560.41	1560.61	1560.81	nm
H20	BFLD-H20-10XX-XX	1560.81	1561.01	1561.21	nm
C20	BFLD-C20-10XX-XX	1561.22	1561.42	1561.62	nm
H19	BFLD-H19-10XX-XX	1561.63	1561.83	1562.03	nm
C19	BFLD-C19-10XX-XX	1562.03	1562.23	1562.43	nm
H18	BFLD-H18-10XX-XX	1562.44	1562.64	1562.84	nm
C18	BFLD-C18-10XX-XX	1562.85	1563.05	1563.25	nm
H17	BFLD-H17-10XX-XX	1563.25	1563.45	1563.65	nm
C17	BFLD-C17-10XX-XX	1563.66	1563.86	1564.06	nm
H16	BFLD-H16-10XX-XX	1564.07	1564.27	1564.47	nm
C16	BFLD-C16-10XX-XX	1564.48	1564.68	1564.88	nm
H15	BFLD-H15-10XX-XX	1564.89	1565.09	1565.29	nm
C15	BFLD-C15-10XX-XX	1565.30	1565.50	1565.70	nm
H14	BFLD-H14-10XX-XX	1565.70	1565.90	1566.10	nm
C14	BFLD-C14-10XX-XX	1566.11	1566.31	1566.51	nm
H13	BFLD-H13-10XX-XX	1566.52	1566.72	1566.92	nm
C13	BFLD-C13-10XX-XX	1566.93	1567.13	1567.33	nm
H12	BFLD-H12-10XX-XX	1567.34	1567.54	1567.74	nm
C12	BFLD-C12-10XX-XX	1567.75	1567.95	1568.15	nm
H11	BFLD-H11-10XX-XX	1568.16	1568.36	1568.56	nm
C11	BFLD-C11-10XX-XX	1568.57	1568.77	1568.97	nm
H10	BFLD-H10-10XX-XX	1568.98	1569.18	1569.38	nm
C10	BFLD-C10-10XX-XX	1569.39	1569.59	1569.79	nm
H09	BFLD-H09-10XX-XX	1569.81	1570.01	1570.21	nm
C09	BFLD-C09-10XX-XX	1570.22	1570.42	1570.62	nm
H08	BFLD-H08-10XX-XX	1570.63	1570.83	1571.03	nm
C08	BFLD-C08-10XX-XX	1571.04	1571.24	1571.44	nm
H07	BFLD-H07-10XX-XX	1571.45	1571.65	1571.85	nm
C07	BFLD-C07-10XX-XX	1571.86	1572.06	1572.26	nm
H06	BFLD-H06-10XX-XX	1572.28	1572.48	1572.68	nm
C06	BFLD-C06-10XX-XX	1572.69	1572.89	1573.09	nm
H05	BFLD-H05-10XX-XX	1573.10	1573.30	1573.50	nm
C05	BFLD-C05-10XX-XX	1573.51	1573.71	1573.91	nm
H04	BFLD-H04-10XX-XX	1573.93	1574.13	1574.33	nm
C04	BFLD-C04-10XX-XX	1574.34	1574.54	1574.74	nm
H03	BFLD-H03-10XX-XX	1574.75	1574.95	1575.15	nm
C03	BFLD-C03-10XX-XX	1575.17	1575.37	1575.57	nm
H02	BFLD-H02-10XX-XX	1575.58	1575.78	1575.98	nm
C02	BFLD-C02-10XX-XX	1576.00	1576.20	1576.40	nm
H01	BFLD-H01-10XX-XX	1576.41	1576.61	1576.81	nm
C01	BFLD-C01-10XX-XX	1576.83	1577.03	1577.23	nm
Q00	BFLD-Q00-10XX-XX	1577.24	1577.44	1577.64	nm
L00	BFLD-L00-10XX-XX	1577.66	1577.86	1578.06	nm
Q99	BFLD-Q99-10XX-XX	1578.07	1578.27	1578.47	nm
L99	BFLD-L99-10XX-XX	1578.49	1578.69	1578.89	nm
Q98	BFLD-Q98-10XX-XX	1578.90	1579.10	1579.30	nm
L98	BFLD-L98-10XX-XX	1579.32	1579.52	1579.72	nm
Q97	BFLD-Q97-10XX-XX	1579.73	1579.93	1580.13	nm
L97	BFLD-L97-10XX-XX	1580.15	1580.35	1580.55	nm
Q96	BFLD-Q96-10XX-XX	1580.57	1580.77	1580.97	nm
L96	BFLD-L96-10XX-XX	1580.98	1581.18	1581.38	nm
Q95	BFLD-Q95-10XX-XX	1581.40	1581.60	1581.80	nm
L95	BFLD-L95-10XX-XX	1581.82	1582.02	1582.22	nm
Q94	BFLD-Q94-10XX-XX	1582.24	1582.44	1582.64	nm
L94	BFLD-L94-10XX-XX	1582.65	1582.85	1583.05	nm
Q93	BFLD-Q93-10XX-XX	1583.07	1583.27	1583.47	nm
L93	BFLD-L93-10XX-XX	1583.49	1583.69	1583.89	nm
Q92	BFLD-Q92-10XX-XX	1583.91	1584.11	1584.31	nm
L92	BFLD-L92-10XX-XX	1584.33	1584.53	1584.73	nm
Q91	BFLD-Q91-10XX-XX	1584.75	1584.95	1585.15	nm
L91	BFLD-L91-10XX-XX	1585.16	1585.36	1585.56	nm
Q90	BFLD-Q90-10XX-XX	1585.58	1585.78	1585.98	nm
L90	BFLD-L90-10XX-XX	1586.00	1586.20	1586.40	nm
Q89	BFLD-Q89-10XX-XX	1586.42	1586.62	1586.82	nm
L89	BFLD-L89-10XX-XX	1586.84	1587.04	1587.24	nm
Q88	BFLD-Q88-10XX-XX	1587.26	1587.46	1587.66	nm
L88	BFLD-L88-10XX-XX	1587.68	1587.88	1588.08	nm
Q87	BFLD-Q87-10XX-XX	1588.10	1588.30	1588.50	nm
L87	BFLD-L87-10XX-XX	1588.53	1588.73	1588.93	nm
Q86	BFLD-Q86-10XX-XX	1588.95	1589.15	1589.35	nm
L86	BFLD-L86-10XX-XX	1589.37	1589.57	1589.77	nm
Q85	BFLD-Q85-10XX-XX	1589.79	1589.99	1590.19	nm
L85	BFLD-L85-10XX-XX	1590.21	1590.41	1590.61	nm
Q84	BFLD-Q84-10XX-XX	1590.63	1590.83	1591.03	nm
L84	BFLD-L84-10XX-XX	1591.06	1591.26	1591.46	nm
Q83	BFLD-Q83-10XX-XX	1591.48	1591.68	1591.88	nm
L83	BFLD-L83-10XX-XX	1591.90	1592.10	1592.30	nm
Q82	BFLD-Q82-10XX-XX	1592.32	1592.52	1592.72	nm
L82	BFLD-L82-10XX-XX	1592.75	1592.95	1593.15	nm
Q81	BFLD-Q81-10XX-XX	1593.17	1593.37	1593.57	nm
L81	BFLD-L81-10XX-XX	1593.59	1593.79	1593.99	nm
Q80	BFLD-Q80-10XX-XX	1594.02	1594.22	1594.42	nm
L80	BFLD-L80-10XX-XX	1594.44	1594.64	1594.84	nm
Q79	BFLD-Q79-10XX-XX	1594.86	1595.06	1595.26	nm
L79	BFLD-L79-10XX-XX	1595.29	1595.49	1595.69	nm
Q78	BFLD-Q78-10XX-XX	1595.71	1595.91	1596.11	nm
L78	BFLD-L78-10XX-XX	1596.14	1596.34	1596.54	nm
Q77	BFLD-Q77-10XX-XX	1596.56	1596.76	1596.96	nm
L77	BFLD-L77-10XX-XX	1596.99	1597.19	1597.39	nm
Q76	BFLD-Q76-10XX-XX	1597.42	1597.62	1597.82	nm
L76	BFLD-L76-10XX-XX	1597.84	1598.04	1598.24	nm
Q75	BFLD-Q75-10XX-XX	1598.27	1598.47	1598.67	nm
L75	BFLD-L75-10XX-XX	1598.69	1598.89	1599.09	nm
Q74	BFLD-Q74-10XX-XX	1599.12	1599.32	1599.52	nm
L74	BFLD-L74-10XX-XX	1599.55	1599.75	1599.95	nm
Q73	BFLD-Q73-10XX-XX	1599.97	1600.17	1600.37	nm
L73	BFLD-L73-10XX-XX	1600.40	1600.60	1600.80	nm
Q72	BFLD-Q72-10XX-XX	1600.83	1601.03	1601.23	nm
L72	BFLD-L72-10XX-XX	1601.26	1601.46	1601.66	nm
Q71	BFLD-Q71-10XX-XX	1601.68	1601.88	1602.08	nm
L71	BFLD-L71-10XX-XX	1602.11	1602.31	1602.51	nm
Q70	BFLD-Q70-10XX-XX	1602.54	1602.74	1602.94	nm
L70	BFLD-L70-10XX-XX	1602.97	1603.17	1603.37	nm
Q69	BFLD-Q69-10XX-XX	1603.40	1603.60	1603.80	nm
L69	BFLD-L69-10XX-XX	1603.83	1604.03	1604.23	nm
Q68	BFLD-Q68-10XX-XX	1604.26	1604.46	1604.66	nm
L68	BFLD-L68-10XX-XX	1604.68	1604.88	1605.08	nm
Q67	BFLD-Q67-10XX-XX	1605.11	1605.31	1605.51	nm
L67	BFLD-L67-10XX-XX	1605.54	1605.74	1605.94	nm
Q66	BFLD-Q66-10XX-XX	1605.97	1606.17	1606.37	nm
L66	BFLD-L66-10XX-XX	1606.40	1606.60	1606.80	nm
Q65	BFLD-Q65-10XX-XX	1606.84	1607.04	1607.24	nm
L65	BFLD-L65-10XX-XX	1607.27	1607.47	1607.67	nm
Q64	BFLD-Q64-10XX-XX	1607.70	1607.90	1608.10	nm
L64	BFLD-L64-10XX-XX	1608.13	1608.33	1608.53	nm
Q63	BFLD-Q63-10XX-XX	1608.56	1608.76	1608.96	nm
L63	BFLD-L63-10XX-XX	1608.99	1609.19	1609.39	nm
Q62	BFLD-Q62-10XX-XX	1609.42	1609.62	1609.82	nm
L62	BFLD-L62-10XX-XX	1609.86	1610.06	1610.26	nm
Q61	BFLD-Q61-10XX-XX	1610.29	1610.49	1610.69	nm
L61	BFLD-L61-10XX-XX	1610.72	1610.92	1611.12	nm

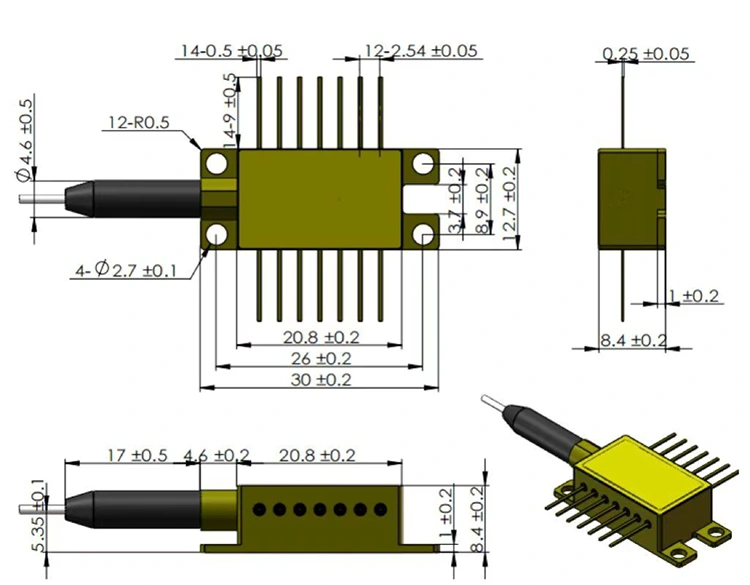

Definizione di pacchetto e pin

Tipo di confezione: confezione a farfalla ermetica a 14 pin

Componenti integrati: isolatore ottico, dispositivo di raffreddamento termoelettrico (TEC), termistore, fotodiodo di monitoraggio

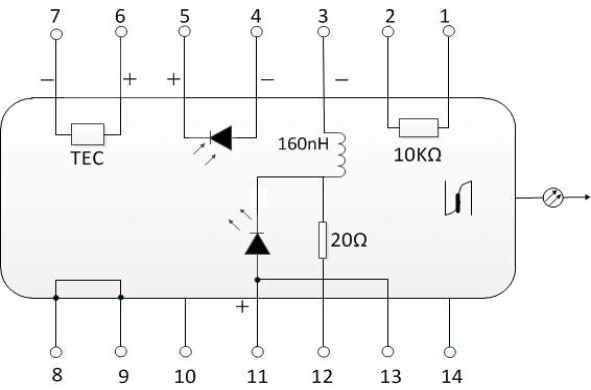

Pinatura di tipo 1

Spillo	Descrizione	Spillo	Descrizione
1	Termistore	14	NC (nessuna connessione)
2	Termistore	13	Anodo laser (+)
3	Bias CC laser (catodo) (-)	12	Catodo RF laser (-)
4	Anodo del monitor PD (-)	11	Anodo laser (+)
5	Catodo del monitor PD (+)	10	NC (nessuna connessione)
6	TECNICO (+)	9	Fondamento del caso
7	TECNICO (-)	8	Fondamento del caso

Pinatura tipo 2

Spillo	Descrizione	Spillo	Descrizione
1	TECNICO (+)	14	TECNICO (-)
2	Termistore	13	Fondamento del caso
3	Anodo del monitor PD (-)	12	NC (nessuna connessione)
4	Catodo del monitor PD (+)	11	Catodo laser (-)
5	Termistore	10	Anodo laser (+)
6	NC (nessuna connessione)	9	NC (nessuna connessione)
7	NC (nessuna connessione)	8	NC (nessuna connessione)

Informazioni per l'ordinazione: diodo laser DWDM DFB banda C+L da 10 mW

Nomenclatura dei modelli

BFLD - XXXX - XX - XX - XX (-X)

Esempio: BFLD-C34-10SM-FA

Campo	Codice	Descrizione
Tipo laser	BFLD	Diodo laser ButterflyDFB
Lunghezza d'onda	Cxx /Hxx/Lxx/Qxx	C63-C01oH62-H01 o L00-L61 o Q00-Q61
Potenza in uscita	10	10 mW
Tipo di fibra	SM/PM	SM = Monomodale (SMF-28e); PM = Mantenimento della polarizzazione (PM1550)
Tipo di connettore	FA/SA	FA = FC/APC; SA = SC/APC; Altri connettori disponibili
Piedinatura	NULLO / 2	NULL = Tipo 1 (impostazione predefinita); 2 = Pompa di tipo 2

Domande frequenti (FAQ)

D: Qual è la differenza tra le configurazioni di piedinatura di Tipo 1 e di Tipo 2?

R: Il tipo 1 segue la configurazione standard dei pin a farfalla per telecomunicazioni, comunemente utilizzata per trasmettitori DWDM e applicazioni di comunicazione ottica ad alta velocità. Fornisce connessioni dedicate per polarizzazione laser, modulazione RF, TEC, termistore e segnali di fotodiodo di monitoraggio per garantire la compatibilità con i circuiti del driver laser per telecomunicazioni.

Il tipo 2 è ottimizzato per applicazioni laser a pompa, con un'interfaccia elettrica semplificata e una diversa disposizione TEC per il funzionamento della pompa ad alta potenza e la gestione termica.

Entrambe le configurazioni utilizzano lo stesso pacchetto meccanico a farfalla da 14 pin, ma le assegnazioni dei pin elettrici sono diverse. Sono meccanicamente compatibili ma richiedono layout PCB e design di driver diversi.

D: Perché un isolatore ottico integrato è importante per le applicazioni DWDM e di rilevamento?

R: Nei sistemi di trasmissione DWDM e di rilevamento in fibra, i riflessi ottici provenienti da connettori, interfacce in fibra e componenti ottici possono riaccoppiarsi nella cavità laser. Questo feedback ottico può portare a instabilità della modalità, fluttuazione della lunghezza d'onda, aumento del rumore e peggioramento delle prestazioni del sistema.

Un isolatore ottico integrato con isolamento ≥30 dB sopprime queste riflessioni posteriori, migliorando la stabilità della lunghezza d'onda, riducendo il rumore indotto dal feedback e garantendo un funzionamento affidabile in applicazioni come rilevamento coerente, rilevamento di fibre e trasmissione ottica a basso rumore.

D: Posso ottenere una lunghezza d'onda personalizzata al di fuori dell'elenco delle bande C+L standard?

R: Sì. Supportiamo lunghezze d'onda personalizzate in base a requisiti applicativi specifici. Per i prodotti laser DWDM, sono disponibili lunghezze d'onda personalizzate all'interno del nostro intervallo di lunghezze d'onda qualificato (ad esempio, 1527–1611 nm, a seconda della disponibilità del chip).

Per applicazioni specifiche possono essere prese in considerazione anche altre bande di lunghezze d'onda, tra cui la banda O (1260–1360 nm) e la banda S (1460–1530 nm).

La fattibilità della lunghezza d'onda personalizzata dipende dalla disponibilità del chip laser, dal design del reticolo e dal programma di produzione. Vi preghiamo di contattarci con la lunghezza d'onda target e i dettagli dell'applicazione per la valutazione.

Prodotti correlati

· Laser analogico a farfalla DWDM 14PIN per griglia CATV -ITU-T CH18-64 1526,44~1563,05 nm, trasmissione RF su fibra ad alta linearità

· Laser accoppiato a fibra LAN-WDM da 10 mW - 1266,5~1345,5 nm opzionale, progettato per ricetrasmettitori ottici 400G/800G

· Sorgente laser DFB CWDM 1270-1650 nm - per comunicazione ottica e rilevamento distribuito in fibra ottica

· Laser accoppiato a fibra da 1550 nm e 1 W: sorgente ad alta potenza per semina laser a fibra, amplificazione ottica e fotonica industriale

· Laser a larghezza di linea stretta DFB 100KHz BTF da 1550 nm - sorgente di rumore di fase basso per comunicazione coerente, LiDAR e rilevamento di precisione

Scheda tecnica-Diodo laser DFB DWDM banda C+L da 10 mW

Scheda dati

Aggiungi questa pagina ai segnalibri per un facile riferimento futuro.

Tag caldi: Cina Produttore, fornitore, fabbrica di diodi laser DWDM DFB da 10 mW C L Band

Categoria correlata

Invia richiesta

Informazioni di contatto



Indirizzo

Room 901, Building A, Rongchao New Era Plaza, No. 3 Lanqing 1st Road, Comunità Luhu, Sottodistretto di Guanhu, Distretto di Longhua, Shenzhen, 518110, Cina


tel

+86-13322933691


E-mail

sales06@boxoptronics.com

Cerchi prezzi competitivi per ordini all'ingrosso? Invia una richiesta a Box Optronics per laser DFB, SLED e dispositivi in fibra PM ad alte prestazioni. Ottieni un preventivo professionale entro 24 ore.
