Diodo laser a farfalla DFB da 1064 nm 200 mW con a Struttura DFB con pozzo multi-quantico e pacchetto a farfalla a 14 pin. +/-2 nm tolleranza della lunghezza d'onda Integra TEC, un fotodiodo monitor e a termistore, supporta fibra SM Hi1060 o PM980, con un'uscita tipica di 200 mW potere. Ideale per sorgenti di semi, spettroscopia e rilevamento ottico. Nota protezione ESD, e non superare le valutazioni massime assolute.
|
Parametro |
Simbolo |
Condizione |
minimo |
Tip. |
Massimo. |
Unità |
|
Lunghezza d'onda centrale |
λc |
TL=15～35℃ orario |
1062 |
1064 |
1066 |
nm |
|
Potenza di uscita ottica |
P.O |
TL=25℃ |
- |
200 |
- |
mW |
|
Corrente di soglia |
ITH |
TL=25℃ |
- |
45 |
70 |
mA |
|
Tensione operativa |
VOP |
IOP= 200 mA (orario orario) |
- |
- |
2.5 |
V |
|
Corrente operativa |
Io |
IOP= 200 mA (orario orario) |
- |
300 |
500 |
mA |
|
-3dB Larghezza spettrale |
Δλ |
- |
- |
0.03 |
- |
nm |
|
Soppressione della modalità laterale rapporto |
SMSR |
- |
- |
40 |
- |
dB |
|
Rapporto di estinzione della polarizzazione |
E.R |
- |
18 |
- |
- |
dB |
|
Temp. lunghezza d'onda coefficiente |
Δλ/ΔT |
- |
- |
0.08 |
- |
nm/℃ |
|
Responsabilità dell’MPD |
IMON/POP |
@-5V tensione di polarizzazione |
1 |
- |
30 |
μA/mW |
|
Resistenza del termistore |
RTH |
- |
9.5 |
10 |
10.5 |
KΩ |
● Fibra SM o codino in fibra PM;
● Potenza di uscita elevata di 200 mW;
● Alta affidabilità;
● 14 pin Pacchetto BTF con termoelettrico dispositivo di raffreddamento e monitorare il fotodiodo.
● Sorgente seme per laser;
● Spettroscopia;
● Rilevamento ottico.

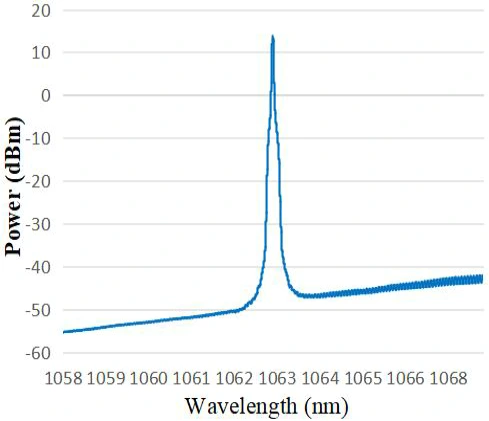

● Spettro tipico: 1064 nm, tolleranza WL di +/-2 nm.

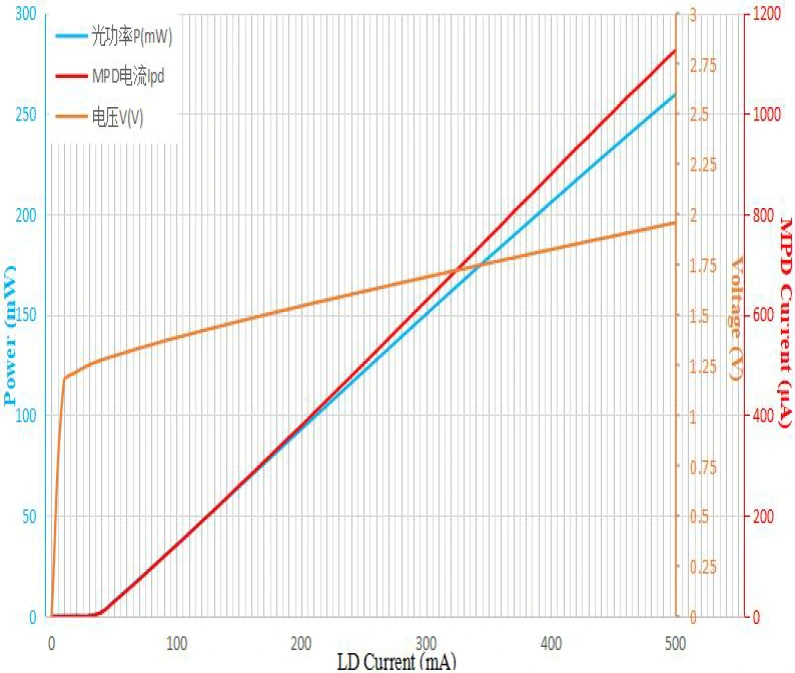

●PIV
● Accessori standard
|
|
Accessori |
Quantità |
|
1 |
Diodo laser a farfalla DFB da 1064 nm 200 mW |
1 |
|
2 |
Rapporto di prova del prodotto |
1 |
*Dispositivo autonomo; nessun driver integrato (driver esterno opzionale).
|
Nome |
Lunghezza d'onda |
Potenza in uscita |
Tipo di fibra |
Connettore |
PIN-OUT |
|
BFLD |
-XXXX |
-XX |
XX |
-XX |
X |
|
Diodo laser DFB |
1064: 1064 nm |
30: 30 mW 60:60mW 2H:200mW |
SM: modalità singola PM: mantenimento della polarizzazione
|
FA: FC/APC SA: SC/APC Altro |
NULL: 14PIN Tipo 2 |
ad esempio: BFLD-1064-2HPM-FA
(Informazioni sull'ordine: diodo laser a farfalla DFB da 1064 nm 200 mW, con fibra PM, connettore FC/APC, pin della pompa).
Per altri requisiti personalizzati, contattare: sales06@boxoptronics.com
● Condizioni di preventivo
(1) EXW:
Se disponi di un account DHL/UPS/FedEx, Box Optronics consiglia di utilizzarlo l'EXW. Spediamo tramite il tuo account; non addebitiamo il costo di spedizione.
(2) DAP:
Se non hai un account, paga in anticipo il costo di spedizione i prodotti.
(3)Altro
● Termini di pagamento
PayPal e T/T sono disponibili.
Per la produzione occorrono circa 10 giorni lavorativi. (Se ce ne sono in stock, sarà spedito più velocemente.)
La logistica internazionale potrebbe richiedere 3-5 giorni lavorativi.
● Questo dispositivo è sensibile all'elettricità statica; quindi, rigorosa aderenza sono necessarie misure di protezione antistatica durante l'imballaggio, trasporto e utilizzo. Inoltre, è necessario prendere precauzioni per prevenire sbalzi di tensione, poiché la mancata osservanza di tali precauzioni potrebbe causare danni permanenti al dispositivo (ad esempio, garantendo un'adeguata messa a terra dell'apparecchiatura e indossando un dispositivo antistatico cinturino da polso).
● Le fibre ottiche sono fragili; non utilizzare la fibra per tirare il dispositivo. Quando si inserisce o si rimuove un dispositivo dalla presa, non esercitare pressione oppure tirare la manica situata sul retro dell'alloggiamento dell'apparecchio. Per i dispositivi dotato di connettori, assicurarsi che sia il dispositivo che il connettore della fibra vengono sollevati contemporaneamente durante l'installazione o la rimozione.
● Se i pin richiedono saldatura, la temperatura di saldatura non deve farlo superare i 260°C e il tempo di saldatura non deve superare i 10 secondi. Particolare occorre prestare attenzione a quanto segue: durante il processo di saldatura, il il dispositivo deve essere privo di alimentazione e il saldatore deve essere correttamente messo a terra.
● Periodo di garanzia:
Riparazione o sostituzione gratuita per difetti non causati dall'uomo entro 1 anno dall'acquisto. Servizi di manutenzione a pagamento disponibili dopo 1 anno.
● Esclusioni dalla garanzia gratuita:
Durante il periodo di garanzia gratuito, servizi di riparazione o sostituzione gratuiti verrà fornito per guasti causati da problemi di qualità del prodotto. Tuttavia, Box Optronics si riserva il diritto di rifiutare i servizi di riparazione gratuiti nei seguenti casi casi entro il periodo di garanzia:
(1) Danni causati da fattori naturali (ad es. fulmini, polvere) o influenze ambientali.
(2) Malfunzionamenti dovuti a utilizzo improprio da parte dell'utente.
(3) Evidenti danni fisici causati da errore umano.
(4) Smontaggio, modifica o riparazione non autorizzati.
(5) Etichette di garanzia alterate o incomplete sull'alloggiamento.
(6) Danni o perdite durante il trasporto.
