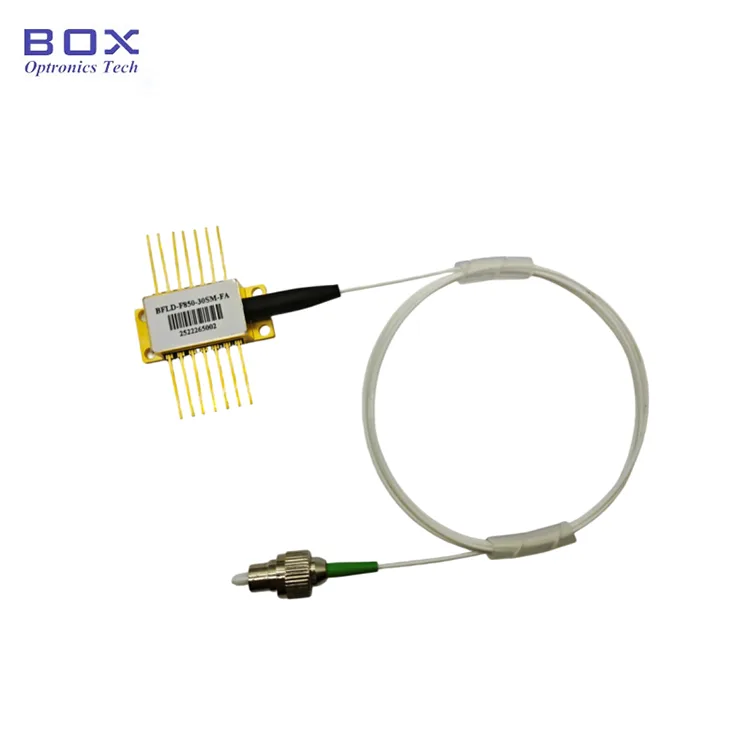

Laser DFB da 1310 nm 100 mW

Box Optronics fornisce il laser DFB da 1310 nm e 100 mW, una sorgente laser accoppiata a fibra premium progettata per applicazioni esigenti di comunicazione ottica, rilevamento e test. Questo dispositivo è dotato di una struttura a feedback distribuito (DFB) multi-quantum well (MQW), che offre eccezionale stabilità della lunghezza d'onda, elevato rapporto di soppressione della modalità laterale e fino a 120 mW di potenza di uscita in fibra monomodale.

Alloggiato in un contenitore a farfalla standard a 14 pin con dispositivo di raffreddamento TEC integrato, termistore, isolatore ottico e fotodiodo di monitoraggio, questo laser è compatibile con gli standard di piedinatura OC-48. Che si tratti di sistemi di test ad alta potenza, reti di rilevamento in fibra ottica o sistemi di comunicazione di prossima generazione, Box Optronics offre prestazioni affidabili supportate da un rigoroso controllo di qualità e un supporto tecnico globale.

Caratteristiche principali: laser DFB da 1310 nm e 100 mW

● Elevata potenza di uscita ottica: fino a 120 mW tipici (fibra SM)

● Struttura DFB multi-quantum well (MQW) per una stabilità superiore della lunghezza d'onda

● Rapporto di soppressione della modalità laterale elevato (SMSR): >35 dB tipico

● Isolatore ottico integrato per protezione dalla riflessione posteriore

● Raffreddatore TEC e termistore integrati per un controllo preciso della lunghezza d'onda

● Fotodiodo di monitoraggio per il monitoraggio della potenza in tempo reale

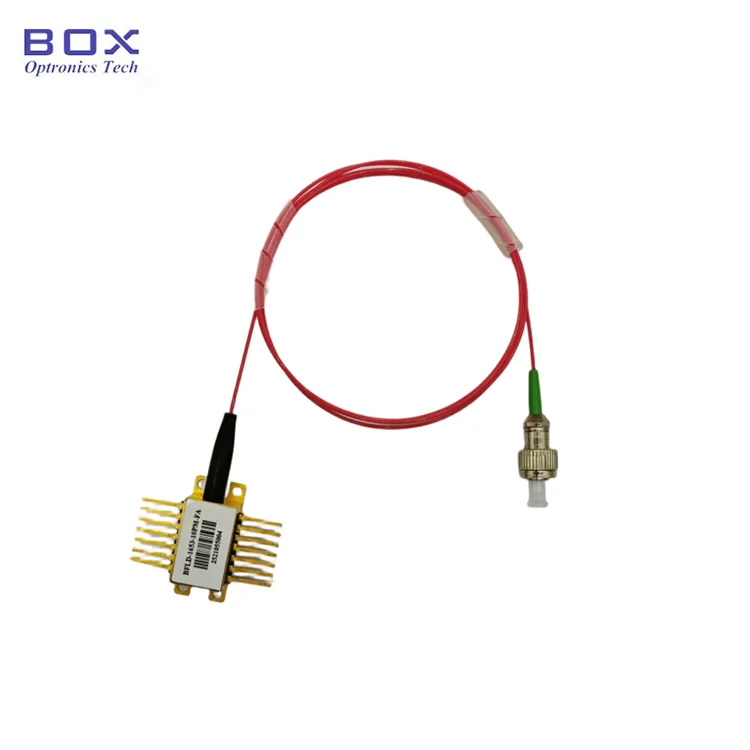

● Opzioni di fibra monomodale (SM) o con mantenimento della polarizzazione (PM).

● Connettore in fibra FC/APC standard (personalizzabile)

● Pacchetto a farfalla a 14 pin standard del settore, compatibile con piedinatura OC-48

Applicazioni tipiche: laser DFB da 1310 nm e 100 mW

● Sistemi di misurazione e test ottici ad alta potenza

● Trasmettitori e ricetrasmettitori di comunicazione in fibra ottica

● Fonti seed dell'amplificatore ottico

● LiDAR FMCW

● Laboratori di ricerca e sviluppo

● Monitoraggio e controllo dei processi industriali

Specifiche tecniche-Laser DFB da 1310 nm 100 mW

Valutazioni massime assolute

Caratteristiche ottico-elettriche (T=25°C, IF=IOP)

Dettagli prodotto-Laser DFB da 1310 nm 100 mW

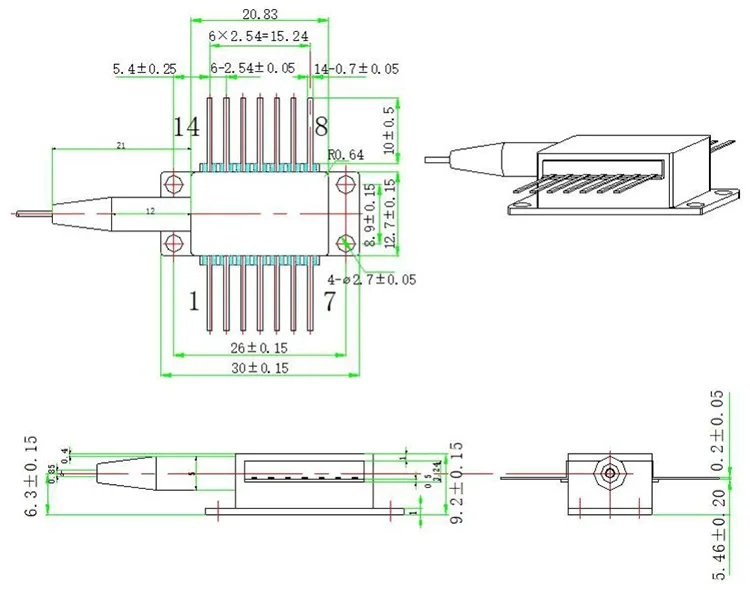

Dimensioni della confezione

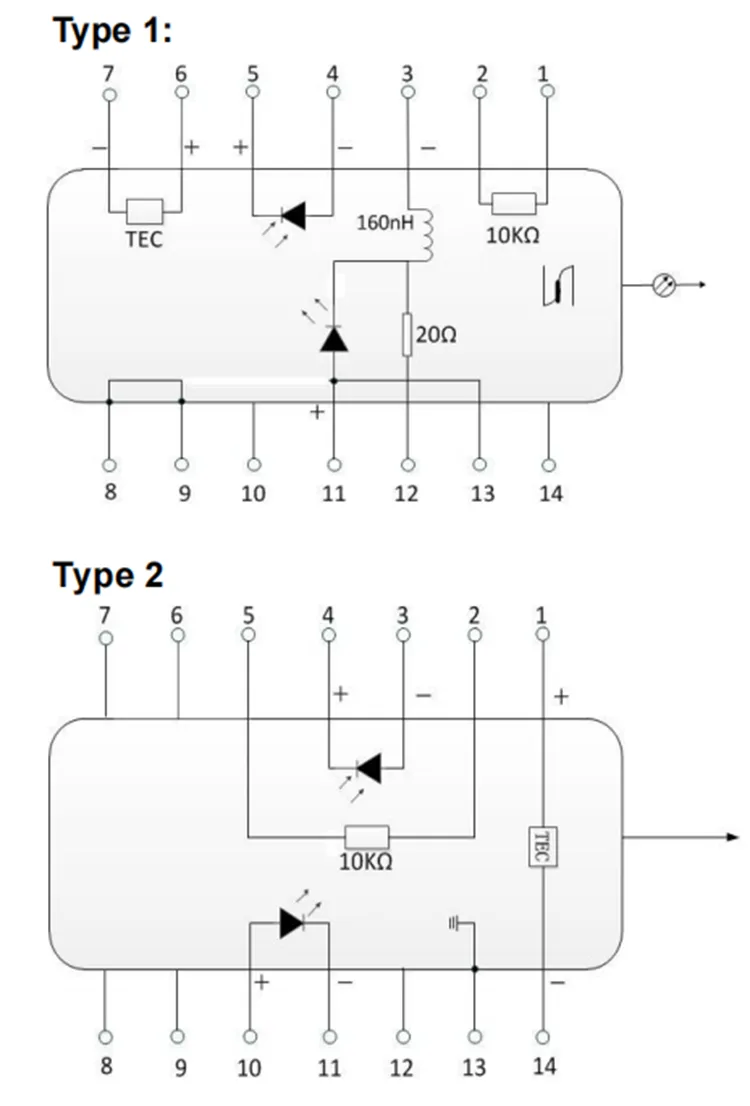

Definizione della piedinatura (Tipo 1)

Definizione piedinatura (Tipo2)

Perché scegliere Box Optronics?

●  ✓ Oltre 10 anni di esperienza professionale nella produzione di diodi laser

●  ✓ Controllo di qualità rigoroso con test al 100% prima della spedizione

●  ✓ Prezzi competitivi con capacità di consegna in blocco stabile

●  ✓ Opzioni di personalizzazione flessibili per lunghezza d'onda, potenza, fibra e pacchetto

●  ✓ Supporto tecnico 7×24 ore e risposta rapida

●  ✓ Test di esempio disponibili per la valutazione

●  ✓ Sistema di gestione della qualità certificato ISO9001:2015

●  ✓ Spedizione in tutto il mondo con DHL, UPS, consegna espressa FedEx

Informazioni sull'ordinazione

Numero di parte

BFLD - XXXX - XX - XX - X

Esempio:BFLD-1310-1HPM-FA2

Diodo laser a farfalla DFB da 1310 nm 100 mW a 14 pin, fibra PM, connettore FC/APC, piedinatura di tipo 2

Opzioni di personalizzazione disponibili

● Lunghezza d'onda centrale: 1270~1650 nm (lunghezze d'onda personalizzate disponibili)

● Potenza in uscita: 10 mW, 20 mW, altri

● Tipo di fibra: fibra monomodale, fibra con mantenimento della polarizzazione

● Lunghezza della fibra: 1 m, 1,5 m, 2 m (lunghezze personalizzate)

● Tipo di connettore: FC/APC, FC/UPC, SC/APC, LC/APC, fibra nuda

● Configurazione piedinatura: Tipo 1, Tipo 2

Per requisiti personalizzati, contatta il nostro team di vendita:

E-mail: sales06@boxoptronics.com

Tel: +86-13322933691

Sito web: www.boxphotonics.com

Scheda tecnica e rapporto di prova

Ogni unità viene spedita con un rapporto di test completo che documenta i parametri prestazionali misurati. Il foglio di test contiene specifiche dettagliate, curve prestazionali e note di attenzione.

● Rapporto di test individuale incluso in ciascuna unità

● Fornite curve spettrali e di potenza tipiche

Scheda dati

Rapporto di prova per riferimento

Condizioni di preventivo e pagamento

Termini di preventivo

● EXW (franco fabbrica): consigliato se disponi di un account DHL/UPS/FedEx. Spediamo utilizzando il tuo account; nessun costo di spedizione addebitato da noi.

● DAP (Delivered at Place): se non disponi di un conto come corriere, possiamo organizzare la spedizione con trasporto prepagato.

● Altri termini: contattaci per discuterne.

Termini di pagamento

● PayPal: pagamento rapido e sicuro per campioni e piccoli ordini

● T/T (bonifico bancario): metodo di pagamento standard per normali ordini di produzione

● Alibaba Trade Assurance: protezione sicura degli ordini per le transazioni online con garanzia dell'acquirente

● Termini di pagamento flessibili: negoziabili per partner strategici o a lungo termine

Tempi di consegna

● Produzione standard: ~10 giorni lavorativi

● Articoli disponibili: 2-3 giorni lavorativi per la spedizione

● Configurazioni personalizzate: 15-20 giorni lavorativi

● Ordini in grandi quantità: contattare per il programma di produzione

● Spedizione internazionale: 3-5 giorni lavorativi (DHL/UPS/FedEx Express)

● Servizio rapido: disponibile su richiesta (potrebbe essere applicato un costo aggiuntivo)

Note operative e gestione

Protezione ESD

Questo dispositivo è sensibile all'elettricità statica. È richiesta la rigorosa aderenza alle misure di protezione antistatica durante l'imballaggio, il trasporto e l'utilizzo. In caso contrario, si potrebbero causare danni permanenti al dispositivo.

● Indossa sempre un cinturino da polso antistatico durante la manipolazione

● Lavora su un tappetino antistatico adeguatamente collegato a terra

● Assicurarsi che tutte le apparecchiature siano adeguatamente messe a terra

● Evita di toccare direttamente i pin e il connettore in fibra

Considerazioni sull'alimentazione

● Utilizzare una fonte di corrente regolata e a basso rumore

● Implementare un'adeguata limitazione della corrente per evitare danni

● Evitare sbalzi di tensione e sbalzi di tensione

● Non superare mai la corrente nominale massima

● Attivare sempre il raffreddamento TEC prima di applicare la corrente laser

Gestione delle fibre

● Evitare un'eccessiva flessione della fibra

● Non tirare o torcere il codino in fibra

● Pulire i connettori in fibra prima della connessione

● Utilizza sempre i cappucci antipolvere quando il connettore non è in uso

● Ispezionare l'estremità della fibra per eventuali danni prima dell'uso

Gestione termica

● Monta il dispositivo su un dissipatore di calore adeguato per prestazioni ottimali

● Garantire un buon contatto termico tra il pacchetto e il dissipatore di calore

● Utilizzare materiale di interfaccia termica (grasso/cuscinetto termico) per un migliore trasferimento di calore

● Funzionare entro l'intervallo di temperatura specificato per garantire affidabilità

● Consentire un tempo di riscaldamento sufficiente per la stabilizzazione della lunghezza d'onda
